镂空螺旋结构扭帽机械结构设计

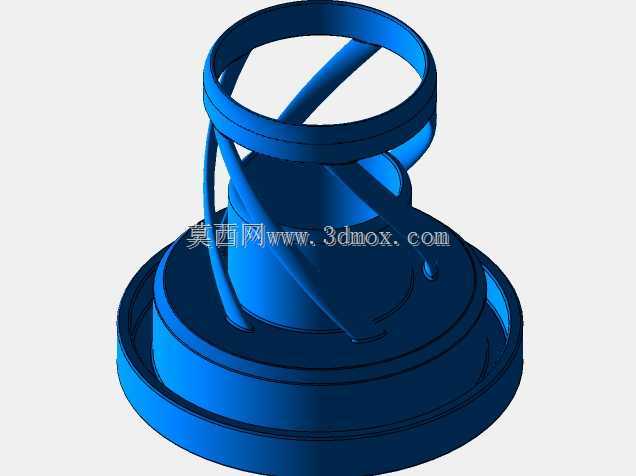

　　这类带螺旋镂空筋条的扭帽结构，常出现在需要手动旋拧操作的管路端头、小型设备调节端、流体管路快接端的防护与操作部位，日常在小型实验装置、民用净水设备、气动管路接头、小型手持工具的调节端都能见到类似结构的应用。区别于普通实心外六角或者滚花扭帽，这种螺旋镂空的结构首先在手动操作时能提供更贴合指腹的施力角度，螺旋走向的筋条刚好和手指旋拧时的施力轨迹匹配，即使手上沾有少量水渍或者润滑介质，也不容易出现打滑的情况，不需要额外借助扳手等工具就能完成手动拆装，日常维护调整的操作效率更高。从结构设计的角度看，这类扭帽底部带法兰安装边，法兰边上预留的小缺口是和基座端的定位凸点配合的，安装时对准缺口卡入后，旋拧过程中不会出现跟转的情况，

　　能保证扭帽旋紧到位后和基座的同轴度，不会出现偏斜导致的密封失效或者卡滞问题。中间的螺旋筋条采用等壁厚设计，整个构件如果采用注塑工艺生产，壁厚均匀能避免注塑过程中出现缩痕、翘曲的问题，镂空的结构同时也能减少材料用量，降低单件的生产成本，同时整体重量更轻，在对重量有要求的手持设备或者小型机载部件上使用时，不会带来额外的重量负担。扭帽内部的环形安装位是用来嵌装密封垫或者锁紧卡环的，内部的台阶尺寸需要和对接端的接头外径做公差匹配，通常选用间隙配合的公差带，保证旋拧过程中滑动顺畅，同时不会因为间隙过大出现晃动。顶部的环形挡边一方面能限制旋拧的行程，避免旋拧过度导致内部密封件被压溃，另一方面也能在顶部形成一个平整的接触面，

　　需要时可以在顶部粘贴标识标签，标注旋拧方向或者对应接口的功能信息。安装边界上，底部法兰的外径需要比对接基座的安装孔直径大2-3mm，保证安装后能完全覆盖安装缝隙，避免灰尘或者液体从安装缝隙渗入设备内部，螺旋筋条的最大外径需要比法兰外径小1mm左右，避免旋拧过程中筋条边缘和周边的其他构件发生干涉，整体的高度尺寸需要根据内部嵌装的密封件厚度来调整，保证旋紧后密封件的压缩量在合理区间，既能达到密封效果，又不会因为压缩量过大导致密封件提前老化失效。另外这种镂空螺旋结构在流体管路场景下使用时，即使有少量液体溅到扭帽上，液体也能顺着螺旋筋条的间隙快速流走，不会在扭帽表面积存，减少液体对构件表面的腐蚀，延长零件的使用寿命。在做三维建模的时候，

　　螺旋筋条的导程需要和手动旋拧的操作角度匹配，通常单圈导程设置在20-25mm之间，保证手指捏持旋转90度到180度就能完成锁紧或者松开的操作，不需要整圈反复旋拧，符合日常手动操作的人机工程学要求。筋条的截面采用圆角矩形设计，所有的棱边都做R0.5以上的圆角处理，避免操作时棱边划伤手指，同时也能减少注塑过程中的应力集中，提升零件的结构强度，即使受到一定的侧向冲击力，筋条也不容易出现断裂的情况。底部法兰和螺旋筋条的连接位置做渐变过渡的加强结构，避免连接处出现应力集中，在反复旋拧的受力过程中，不会出现筋条从法兰根部断裂的问题。这类结构在做选型适配的时候，首先要确认对接端的螺纹规格或者卡接尺寸，再根据操作空间的大小调整扭帽的整体外径，如果安装位置周边空间比较局促，可以适当缩小螺旋筋条的外径，同时增加筋条的数量来保证足够的施力接触面积，不会因为外径缩小导致操作时施力不便。如果是用在有耐腐蚀要求的场景，建模时可以适当调整筋条和法兰的壁厚，选用对应的耐腐蚀材料生产时，也能保证足够的结构强度，不会因为材料性能差异导致零件受力变形。
