莫氏锥柄麻花钻结构设计方案

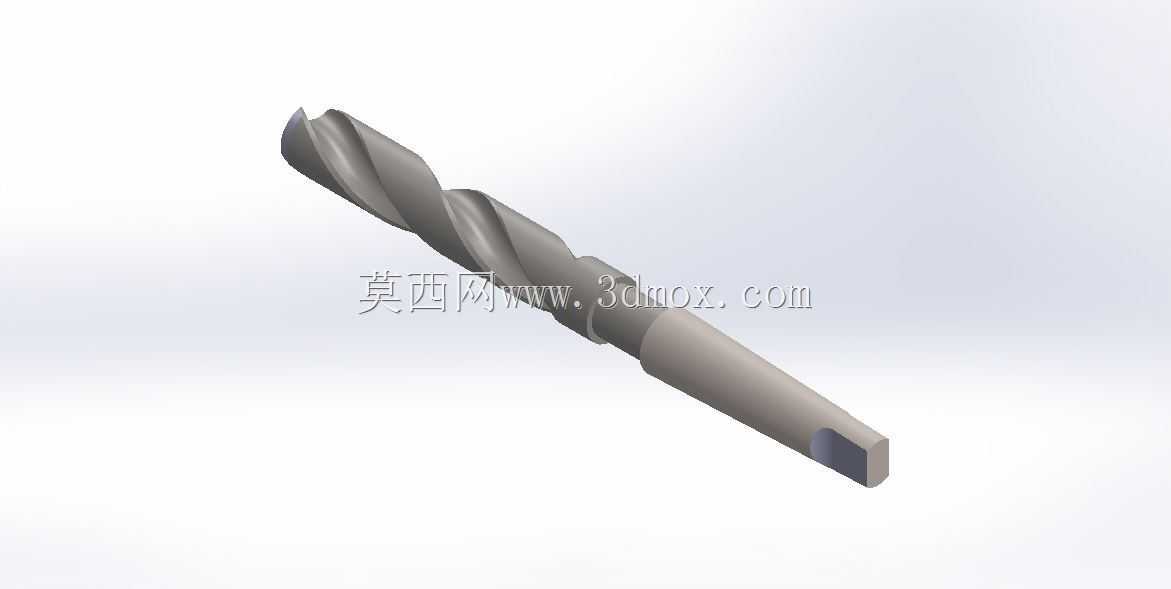

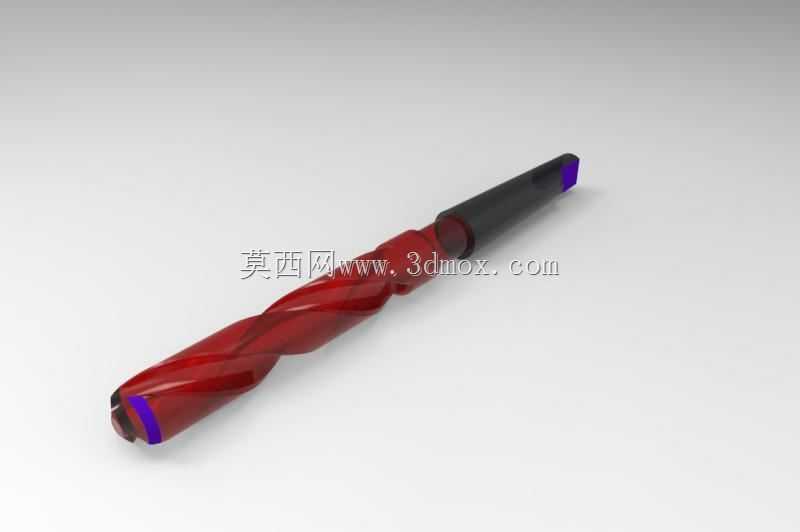

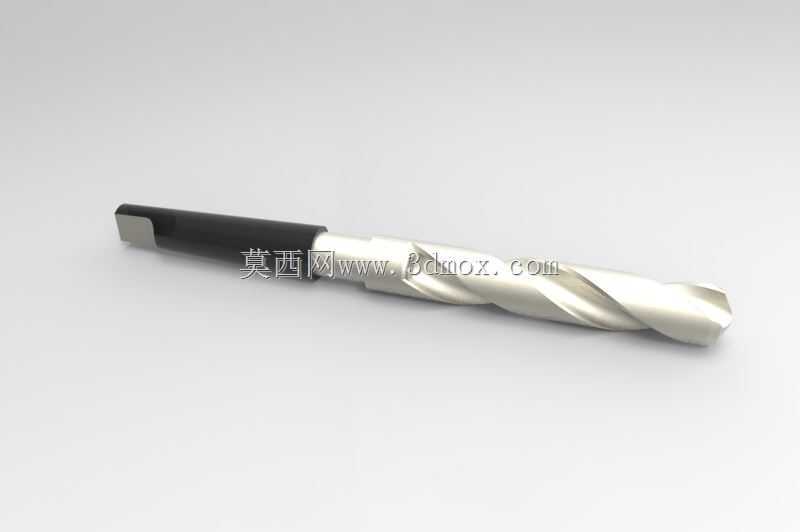

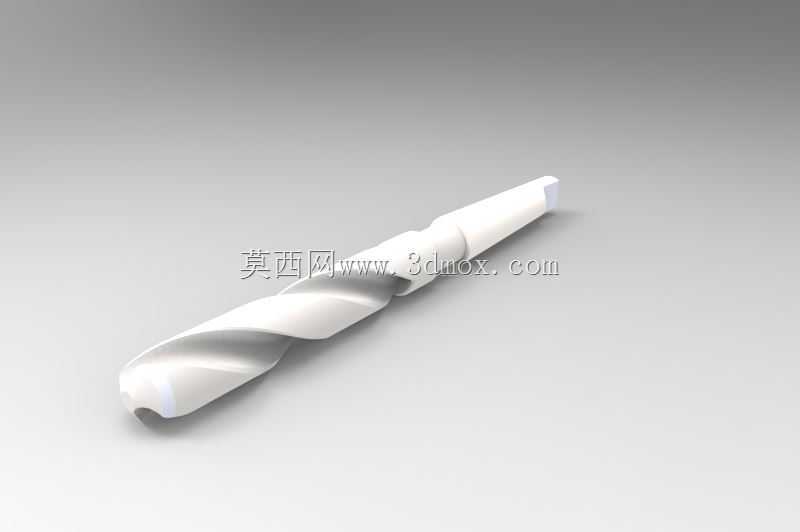

　　在常规金属切削加工场景里，孔加工占所有机加工工序的三成以上，而锥柄麻花钻是立式钻床、摇臂钻床、镗床等设备上最常用的钻孔刀具，尤其适合中碳钢、合金钢、铸铁等常见金属材料的实体钻削作业，覆盖从普通零件的螺栓过孔、定位销孔到深孔预钻、螺纹底孔加工的多数常规钻孔需求，是机械加工车间耗材储备里占比最高的切削刀具品类之一。这款锥柄麻花钻的设计完全遵循金属切削原理中钻削工序的受力与排屑逻辑，整体分为锥柄、颈部、工作段三个核心部分，其中锥柄部分采用莫氏锥度设计，依靠锥面的自锁特性实现与机床主轴锥孔的紧密配合，无需额外锁紧结构即可传递大扭矩，同时能保证刀具与主轴的同轴度，避免钻孔过程中出现偏摆导致孔径超差、孔壁粗糙度不达标的问题，

　　锥柄末端的扁尾结构专门适配主轴内部的楔铁拆卸结构，换刀时可通过楔铁顶出扁尾快速拆卸刀具，适配车间批量加工时的快速换刀需求。工作段的螺旋槽设计经过参数优化，螺旋角选取常规高速钢钻头通用的30度夹角，这个角度下切屑的卷曲变形阻力适中，排屑过程中不会出现切屑卡滞在槽内的问题，同时能保证切削刃有足够的强度，应对普通钢材钻削时的冲击载荷；两条主切削刃对称分布在钻尖两侧，钻头顶角取118度的通用角度，这个角度下切削刃的切削负荷分配均匀，轴向进给阻力最小，横刃经过标准修磨逻辑设计，可有效降低钻尖刚接触工件时的轴向抗力，减少钻孔初期的滑移偏移，保证孔位的定位精度。从安装边界来看，这款钻头的锥柄尺寸对应莫氏2号锥度，

　　适配所有配备莫氏2号主轴锥孔的钻削类设备，安装时只需将锥柄表面擦拭干净后推入主轴锥孔，依靠锥面摩擦力即可完成装夹，无需额外的夹具辅助；刀具总长度控制在150毫米级别，工作段有效钻削长度约100毫米，可满足最大钻孔深度90毫米的加工需求，覆盖多数常规机械零件的孔深要求，不会出现刀具长度不足导致无法钻通工件，或是长度过长导致刚性不足、钻削时振刀的问题。在实际使用场景中，这款钻头可适配的切削参数范围较宽，钻削普通45号钢时，配合乳化液冷却，切削线速度可控制在25-30米每分钟，进给量根据孔径大小在0.1-0.3毫米每转区间调整，即可获得稳定的钻削效果，刀具耐用度可达到常规高速钢钻头的标准水平；钻削铸铁类脆性材料时，可适当提高切削速度、

　　减小进给量，同时改用压缩空气辅助排屑，避免铸铁切屑粉末卡在螺旋槽内加剧刀具磨损。从结构设计的细节来看，钻头的刃带部分采用窄刃带设计，可有效减少钻削过程中刃带与孔壁的摩擦面积，降低切削热的产生，同时保证钻孔过程中的导向作用，避免孔径扩大；颈部的退刀结构设计既给锥柄的磨削加工留出了退刀空间，也可作为刀具规格标识的激光刻印区域，方便车间人员快速识别钻头的直径、材质等参数，避免错用刀具导致加工报废。不同于直柄钻头需要钻夹头装夹、仅适合小直径钻孔的特性，这款锥柄结构的钻头可传递更大的切削扭矩，适合直径10毫米以上的中、大尺寸钻孔作业，在模具加工、通用机械零件制造、设备维修现场的钻孔作业中都有极高的使用频率，其结构参数完全符合机械加工行业的刀具通用标准，可直接替换同规格的标准麻花钻使用，无需对机床装夹结构做任何调整。在三维建模过程中，螺旋槽的扫掠轨迹是建模的核心难点，需要严格按照螺旋升角参数构建螺旋引导线，同时保证切削刃的直线度与对称性，锥柄部分的锥度参数需要完全匹配莫氏锥度的标准公差要求，才能保证模型在后续做装配仿真、加工模拟时的精度符合实际生产要求，避免出现模型与主轴锥孔装配干涉、或是配合间隙过大的仿真误差。
