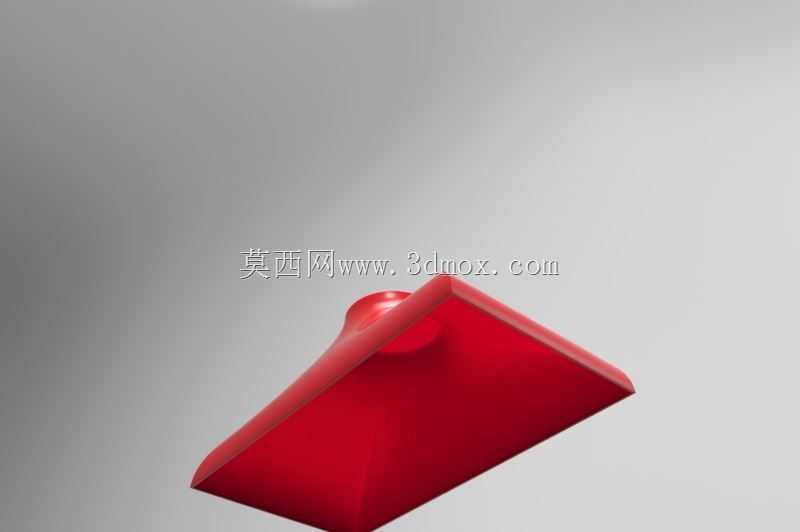

家用平板电视红色塑料外壳结构设计

　　这款红色电视外壳是面向家用平板显示终端开发的外观防护结构件，日常应用场景覆盖客厅壁挂安装、桌面底座摆放两类主流家用电视布置方式，同时也可适配商用展示场景的显示终端外装需求。作为电视整机的外围承载结构，它的核心作用首先是包裹内部的显示面板、驱动主板、电源模块、背光组件等核心元器件，隔绝日常使用过程中的灰尘、水渍泼溅、意外磕碰对内部精密电子部件的损伤，同时承担整机外观装饰的作用，统一的红色哑光质感能够适配年轻化的家居装修风格，区别于常规黑色电视外壳的沉闷观感。从结构设计思路来看，这款外壳采用一体化注塑成型的方案，整体轮廓为适配矩形显示面板的窄边框造型，边角位置做了大弧度圆角过渡处理，一方面能够消除尖锐边角的磕碰安全隐患，

　　另一方面也能降低注塑过程中边角位置的应力集中问题，减少成型后翘曲变形的概率。外壳的壁厚设计遵循均匀等厚原则，整体壁厚控制在2.5mm，既能够保证壳体自身的结构刚度，在承受常规按压、搬运受力时不会出现明显形变，也能避免壁厚差异过大导致的注塑缩痕、填充不均等成型缺陷。在安装边界的设计上，外壳内侧预留了对应显示面板的定位卡槽，卡槽深度为8mm，能够卡住面板边缘实现X、Y两个方向的限位，配合周圈均匀分布的螺丝柱位，实现与内部金属中框的锁紧固定，螺丝柱位的高度统一为12mm，柱位根部做了R1.5的圆角加强，避免锁附螺丝时柱位出现开裂问题。外壳的下边缘位置预留了对应接口区域的开孔位，开孔尺寸严格匹配HDMI、USB、音频接口、

　　电源接口的排布位置，开孔边缘做了0.8mm的倒角处理，避免插拔线材时割伤线材外被。壁挂安装的对应位置，外壳背部预留了符合VESA标准壁挂架的安装沉孔，沉孔深度为5mm，能够保证壁挂架安装后与壳体背面完全贴合，不会出现凸起导致整机安装不平整的问题；如果采用桌面底座安装，壳体底部预留了两个对称的底座连接卡槽，卡槽内部设计了防脱卡扣结构，底座插入后能够自动卡紧，不需要额外加装固定螺丝即可实现可靠连接，日常搬运时也不会出现底座脱落的问题。外壳表面采用细咬花的纹理处理，既能够提升握持搬运时的摩擦力，减少滑落风险，也能有效遮盖注塑过程中可能产生的轻微流痕、熔接痕，提升外观良品率。在散热结构的设计上，外壳背部对应电源模块、主控芯片的发热位置，

　　设计了阵列式的通风格栅，格栅条宽度为2mm，格栅间隙为3mm，既能够保证空气流通带走内部热量，也能避免异物从格栅间隙掉入壳体内部触碰电路板造成短路风险。壳体的边缘位置做了0.5mm的止口设计，与前框配合时能够实现紧密贴合，缝隙控制在0.3mm以内，既能够提升外观的精致度，也能避免灰尘从拼接缝隙进入壳体内部。从实际使用的可靠性角度出发，这款外壳的卡扣连接位置都做了加厚处理，反复拆装10次以上也不会出现卡扣断裂的问题，壳体表面的红色色粉采用耐UV配方，长期受自然光照射也不会出现明显的褪色、变色问题，能够匹配电视整机长达数年的使用周期。在装配逻辑上，这款外壳采用后装式的装配顺序，先将显示面板、背光组件、电路板等部件固定在前框与金属中框组成的内支撑结构上，再将后壳对准定位卡槽扣合，最后锁上底部的两颗固定螺丝即可完成装配，整个装配过程不需要复杂的工装辅助，能够有效提升整机的装配效率，降低生产环节的人工成本。针对运输过程中的震动工况，外壳内侧对应面板的接触位置预留了泡棉粘贴位，装配时粘贴3mm厚的EVA泡棉，能够缓冲运输过程中的震动冲击，避免面板与硬塑料壳体直接接触导致的屏幕碎裂问题。
