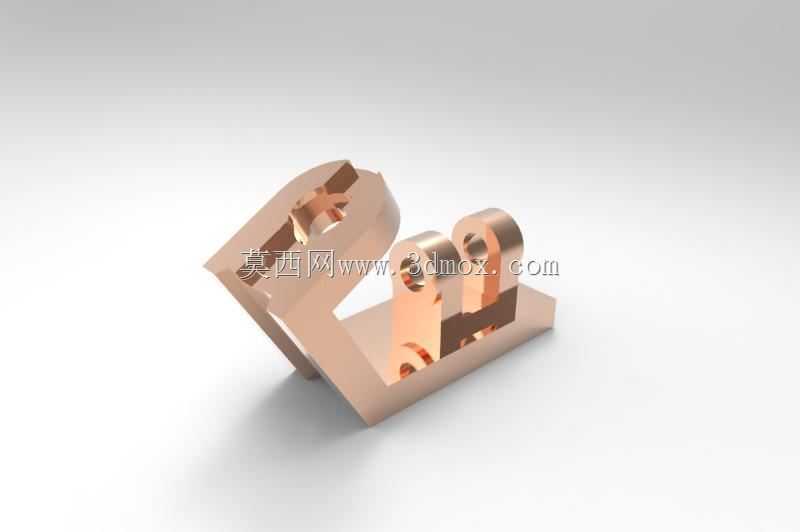

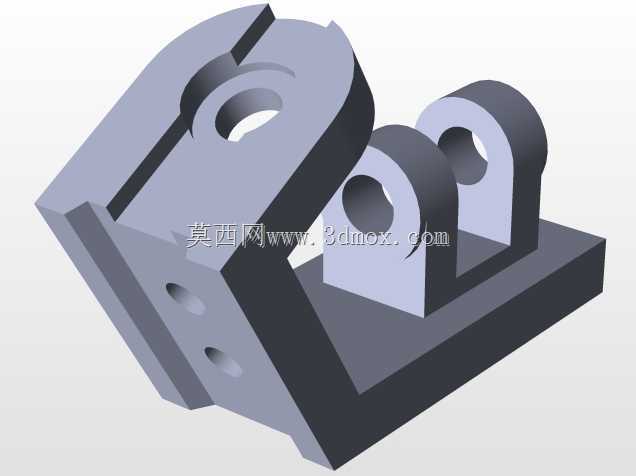

铜质L型带铰接座机械连接结构件

　　这类带双铰接耳的L型铜质结构件，常应用在需要小角度往复摆动的传动链路中，比如轻工设备的连杆摆臂支撑、小型自动化工位的翻转定位节点，或是检测设备的探头角度调整基座上，区别于普通的钢制焊接支座，铜质基材自带的自润滑属性，能在无额外油嘴补脂的工况下，长期承受铰接销轴的转动摩擦，减少日常维护频次，尤其适合洁净车间、食品包装生产线这类不允许油污滴落的装配场景。从结构设计逻辑来看，底部的平直安装面做了沉头孔避让设计，安装时可以将内六角螺栓完全埋入构件平面内，不会出现螺栓头突出干涉相邻运动部件的问题，L型弯折的立板角度并非标准90度，而是根据实际安装空间做了2度的倾角补偿，抵消装配时的机架焊接变形量，避免铰接耳安装后出现销轴卡滞、

　　转动阻力过大的问题。立板顶端的两个同轴铰接耳，内孔做了H7级的公差配合要求，穿入销轴后能保证铰接副的径向间隙控制在0.02mm以内，不会因为间隙过大出现摆臂窜动、定位精度超差的情况，铰接耳外侧的平面做了0.5mm的退刀槽设计，装配卡簧或者轴端挡圈时能完全贴合，不会出现挡圈悬空、长期受振脱落的隐患。在安装边界上，这类构件的底部安装孔距是按照常用的40系列铝型材安装槽间距设计的，可以直接固定在标准工业铝型材框架上，不需要额外做转接板，整体的外轮廓宽度控制在60mm以内，在紧凑的多工位排布场景中，相邻两个同类型构件的最小安装间距可以压缩到70mm，不会出现空间干涉。设计时特意将铰接耳的中心高度设置为距离安装面32mm，匹配常用的微型摆臂、

　　小型连杆的回转半径要求，不需要额外加调整垫片来适配中心高，减少装配时的零件选配工作量。铜材的选型上选用的是锡青铜材质，相比普通黄铜有更好的耐磨性和抗变形能力，在长期承受径向载荷的情况下，铰接孔的变形量能控制在0.01mm以内，不会因为长期受力出现孔位椭圆化、销轴松旷的问题。构件的所有棱边都做了R0.3的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员的手套或者相邻的线缆、气管，另一方面也能减少应力集中，在承受交变载荷的工况下，不会在棱边位置出现应力开裂的情况。在实际应用中，这类结构件还可以作为小型气动摆缸的尾部铰接座使用，将气缸尾部的铰接孔与构件的双耳对齐穿销，底部固定在设备机架上，

　　能允许气缸在伸缩过程中随负载摆动一定角度，避免气缸杆出现别劲、密封件过早磨损的问题。不同于一体铸造成型的支座，这个构件是整块铜材机加工成型的，内部没有砂眼、气孔等铸造缺陷，整体的结构强度更高，在承受冲击载荷的工况下不会出现断裂失效的问题。设计时还在L型弯折的内侧做了三角形的加强筋结构，筋板厚度为5mm，在不增加过多整体重量的前提下，大幅提升立板的抗侧弯能力，当铰接耳承受侧向力的时候，立板的变形量能控制在允许范围内，保证铰接副的同轴度不会因为受力出现偏移。安装面的平面度要求控制在0.03mm以内，固定在型材或者钢板机架上时能完全贴合，不会出现安装后构件倾斜、铰接轴与运动方向不垂直的问题，从根源上避免摆臂运动时出现卡滞、爬行的现象。
