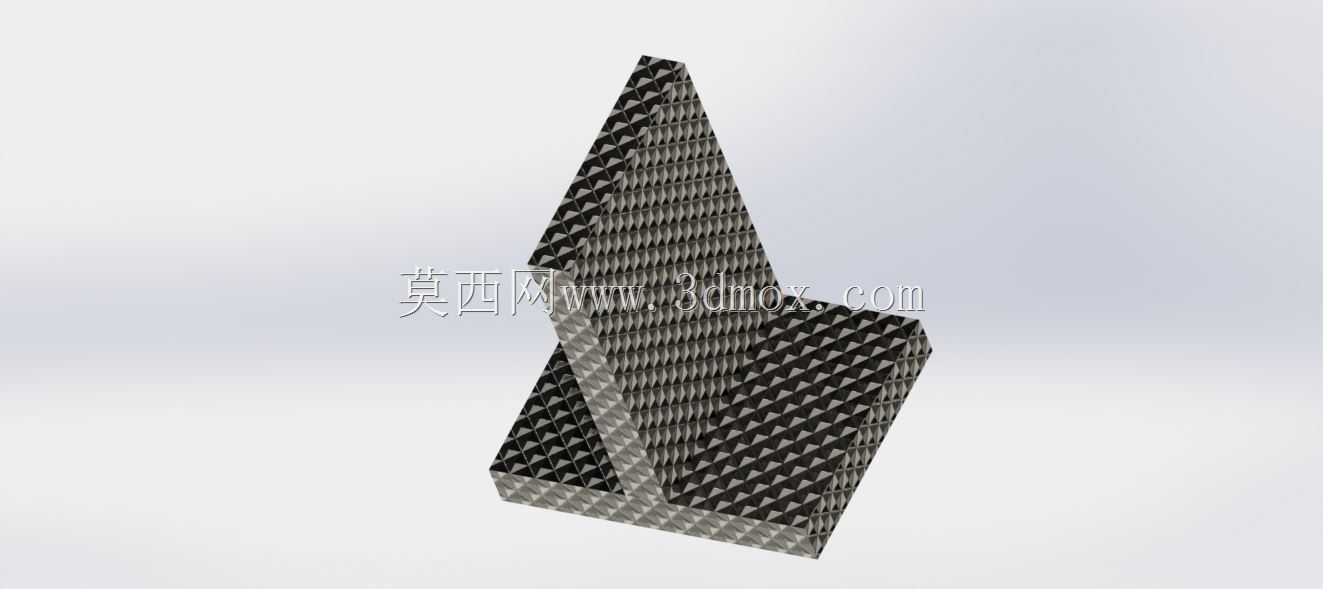

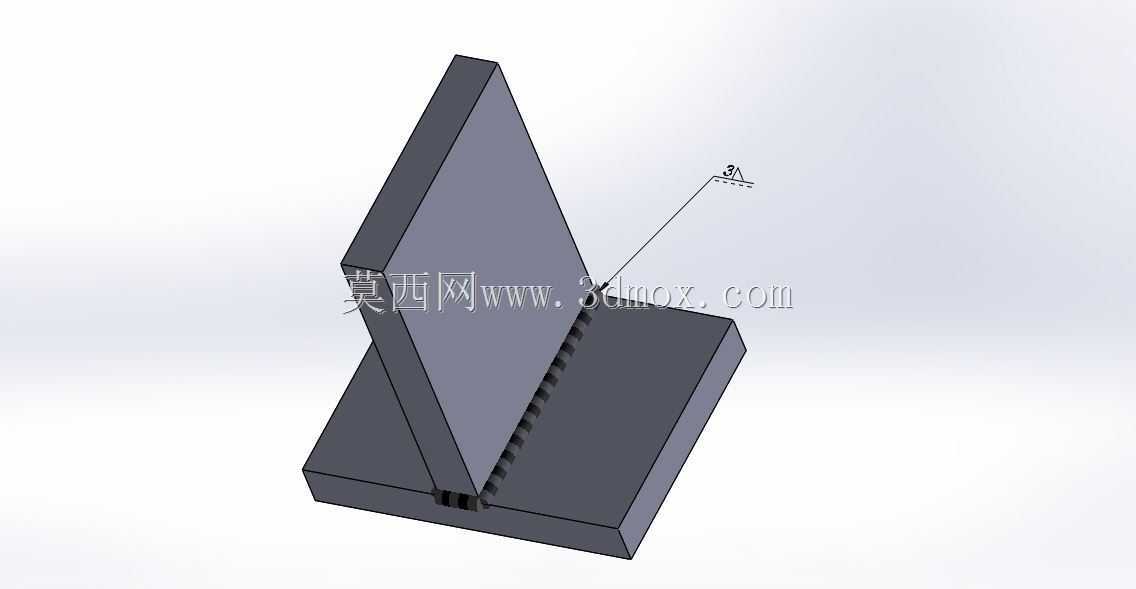

保证和底部安装基面的接触面积足够,避免螺栓锁紧后出现局部压溃的问题。设计时特意在立板和底板的连接转角位置做了连续满焊的焊道预留,没有留断续焊的缺口,就是考虑到这类支撑件很多时候要承受侧向的冲击载荷,断续焊的焊根位置很容易在反复载荷下出现疲劳裂纹,连续焊道虽然焊接工作量稍大,但能把转角位置的连接强度提升40%以上,也能避免焊渣残留在内角缝隙里造成后期锈蚀的隐患。构件表面的防滑纹理不是后期做的装饰处理,而是在板材下料时就通过压花工艺成型的,一方面是在安装调试时,操作人员手扶构件调整位置不容易打滑,另一方面如果这个支撑件是用来承托工装板或者物料托架,接触面的纹理能增加摩擦力,不需要额外加装防滑垫就能避免承托物出现滑移。从安装边界来看,在重型机架组装、工装夹具搭建、输送线侧部支撑这类需要兼顾结构刚性与安装便捷性的场景里,角接位置的焊接构件一直是结构设计里容易被忽略但直接影响整体稳定性的核心零件。日常做设备结构设计时,很多新手会直接拿等边角钢切45度拼焊应付,但实际现场装配时经常遇到拼缝间隙过大、焊接后应力集中导致角接位置变形、垂直方向承载后出现角位移偏差的问题,这款焊接支撑构件就是针对这类现场痛点做的优化设计。从结构形态上看,它采用了垂直立板与水平底板一体化组焊的L型主体结构,没有采用传统角钢的等厚等宽设计,而是根据两个方向的受力差异分配了板材的延伸长度:垂直段的板材做了加长处理,适配需要较高支撑面的安装场景,水平段的底板则加宽了贴合面,
水平底板的安装孔位采用了对称排布的长圆孔设计,不是固定尺寸的圆孔,这是考虑到现场安装时,机架的焊接误差往往会导致孔位出现1-2mm的偏差,长圆孔能给安装调整留出足够的余量,不需要现场重新扩孔,能大幅提升装配效率。垂直立板的顶端没有做尖锐的直角裁切,而是做了小尺寸的倒角处理,避免安装调试时尖锐边角划伤操作人员,也能避免应力集中在立板顶端导致搬运时出现磕碰崩边。在实际应用场景里,这类焊接支撑件既可以用在自动化生产线的型材机架角部做加强支撑,替代传统的角码连接件,相比压铸角码,焊接结构的刚性更强,能承受更大的静载荷与冲击载荷;也可以作为小型设备的底部支撑脚,配合调节螺栓使用,水平底板的宽面能分散设备对地面的压强,
避免地面局部受压凹陷导致设备水平度偏差。设计过程中没有采用多余的减重孔设计,很多设计人员做这类零件时喜欢在板材上开减重孔,但对于这类厚度在6-8mm的板材支撑件来说,开减重孔对整体重量的影响微乎其微,反而会破坏板材的整体刚性,在焊接时更容易出现孔位周边的热变形,所以整个构件除了必要的安装孔之外没有做多余的结构删减,保证了板材本身的力学性能完整性。焊后处理的工艺要求也在结构设计时做了考量,所有焊道的余高控制在2mm以内,焊后要做抛丸处理消除焊接应力,避免后期使用过程中因为应力释放导致构件变形,影响安装精度。和市面上常见的标准角撑相比,这款构件的立板倾斜角度做了细微的优化,不是完全的90度垂直,而是向受力侧做了0.5度的预倾斜,
这样在焊接完成后,焊接收缩带来的变形刚好能把立板拉回垂直位置,不需要焊后再做校形处理,能减少后续机加工的工序成本。在做三维建模的时候,特意把焊道的实体特征也做了出来,不是简单的两个板材拼接,这样在做整体机架的有限元分析时,能更准确地模拟焊道位置的应力分布,避免因为忽略焊道结构导致分析结果出现偏差,给后续的结构优化提供更准确的数据参考。这类焊接构件虽然看起来结构简单,但在实际设备运行中,往往是这些基础的支撑零件决定了整台设备的运行稳定性,很多设备运行半年后出现的精度偏差、结构异响,追根溯源都是角接位置的支撑件焊接质量不过关、结构设计不合理导致的,所以在设计这类基础零件时,更要从现场装配、实际受力、后期维护的多个维度去考量结构细节,不能只停留在理论尺寸的堆砌上。
