金属切削用螺旋槽短柄钻头结构设计

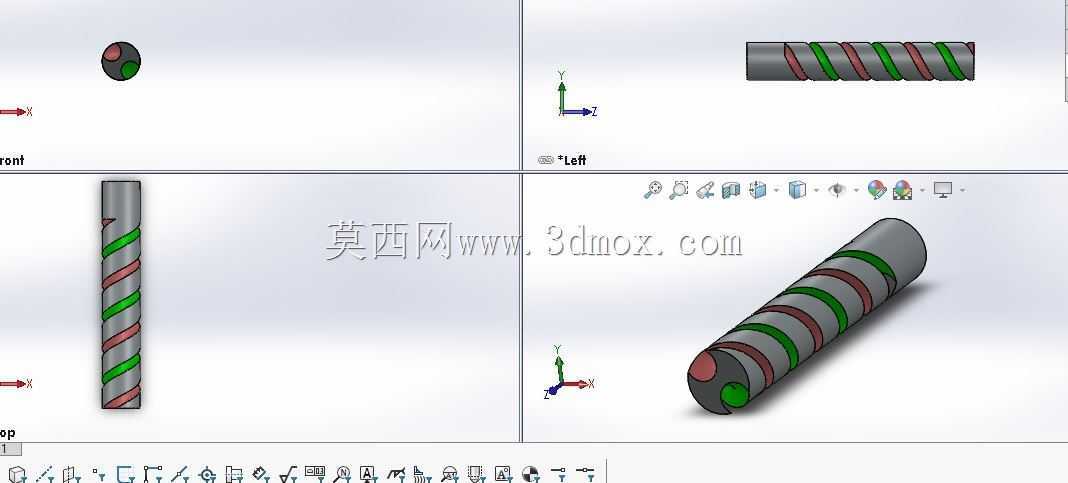

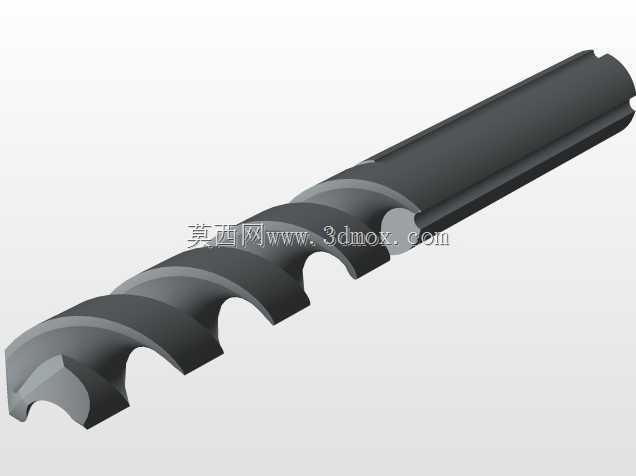

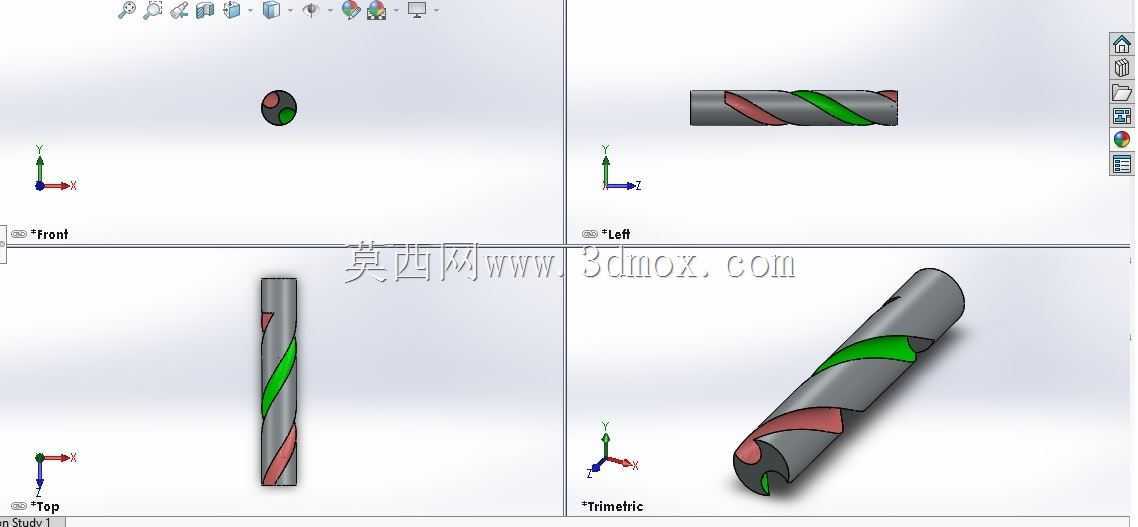

　　这款短柄螺旋槽钻头主要面向台式钻床、手持电钻、加工中心浅孔钻削工况设计，日常在钣金加工车间、小型五金维修工位、模具修配场景中使用频率极高，区别于加长深孔钻，其短柄结构能有效降低钻削过程中的刀柄振颤，在加工厚度15mm以内的普通碳钢、铝合金、铜合金板材时，排屑顺畅度与孔位同轴度表现更稳定。从结构设计逻辑来看，钻芯厚度从切削端向柄部呈1:20的锥度递增，既保证了切削刃口的锋利度，又能提升柄部的整体抗扭强度，避免大进给量钻削时出现钻杆折断的问题；两条螺旋槽的螺旋角设置为30度，这个角度是经过多轮切削验证的折中值，既不会因为螺旋角过大导致排屑时切屑飞溅刮伤工件表面，也不会因为角度过小造成切屑堵塞在槽内引发钻头过热烧损。

　　切削部分的横刃经过修磨处理，横刃斜角控制在55度，能大幅降低钻削初始阶段的轴向抗力，工人手持电钻作业时不需要施加过大的进给力就能快速定心，减少孔位偏移的概率。柄部采用直柄设计，适配市面上绝大多数通用钻夹头，夹持直径公差控制在h6级别，装夹后径向跳动量可控制在0.02mm以内，能满足普通IT8级精度孔的一次钻削成型要求，不需要后续扩孔、铰孔工序就能达到常规装配的孔位精度要求。从安装边界来看，这款钻头的总长度控制在60mm，切削部分长度22mm，柄部长度38mm，装夹时只要保证夹头夹持长度不小于15mm，就能在最高3000转/分钟的转速下稳定作业，不会出现夹头打滑、钻头飞出的安全隐患。日常使用中，

　　针对不同材质的工件需要匹配对应的切削参数：加工Q235普通碳钢时，进给量设置在0.1mm/r，配合乳化液冷却能将单支钻头的钻孔寿命提升至120个孔以上；加工6061铝合金时可以将转速提升至5000转/分钟，采用风冷即可，切屑会顺着螺旋槽顺畅排出，不会粘在刃口上形成积屑瘤影响孔壁粗糙度。钻尖部分采用118度的标准顶角，这是通用钻削的最优角度，既能兼顾软质金属的快速切削，也能应对普通硬度钢材的钻削需求，不需要针对不同频繁修磨顶角，降低了车间刀具维护的成本。另外，钻头的刃带部分设置了0.2mm宽的导向棱边，钻削过程中棱边与孔壁贴合，能起到自动导向的作用，减少钻孔走偏的问题，尤其是在斜面、弧面上钻孔时，

　　短柄加导向棱边的结构能比普通长钻头获得更稳定的定心效果，不需要提前打中心孔就能直接钻削，能有效缩减单件加工的辅助时间。在设备适配性上，除了常规的钻床、电钻，这款钻头也能装夹在车床尾座、铣床刀柄上使用，完成轴类零件径向孔、平板类零件定位孔的加工，通用性较强，适合多工位、小批量的机加工场景配置。需要注意的是，这款钻头不适合深度超过20mm的深孔加工，因为短槽结构的排屑空间有限，深孔加工时切屑无法及时排出会造成钻头卡滞，这类工况还是需要搭配专用的深孔钻使用。日常存放时要注意保护切削刃口，避免和其他刀具磕碰导致刃口崩缺，刃口出现轻微磨损时可以用万能工具磨床按照原角度修磨，修磨后只要保证两主切削刃长度对称、角度一致，就能恢复原有切削性能，不需要整体报废，刀具的复用成本较低。
