游泳护目镜配套支撑固定支架结构

　　这款泳镜支架是游泳护目镜穿戴系统里的核心受力支撑构件，日常应用场景覆盖民用休闲游泳装备、专业竞技游泳护具、水上运动防护配件等多个领域，主要承担泳镜镜体与佩戴绑带之间的连接传力、角度适配、佩戴缓冲的作用，是保障泳镜佩戴贴合度、防水密封性、长时间佩戴舒适度的关键结构件。从实际使用场景来看，这类支架需要同时适配不同头围用户的佩戴张力变化，还要耐受泳池含氯水体、海水盐分的长期腐蚀，同时在频繁的穿戴摘脱过程中承受反复的弯折、拉扯载荷，不会出现应力断裂或者形变松脱的问题。

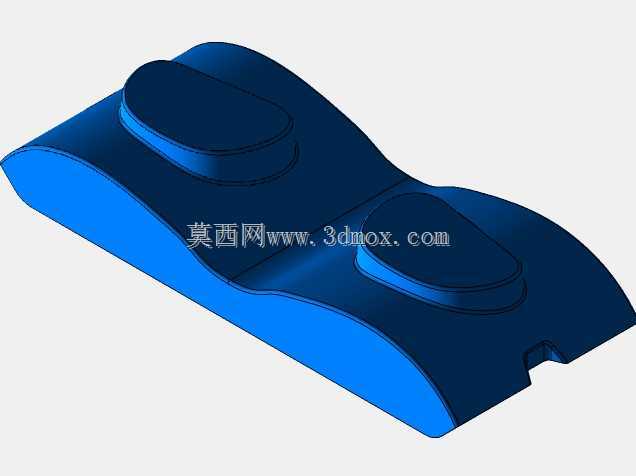

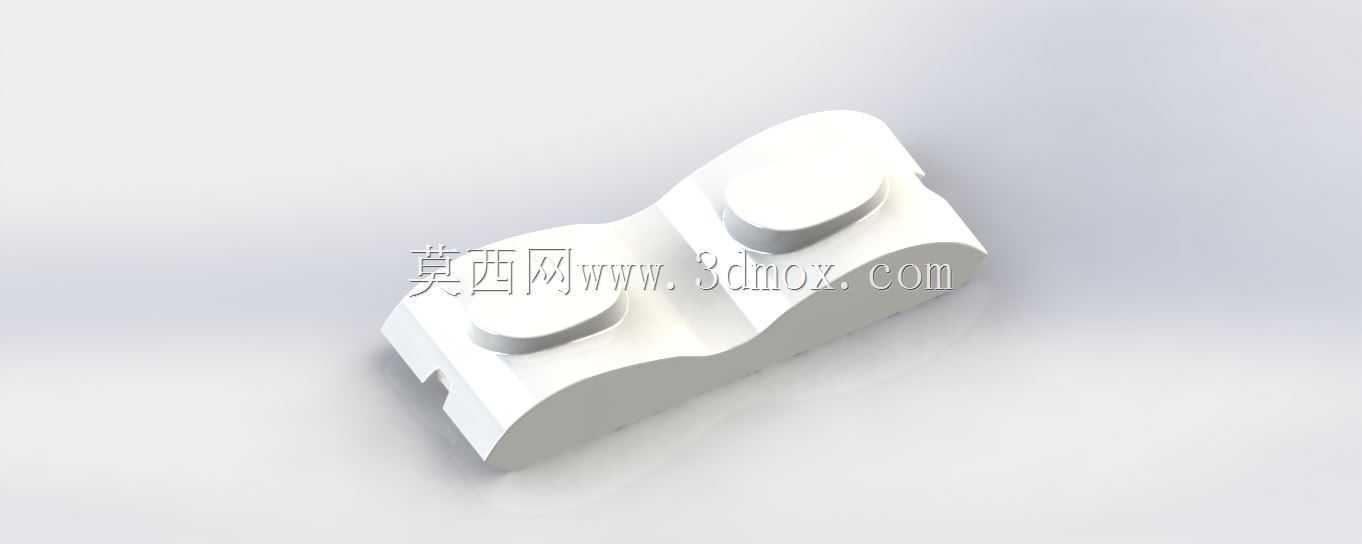

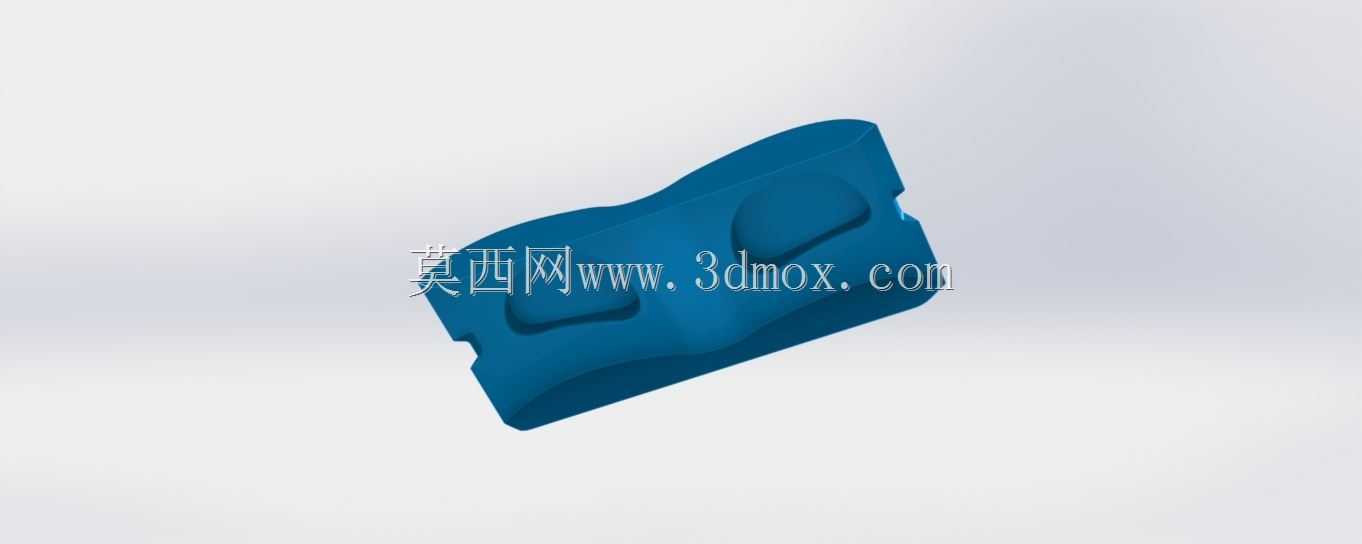

　　从功能特性上看，该支架采用双凸柱定位结构，两个圆柱形凸台用于和泳镜镜框侧边的定位孔过盈配合，实现支架与镜体的可靠连接，凸台根部做了圆弧过渡处理，避免应力集中导致的连接部位断裂；支架主体的曲面轮廓完全贴合人体面部侧面的颧骨上方轮廓弧度，佩戴时不会对局部皮肤产生硬压硌伤，中间的内凹曲面既可以避让面部的凸起骨骼结构，也能为绑带的穿设预留足够的空间，绑带穿过支架侧边的卡槽后，可以通过调整绑带的拉紧程度，带动支架微调角度，让镜圈的密封胶条均匀贴合眼周皮肤，避免出现局部缝隙导致的漏水问题。支架底部的两个卡扣结构用于卡合绑带的防滑齿纹，防止佩戴过程中绑带滑移松脱，卡扣的边缘做了圆角钝化处理，不会刮伤绑带表面的防滑层，也不会在佩戴时剐蹭皮肤。

　　设计思路上，这款支架优先考虑了佩戴适配性与结构可靠性的平衡，整体采用对称式结构设计，左右两侧的支架可以通用互换，减少生产过程中的模具数量，降低注塑生产的成本与装配管理难度。结构壁厚设计均匀，主体壁厚控制在1.8mm到2.2mm之间，既保证了足够的结构强度承受绑带的拉扯力，又避免了壁厚不均导致的注塑缩痕、翘曲变形问题，凸台与主体连接位置的壁厚做了渐变减薄处理，让支架具备一定的弹性形变能力，在佩戴拉扯时可以产生微小的弹性变形，适配不同的佩戴角度，同时不会产生永久形变。外形轮廓的所有棱边都做了R0.5mm以上的圆角处理，没有尖锐的棱角，避免在使用过程中划伤用户皮肤或者勾扯泳帽、泳衣的面料。

　　从安装边界来看，两个定位凸台的中心距与泳镜镜框侧边的安装孔中心距完全匹配，凸台的外径比安装孔内径大0.15mm，装配后可以实现无胶水的过盈卡合，连接强度足够承受日常使用的拉扯力，同时在需要更换配件时可以直接撬下更换，不需要额外的粘接工序。支架整体的外轮廓宽度不超过22mm，厚度不超过8mm，安装后不会突出镜框侧面过多，避免游泳过程中水流冲击产生额外的阻力，也不会在佩戴泳帽时产生凸起硌压头部。支架的绑带卡槽宽度适配市面上主流的12mm宽度硅胶泳镜绑带，卡槽深度控制在3mm，绑带穿入后不会出现松脱滑出的问题，同时也方便用户自行调整绑带的长度。在材料选择适配性上，该结构适配软质PVC、TPU、改性PP等常用泳镜配件材料，不同材料的选择可以调整支架的软硬度，适配竞技款、休闲款等不同定位的泳镜产品需求，竞技款可以选择偏硬的材料提升支撑刚性，保证高速游进时的结构稳定性，休闲款可以选择偏软的材料提升佩戴舒适度，减少长时间佩戴的压痕问题。
