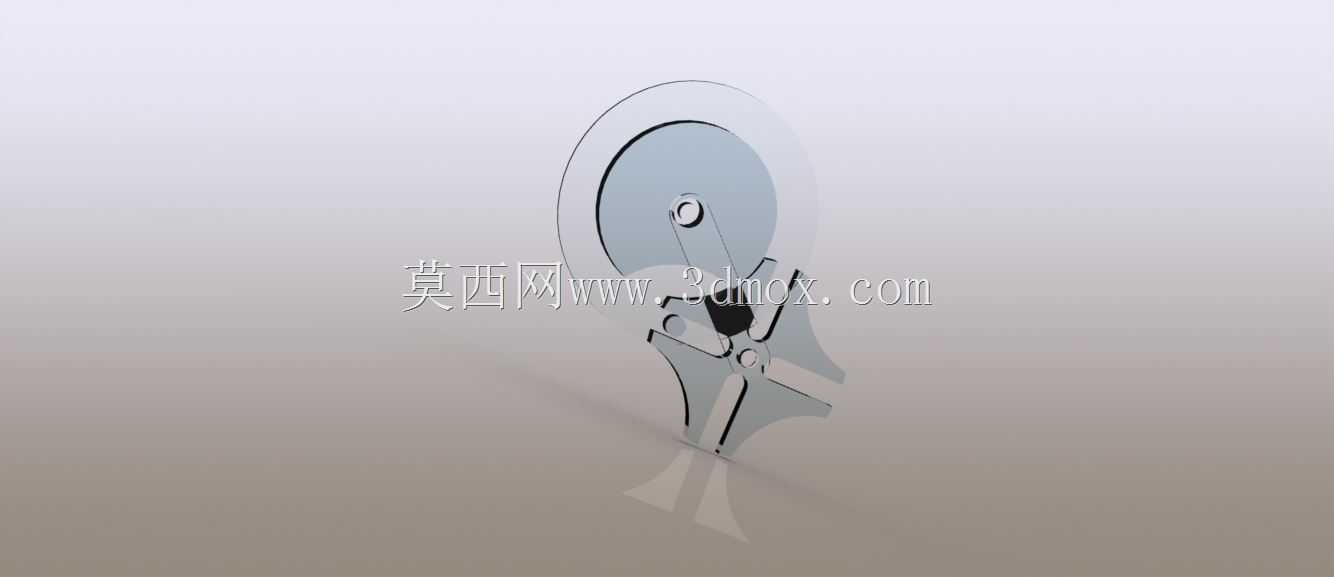

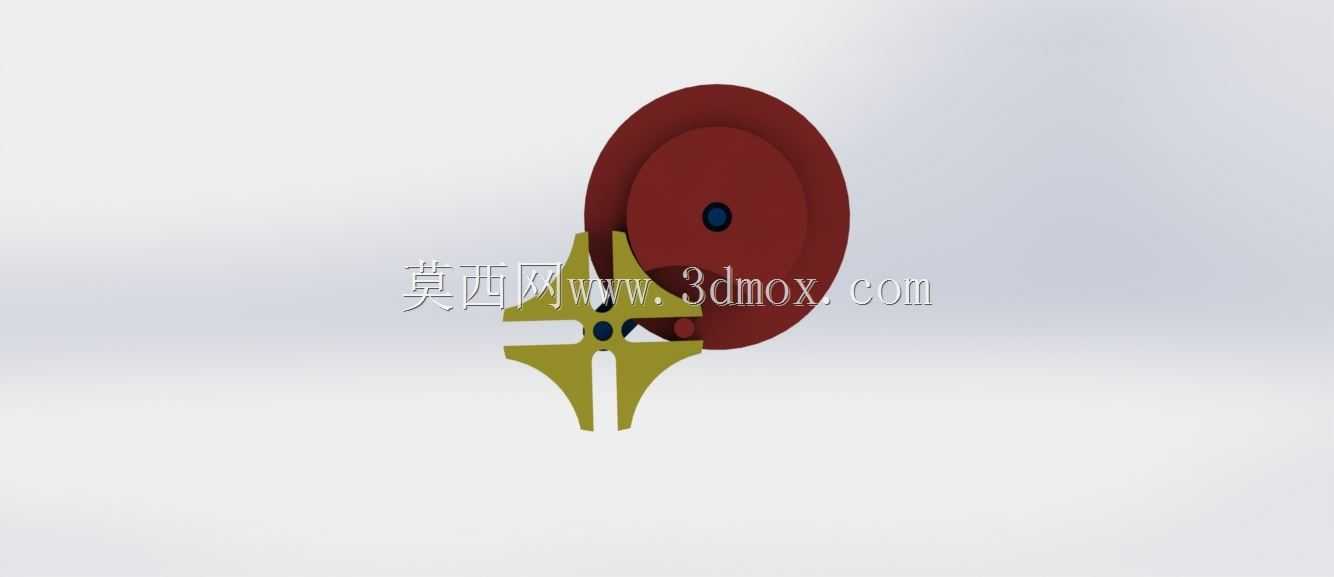

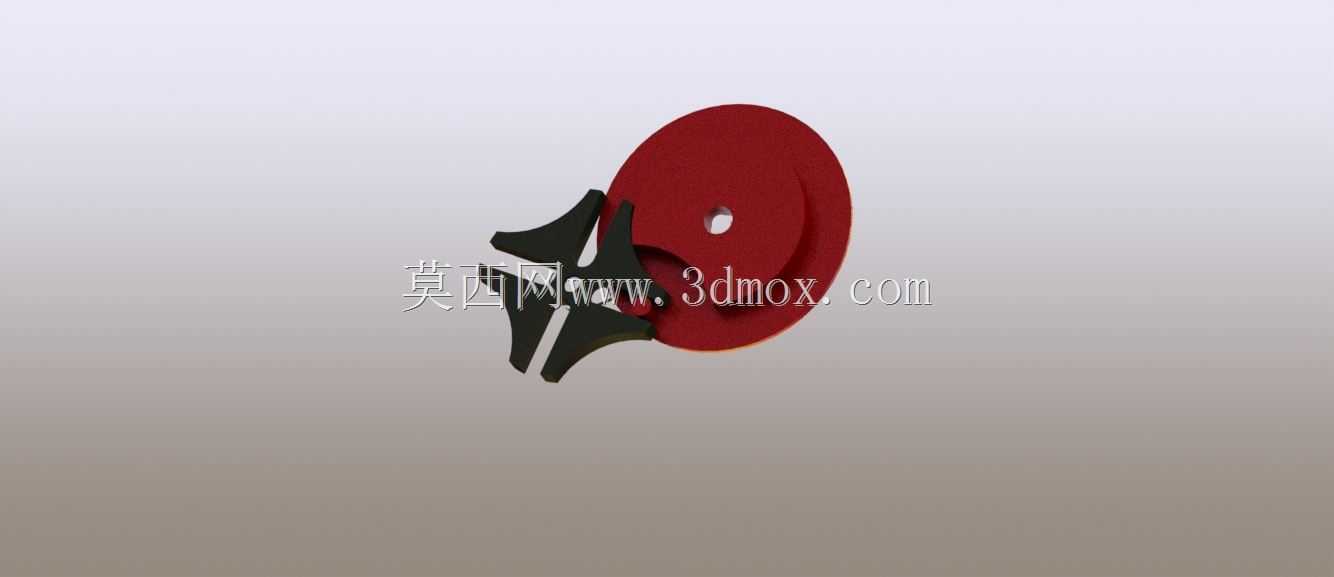

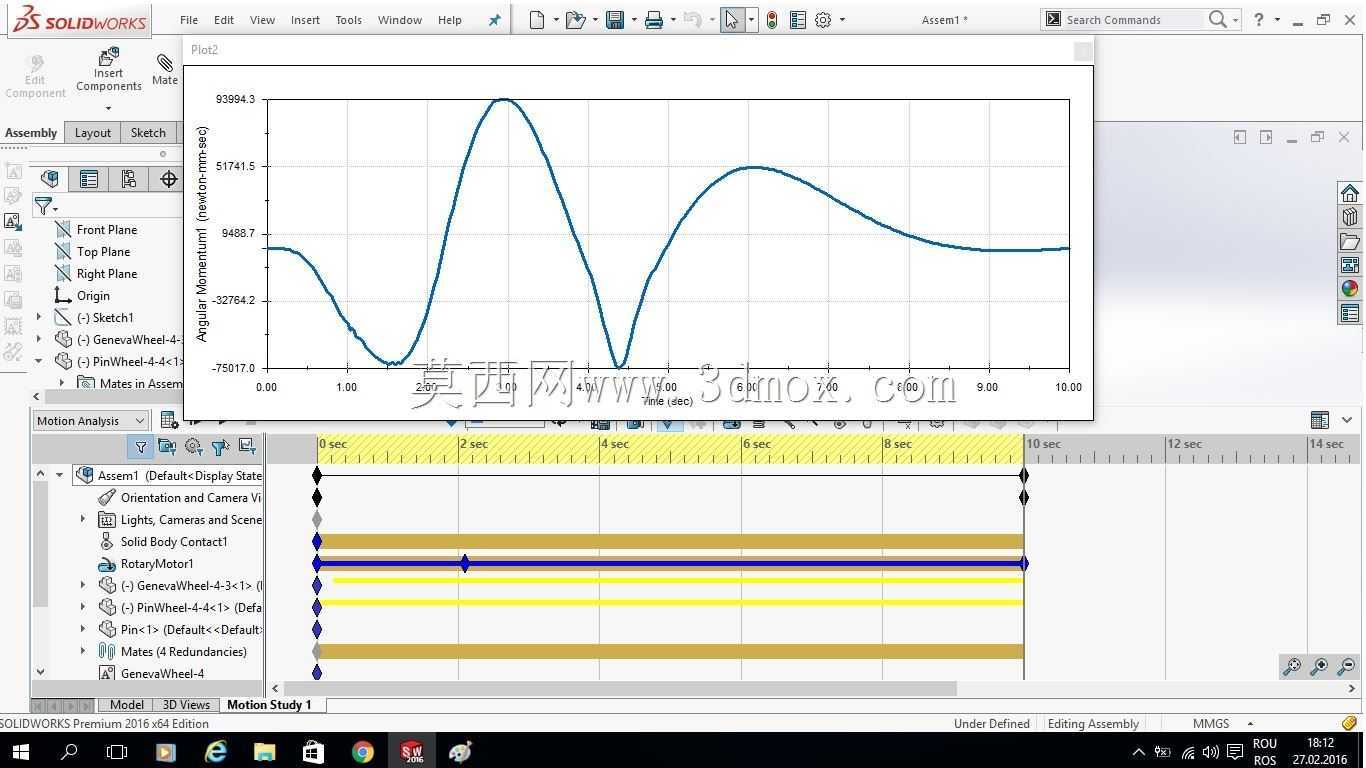

间歇传动用日内瓦机构结构设计展示

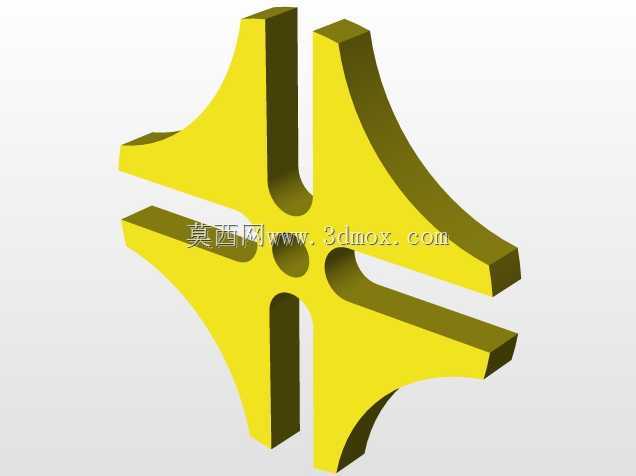

　　日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，最早在钟表机芯的走时传动里大量使用，现在已经延伸到各类需要周期性间歇送进、转位的自动化设备工位上，比如多工位转盘装配线的分度驱动、包装机械的间歇送料、印刷设备的走纸步进、电影放映机的胶片抓片机构，都能看到这类结构的身影。和棘轮、不完全齿轮这类间歇传动结构比，日内瓦机构的传动平稳性更好，工作过程中冲击载荷小，分度定位精度有天然优势，只要设计阶段把锁止弧的配合间隙控制在合理范围，不需要额外加装定位销就能实现工位停留阶段的可靠锁止，不会出现工位偏移的问题。做这个结构的三维设计时，首先要根据实际工况的分度数确定槽轮的径向槽数量，常见的有4槽、6槽、8槽三种选型，槽数越少，

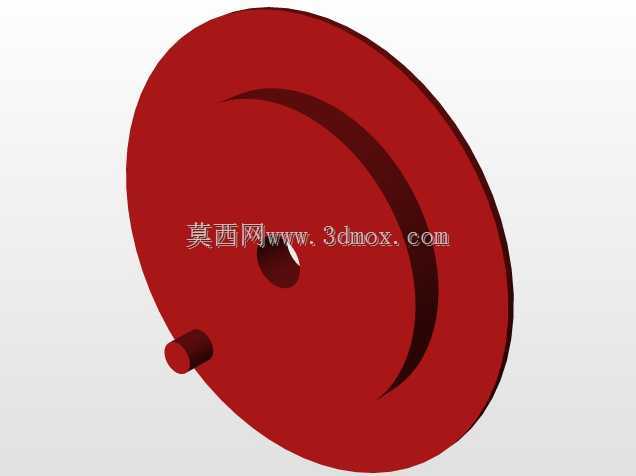

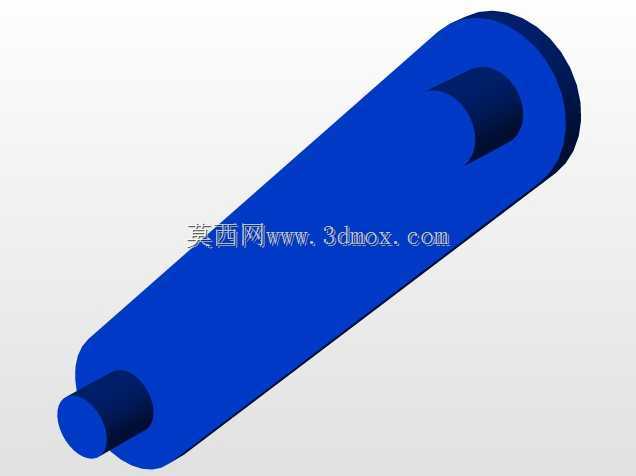

　　主动销轮转一圈槽轮的单次转动角度越大，动停比的比值也越高，适合需要长停短动的工位；槽数越多，传动过程的角加速度变化越平缓，冲击越小，但整体结构尺寸会相应变大，设计时要结合安装空间的边界做权衡。主动拨盘上的圆柱销直径要和槽轮的径向槽宽度做基孔制间隙配合，间隙量控制在0.02-0.05mm之间，间隙太小会出现装配卡滞，传动过程磨损加快，间隙太大则会在启停瞬间产生明显冲击，长时间运行后会出现传动间隙超差，影响分度精度。锁止弧的设计是整个结构的核心，拨盘上的凸圆弧和槽轮上的凹圆弧要保证完全贴合，当圆柱销脱离径向槽的瞬间，两个锁止弧刚好进入配合状态，全程限制槽轮的自由度，避免停留阶段槽轮出现意外转动。从安装边界来看，

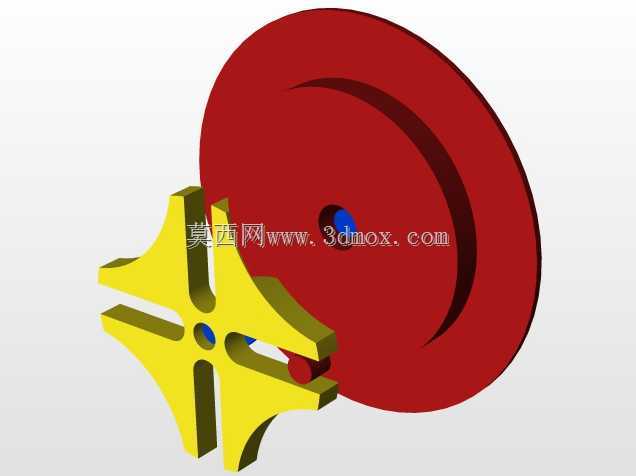

　　这类结构的中心距是核心安装参数，也就是主动拨盘回转中心到槽轮回转中心的直线距离，这个尺寸直接决定了整个机构的外形轮廓大小，设计时要保证圆柱销进入和退出径向槽的瞬间，销的运动方向和径向槽的中心线完全相切，这样才能避免刚性冲击，把传动过程的摩擦力降到最低。槽轮的径向槽深度要满足圆柱销完全进入槽底时不会和槽轮本体发生干涉，同时槽的外端开口处要做小倒角处理，方便装配时拨盘销顺利导入槽内。实际应用中，这类结构通常搭配减速电机做驱动，电机输出轴直接和主动拨盘连接，不需要额外的减速齿轮组就能实现固定分度比的间歇运动，整体结构紧凑，维护成本低，不需要复杂的控制系统就能实现稳定的间歇动作，相比用伺服电机做分度驱动的方案，成本能降低60%以上，

　　适合对分度精度要求在±0.1°以内、节拍固定的中低速自动化工位。设计三维模型时，所有配合面都要做公差标注，回转中心的轴承安装位要根据负载大小选对应型号的深沟球轴承，轻载场景可以用含油轴承直接做滑动配合，进一步压缩结构尺寸和成本。槽轮和拨盘的材质通常选45号钢做调质处理，表面淬火硬度到HRC40-45就能满足常规工况的耐磨要求，轻载高速场景也可以用POM或者尼龙材质加工，能有效降低传动噪音，不需要额外加润滑脂就能长时间运行。要注意的是，日内瓦机构不适合高速重载的传动场景，因为圆柱销进出径向槽的瞬间始终存在一定的柔性冲击，转速超过100rpm之后冲击载荷会明显上升，磨损速度加快，所以选型时要把主动拨盘的转速控制在合理区间，或者在传动链里加缓冲结构来抵消冲击。另外，槽轮的径向槽数量不能选太少，3槽结构的动停比不合理，传动过程角加速度突变极大，基本没有实际应用价值，常规设计里优先选4槽结构，综合性能和尺寸表现最均衡，只有在特殊分度数要求的场景下才会选5槽或者7槽的非对称结构。
