可调式支撑连杆臂铰接结构设计

　　在各类需要角度调节、行程支撑的机械结构场景中，这类连杆臂总成是传递运动、承载载荷的核心连接构件，常见于小型设备的翻盖支撑、工装夹具的角度定位、轻型自动化机构的行程传递工位，也可作为检测设备、小型操作台的可调支撑部件使用，替代传统的固定支撑杆，实现一定范围内的角度无级调整与位置锁定。从实际使用场景来看，这类连杆臂不需要承受大吨位的重载载荷，更多是承担姿态保持、运动导向的作用，比如在小型自动化生产线的工件挡停机构、设备检修门的开启支撑、实验台架的角度调节部位，都能见到同结构原理的连杆组件，相比气弹簧支撑，纯机械铰接的连杆臂耐候性更强，在高低温、多粉尘的车间环境下不会出现密封失效、弹力衰减的问题，长期使用的维护成本更低。

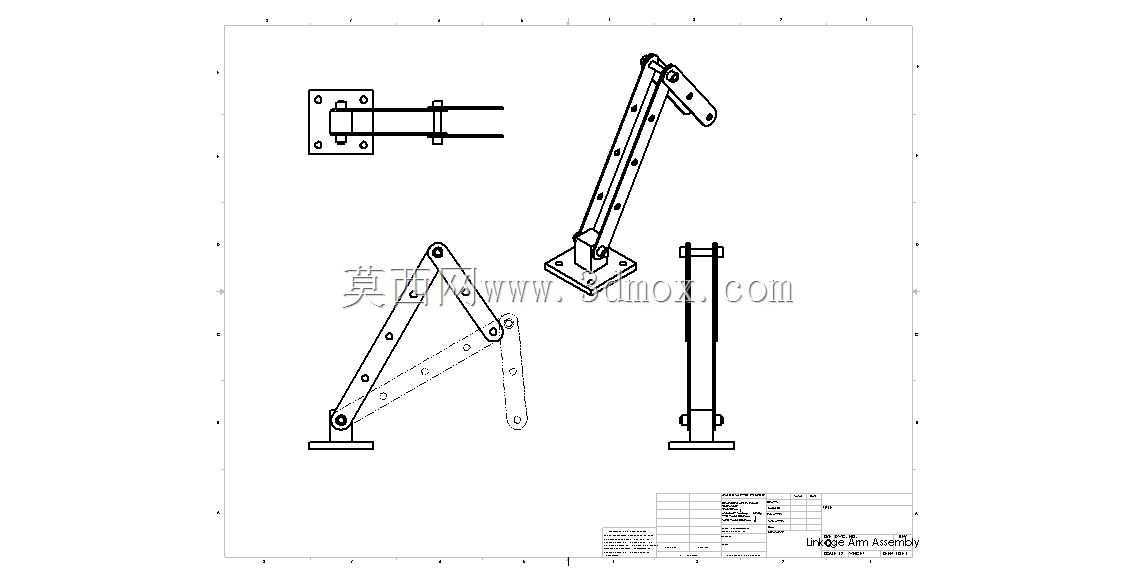

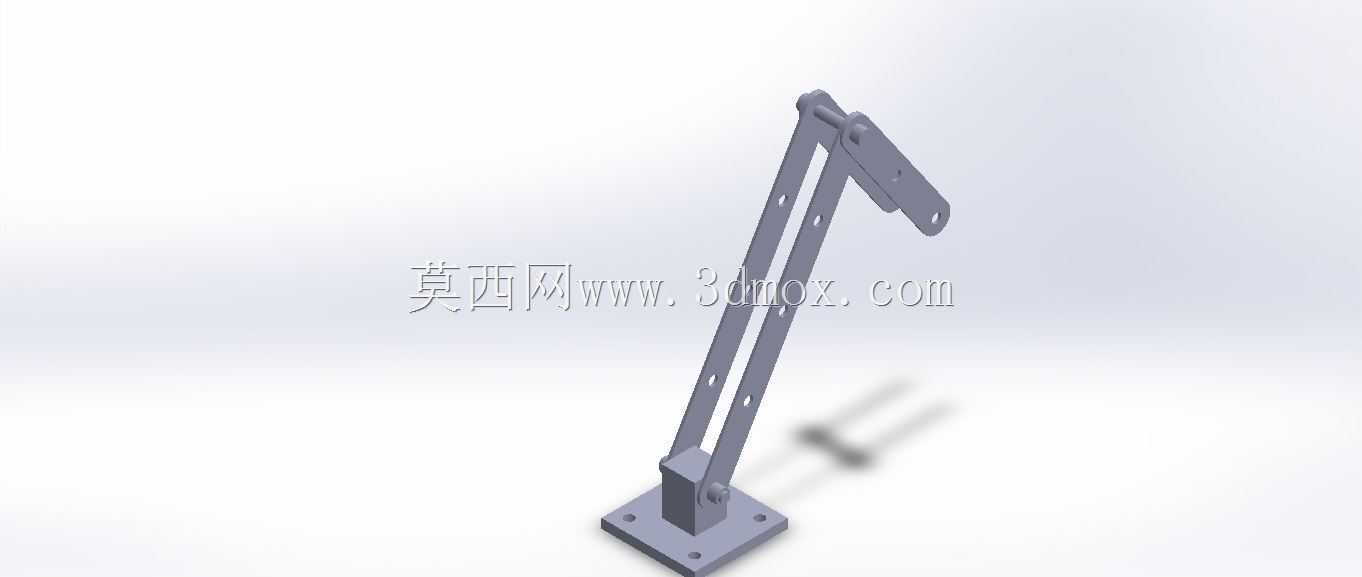

　　从结构设计思路来看，整个连杆臂采用双平行杆身搭配端部铰接座的布局，底部是带安装孔的方形固定底座，通过螺栓可以直接固定在设备的安装基准面上，底座与杆身之间采用销轴铰接，预留了足够的转动间隙避免运动卡滞；杆身部分采用长条形板材加工，沿杆身长度方向均匀排布了多组调节孔位，不同孔位与端部铰接块的销轴配合，可以实现整个连杆臂支撑长度、支撑角度的快速调整，不需要额外加工定制孔位，适配不同的安装间距需求；端部的铰接连接块同样采用销轴结构，可以绕连接点自由转动，适配被支撑部件的运动轨迹，避免运动过程中出现别劲、卡死的问题。整个结构的铰接部位都预留了标准销轴的安装空间，实际装配时可以根据使用场景的载荷需求，选配不同直径的销轴与衬套，在需要频繁转动的工位可以加装铜衬套降低磨损，在长期固定姿态的工位可以直接采用销轴加开口销的固定方式，结构的拓展适配性较强。

　　从安装边界与尺寸适配角度来看，底部安装座的四个安装孔采用对称排布，孔位间距符合小型机械构件的通用安装规范，不需要对安装基面做特殊的定制加工，直接在预设的安装板上打对应规格的通孔即可完成固定；杆身的宽度、厚度尺寸经过载荷校核，在承受常规的支撑载荷时不会出现明显的挠曲变形，杆身的调节孔位间距经过优化，既保证了足够的调节档位密度，又不会因为孔位过密降低杆身的整体结构强度；端部铰接块的连接孔位与杆身孔位规格一致，零部件的通用化程度较高，生产加工时可以减少刀具的更换频次，降低加工成本。在实际选型应用时，需要注意整个连杆臂的转动行程范围，安装前要模拟整个运动过程中杆身与周边构件的干涉情况，因为双杆结构的宽度比单杆结构更大，要预留足够的侧向安装空间，避免转动过程中杆身与周边的管线、其他结构件发生刮碰；如果应用在有振动的设备工位，可以在铰接销轴处加装防松垫圈，避免长期振动导致销轴窜出脱落，也可以在调节孔位的配合处加装定位销套，减少孔位的磨损量，延长整个构件的使用寿命。

　　这类连杆结构的运动逻辑是典型的平面四杆机构简化形式，通过两个铰接点的转动自由度，配合杆身的孔位调节，实现不同的支撑角度与支撑高度，相比单杆支撑结构，双平行杆的结构抗侧向载荷能力更强，不会因为侧向受力出现杆身扭转的问题，在有侧向力的使用场景下稳定性更好。实际建模过程中，所有铰接部位的配合间隙都按照机械加工的常规公差预留，装配时不会出现过盈装不上、间隙过大晃动量大的问题，每个零件的倒角、去毛刺工艺都在建模时做了体现，符合实际机械加工的工艺要求，不存在无法加工的异形结构，所有板件都可以采用常规的板材切割、钻孔工艺完成加工，铰接销轴采用标准圆钢料加工即可，不需要开模定制，小批量制作的成本很低，适合设备改造、非标工装制作时快速选型使用。
