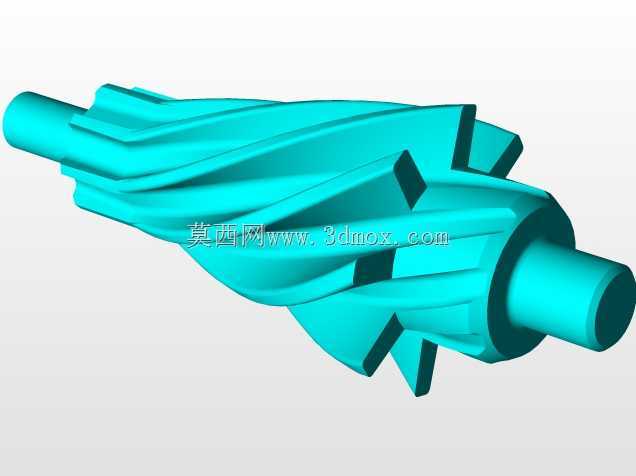

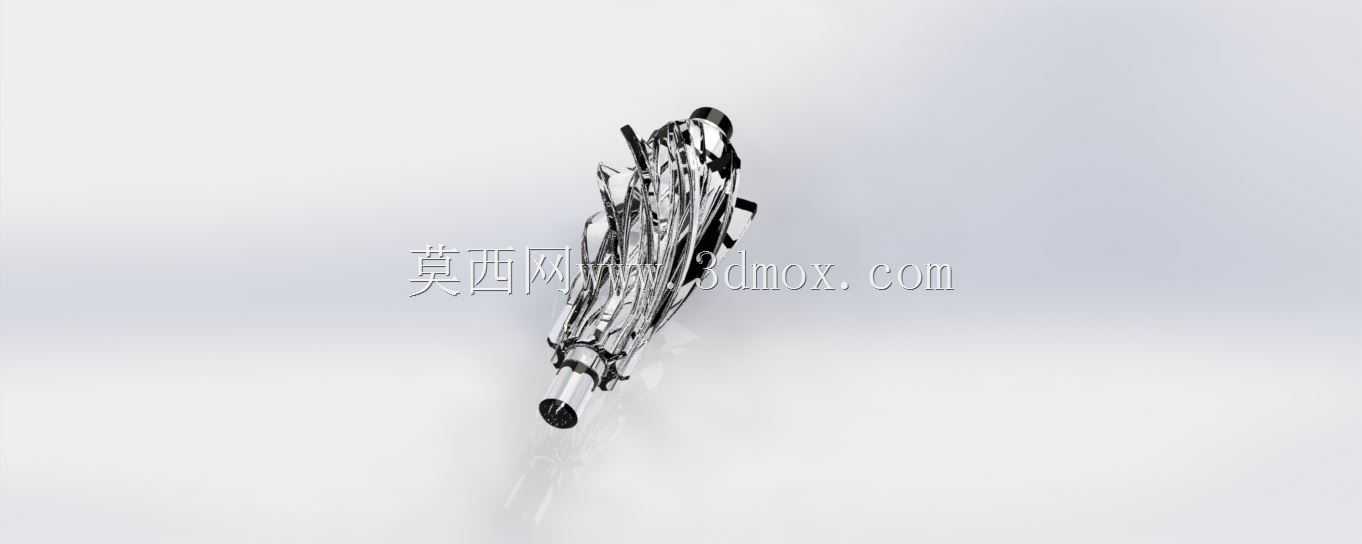

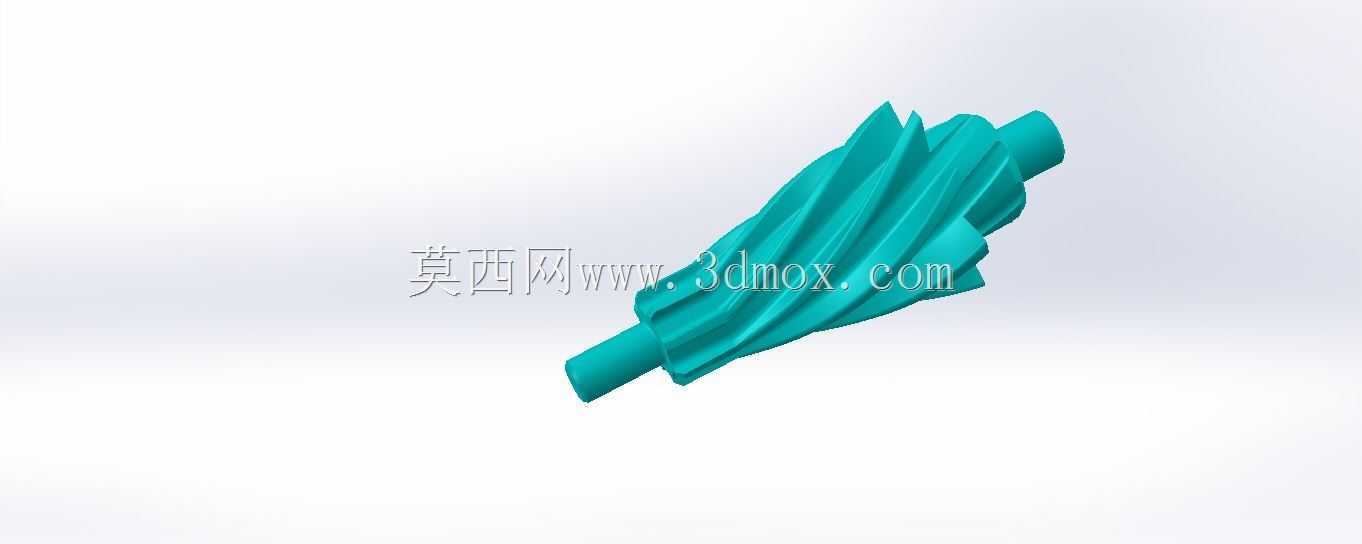

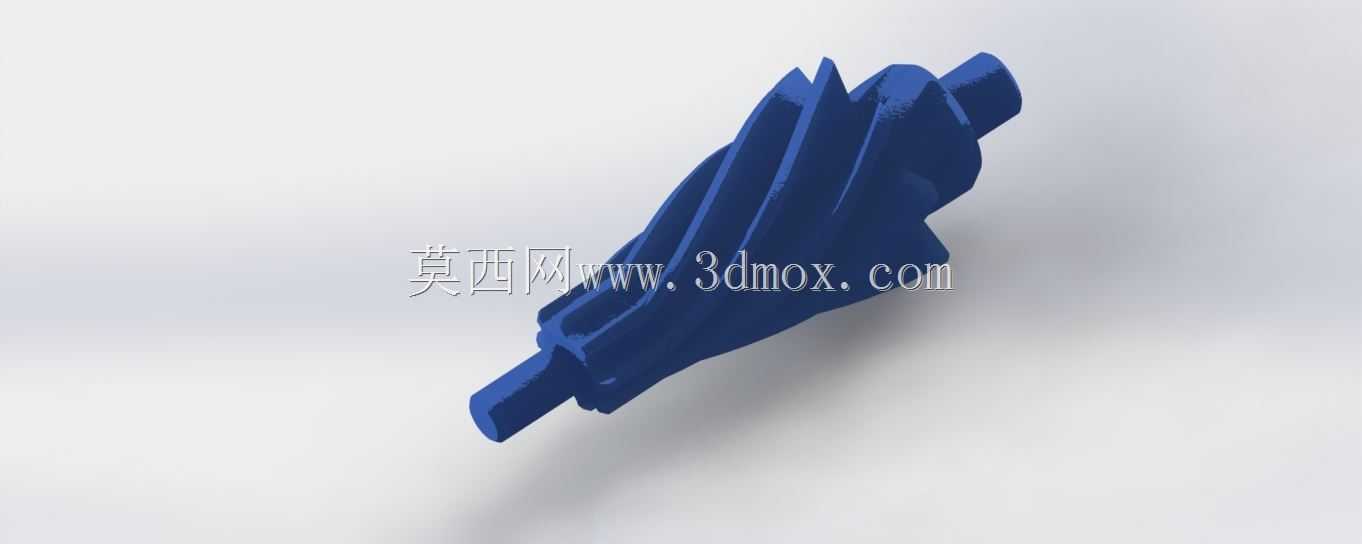

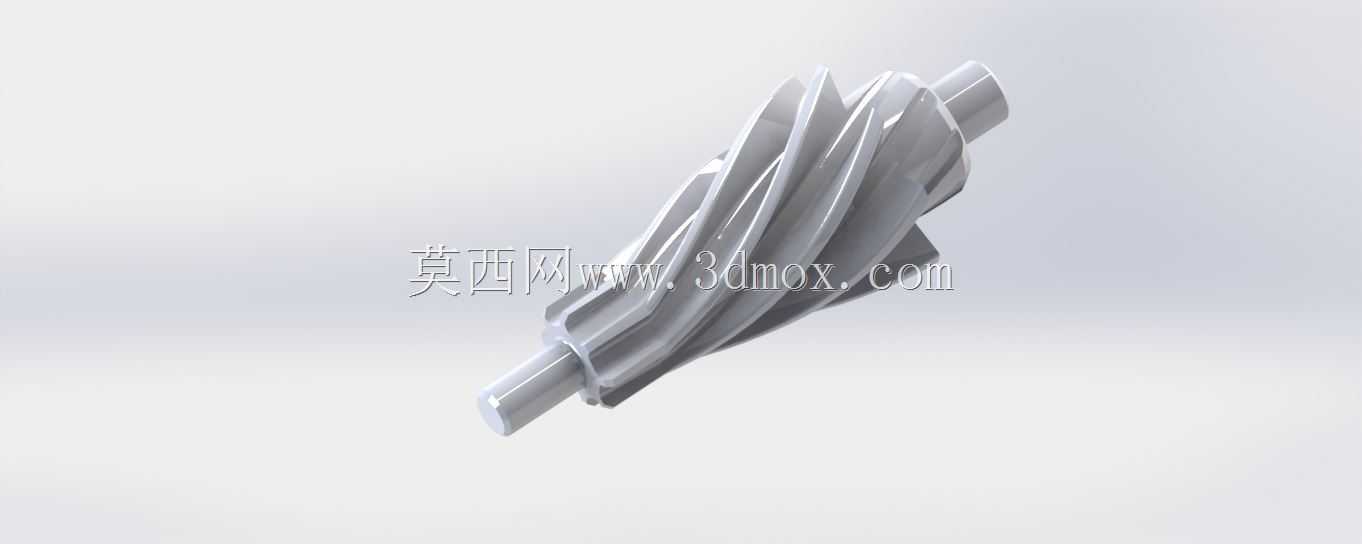

在各类需要相交轴动力传递的机械设备中,锥齿轮轴是承担扭矩转换、传动方向切换的核心承载零件,不同于直齿圆柱齿轮轴的平行轴传动逻辑,这类带锥齿结构的轴类零件,需要同时兼顾轴段的回转支撑精度与锥齿部的啮合平稳性,在差速机构、角向传动箱、机床进给单元、农机传动系统中都有广泛应用。从实际使用场景来看,这类锥齿轮轴通常安装在两轴呈90度交错的传动节点处,一端的锥齿部与配套的从动锥齿轮啮合,将输入轴的回转动力换向90度后输出,轴身的光轴段则用来装配滚动轴承、密封件、定位轴套,部分带连接结构的轴端还会通过键连接、花键配合或者过盈装配的方式与动力输入部件相连,比如在小型农用机械的割台传动箱里,这类轴件需要在多粉尘、变载荷的工况下持续工作,齿面的接触强度、轴身的抗扭刚度直接决定了传动箱的无故障运行时长。
从设计思路上看,这类锥齿轮轴的结构排布首先要确定锥齿的分度圆锥角,根据传动比匹配对应的齿顶高、齿根高参数,保证啮合时的齿侧间隙在合理区间,避免运转时出现卡滞、异响或者偏磨问题。轴段的直径梯度设计需要遵循等强度原则,从锥齿大端到轴端的直径逐步过渡,台阶处的圆角半径需要严格控制,既要避免应力集中导致的轴段疲劳断裂,也要保证轴承、轴套等标准件能顺利装配到位,不会因为圆角过大导致零件安装不到位出现轴向窜动。齿部的加工基准通常选择两端的中心孔,所以在建模时需要保证两端中心孔的同轴度公差,轴身上与轴承配合的轴段圆柱度、与密封件接触的轴段表面粗糙度都要符合传动件的通用设计规范,避免出现漏油、轴承跑外圈等常见装配故障。
关于安装边界与尺寸配合,这类锥齿轮轴的轴向定位通常依靠轴肩与轴承内圈的端面贴合,轴端会加装锁紧螺母或者弹性挡圈限制轴向窜动,安装时需要保证锥齿的啮合印痕在齿面中部,不能偏靠齿顶或者齿根,否则会加剧齿面磨损,大幅缩短零件使用寿命。轴身的总长度需要匹配传动箱的腔体深度,预留出轴承安装位、密封件安装位以及齿轮啮合的轴向调整余量,伸出端的轴径如果用来连接带轮、联轴器,还要校核键槽的挤压强度,避免传递峰值扭矩时出现键槽压溃、轴头扭转变形的问题。在实际建模过程中,锥齿的齿形生成需要严格按照渐开线锥齿轮的成型逻辑,保证齿面的曲率与啮合轨迹匹配,不能出现齿形畸变导致的装配干涉,轴上的退刀槽、越程槽位置要对应加工工艺要求,比如磨削轴段时的越程槽宽度、深度要符合磨轮的退刀需求,螺纹段的收尾长度要满足锁紧螺母的装配行程。
从功能特性来看,这类一体化的锥齿轮轴相比分体式的锥齿轮加平键连接的结构,省去了齿轮与轴的配合环节,同轴度精度更高,传递扭矩的能力更强,在紧凑安装空间的传动场景下优势明显,不需要额外设计齿轮的轴向固定结构,减少了装配环节的累积误差。但这类一体化结构对加工精度的要求也更高,齿部热处理后的变形量需要严格控制,否则会出现装配后啮合间隙不均、运转噪音大的问题,所以在设计时通常会在齿部与轴段的过渡位置预留合理的加工余量,方便热处理后进行精磨修正。在不同的应用场景下,这类轴件的材质选择也有区别,轻载传动场景下可以选用45号钢调质处理,中重载、冲击载荷较大的场景则需要选用20CrMnTi等合金结构钢进行渗碳淬火,保证齿面硬度与芯部韧性的匹配,既耐磨损又能承受冲击载荷不会断齿。
