U型开口切割式金属型材连接构件

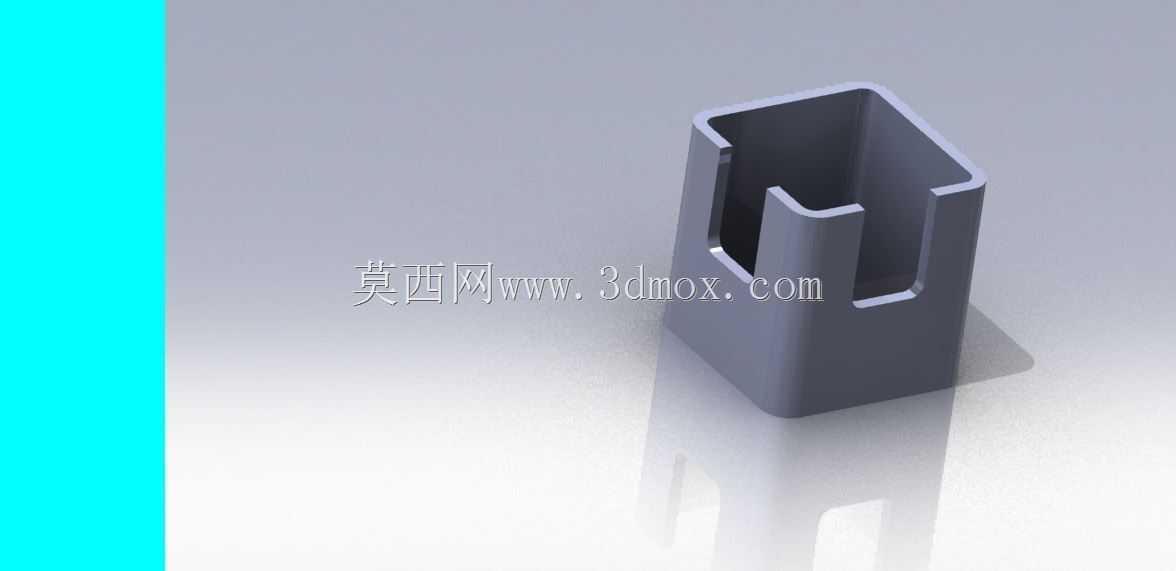

　　在自动化生产线的物料导向工位、小型设备的框架拼接节点、工装夹具的定位支撑部位，这类带U型开口的切割式槽型构件有着非常高频的应用，它不需要额外做复杂的避让铣削，直接通过一体切割成型的开口结构就能实现杆件的快速卡接、线缆的侧向嵌入、滑动副的侧向限位，相比全封闭的方管构件，装配时不需要从端部穿入，能大幅缩短现场组装的调整时间，尤其适合需要后期维护拆装、频繁调整工位布局的非标设备场景。从结构设计逻辑来看，这个构件采用等壁厚的方形基体做主体，在单侧侧壁切割出连续的U型通槽，槽口边缘做了微小的圆角过渡处理，避免装配时刮伤配套杆件的表面镀层，也能消除切割后残留的锐边应力集中点，提升构件长期受交变载荷时的抗开裂性能。槽体的深度经过精准核算，

　　刚好能容纳配套圆杆或者方杆的三分之二直径/边长，既保证卡入后不会轻易侧向脱出，又不会因为槽深过大导致构件整体的抗弯截面模量下降过多，在保证连接便利性的同时兼顾了结构刚性。构件的整体外形为规整的长方体结构，四个外角保持直角，能够直接贴合铝型材框架的T型槽端面安装，不需要额外加工适配的安装斜面，底部为完整的平面，可以直接通过螺栓固定在设备安装板上，安装边界非常规整，不会和周边的走线槽、传感器支架产生空间干涉。在实际设备运行过程中，这个构件可以作为滑动导轨的侧向支撑座，配套的光杆从开口处卡入后，两端用顶丝锁紧，就能为小型滑移机构提供稳定的导向支撑；也可以作为线缆防护的过线座，设备的气动软管、信号线缆从开口处嵌入槽内，

　　不需要拆卸两端的接头就能完成布线调整，后期维护更换线缆时也不用拆解周边的关联部件，大幅降低运维的工作量。设计时特意将开口的两个侧边做了等宽处理，保证卡入杆件后两侧的受力均匀，不会因为单侧壁厚过薄导致受力变形，构件的内壁保持光滑的成型面，没有额外的凸起或者凹陷，当作为滑动支撑使用时，内壁可以直接作为滑动接触面，配合自润滑衬套就能实现低阻力的往复运动，不需要额外加工内导向面。在切割工艺的适配性上，这个构件的所有切割路径都是直线与标准圆弧过渡，不需要复杂的五轴加工，普通的线切割或者激光切割设备就能一次成型，加工效率高，量产时的成本控制难度低，切口的变形量可以控制在很小的范围内，后续只需要简单去毛刺就能直接投入装配，不需要二次铣削加工。

　　在不同的应用场景下，这个构件可以根据实际载荷需求调整壁厚与整体尺寸，当用于重载的支撑工位时，可以适当增加基体的壁厚，提升整体的抗扭、抗弯性能；当用于轻载的布线、定位工位时，可以适当减小壁厚，降低整体的重量与材料成本。开口的宽度也可以根据配套的杆件直径做适配调整，不需要改变整体的外部安装尺寸，就能适配不同规格的配套零件，具备很强的通用适配性，能够覆盖大部分非标设备里的侧向卡接类连接需求，减少设计人员重复绘制相似结构件的工作量，也能降低加工端的刀具调整频次，提升整体的生产装配效率。
