一体化涵道式轮组结构三维设计

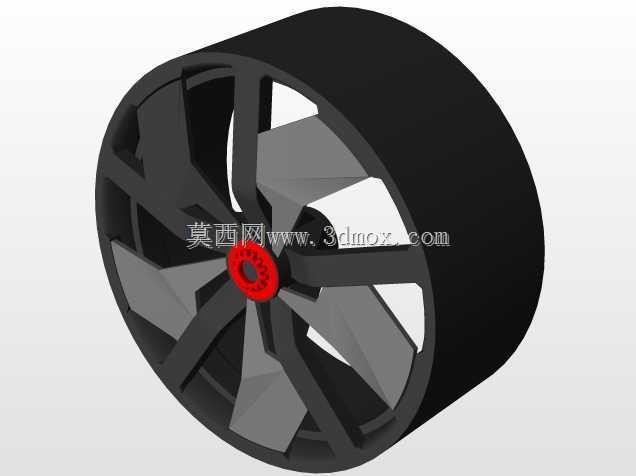

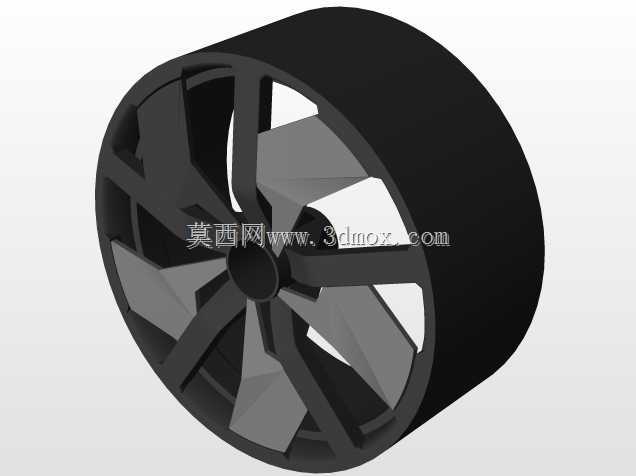

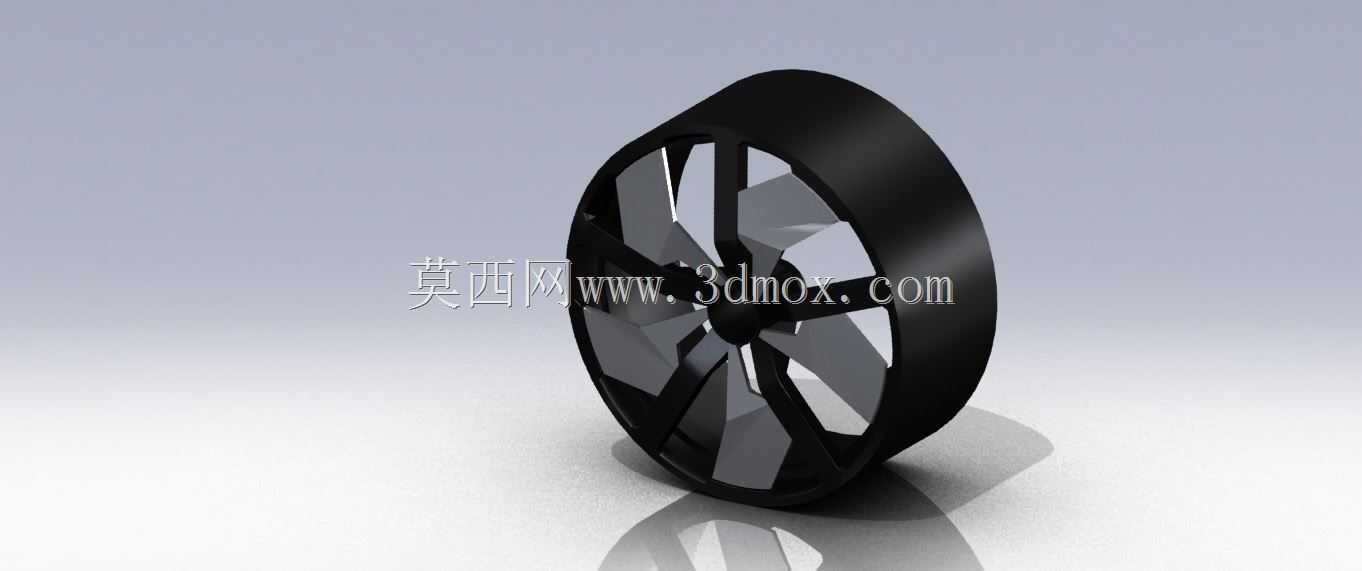

　　该轮组结构采用轮圈与内置导流叶片一体化的设计思路，区别于传统实心轮辋或辐条式轮组的结构形式，在轮圈内部沿周向均匀布置多片曲面导流叶片，叶片从中心轮毂位置平滑过渡到轮圈内壁，整体形成封闭的涵道式回转结构。在实际工程应用中，这类结构常适配于小型移动设备的行走轮、涵道推进装置的支撑轮组或是需要兼顾行走与气流引导功能的特种作业设备部件，比如小型巡检机器人的行走端、低空小型涵道飞行器的承重轮结构，或是工业环境中需要在移动过程中对周边气流进行定向引导的工位移动部件。从功能特性来看，一体化的叶片与轮圈结构省去了传统轮组辐条与轮辋之间的装配连接环节，减少了连接部位的应力集中点，在承受径向载荷时，每一片导流叶片都可作为承重筋条参与载荷传递，

　　载荷从中心轮毂沿叶片曲面均匀分散到整个轮圈的环形壁面，相比同重量的辐条式轮组，径向承载的抗形变能力有明显提升。同时叶片的曲面造型经过曲率连续优化，当轮组随设备行进或是自身高速旋转时，叶片可以引导轮组内部的气流沿轴向有序流动，避免传统辐条轮高速旋转时辐条切割空气产生的紊流与气动噪声，对于有低噪运行要求的室内作业设备而言，这一结构特性能够有效降低设备运行时的气动噪音水平。在设计过程中，首先需要确定轮圈的环形截面尺寸，轮圈的外壁宽度与直径比例需要匹配安装场景的空间边界，轮圈外壁的圆柱面作为与接触面或是配合外圈的接触基准，圆柱度公差需要控制在合理范围内，保证旋转过程中的跳动量满足使用要求。中心轮毂的内孔尺寸需要匹配所适配的传动轴直径，

　　轮毂与传动轴的配合公差根据载荷性质选择，若为传递扭矩的主动轮则采用过渡配合加键槽连接的形式，若为从动承重轮则可采用间隙配合搭配轴承实现低阻力旋转。导流叶片的数量需要结合轮圈直径与承重需求确定，叶片数量过少会导致单叶片承载过大，载荷传递路径集中易出现局部应力超限，叶片数量过多则会增加结构重量同时压缩内部气流通道的过流面积，影响气流引导效果，叶片的曲面造型采用等厚度设计，从轮毂端到轮圈端的厚度保持一致，曲面的扭转角度经过反复校核，保证旋转时气流沿叶片表面平滑流动，不会出现局部气流分离的情况。安装边界方面，轮组的轴向总宽度需要小于安装工位的预留轴向间隙，轮圈的最大外圆直径需要保证旋转时与周边的机架、护罩等部件留有足够的安全间隙，

　　避免旋转过程中出现剐蹭。中心轮毂的轴向长度需要与安装座的支撑宽度匹配，保证轴承或是轴套的安装定位可靠，不会出现轴向窜动。叶片与轮圈、轮毂的连接位置均做了圆角过渡处理，避免直角连接带来的应力集中，提升结构的抗疲劳寿命，在承受交变载荷的使用场景下，圆角过渡能够有效降低连接位置的应力峰值，减少长期运行后出现裂纹的风险。这类结构在加工制造时若采用注塑工艺，一体化的结构无需后续装配，可一次成型提升生产效率，若采用金属3D打印工艺，曲面叶片的复杂造型也无需额外的支撑结构设计，能够降低打印后处理的工作量。在实际选型适配时，需要根据设备的整体承重、运行速度、噪音要求来调整轮圈的壁厚、叶片的厚度以及曲面扭转角度，比如用于高速运行场景时，可适当降低叶片厚度并优化曲面曲率，进一步降低旋转时的气动阻力，用于重载低速场景时，则可适当增加轮圈与叶片的壁厚，提升整体结构的刚性，保证承重时的形变量在允许范围内。
