自行车杆式连接构件三维结构设计

　　日常通勤、运动骑行场景下的自行车车体结构中，杆式连接构件是承担力传导、部件定位的核心受力件，这类零件的设计合理性直接决定骑行过程中的力传递效率、转向响应精度以及长期使用的结构可靠性。不同于外露的车架管材，这类杆式构件多布置在车架与转向机构、传动机构的衔接位置，既要匹配对应管材的安装孔径，也要预留出紧固件的装配空间，避免在整车装配时出现干涉问题。从实际使用场景来看，这类杆件需要持续承受骑行过程中来自路面的颠簸冲击，以及转向、发力踩踏时传递的交变载荷，因此结构设计时首先要做的是受力路径的梳理：将踩踏发力时的纵向载荷、转向时的横向扭矩沿着杆身的轴向均匀分散，避免在局部转角位置出现应力集中的问题。在建模过程中，杆身主体采用等强度变截面设计，

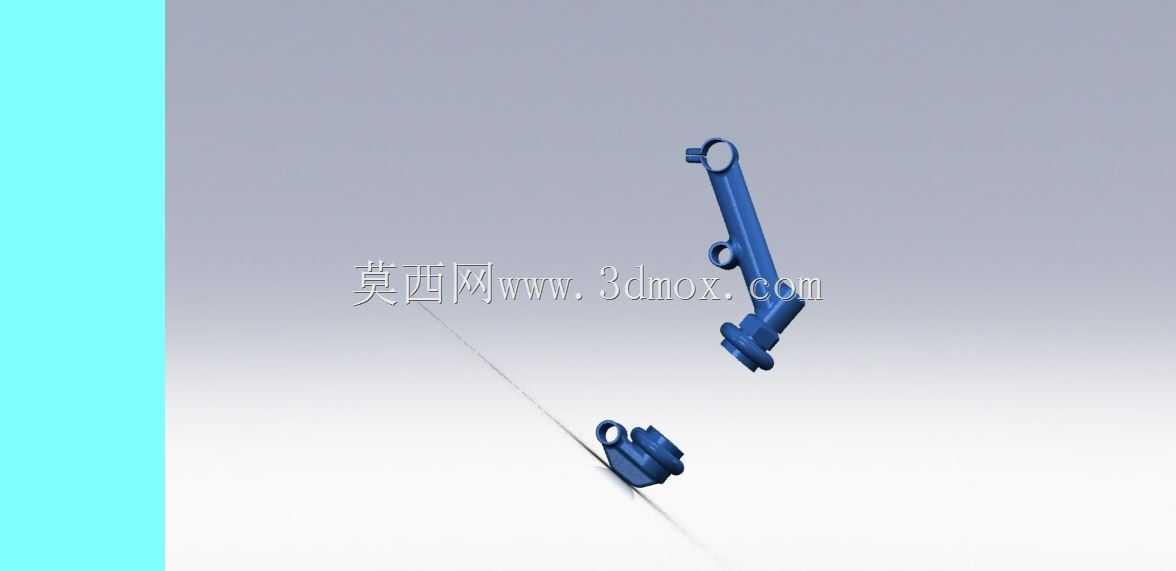

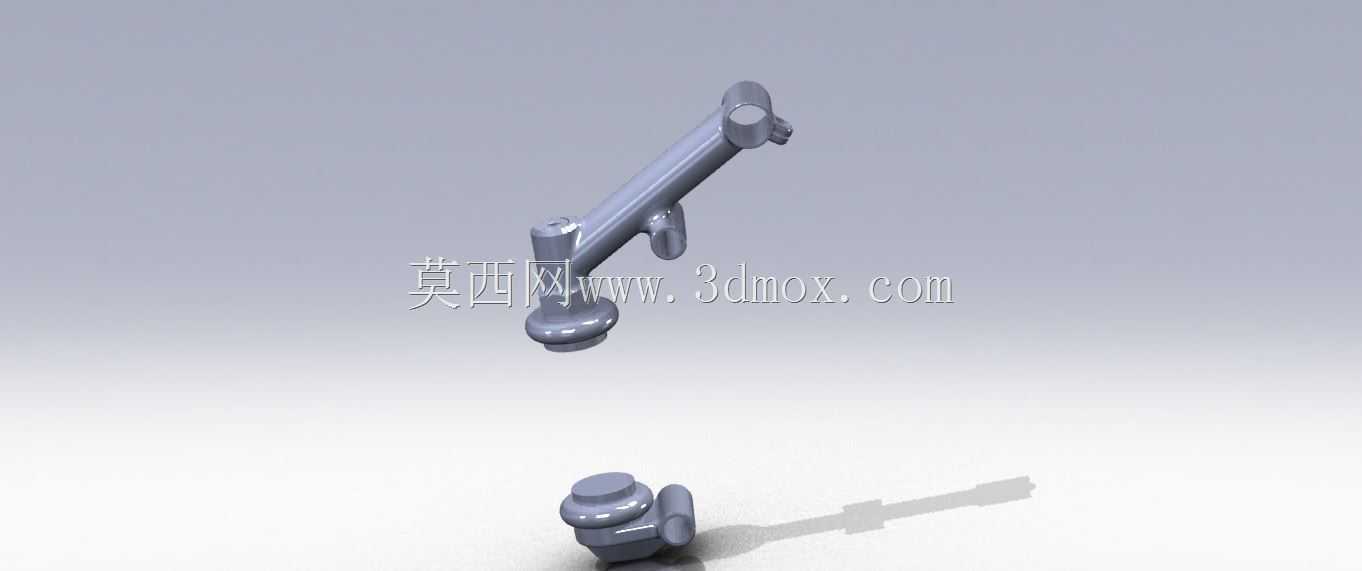

　　在靠近安装座的位置适当增加壁厚，对应安装孔位做环形加强筋处理，而杆身中段则在保证抗弯截面系数满足载荷要求的前提下，适当削减非受力区域的材料厚度，兼顾结构强度与零件轻量化的需求。零件上的两处环形吊耳结构，分别对应刹车线管、变速线管的固定位，吊耳的内孔尺寸匹配标准线管的外径公差，安装后可以避免线管在骑行晃动中出现位移、摩擦车架漆面的问题，同时吊耳的位置经过反复校核，保证线管走线的弯折半径处于合理区间，不会因为弯折角度过大导致线管内线阻力增大，影响刹车、变速的操作手感。下端的安装基座采用带止口的法兰结构，止口的尺寸与对应车架安装位的凸台做过渡配合，装配时可以快速定位，不需要额外的工装辅助就能保证安装同轴度，

　　法兰上的螺栓孔位置按照标准紧固件的间距设计，预留出足够的扳手操作空间，方便后期维护时的拆装操作。从安装边界来看，整个构件的外轮廓尺寸严格匹配对应车型的车架安装空间，杆身的倾斜角度与车架立管、前叉转向管的角度保持适配，安装后不会与相邻的辐条、链轮、挡泥板支架等部件产生运动干涉，即使在车轮最大转向角度、悬架最大压缩行程的工况下，构件与周边零件的安全间隙也能保持在3mm以上，避免骑行过程中出现剐蹭、卡滞的问题。设计过程中还充分考虑了零件的加工工艺性，杆身主体可以采用模锻工艺成型，后续只需要对安装孔、配合止口位置做少量机加工就能达到尺寸精度要求，相比全机加工的零件生产效率更高，成本也更可控，同时模锻形成的金属流线沿着杆身受力方向分布，

　　能进一步提升零件的抗疲劳强度，应对长期使用中的交变载荷不会出现断裂隐患。零件表面的安装基准面都做了平面度处理，装配后与对应安装面的贴合面积能达到85%以上，保证螺栓锁紧后受力均匀，不会出现局部应力过大导致的零件变形、螺栓松动问题。针对不同身高用户的骑行姿态调整需求，这类杆式构件的安装位还预留了小范围的角度调整余量，装配时可以根据用户的使用习惯微调杆身角度，适配不同的骑行姿态，提升长时间骑行的舒适度。
