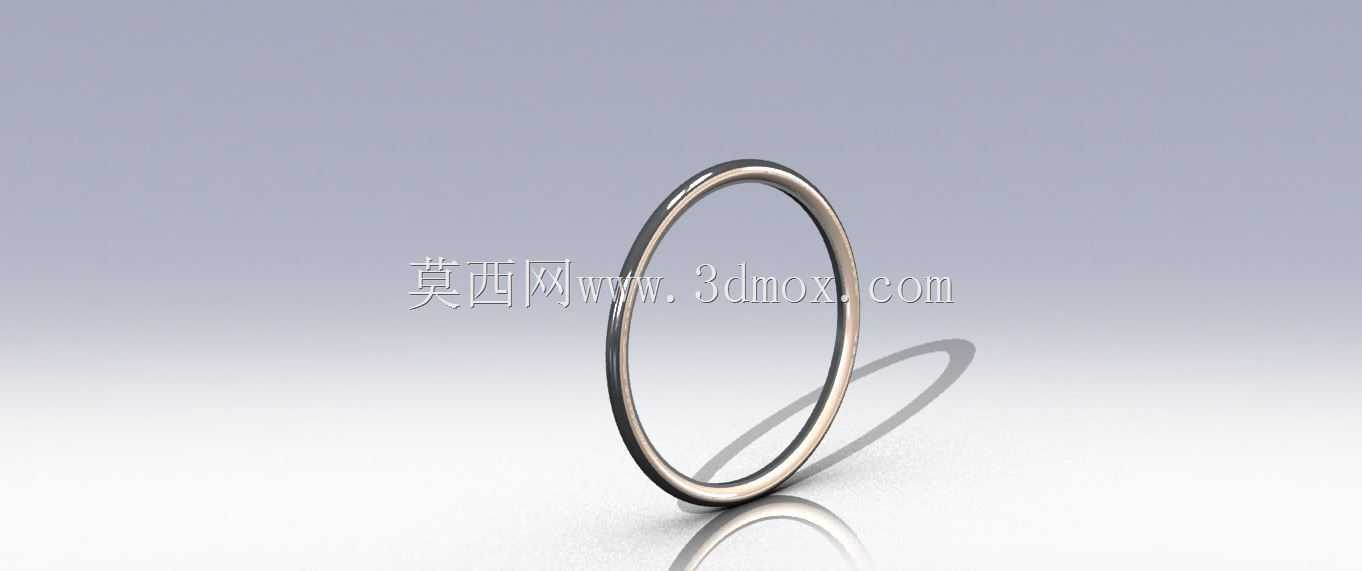

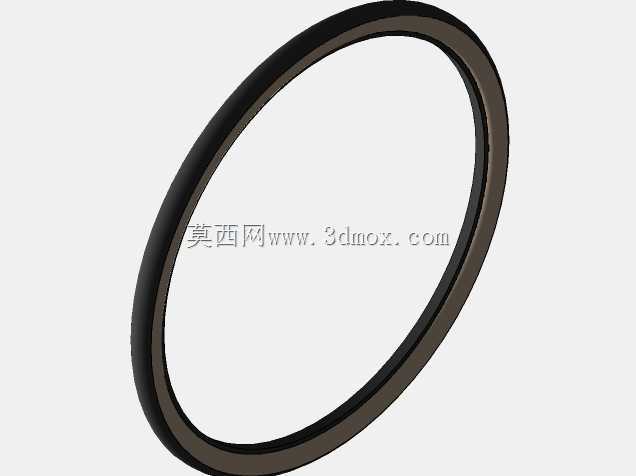

极简环形无辐条自行车轮结构设计

　　这款无辐条环形轮组的设计，最初是面向城市个性化代步场景的定制化需求展开的，区别于传统带辐条的自行车轮结构，整体采用一体化环形闭合构型，在实际应用中可适配城市休闲通勤自行车、概念展示单车、艺术装置类代步载体的装配需求。从实际使用场景来看，这类轮组摒弃了传统辐条轮易缠绕杂物、辐条松动需频繁调校的痛点，在城市通勤路段遇到落叶、细枝、包装绳等路面杂物时，不会出现辐条卡滞导致轮组抱死的风险，日常维护中无需定期调整辐条张力来保证轮圈圆度，大幅降低了日常使用的维护频次。

　　从功能特性层面来看，该轮组采用等截面环形闭合受力结构，受力传递路径与传统辐条轮完全不同，传统辐条轮是通过辐条的拉力将轮轴载荷分散到轮圈各点，而这款环形轮组是通过自身环形截面的抗弯、抗扭性能承载载荷，轮组与车架的连接点设置在环形结构的内侧上下位置，安装时可直接适配常规自行车前叉、后叉的开档尺寸，无需对现有车架结构做破坏性改装。轮组的环形截面做了渐变壁厚处理，与地面接触的胎圈位置壁厚略厚，用于承受地面冲击载荷，与车架连接的安装位做了局部加厚嵌件设计，避免连接位置出现应力集中导致的结构开裂。

　　设计过程中首先考虑的是轮组的滚动圆度控制，整个环形结构的径向跳动量控制在0.3mm以内，端面跳动量控制在0.2mm以内，保证骑行过程中不会出现偏摆、颠簸的问题。轮组的外缘预留了标准轮胎安装槽，可适配常规尺寸的城市自行车充气轮胎或实心轮胎，安装槽的深度、宽度与传统自行车轮圈的胎圈座尺寸完全一致，用户可直接更换市售常规轮胎，无需定制专用轮胎配件。轮组内侧的安装位设置了标准轴承安装孔，孔位同轴度公差控制在0.02mm以内，可直接压入标准深沟球轴承，与常规自行车轮轴通用，降低配件替换成本。

　　从安装边界来看，这款轮组的整体外径与常规26寸自行车轮外径保持一致，安装到车架后整车的离地间隙、重心高度与传统轮组装配状态基本一致，不会改变骑行时的踩踏几何角度，用户无需适应新的骑行姿态。轮组的环形内侧净空尺寸经过测算，在装配到常规自行车前叉位置时，不会与前叉腿、刹车夹器产生运动干涉，若适配碟刹版本，可在安装位侧方预留碟刹座安装螺纹孔，直接适配标准160mm碟刹盘片的安装需求。

　　在结构强度验证层面，这款轮组的环形结构经过载荷仿真校核，在垂直载荷120kg的工况下，最大变形量小于1mm，远低于行业标准要求的变形阈值，侧向载荷40kg工况下不会出现结构失稳变形，可满足日常通勤骑行的强度需求。轮组表面做了硬质阳极氧化处理，耐磨性能优于传统喷漆轮圈，长期使用不会出现表面涂层脱落、锈蚀的问题。不同于概念类的纯展示轮组，这款结构在设计时充分考虑了量产可行性，所有截面形状、安装位尺寸都适配常规机加工、成型工艺的生产要求，无需特殊定制加工设备即可实现批量生产。实际骑行过程中，无辐条的闭合结构还能降低轮组高速转动时的辐条风阻，在平路巡航时相比传统辐条轮有更顺滑的骑行体验，同时一体化的环形外观具备更强的视觉辨识度，可满足个性化骑行爱好者对单车外观的定制需求。
