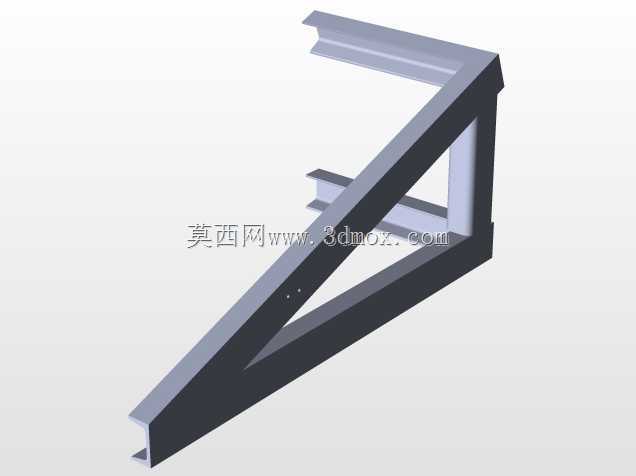

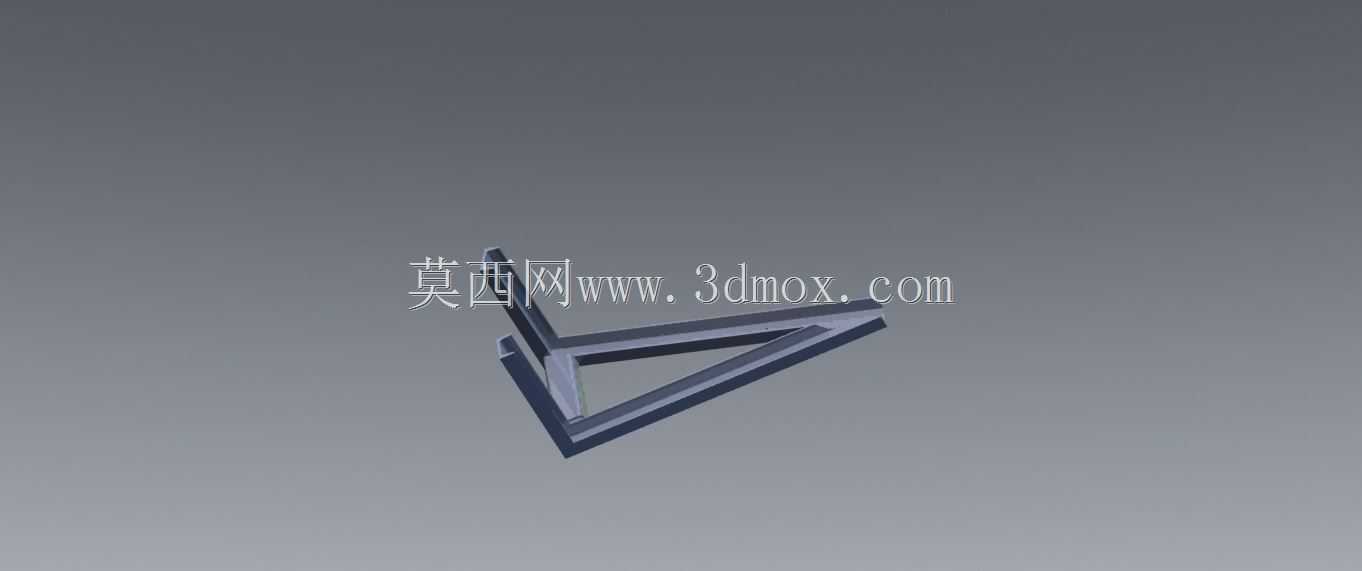

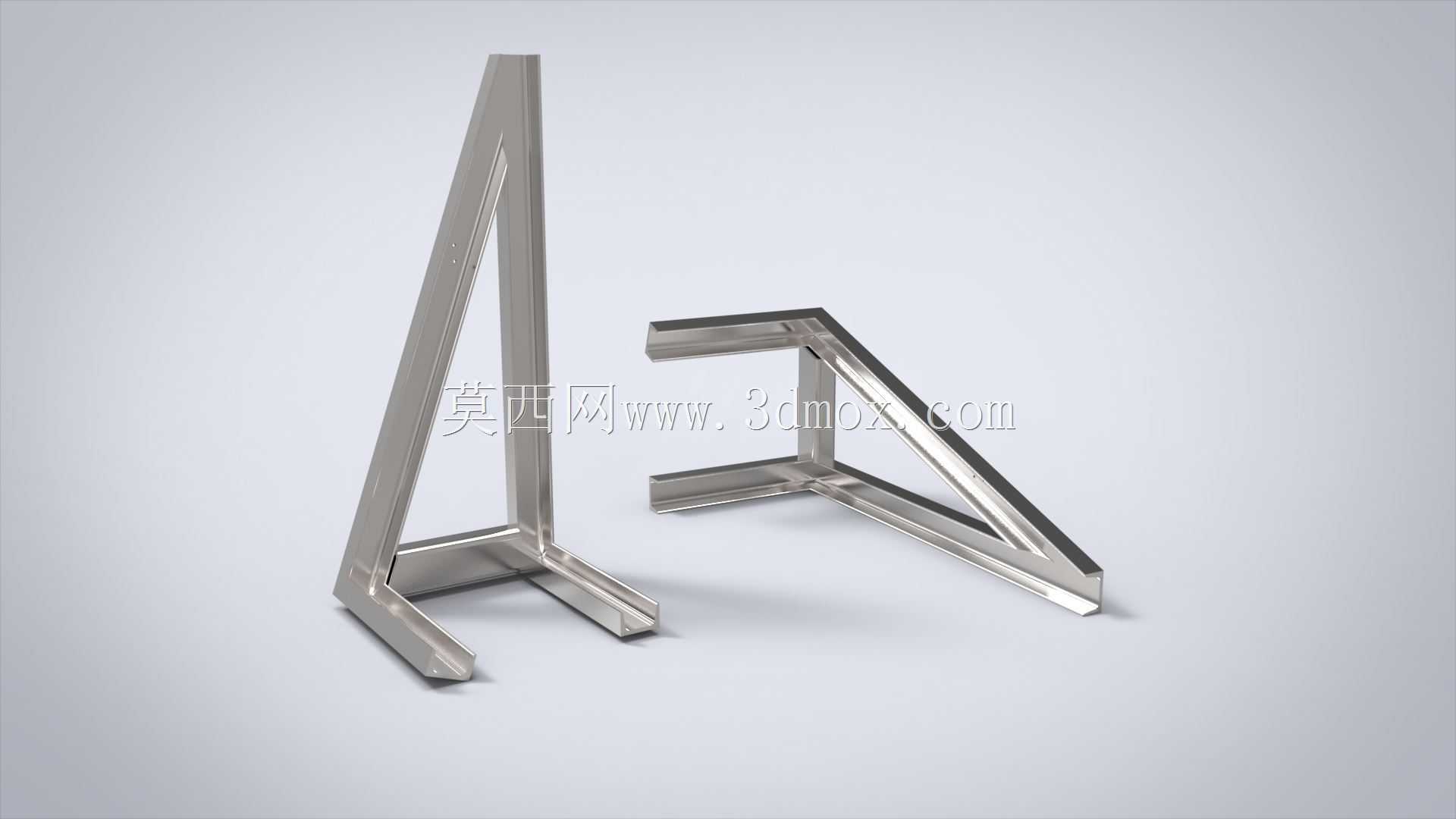

三角直角焊接支撑框架结构设计

　　这类三角直角焊接框架，在车间工位改造、小型设备机架搭建、工装辅助支撑场景里的使用频率非常高，很多一线做设备维护、非标结构搭建的工程师，在需要快速搭出刚性支撑结构的时候，都会优先选这类构型。从实际使用的角度看，它的直角定位面可以直接贴合设备的垂直安装基准，三角斜撑的结构能在不额外增加过多型材重量的前提下，大幅提升整体的抗扭、抗弯折能力，避免单侧受力出现的结构形变。做这个结构的三维设计时，首先要考虑的是焊接工艺的可达性，所有焊缝的位置都要预留足够的焊枪操作空间，不能出现结构死角导致虚焊、漏焊的问题；其次要关注焊接后的形变余量，因为型材焊接过程中会有热变形，设计时要在直角贴合面预留后期铣削加工的余量，

　　保证安装后两个垂直面的垂直度公差能控制在设备安装要求的范围内。从结构受力的角度拆解，这个框架的直角边是主要的承载连接面，分别对接水平方向的安装平台和垂直方向的支撑立柱，斜向的撑杆把两个直角边的端点连接起来，形成稳定的三角形受力闭环，当垂直方向施加负载的时候，斜撑会把一部分竖直方向的力分解为沿型材轴向的拉力和压力，充分利用金属型材轴向承载能力强的特性，避免直角连接处因为弯矩过大出现焊缝开裂或者型材弯折的问题。在实际选型适配的时候，要根据实际承载的负载重量、安装空间的边界尺寸来调整型材的截面规格，比如如果是用来支撑小型气动工装、检测工位的置物台，选用常规的矩形钢管就可以满足刚性要求，如果是用来承托较重的动力头、焊接工装夹具，

　　就要适当加大型材的壁厚，同时在直角连接处增加三角加强筋，进一步提升节点的抗疲劳强度。安装边界方面，这类框架的水平安装面通常会预留对应的螺栓过孔，孔位要和下方的安装平台T型槽或者预埋螺母的位置对齐，垂直面的连接孔也要匹配被支撑构件的安装孔距，设计时要注意孔边距不能过小，避免螺栓锁紧的时候压溃型材边缘。很多新手在做这类焊接框架设计的时候，容易忽略焊接坡口的设计，直接把型材对接平焊，这样的焊缝熔深不足，在承受交变负载的时候很容易开焊，正确的做法是在对接位置开出合适角度的坡口，保证焊缝能熔透型材的整个壁厚，同时在焊接完成后做去应力处理，减少后期使用过程中因为残余应力释放导致的框架变形，影响安装精度。另外这个框架的三角构型还有一个优势，

　　就是自身的定位稳定性好，在没有额外固定的情况下，放置在水平面上也能保持直立状态，方便车间现场临时摆放工件、作为临时支撑使用，不需要额外做辅助固定就能完成短时间的承重作业。做三维建模的时候，要把每一段型材的下料长度、切口角度都精准定义，尤其是斜撑和两个直角边的对接切口，要做相贯线的适配，保证下料后型材拼接的缝隙均匀，减少焊接时的填充量，也能降低焊接变形的概率。还要注意框架的边缘倒角处理，所有外露的型材端头都要做钝边或者倒角，避免安装调试的时候划伤操作人员，也能减少应力集中的问题，提升结构的疲劳寿命。在不同的应用场景里，这个框架还可以做灵活的拓展，比如在水平面上加装防滑垫板、在垂直面上加装调节腰型孔，就可以作为高度可调的支撑挡块使用；如果在斜撑上加装安装板，还可以固定小型的气动元件、传感器支架，拓展成小型的功能安装基座。这类结构看似简单，但是在非标设计里的实用性非常强，不需要复杂的加工设备，只需要切割、焊接、简单的端面打磨就可以完成制作，制作周期短，成本低，刚性表现完全能满足大部分中轻载场景的使用需求，是车间现场快速搭建工装、改造设备时非常实用的一类基础结构件。
