带安装孔位的机加工小型块状零件

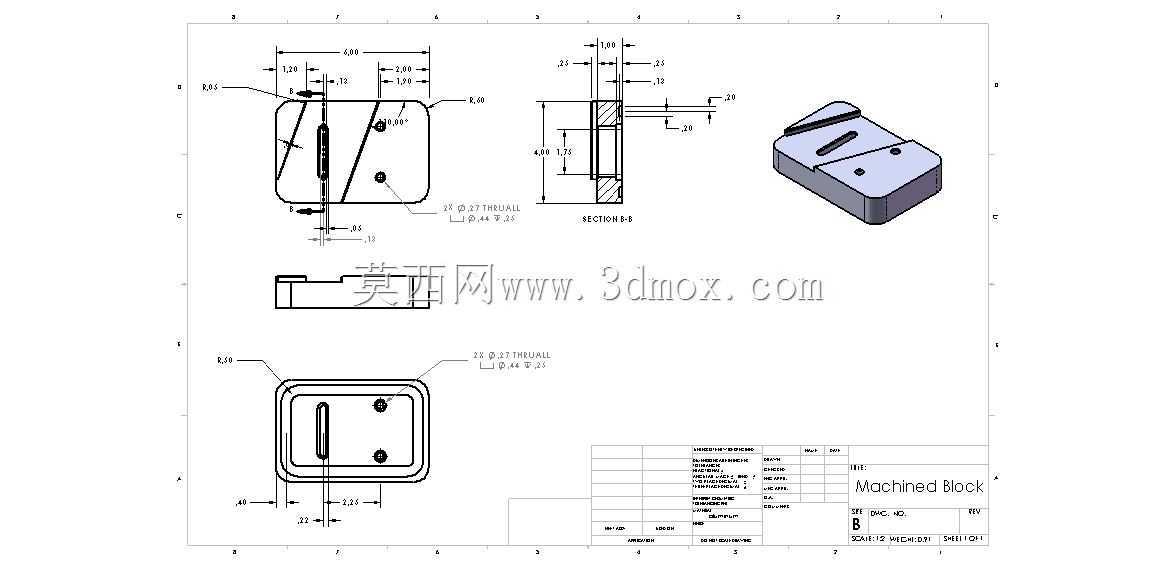

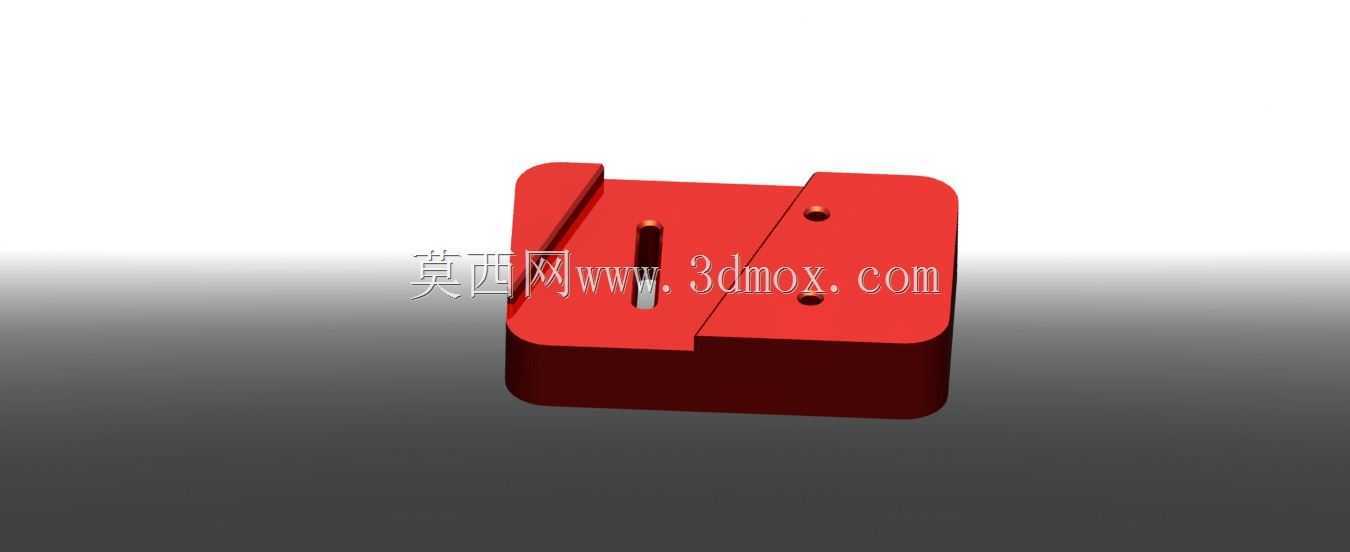

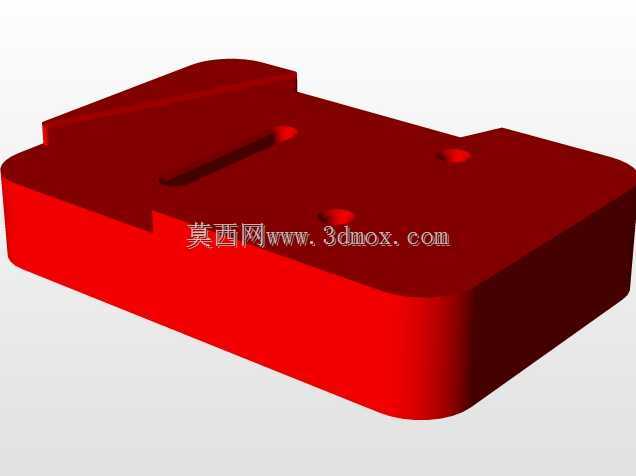

　　这类小型机加工块状零件，多应用在中小型自动化设备的工位定位、小型工装夹具的承载连接场景中，也常作为非标设备里的辅助安装基座，用来固定小型检测元件、导向件或者微型执行组件，在3C电子组装设备、小型包装线的辅助工位上十分常见，承担着部件定位、载荷传递、安装基准的多重作用。从结构设计来看，零件整体采用带圆角的矩形块状基体，边角做圆角处理一方面是避免机加工后锐边划伤装配人员，另一方面也能减少应力集中，提升零件在受交变载荷时的结构强度，避免边角位置出现应力开裂的问题。基体上设计的两个圆形安装通孔，孔位做了精确的位置度公差约束，装配时可以通过内六角螺丝穿过孔位，将整个块体固定在设备的安装基板上，孔位周边预留的沉台结构，

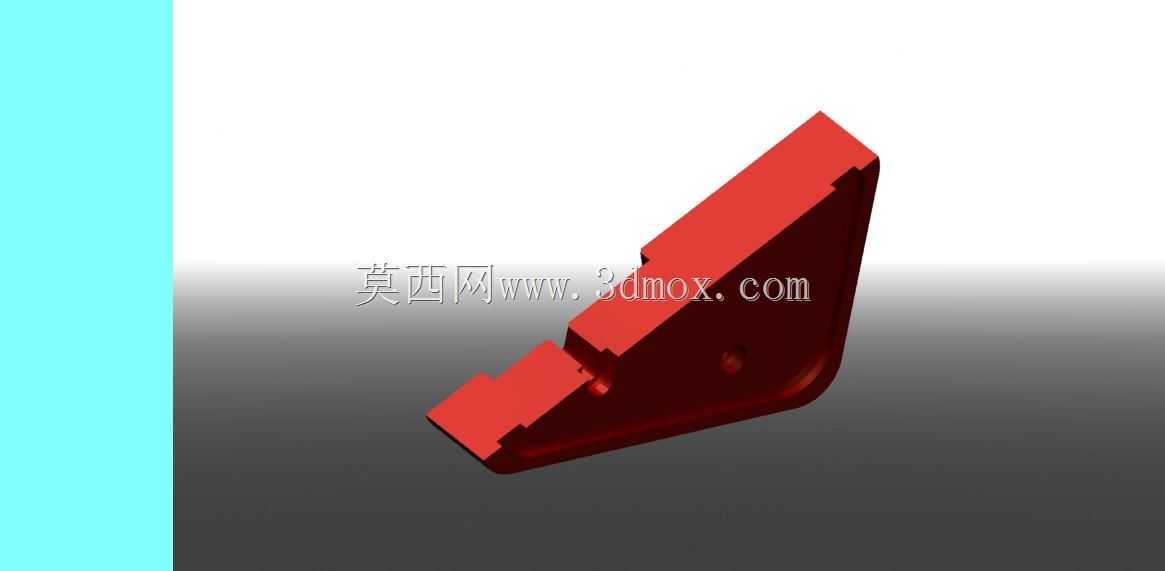

　　能够让螺丝头部完全沉入零件表面以下，不会突出零件装配面，避免对后续安装在块体上的其他部件造成干涉。零件侧面设计的长条形通槽，是用来穿设线缆或者作为小型导向件的滑动轨道，槽的两侧面做了平行度公差要求，槽宽尺寸按照常用的微型导向件规格设计，能够直接适配标准的微型导轨条或者传感器的感应片滑动，不需要二次加工。零件的厚度方向做了阶梯结构设计，不同高度的平面分别承担不同的安装功能，较高的平面用来安装需要一定高度差的检测元件，较低的平面则作为贴合安装基准面，和设备基板完全贴合，保证安装后的平面度精度。从尺寸边界来看，零件整体长宽尺寸控制在小型安装件的常用范围内，不会占用过多的设备安装空间，厚度方向的尺寸经过载荷校核，

　　在承受常规的静态安装载荷以及小型部件动作带来的冲击载荷时，不会出现形变问题。设计过程中，所有的加工面都标注了对应的粗糙度要求，安装基准面的粗糙度要求更高，保证和基板贴合时没有间隙，安装孔的位置公差和长槽的形位公差都按照实际装配需求设定，既不会因为公差过严提升不必要的加工成本，也不会因为公差过松导致装配后出现定位偏差。这类零件在实际加工时，一般采用整块铝型材或者45号钢作为毛坯，通过铣床完成外形、孔位、槽体的粗加工，再通过精铣保证各个基准面的精度，最后做表面氧化或者发黑处理，提升零件的防锈能力和表面耐磨性能。在实际设备装配场景中，这类零件往往不需要做复杂的调整，只要按照孔位锁付螺丝就能完成安装，因为设计阶段已经把各个配合面的公差、

　　安装间隙都做了预留，装配后能够直接保证安装在其上的部件位置精度，减少现场装配的调试时间。很多小型非标设备在设计时，都会优先选用这类结构成熟的块状安装零件，因为其结构简单，加工周期短，成本可控，同时能够满足大部分小型部件的安装定位需求，不需要单独设计复杂的定制化结构，能够有效缩短设备的整体设计和生产周期。在日常的设备维护中，这类零件因为结构简单，没有复杂的活动结构，故障率极低，只有在受到意外撞击导致孔位变形或者槽体磨损时才需要更换，更换时也不需要拆解周边过多的部件，直接松掉安装螺丝就能完成替换，维护成本很低。
