盘形槽凸轮机械传动结构三维数模

　　盘形槽凸轮是自动化机械里实现间歇往复动作最常用的刚性传动件之一，在包装机械的送料工位、轻工装配线的分度工位、机床的自动进给机构里都能见到这类结构的身影，它不需要额外的电控逻辑配合，仅靠自身轮廓曲线就能驱动从动件完成预设的升程、回程、停歇动作，整套动作的重复定位精度完全靠轮廓加工精度保证，比连杆机构的动作适配性更强，能实现任意规律的运动轨迹输出。

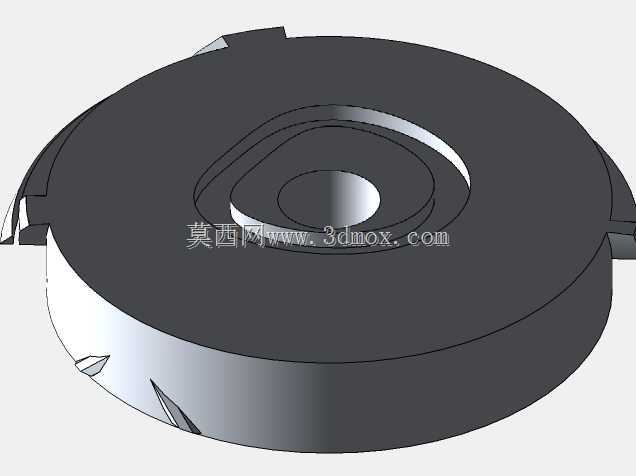

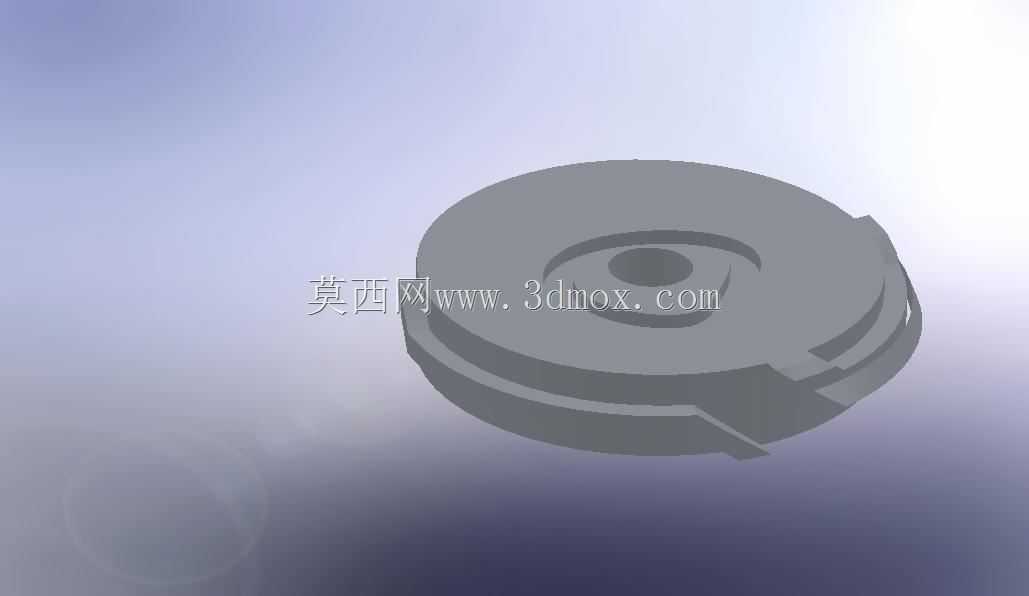

　　这款盘形槽凸轮采用双侧槽式结构设计，和传统的外轮廓盘形凸轮相比，槽型结构可以同时约束从动件的两个运动方向，不需要额外加装复位弹簧就能完成回程动作，能有效避免高速运转时从动件脱开轮廓的飞脱问题，适配中高速运转的自动化工位。凸轮基体采用圆盘式布局，中心设置同轴安装孔，孔位可根据配套轴径做公差适配，常规设计里安装孔会预留键槽位置，用来传递扭矩，避免凸轮和传动轴之间出现相对转动，保证动作相位的准确性。

　　从结构细节来看，凸轮的轮廓曲线按照从动件的运动规律做了平滑过渡处理，升程段采用等加速等减速曲线设计，能减少启动和停止阶段的刚性冲击，停歇段的轮廓做了同心圆弧处理，保证从动件在停歇周期内完全静止，不会出现微小窜动影响工位定位精度。凸轮的厚度根据从动件滚子的宽度做匹配设计，槽宽和滚子直径之间预留合理的滑动间隙，既不会因为间隙过大产生回程误差，也不会因为间隙过小出现卡滞磨损。

　　在实际设备装配时，这类凸轮的安装边界需要重点关注几个维度：首先是中心安装孔的同轴度要求，凸轮安装到传动轴上之后，端面跳动量需要控制在合理范围内，否则会导致从动件运动规律失真，出现额外的振动和噪音；其次是凸轮和从动件滚子的初始相位对齐，安装时需要将凸轮的停歇段轮廓对准从动件初始位置，再锁紧固定键和锁紧螺钉，避免开机后动作相位错位，引发机构碰撞。另外凸轮的外圆直径决定了整套凸轮机构的安装空间，选型时需要确认设备内部的安装腔尺寸，保证凸轮运转时不会和周边的机架、其他传动件产生干涉。

　　从功能特性上来说，槽式盘形凸轮的负载能力比平面外凸轮更强，因为槽的双侧侧壁都能承受驱动力，既可以传递推程的驱动力，也可以直接拉动从动件回程，适合需要双向驱动、动作节拍固定的自动化工位。比如在纸盒成型机的折边工位，这类凸轮可以驱动折边杆按照预设轨迹完成折边、退回、停歇的整套动作，不需要额外的气缸或者伺服电机单独控制，能大幅简化设备的电控结构，降低设备的制造成本和后期维护难度。在自动装配设备的送料分度工位，凸轮可以驱动分度盘完成精准的转位、定位动作，重复定位精度可以满足小零件装配的公差要求，长期运转的稳定性比气动分度机构更高，不会因为气压波动出现定位误差。

　　设计这类凸轮结构的时候，首先要根据工位的动作节拍要求，确定凸轮的运转转速、升程大小、停歇角度，再反推轮廓曲线的参数，曲线设计完成后需要做运动学仿真，验证从动件的速度、加速度曲线是否平滑，有没有突变点，避免出现刚性冲击导致机构过早磨损。另外槽的深度需要根据从动件的受力大小做设计，受力较大的工况下需要适当增加槽深和凸轮厚度，提升侧壁的结构强度，避免长期受力后侧壁变形，影响运动精度。凸轮的材质一般根据使用场景选择，中低速轻载工况可以采用45号钢调质处理后加工轮廓，高速重载工况则需要采用合金钢渗碳淬火，提升轮廓表面的硬度和耐磨性，延长使用寿命。

　　在实际维护场景中，这类凸轮机构只需要定期在槽内涂抹润滑脂，减少滚子和槽壁的磨损，定期检查安装螺钉的锁紧状态，确认凸轮没有出现轴向窜动和相位偏移，就能长期稳定运行。和其他间歇传动机构相比，盘形槽凸轮的结构更紧凑，不需要复杂的配套组件，单一个凸轮件配合带滚子的从动摆杆或者直动杆就能实现整套动作，在空间受限的小型自动化设备里应用优势非常明显。
