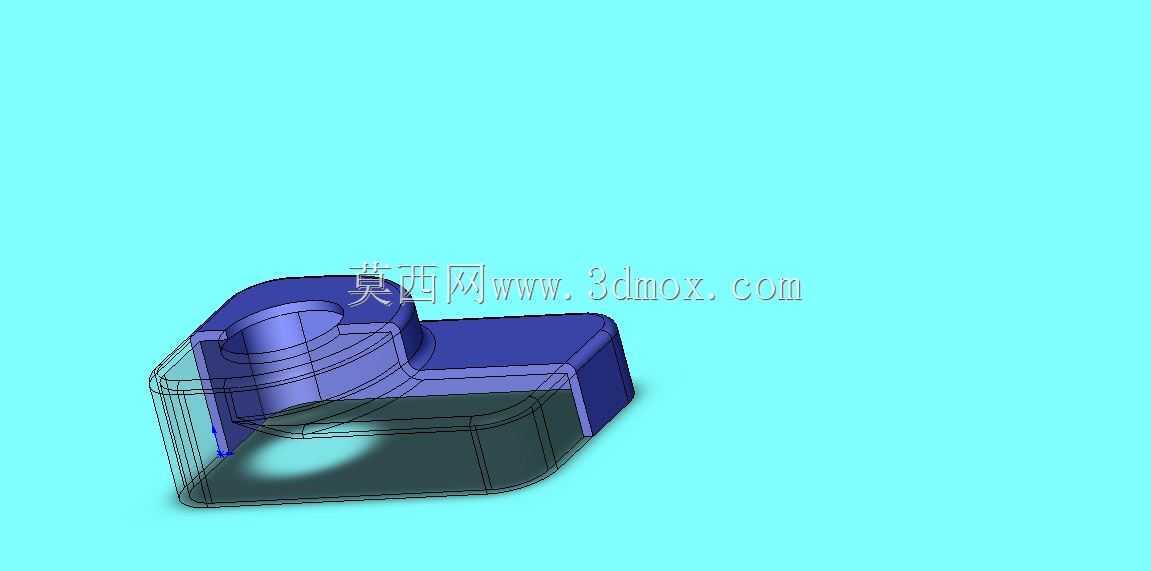

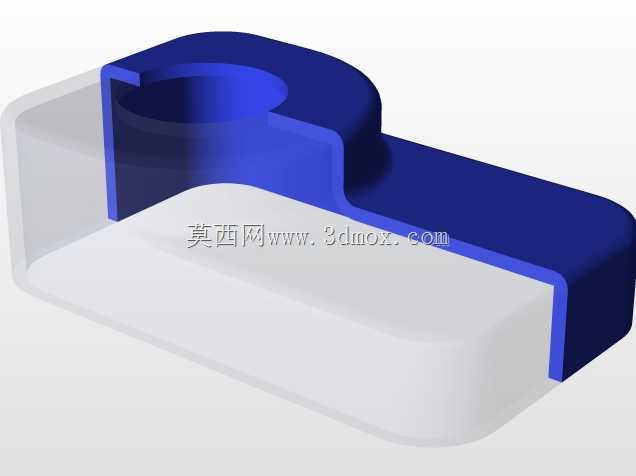

L型带半圆柱凸台机械连接结构件

　　这类带半圆柱凸台的L型结构件，多应用在轻工自动化输送线的侧边定位模组、小型工装夹具的侧向支撑单元中，实际装配时半圆柱凸台部分会嵌入对应安装座的半圆槽内，承担径向定位与周向防转的作用，下方L型延伸的平板结构则通过螺栓孔与相邻承载构件锁合，承担横向载荷传递的功能。从结构设计逻辑来看，半圆柱凸台的内径是匹配对应导向轴的关键尺寸，设计时需根据配合精度选择H7或者H8的公差带，避免装配后出现轴件卡滞或者间隙过大晃动的问题；凸台外侧的加厚壁厚是经过受力校核的，常规工况下承受150N以内的侧向冲击时不会出现应力集中开裂的情况，L型弯折处做了R3的圆角过渡，就是为了消除直角处的应力集中点，避免长期交变载荷下出现疲劳断裂。外形尺寸上，

　　半圆柱凸台的轴向高度与安装座的槽深保持一致，装配后端面与安装座表面齐平，不会突出干涉周边运动部件，L型平板的延伸长度根据实际安装跨距设计，底部的安装孔位采用长圆孔设计，预留了±2mm的装配调整余量，方便现场安装时微调位置，不需要重新扩孔。这类零件在实际生产中多采用6061铝合金或者POM工程塑料加工，铝合金材质的结构件多用于有一定强度要求的金属设备工装中，POM材质的则多用于有耐磨、低噪音要求的输送线导向部位，两种材质的结构在三维建模时的拔模角度、圆角处理逻辑一致，只是在壁厚设计上POM材质会适当加厚1-2mm，抵消塑料件成型时的收缩变形。建模过程中需要注意半圆柱凸台与L型平板的相交处做相切处理，避免加工时出现清角困难的问题，

　　凸台内孔的端面要做0.5mm的倒角，方便轴件插入装配，平板上的安装孔口同样做倒角处理，避免螺栓锁合时刮伤螺纹或者出现应力集中。在实际设备运行中，这类结构件不会单独作为承载主体，多是作为辅助定位、侧向支撑的连接件存在，比如在小型皮带输送机的侧边挡料机构中，这类零件就用来连接挡料板与输送机机架，半圆柱凸台套在调整杆上，可以沿着调整杆轴向滑动调整挡料位置，锁紧螺栓后即可固定挡料位置，调整便捷且定位可靠；在小型工装夹具中，这类零件可以作为侧向压头的安装座，半圆柱凸台内穿入导向轴，保证压头下压时的直线度，L型平板上安装压紧气缸，传递压紧力到工件表面。设计这类零件时不能只看静态受力，还要考虑实际工况下的振动影响，比如在有持续振动的设备上使用时，

　　安装孔的位置要加设防松垫片的接触平面，保证螺栓锁合后不会因为振动松脱，半圆柱凸台与轴的配合间隙不能过大，否则振动会导致凸台内孔快速磨损，缩短零件使用寿命。建模时的特征拆分也需要贴合加工工艺，半圆柱凸台部分采用旋转特征加拉伸切除的方式构建，L型平板采用拉伸凸台特征构建，相交处的圆角采用全圆角处理，保证加工时可以用R刀一次走刀成型，不需要额外的清角工序，降低加工成本。零件的安装边界需要提前核算，半圆柱凸台的外径不能超过安装座槽宽的上限，L型平板的外侧边缘不能超出设备的安全防护范围，避免运动时刮碰操作人员或者周边管线，平板底部与安装面的接触平面要保证平面度在0.1mm以内，避免锁合后零件出现倾斜，导致定位精度偏差。
