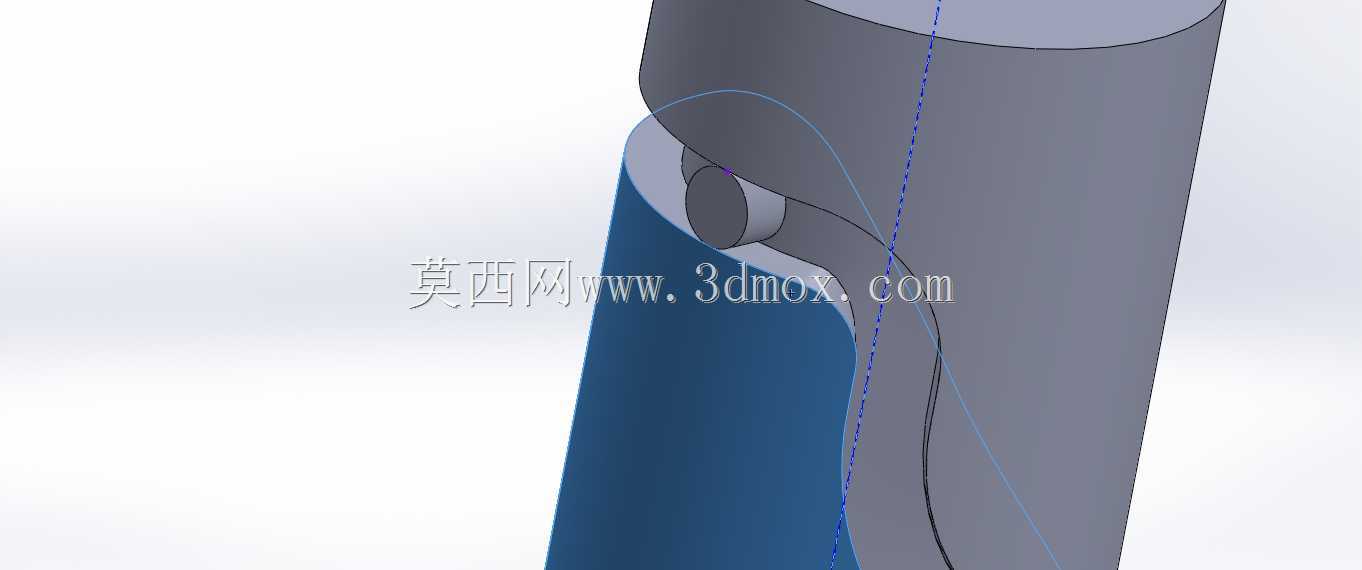

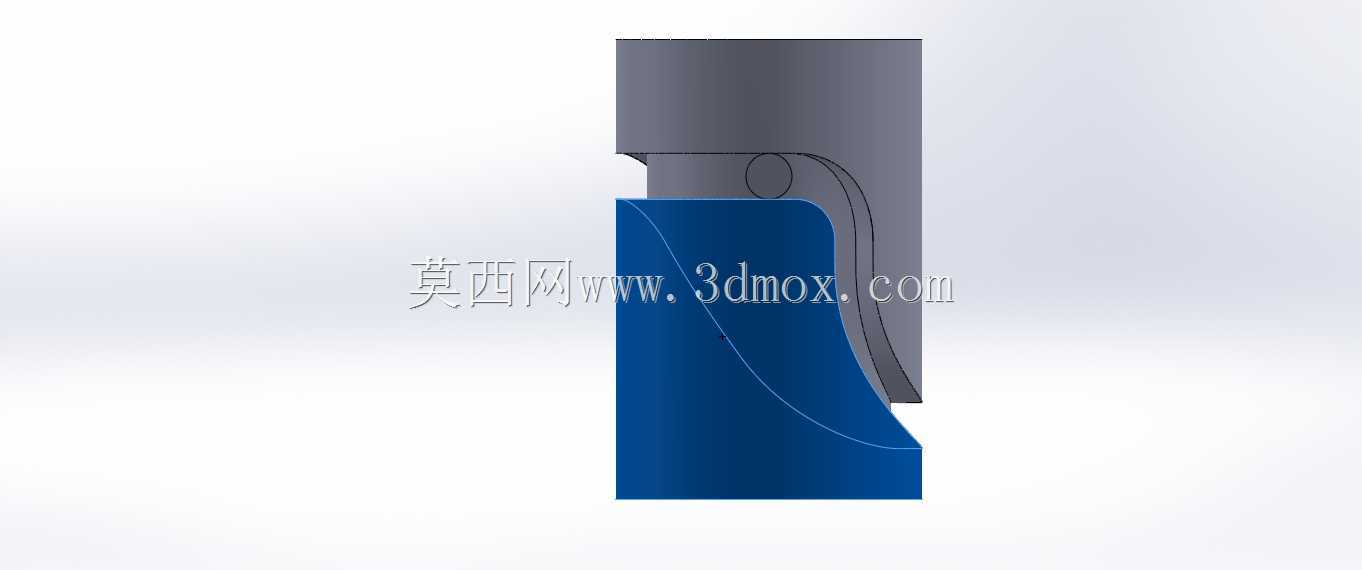

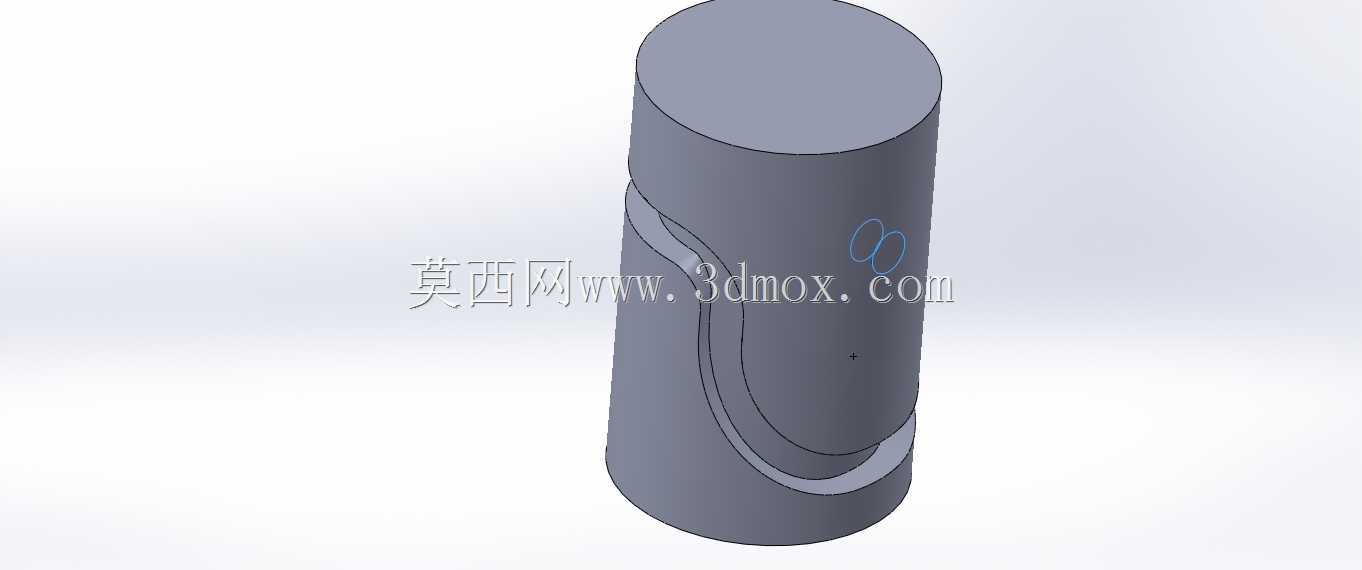

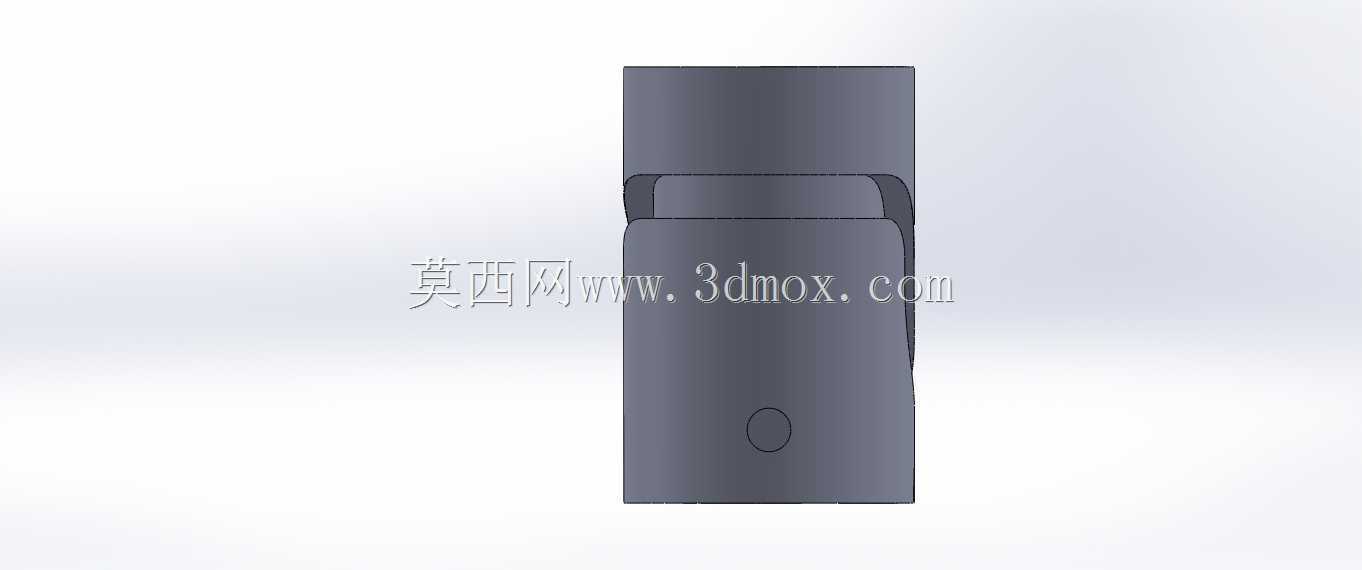

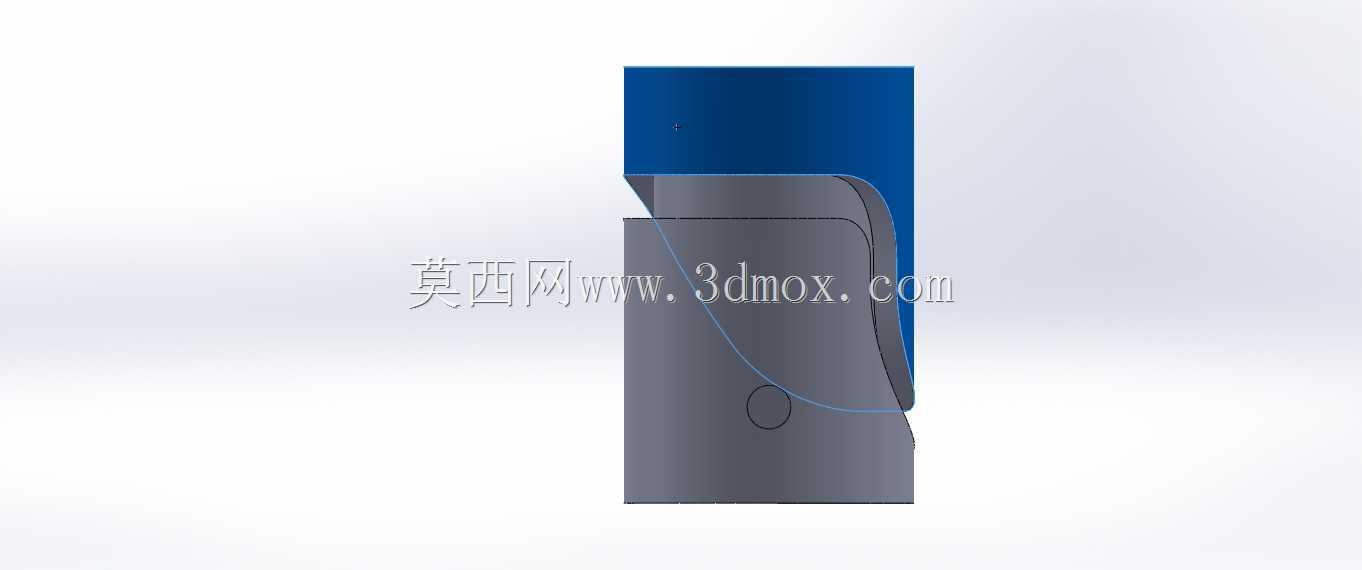

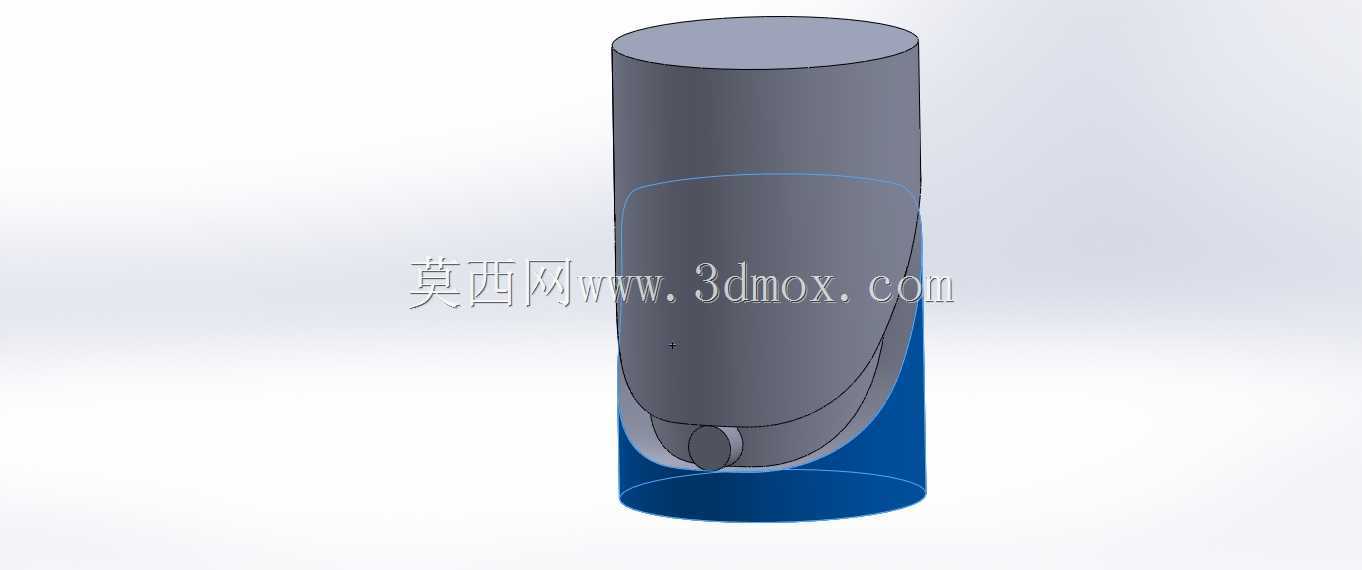

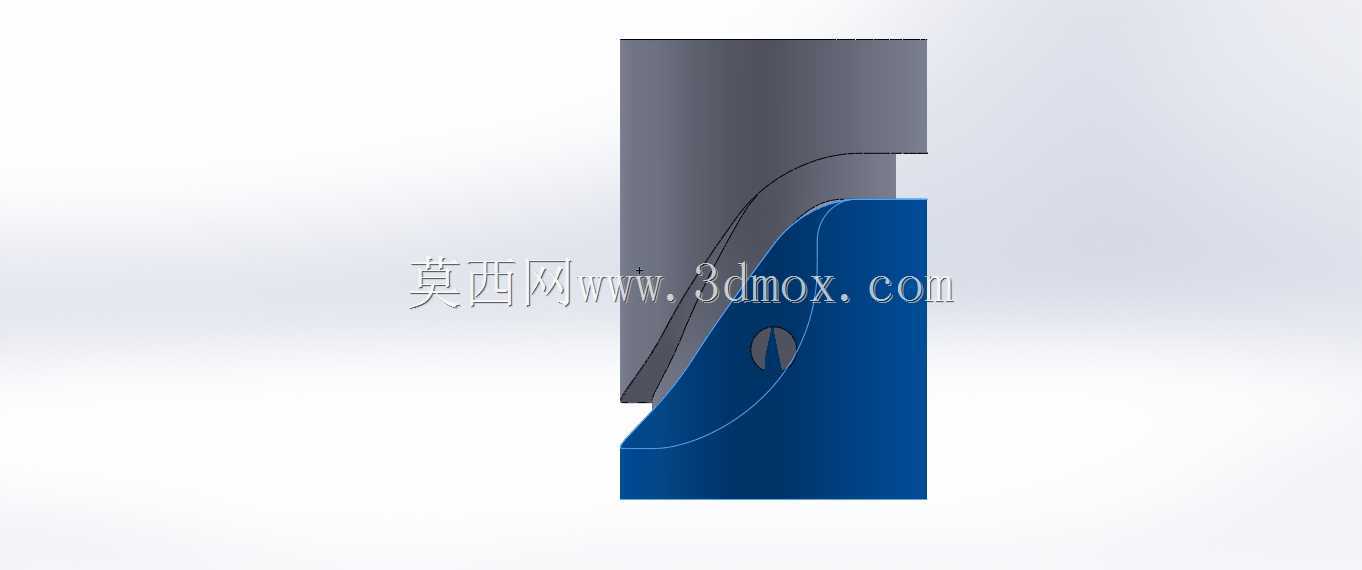

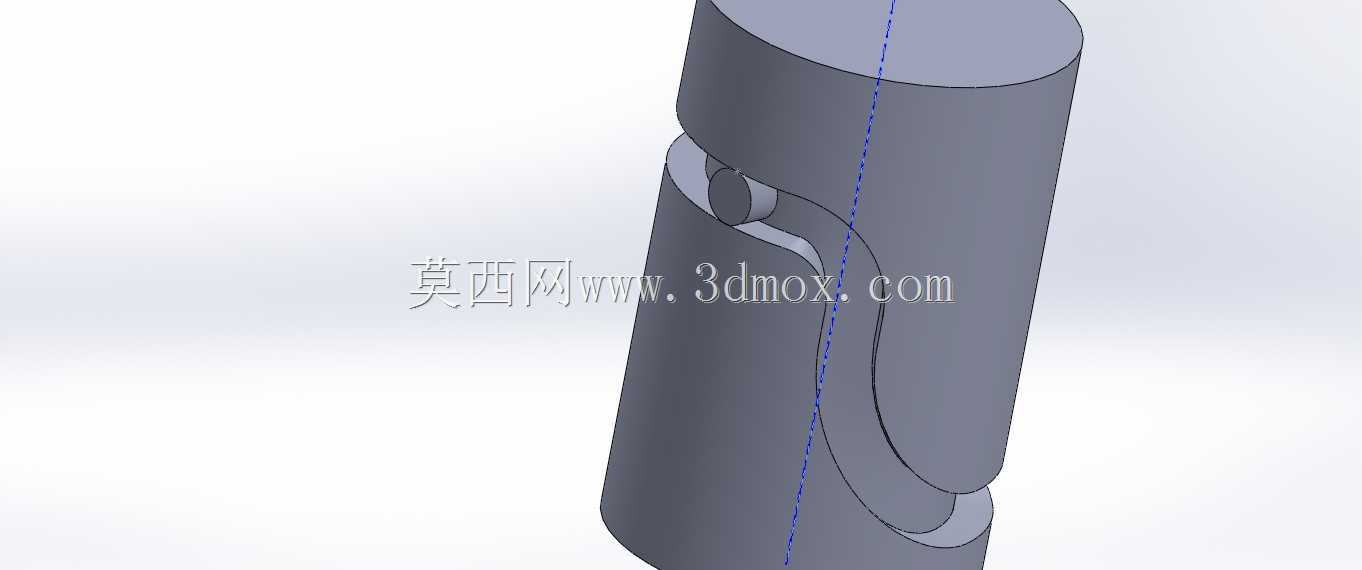

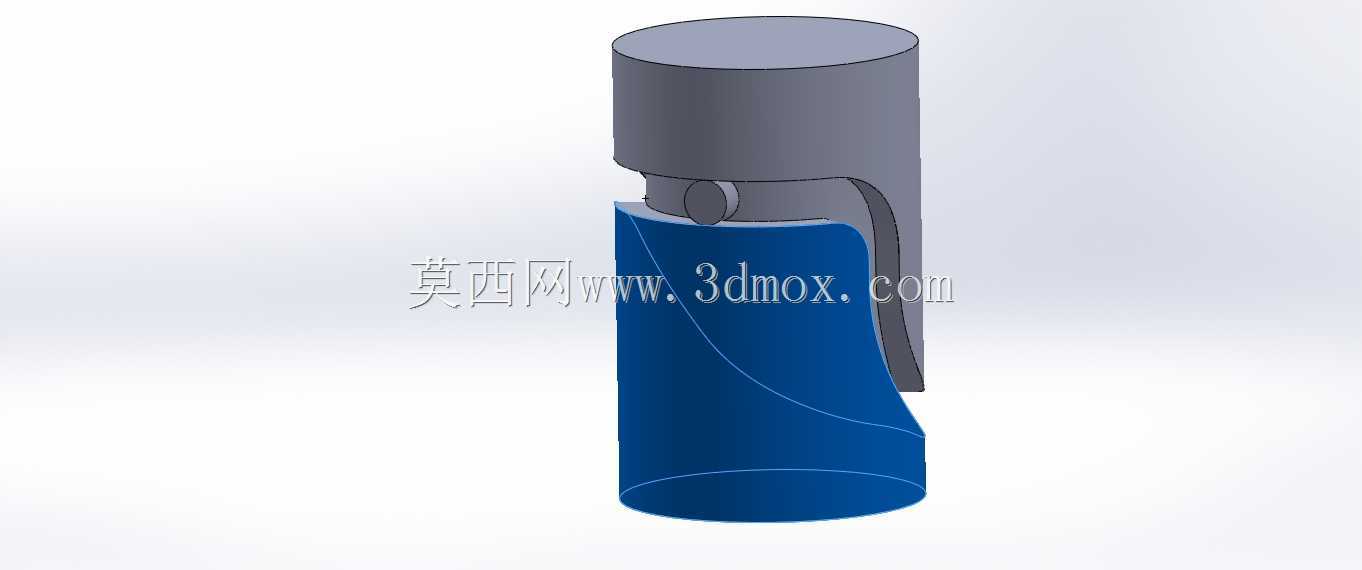

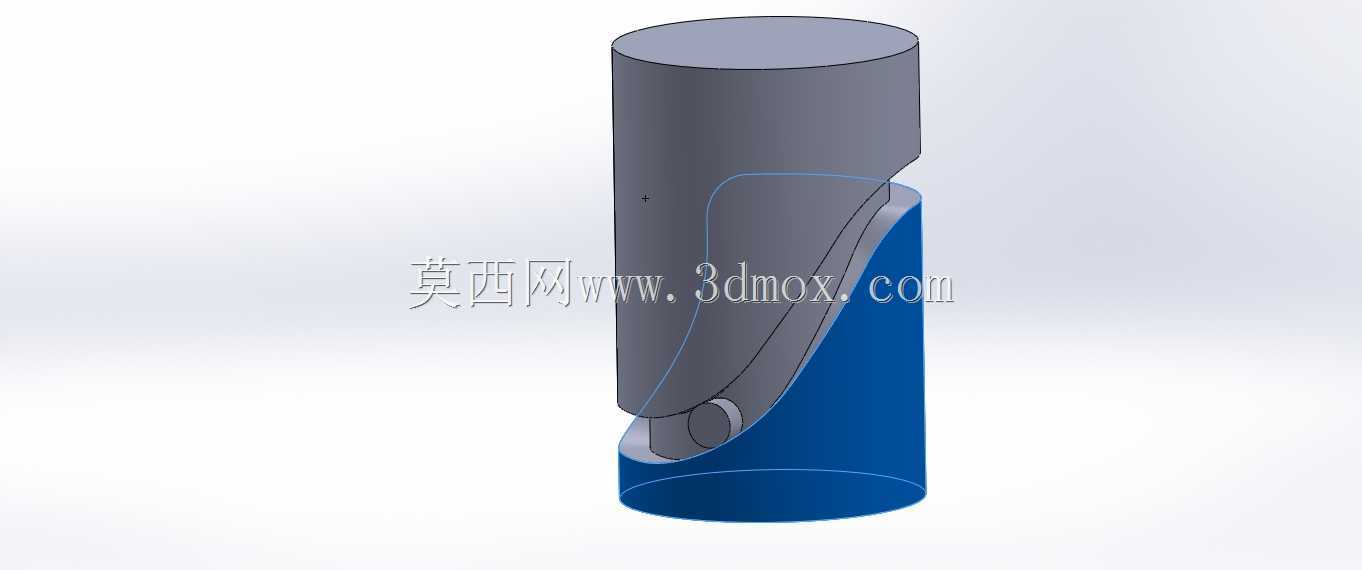

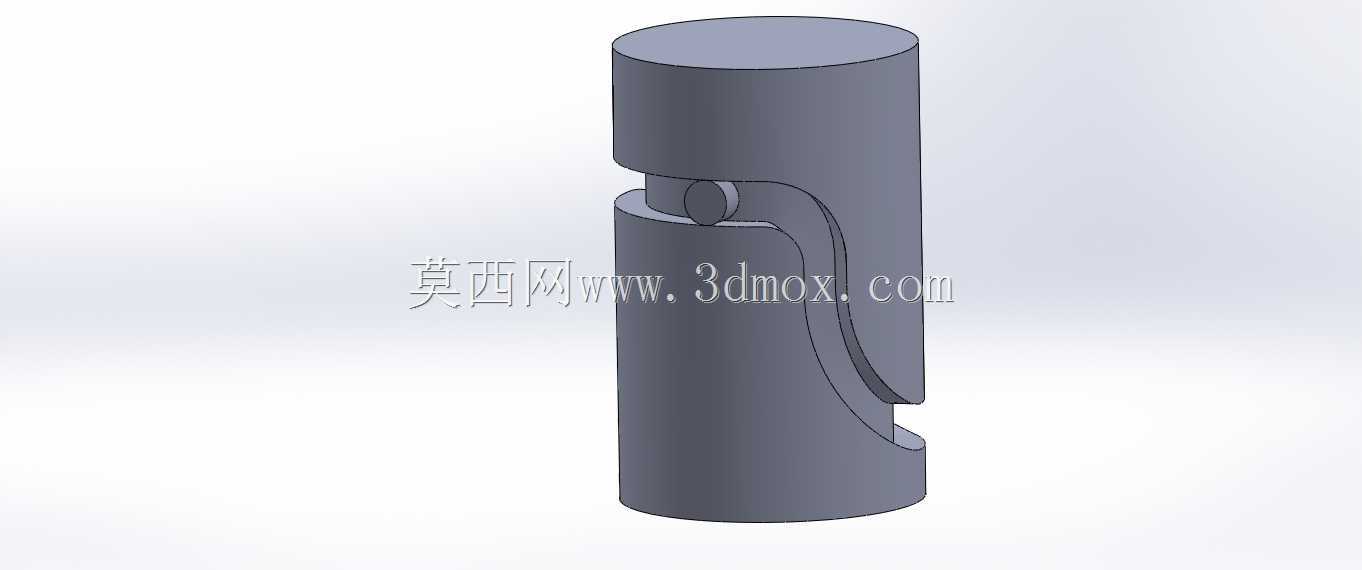

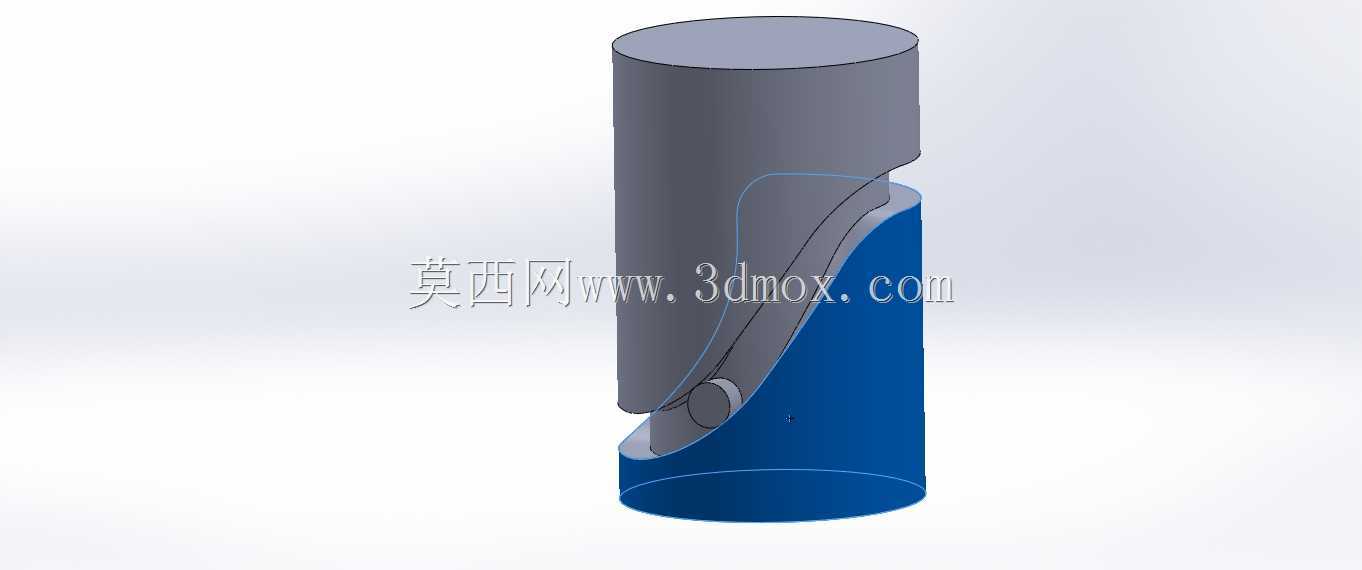

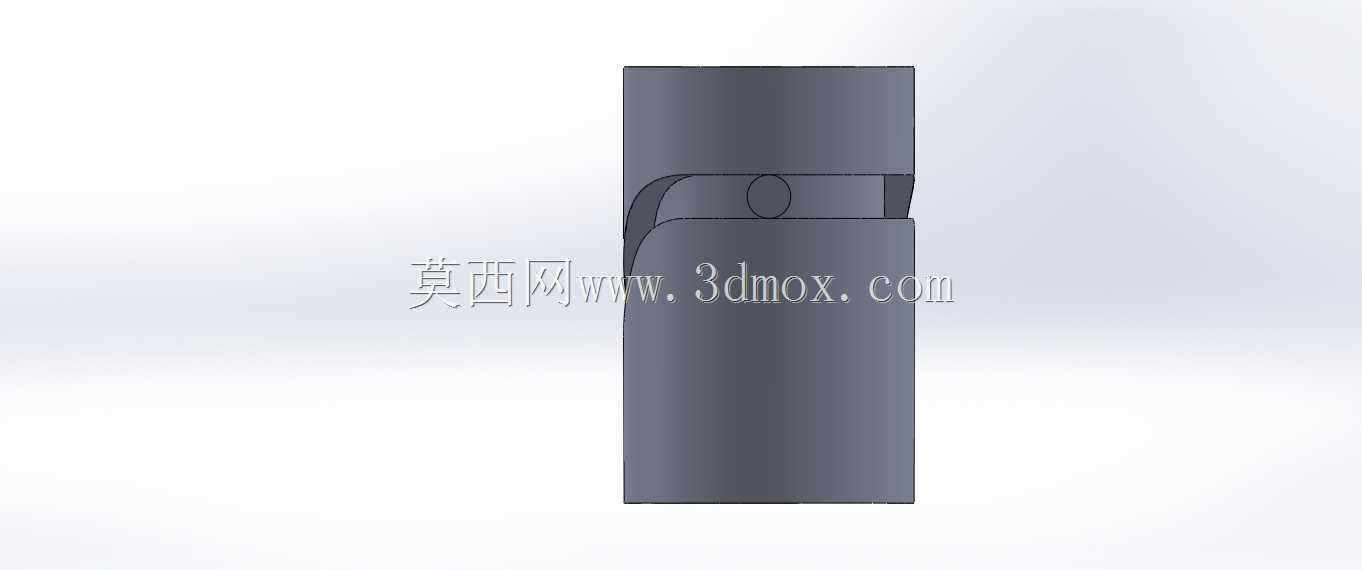

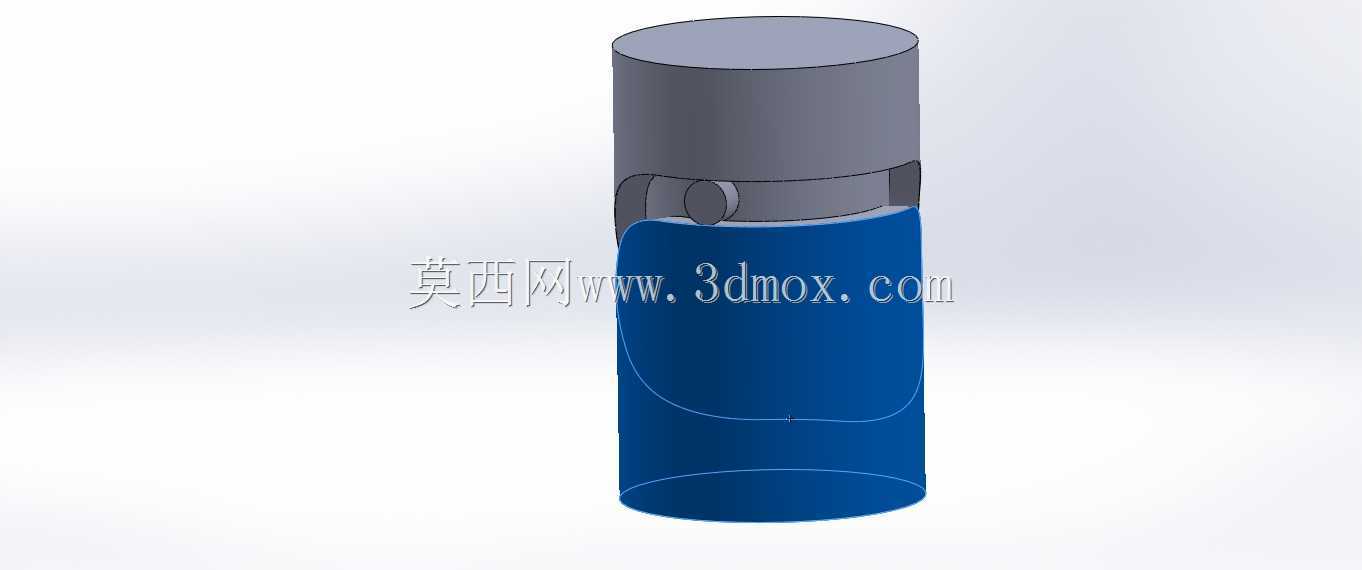

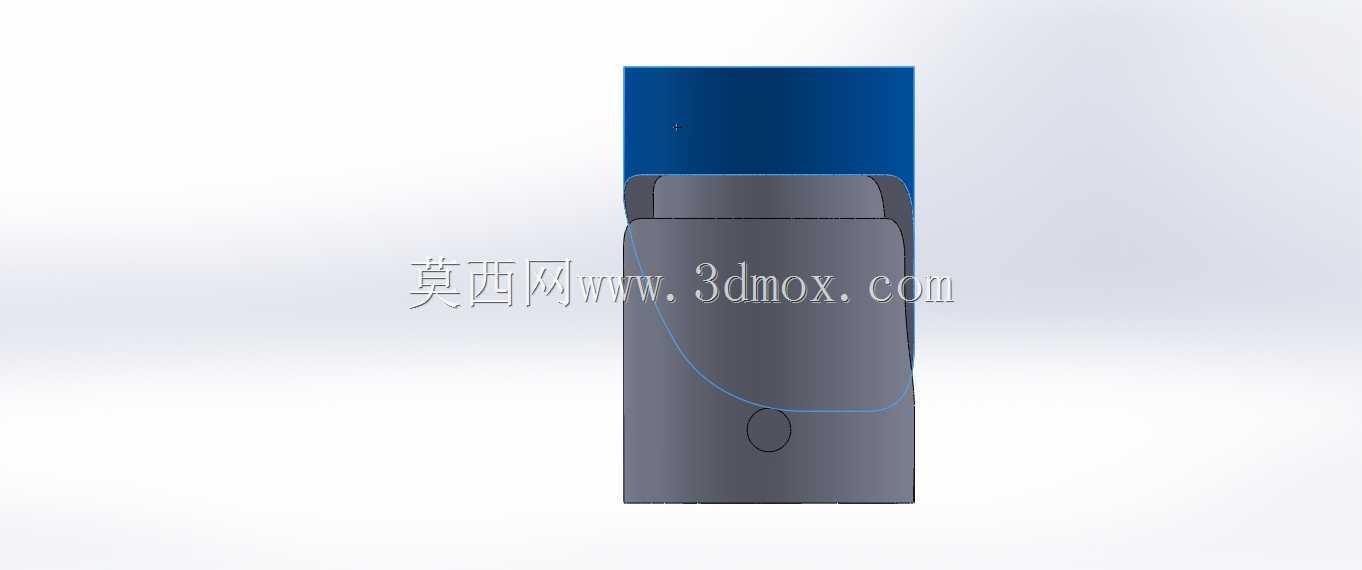

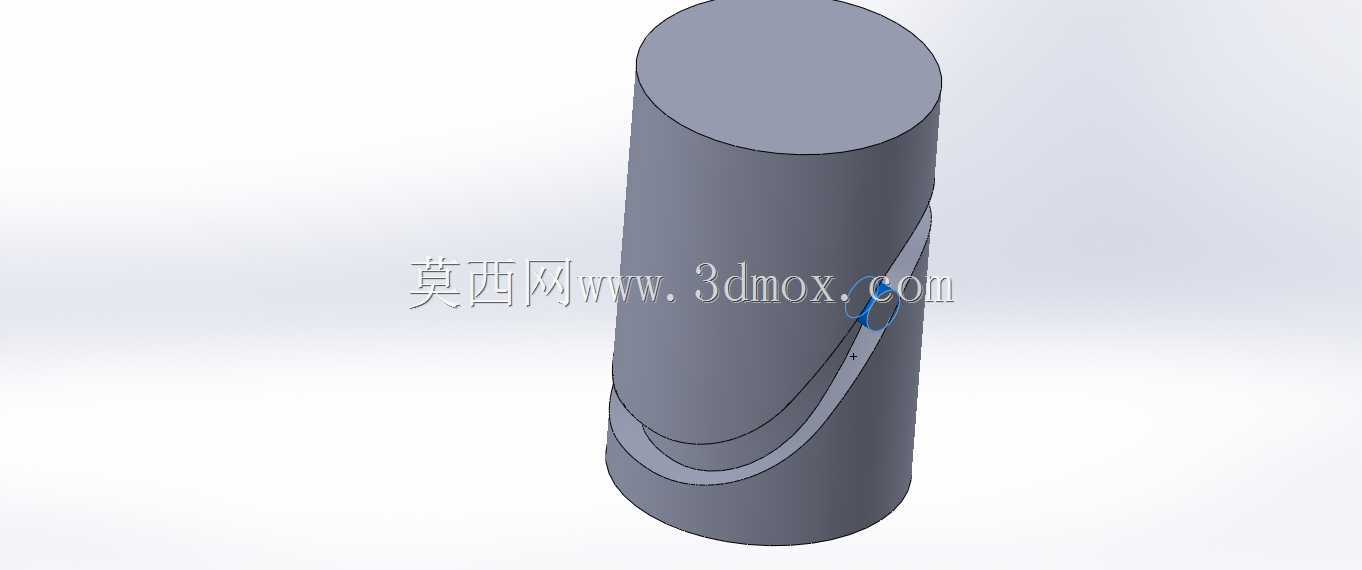

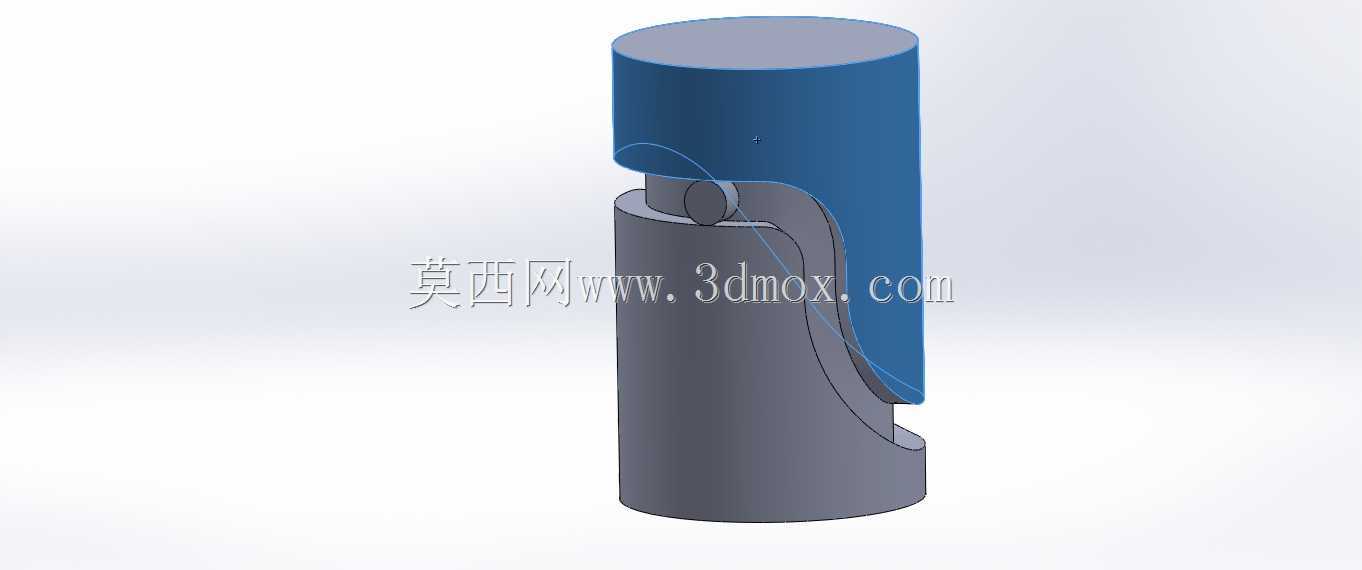

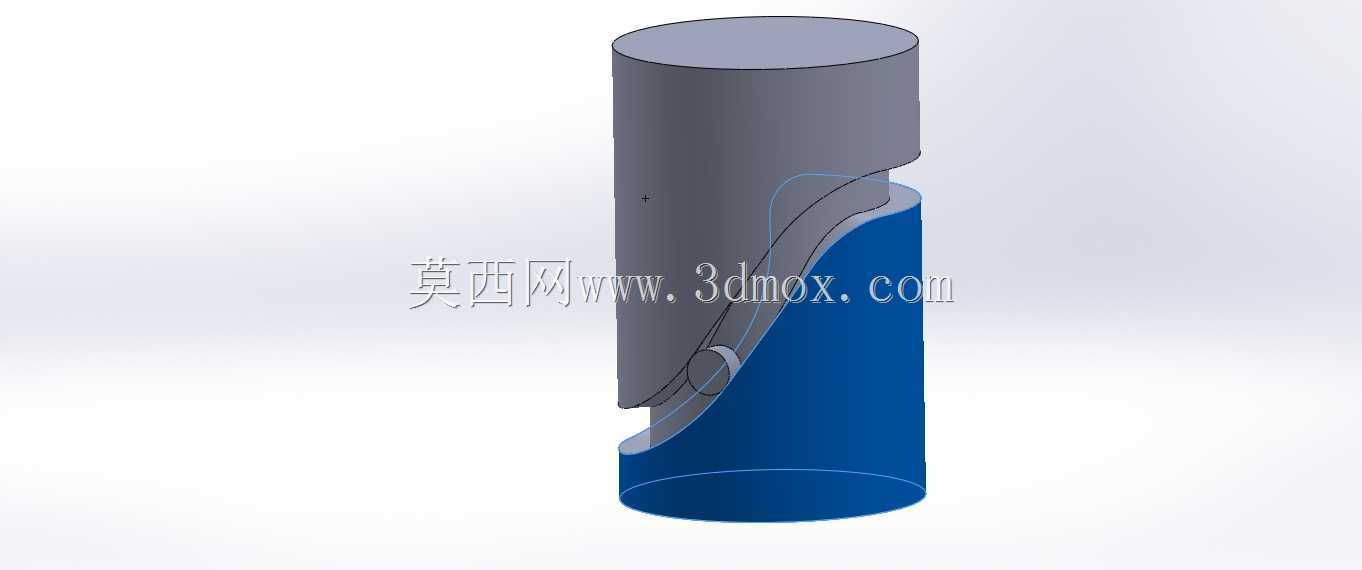

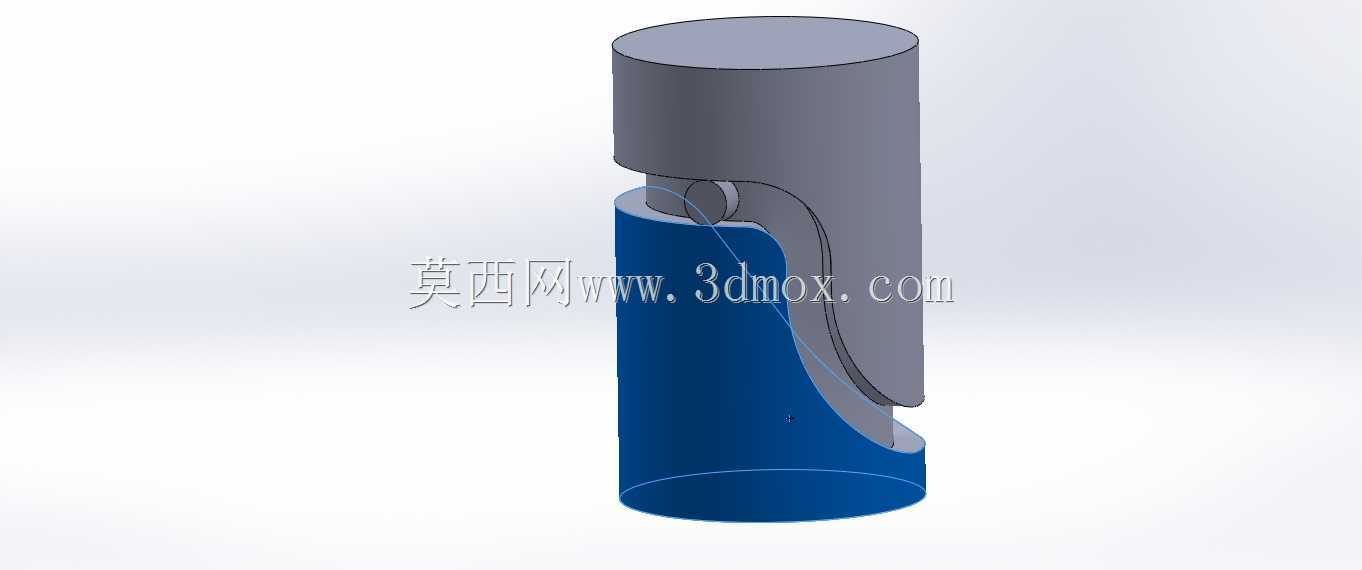

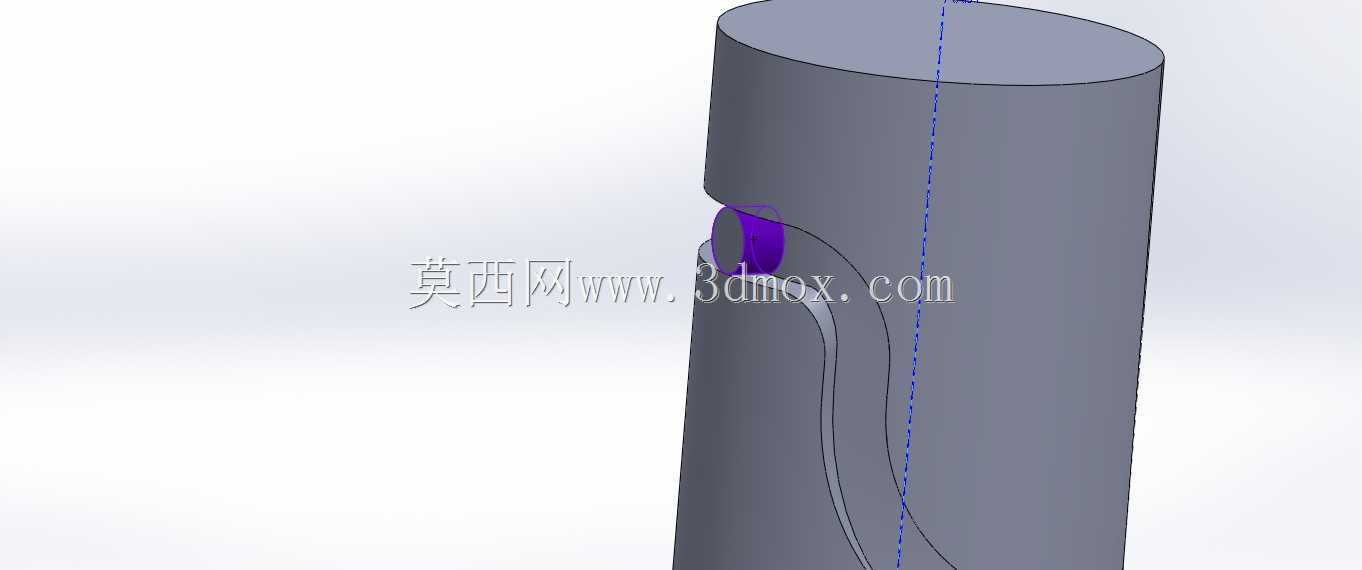

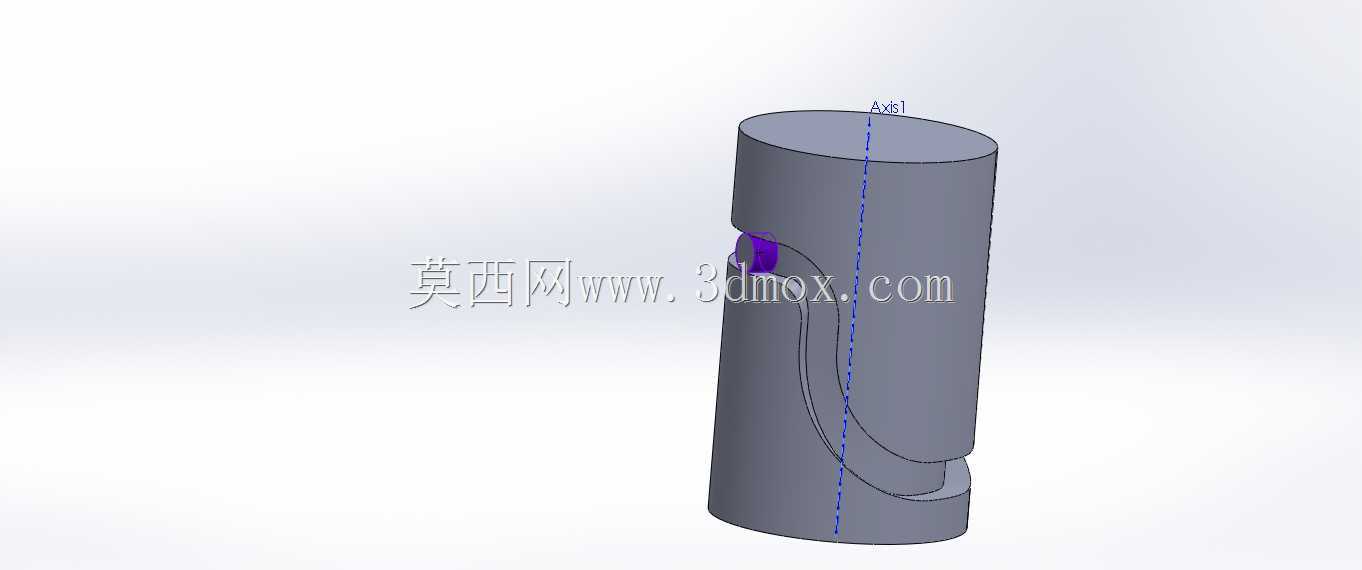

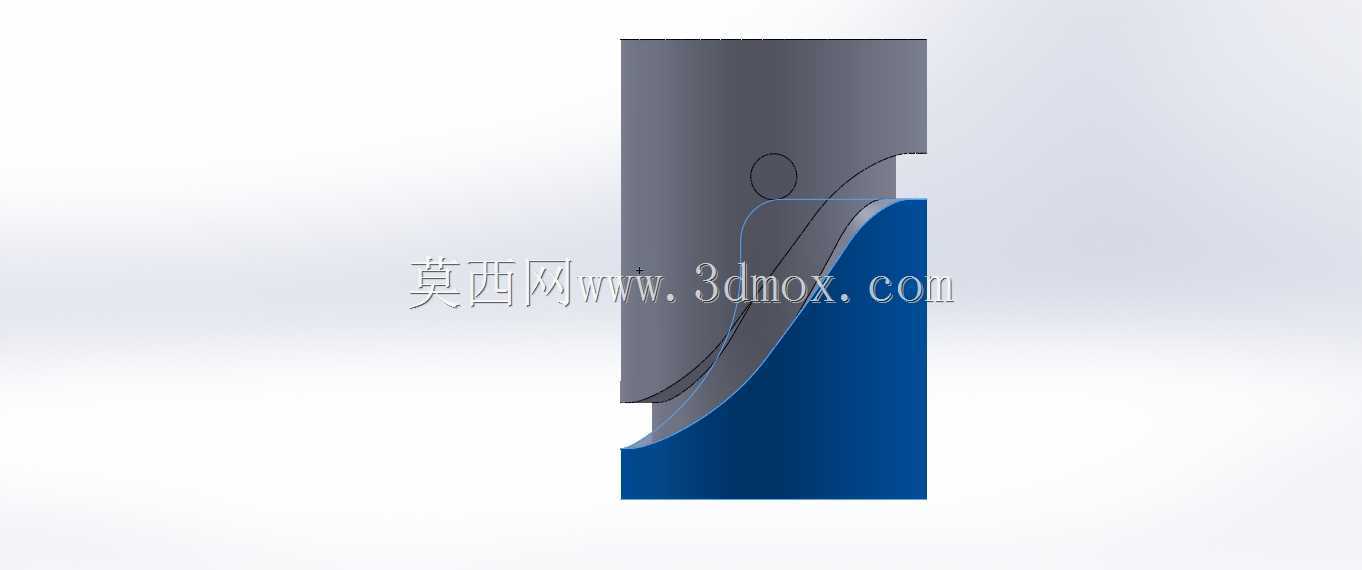

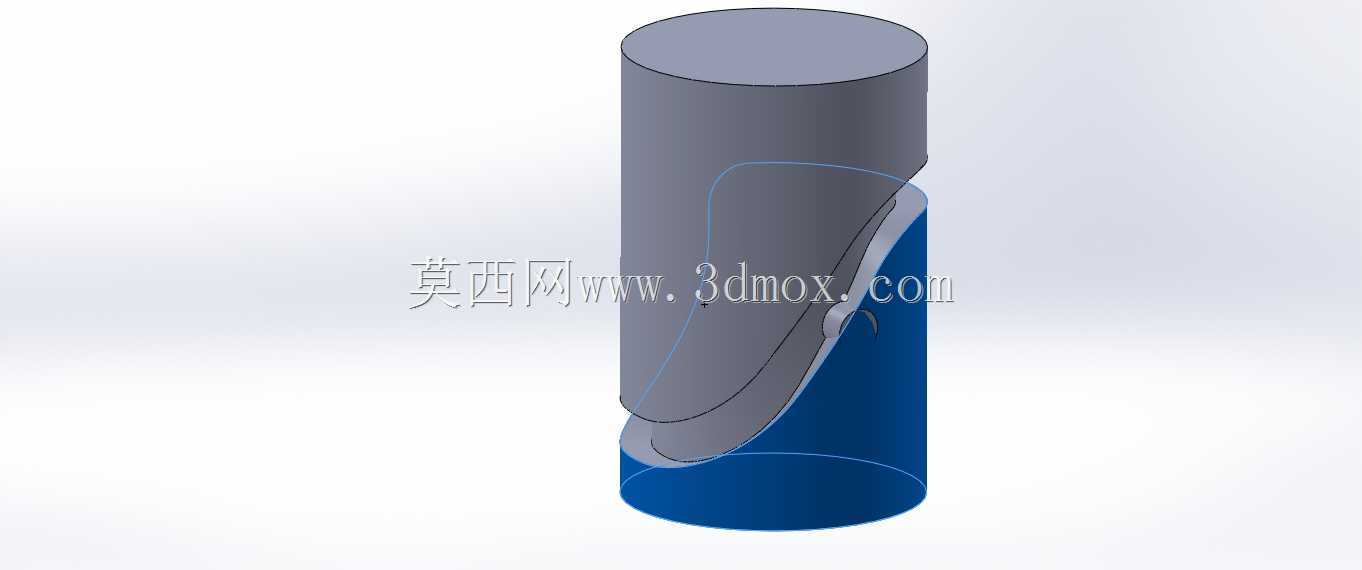

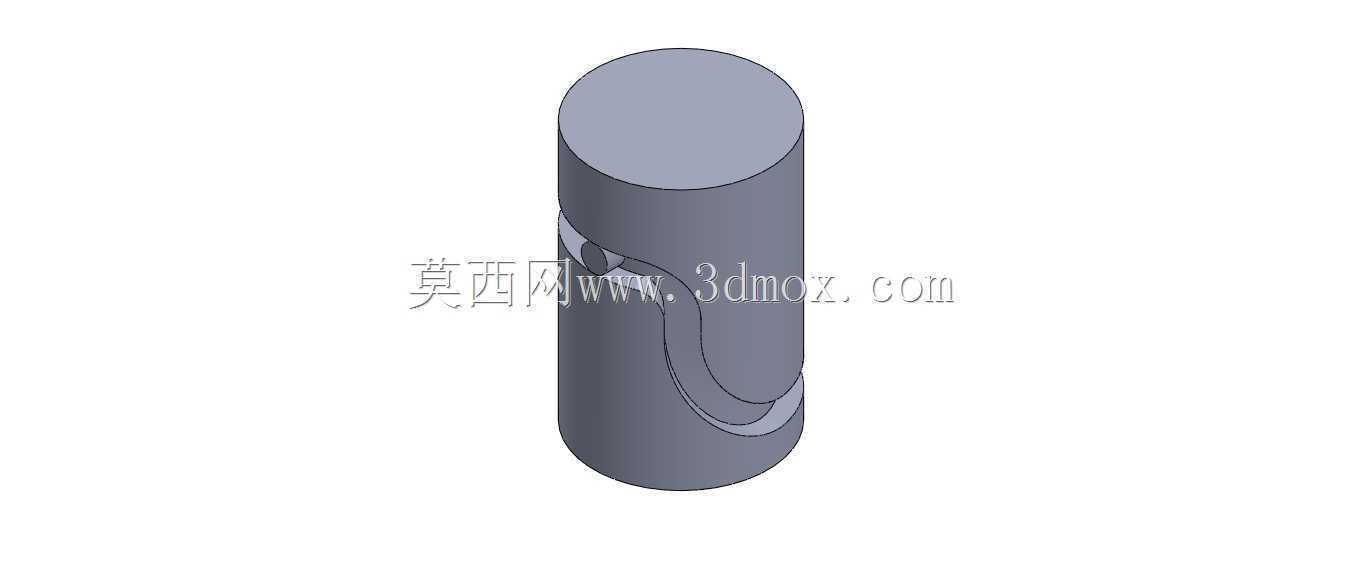

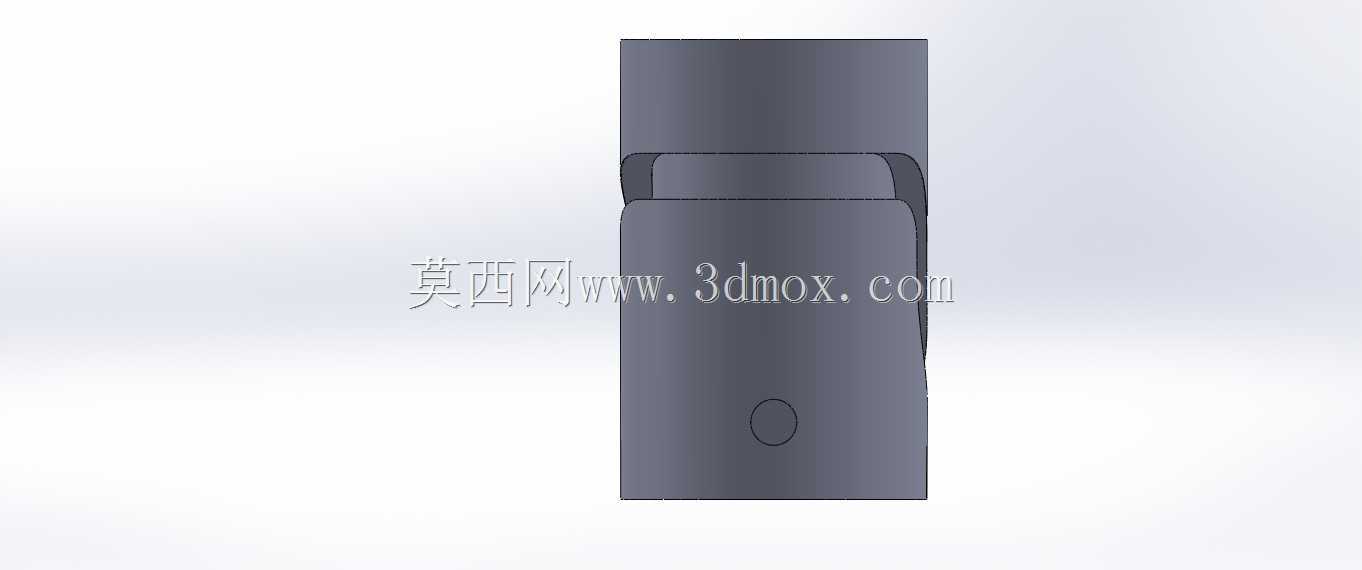

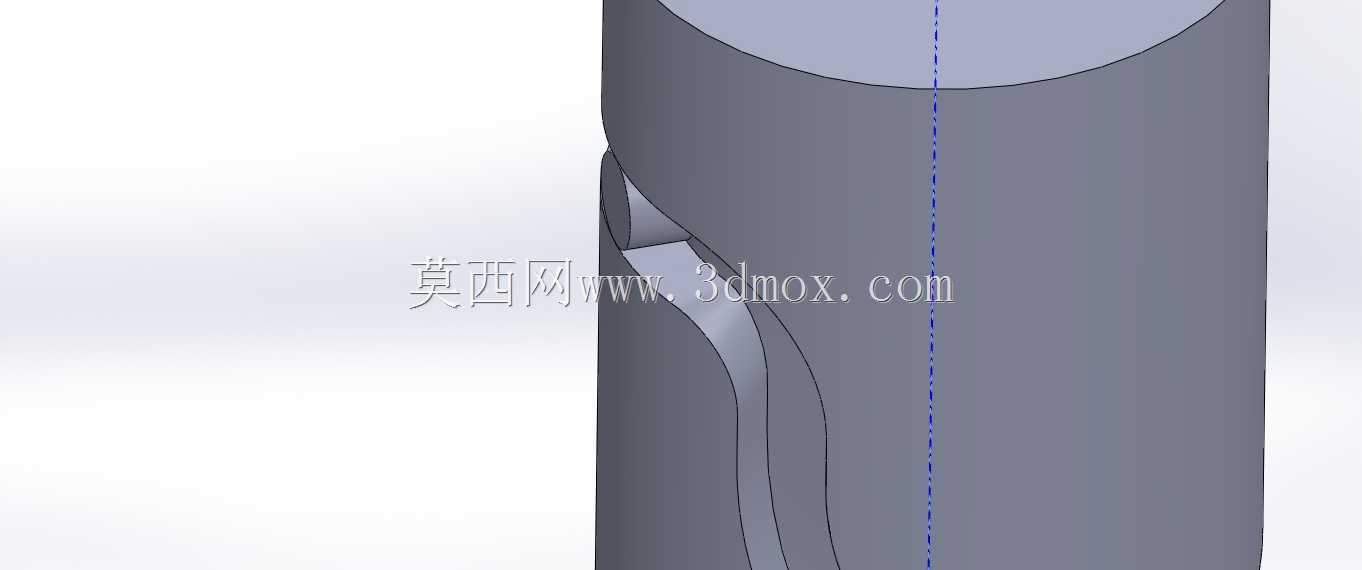

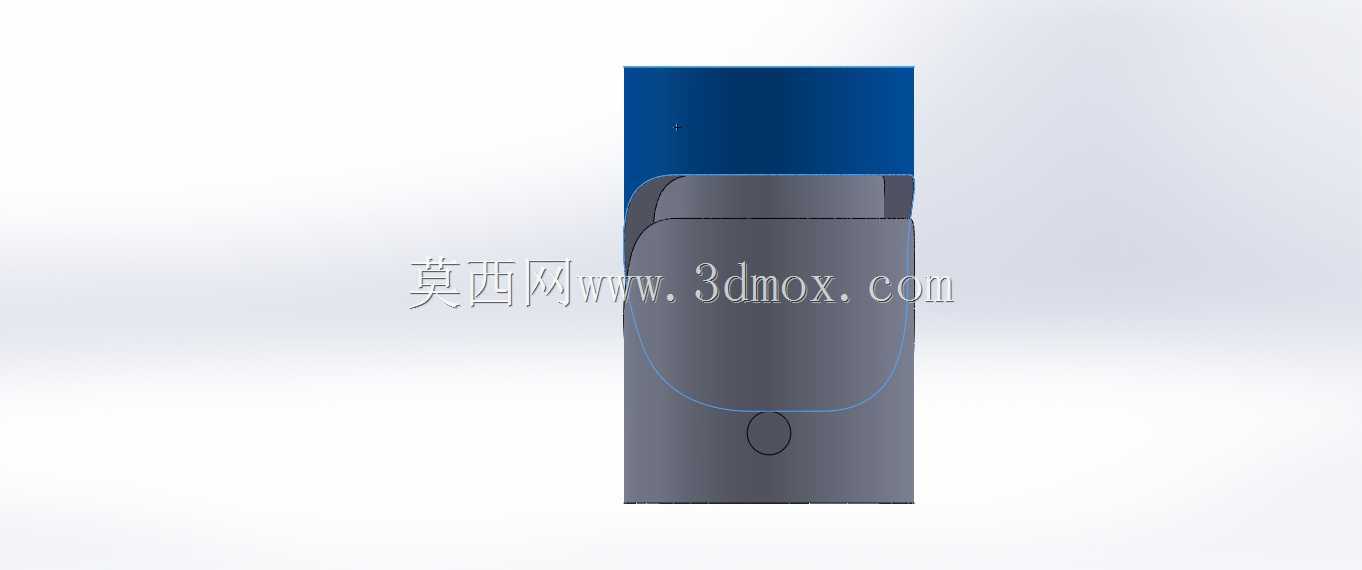

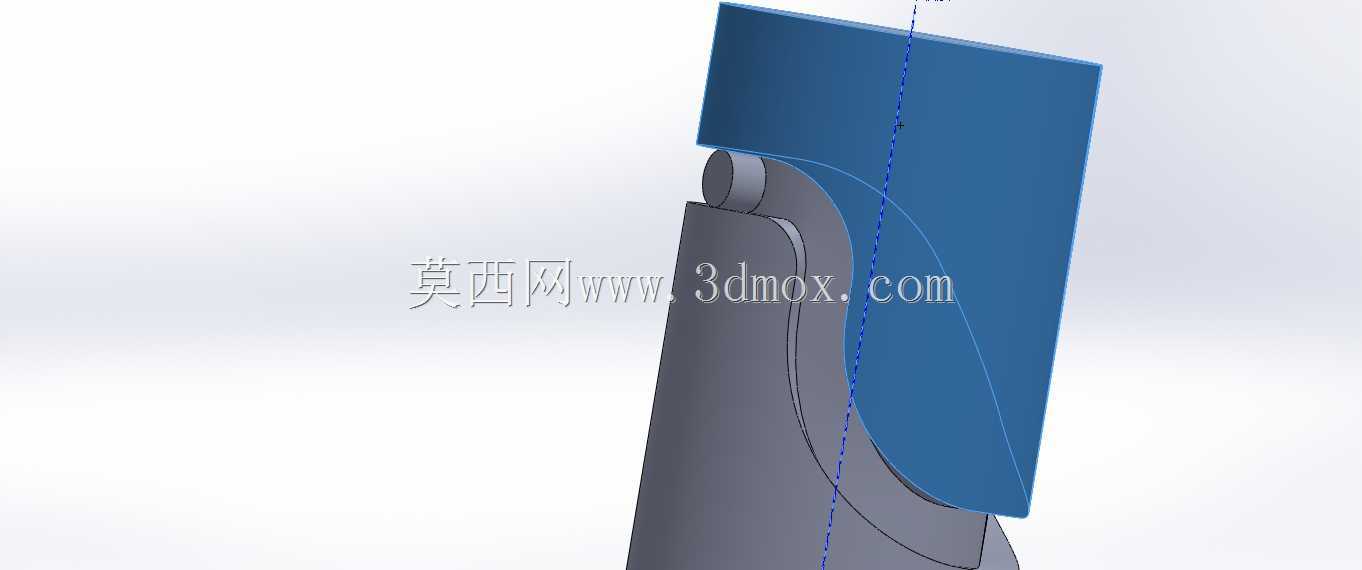

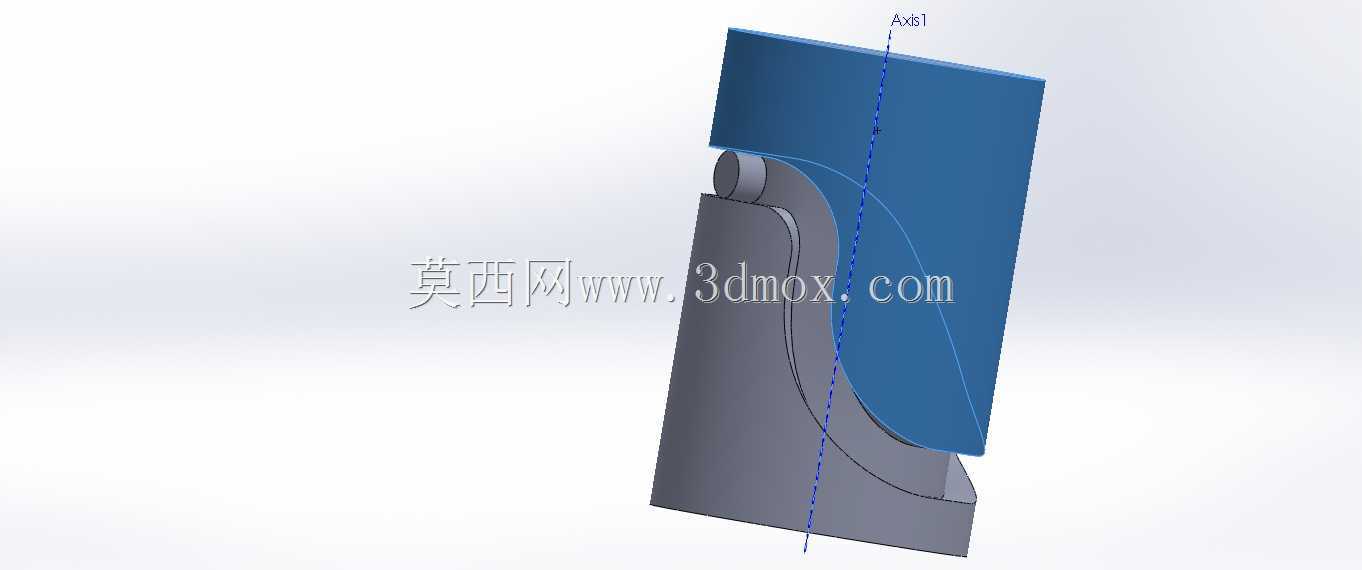

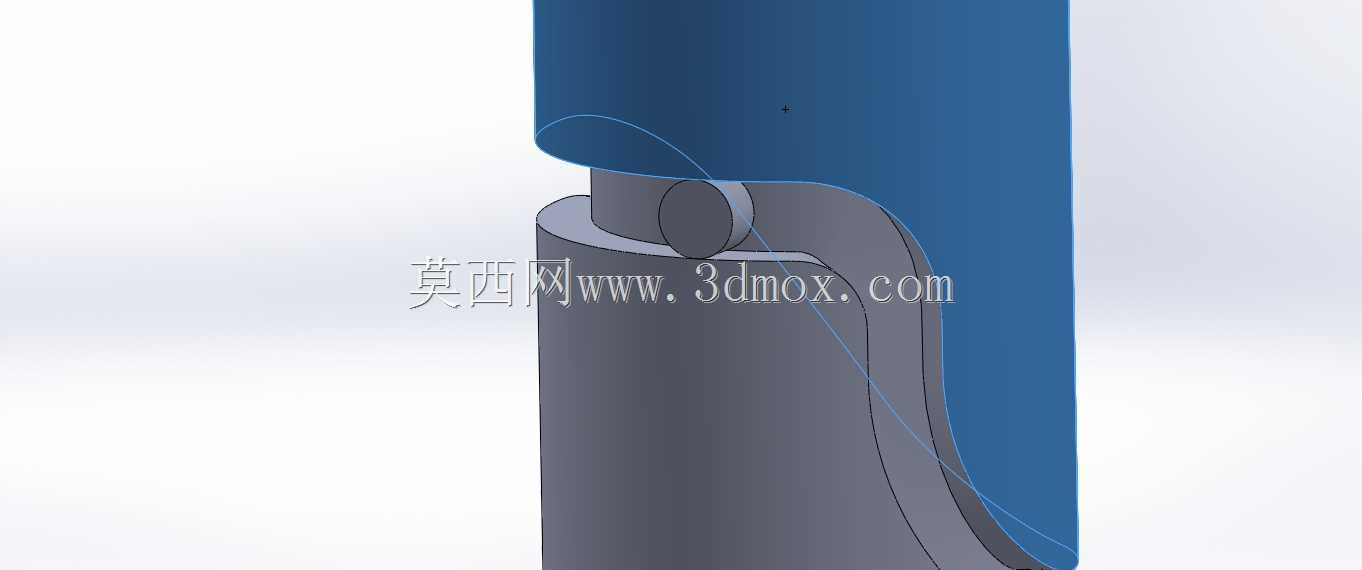

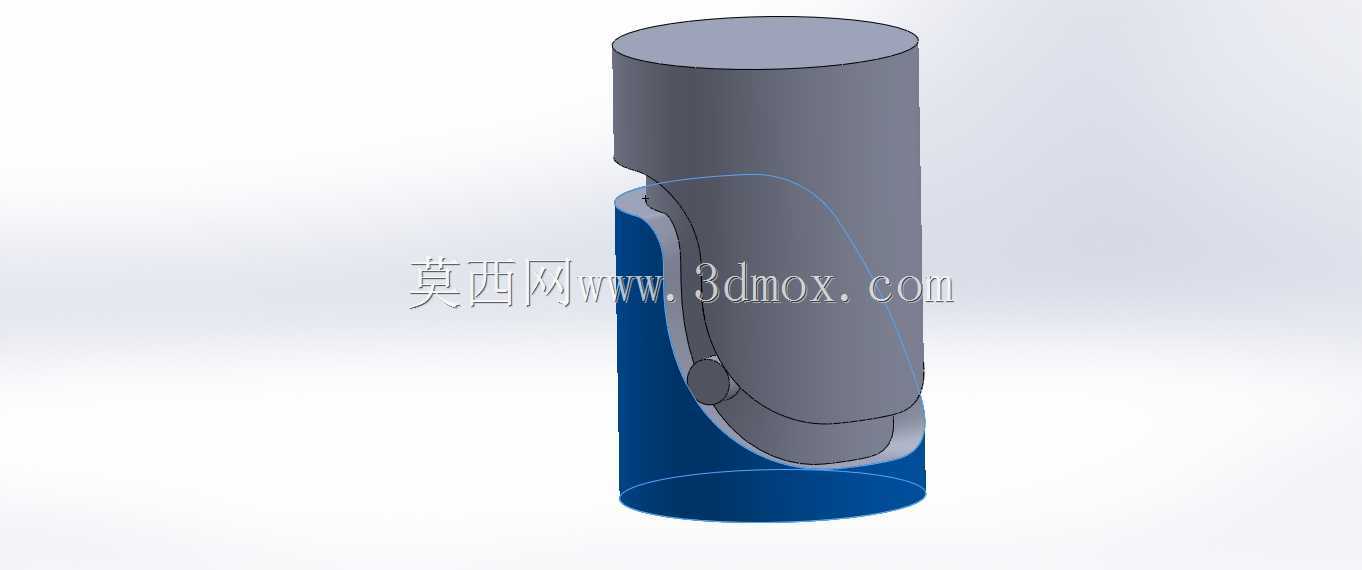

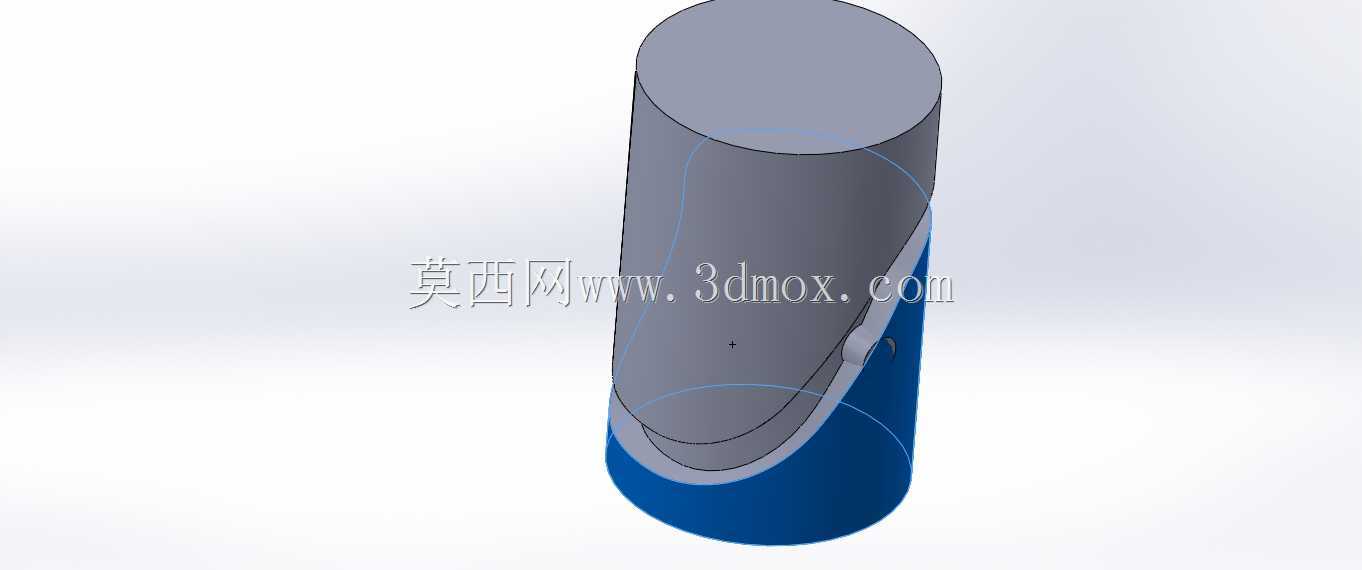

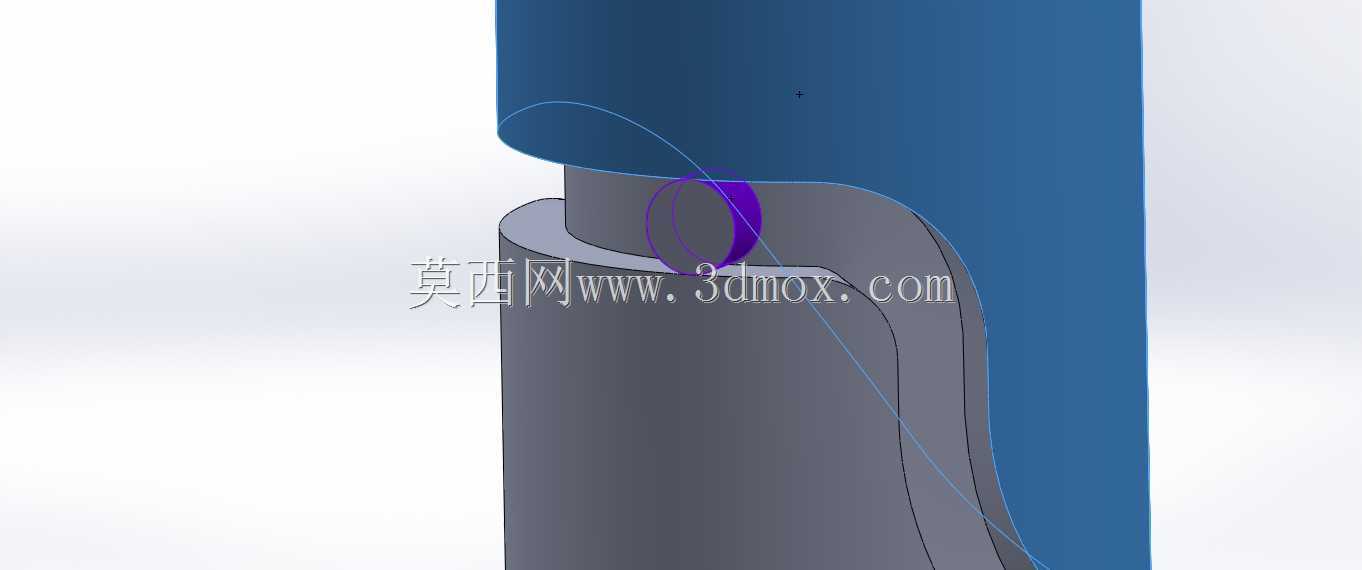

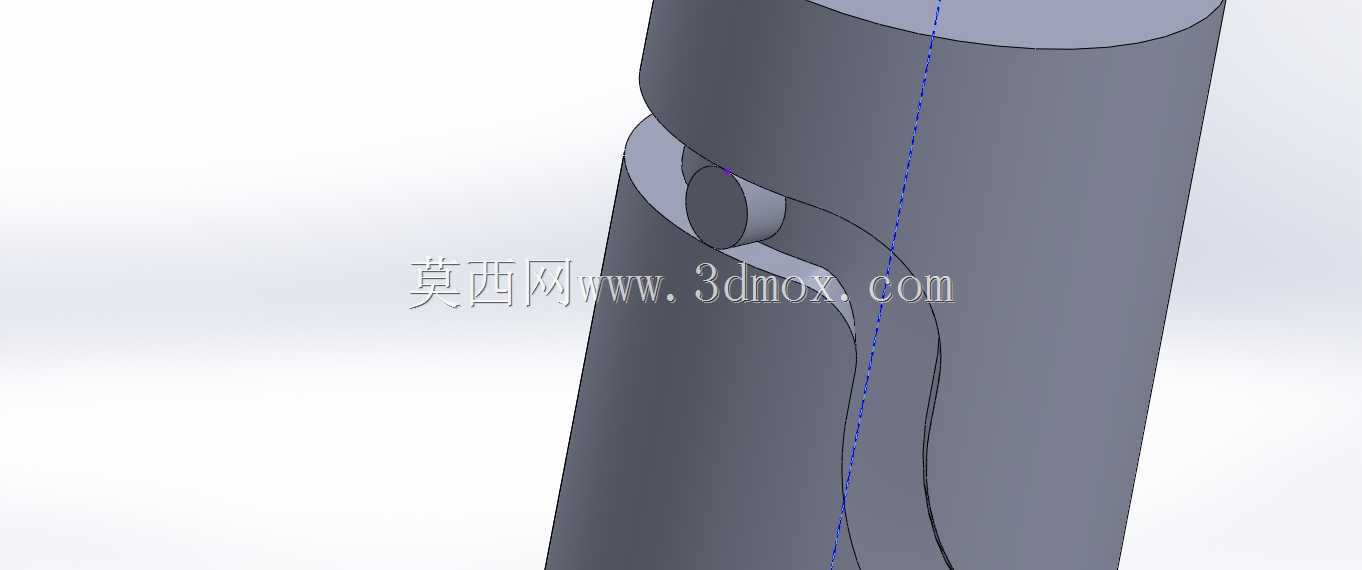

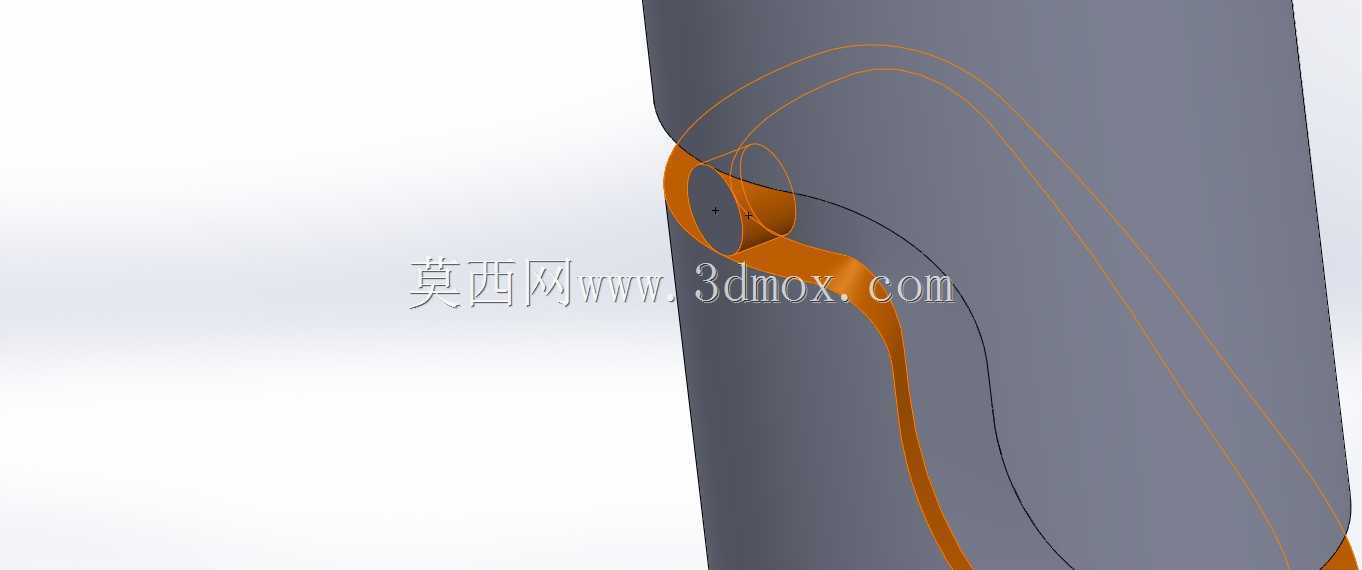

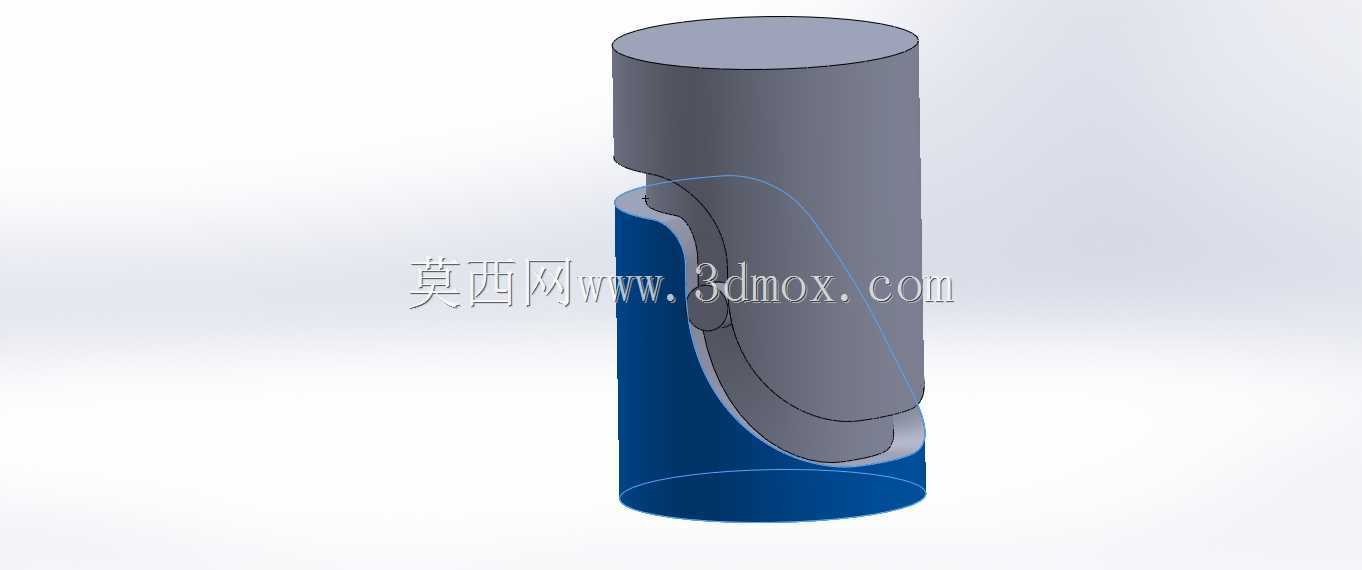

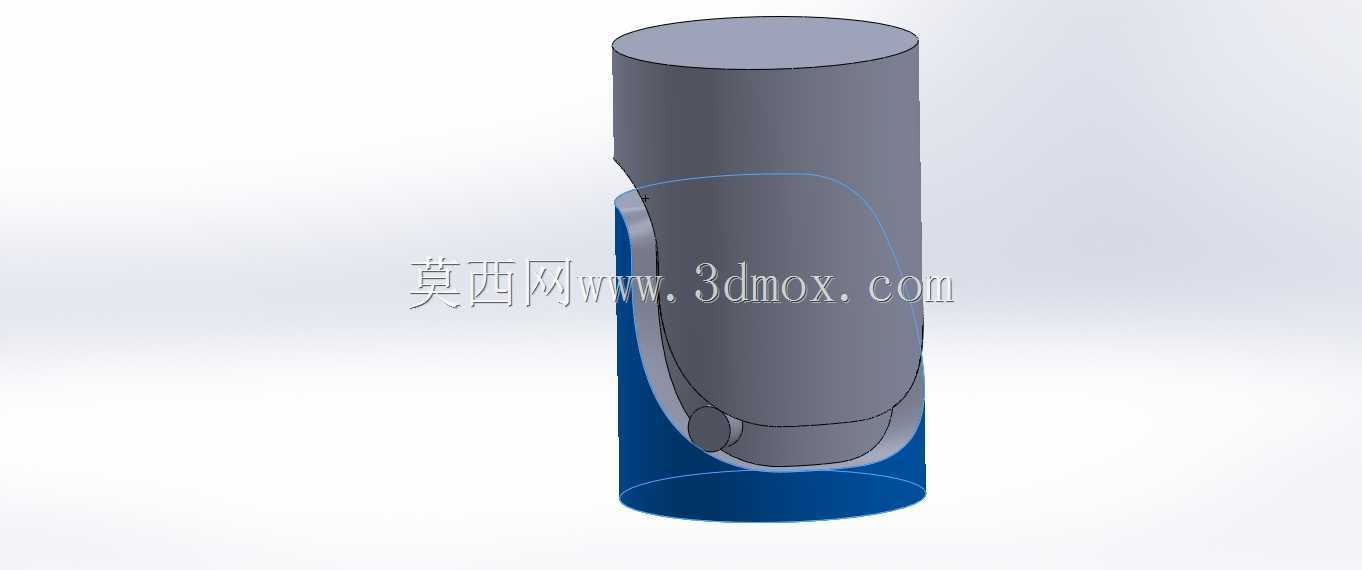

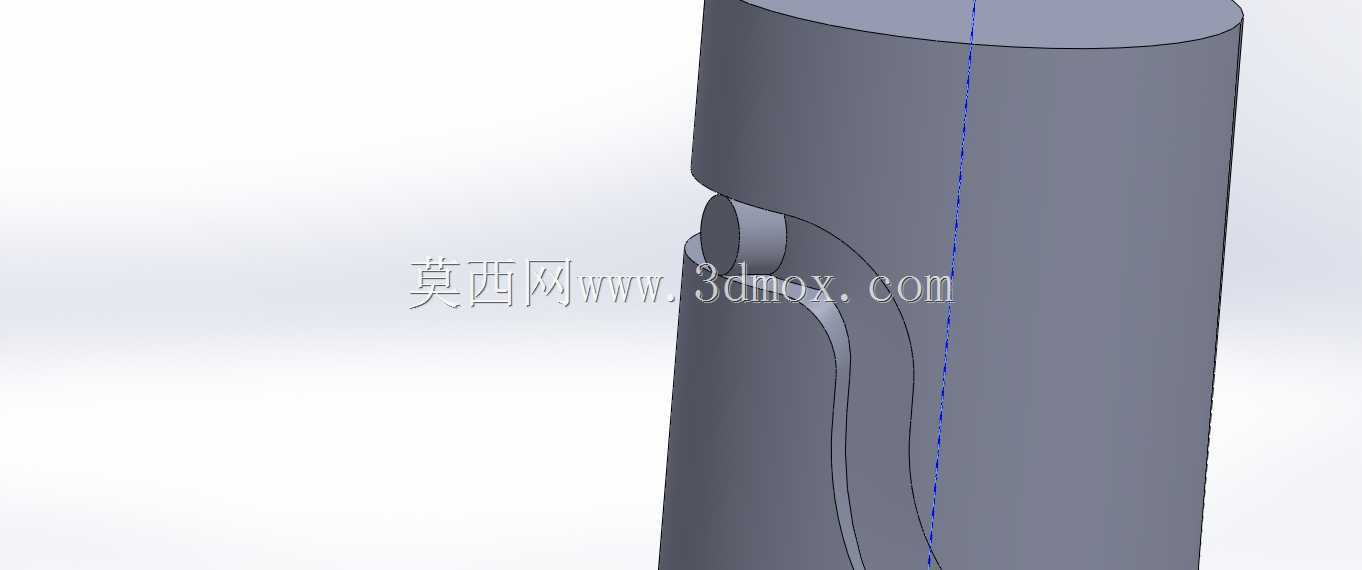

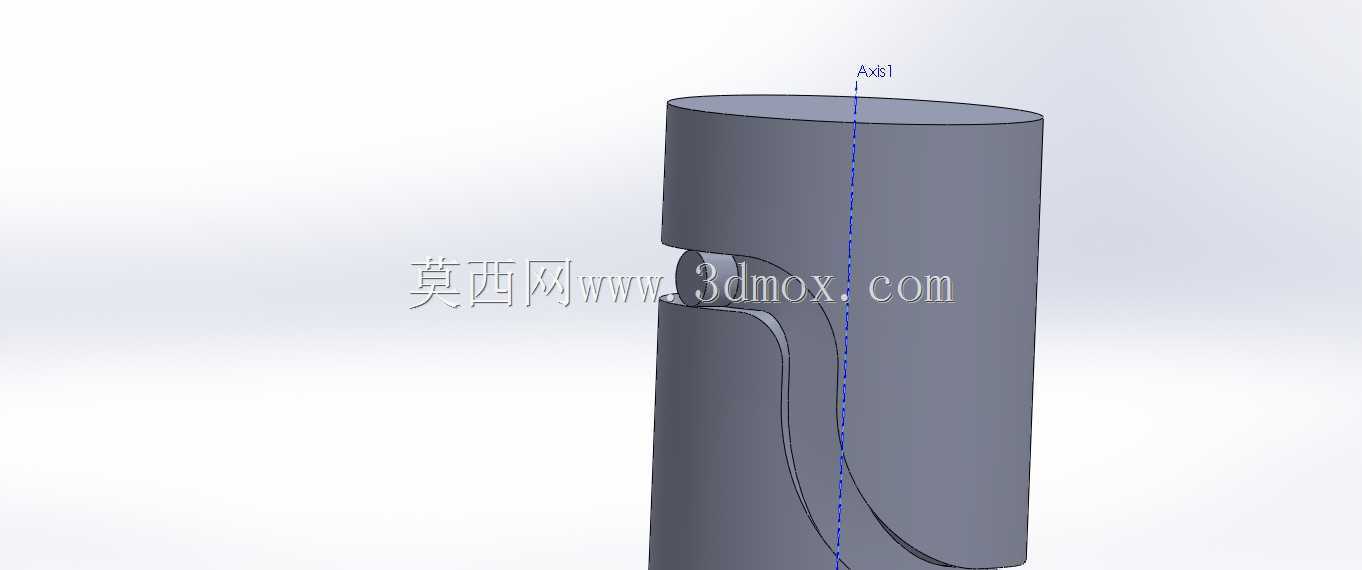

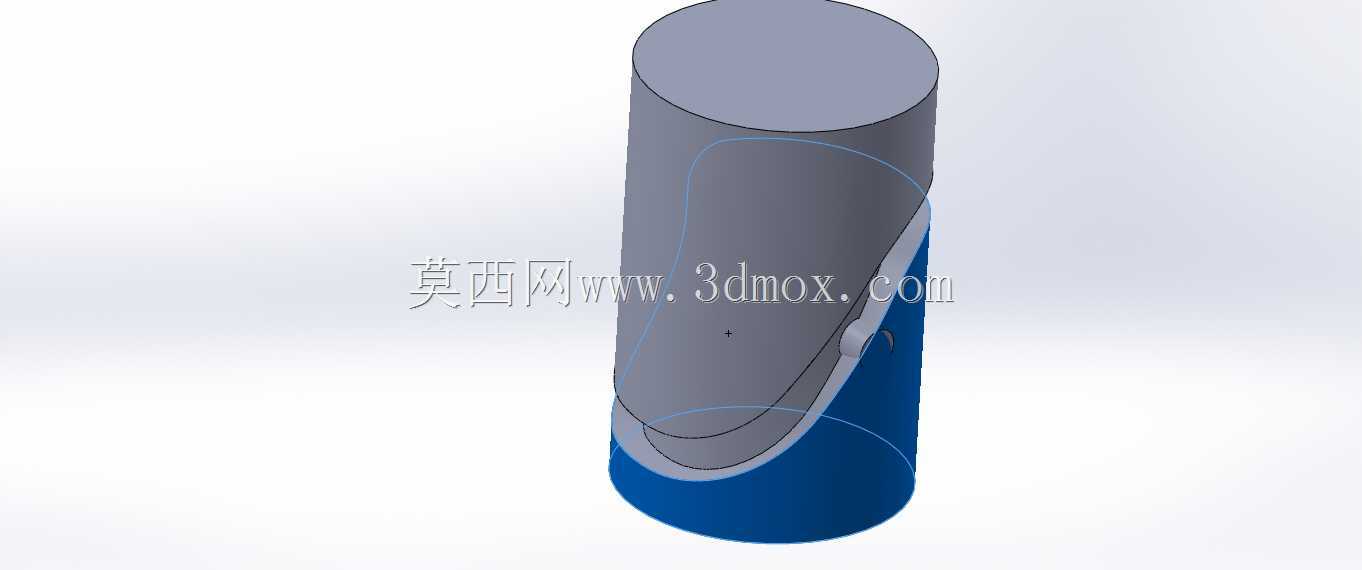

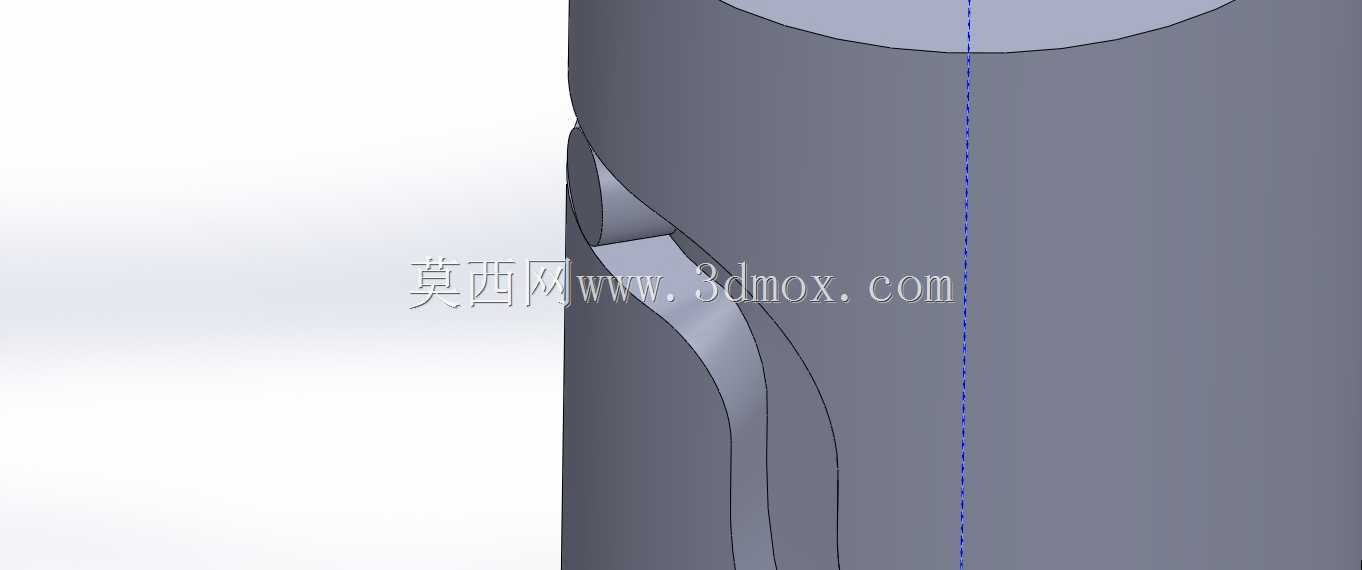

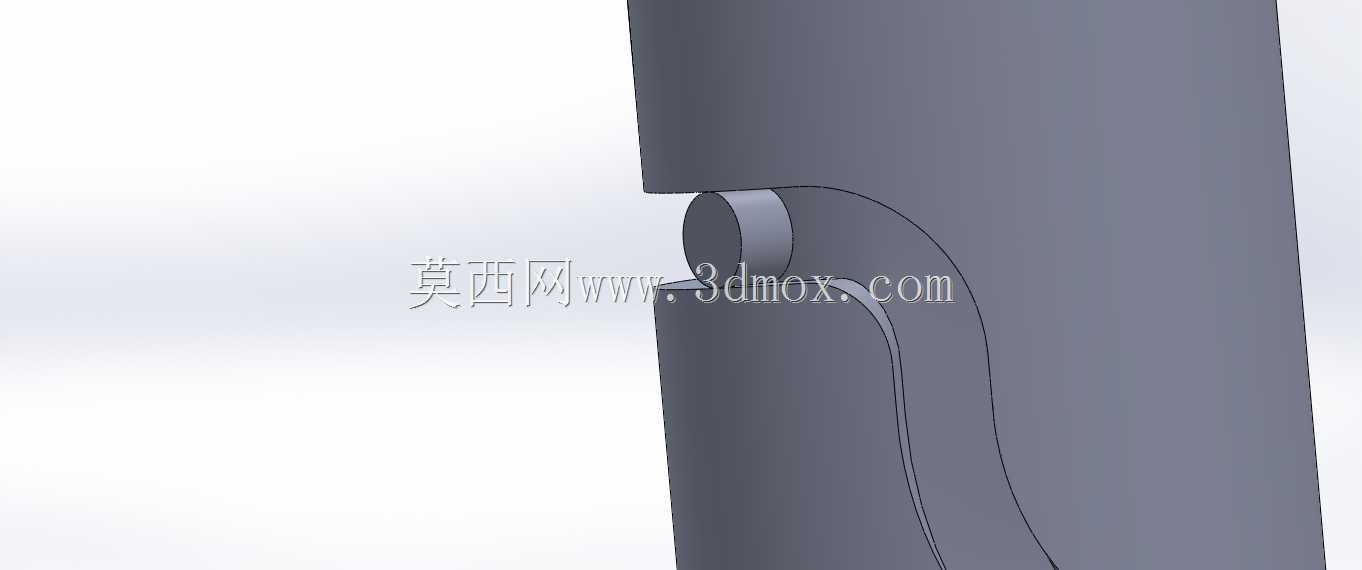

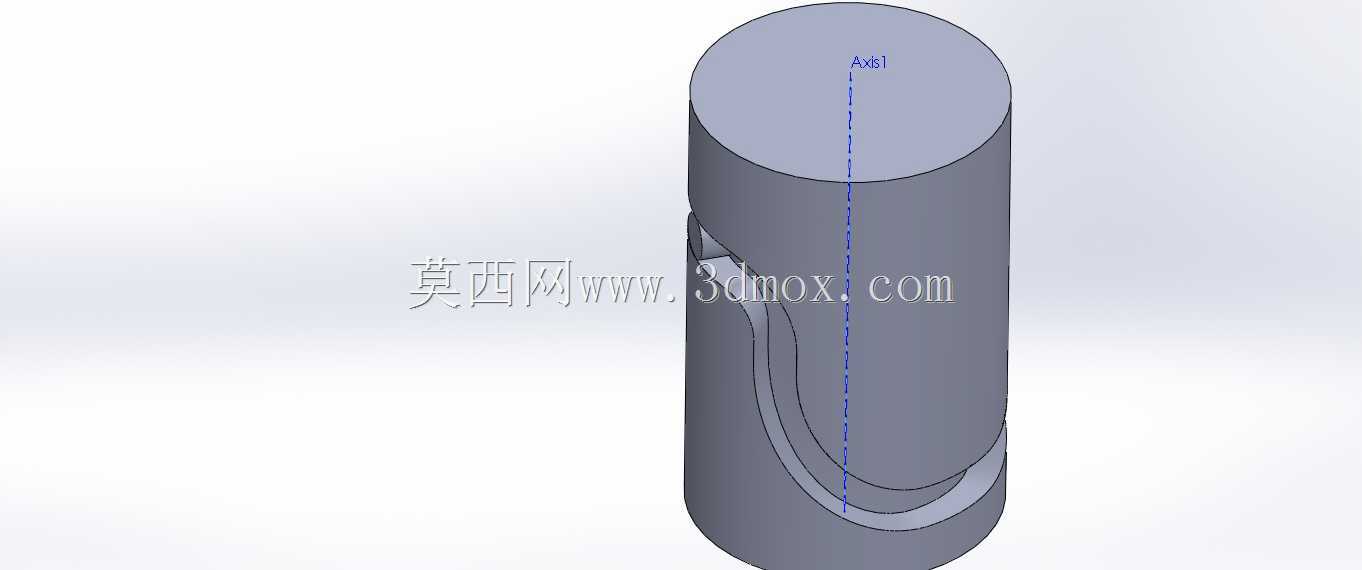

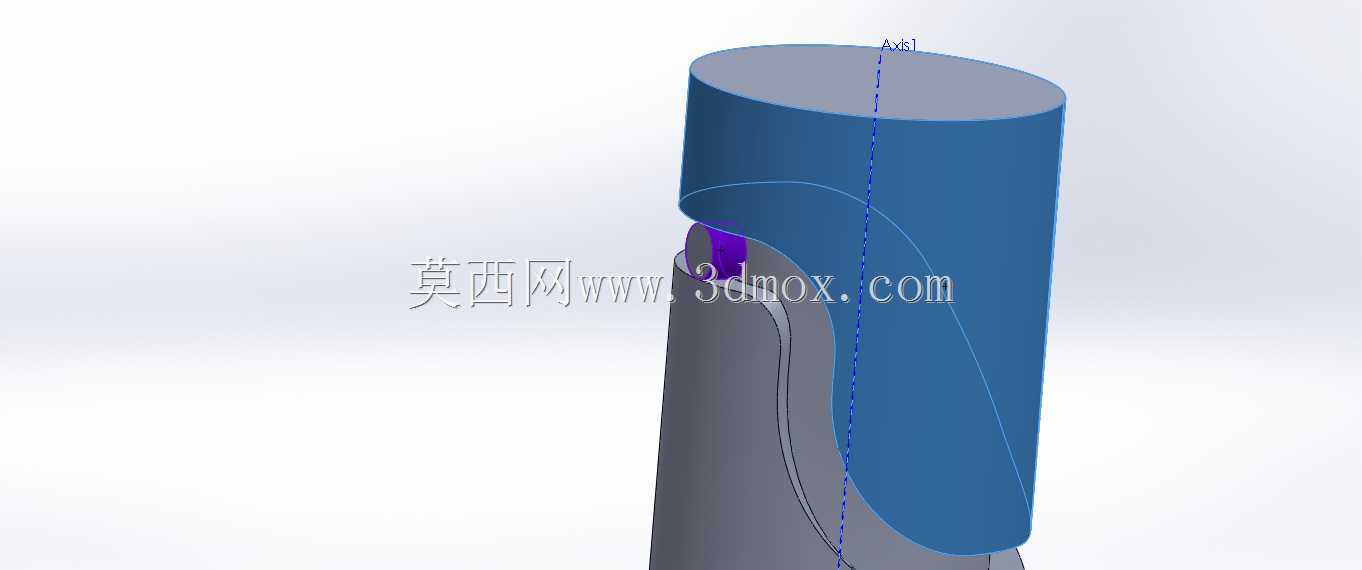

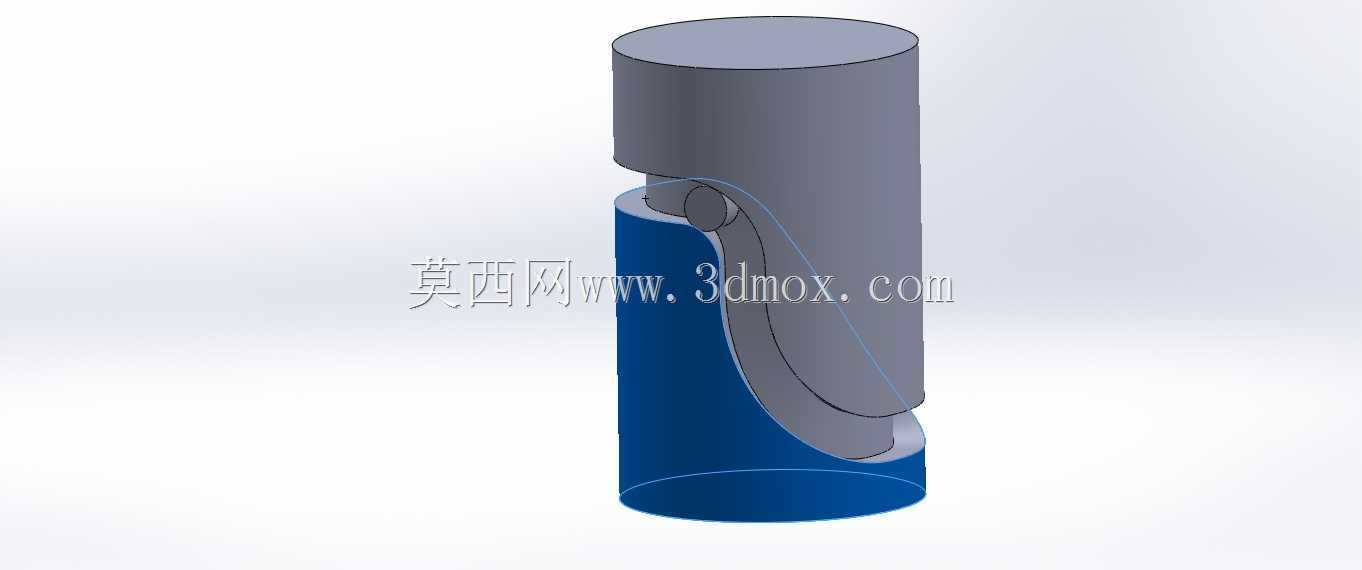

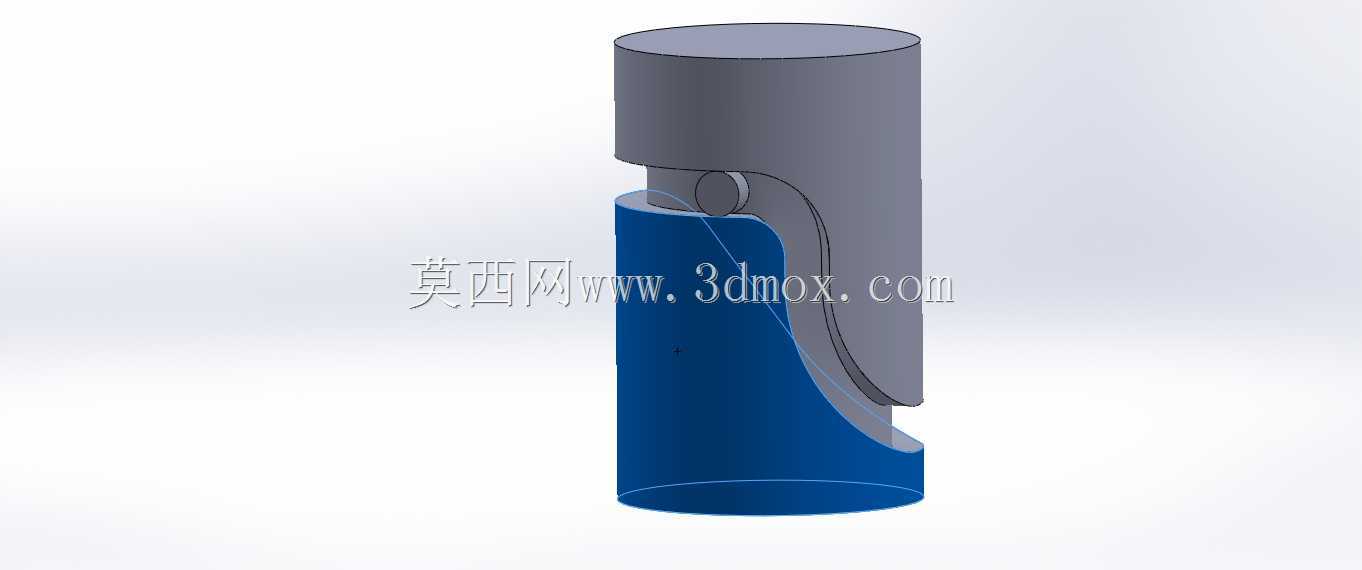

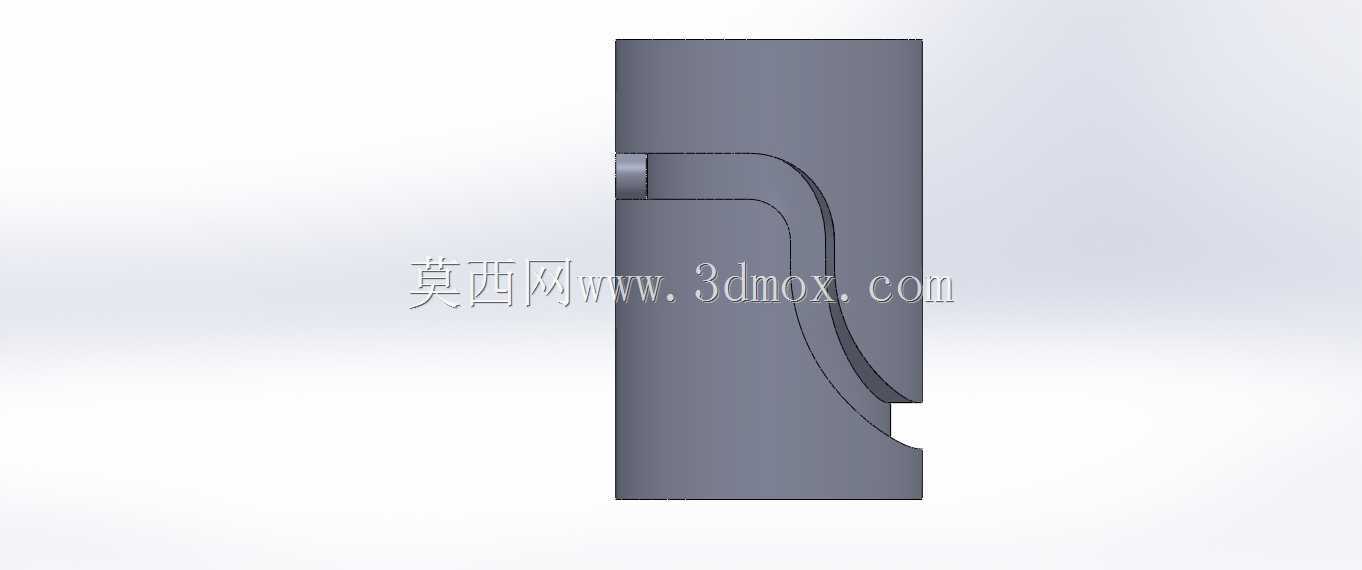

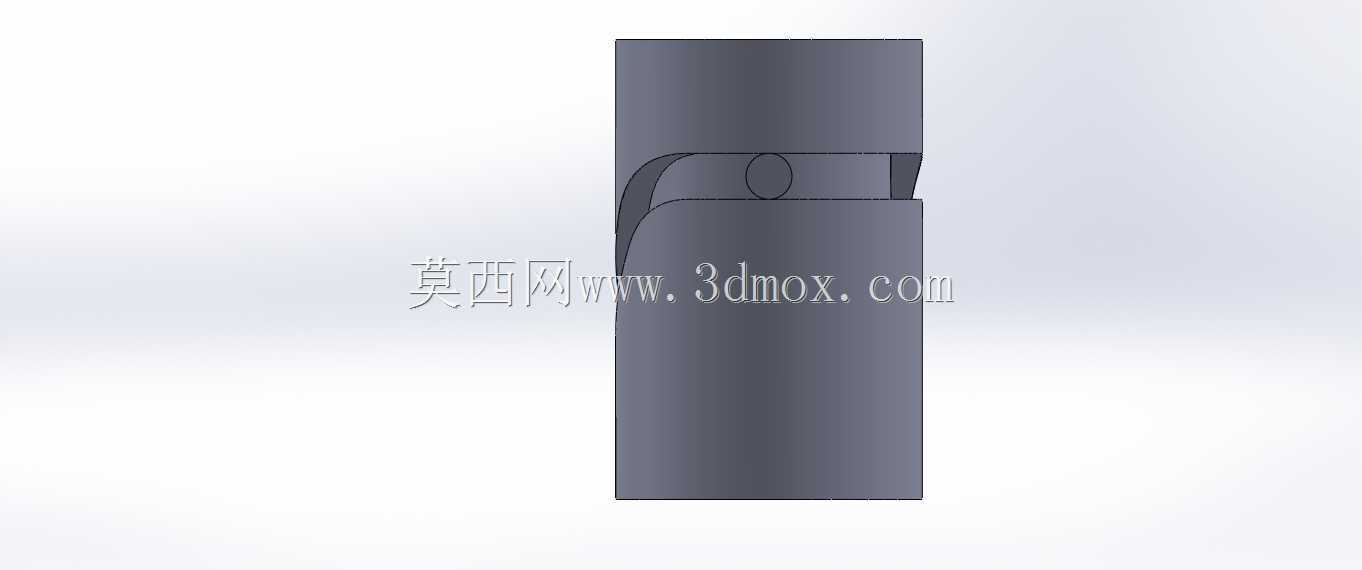

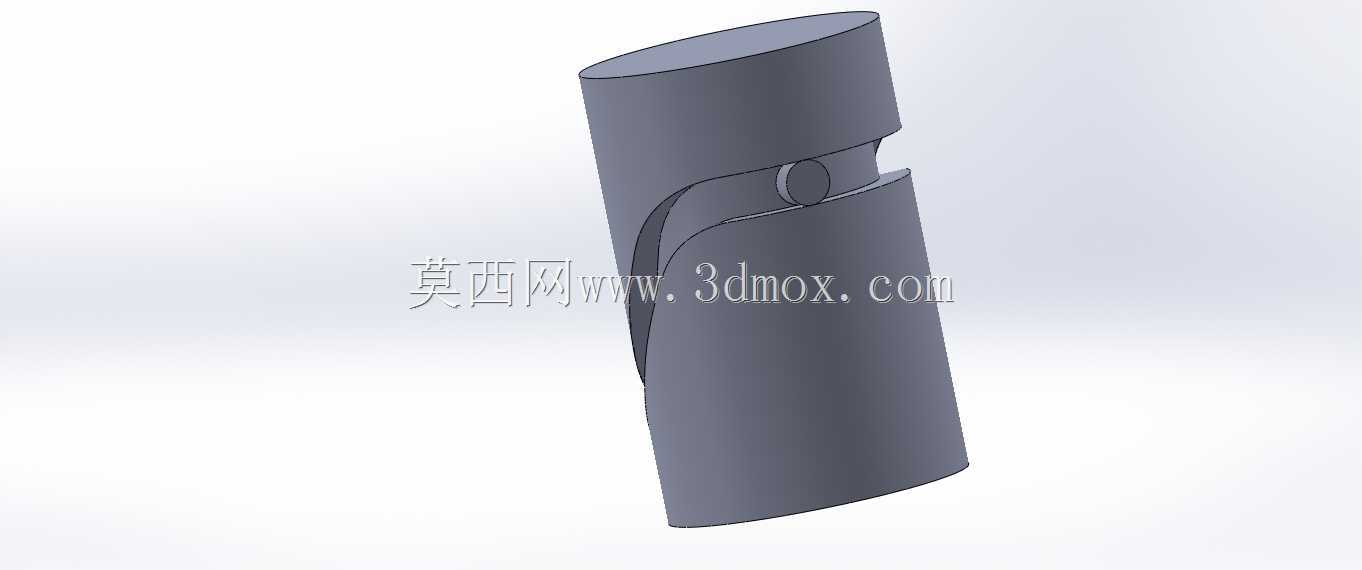

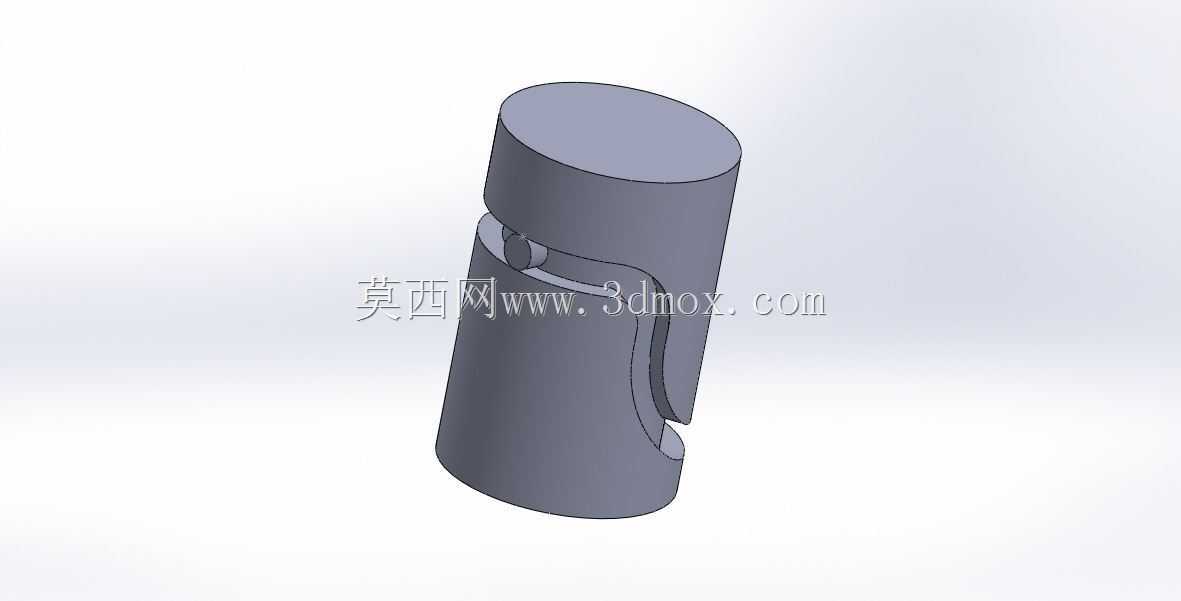

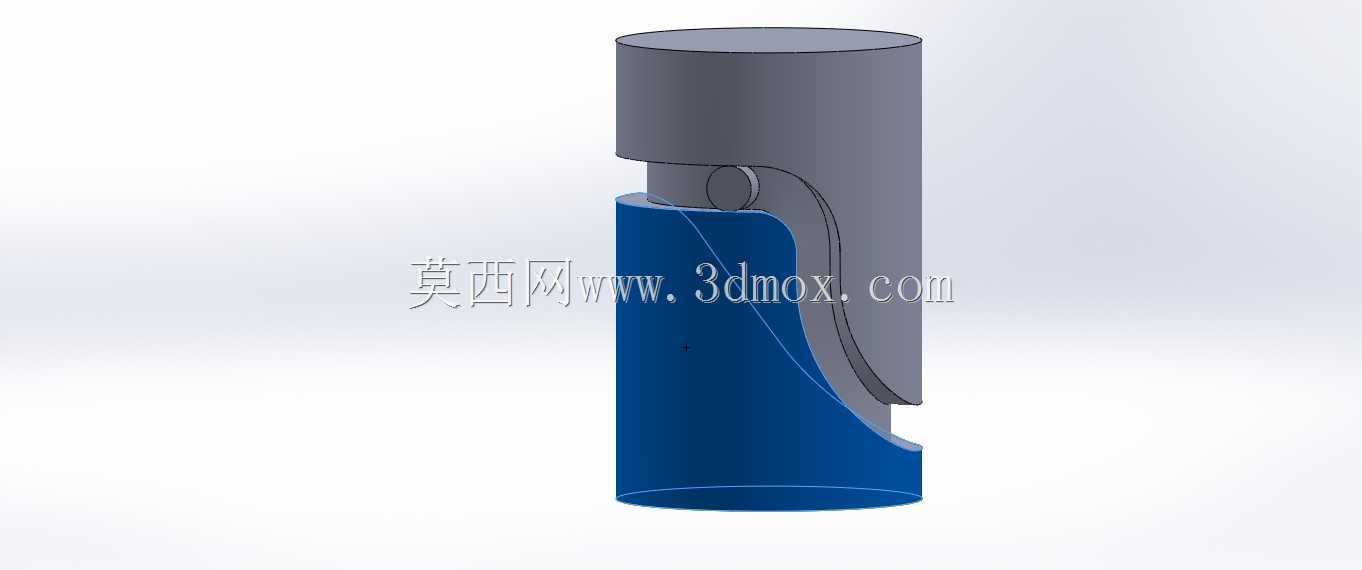

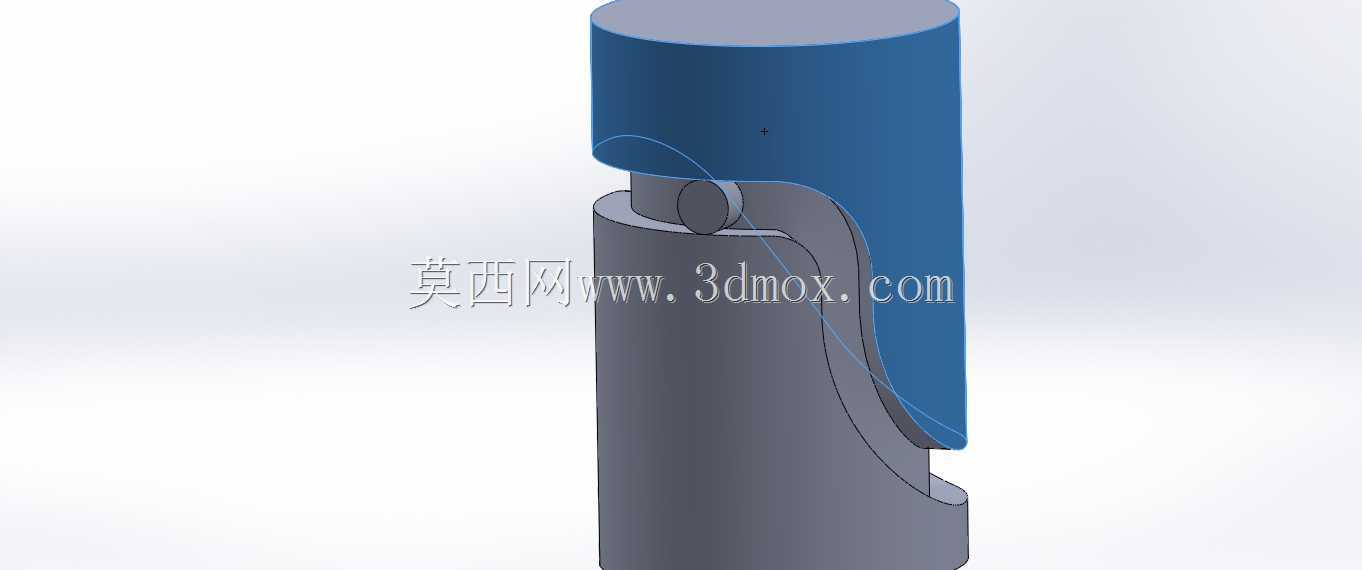

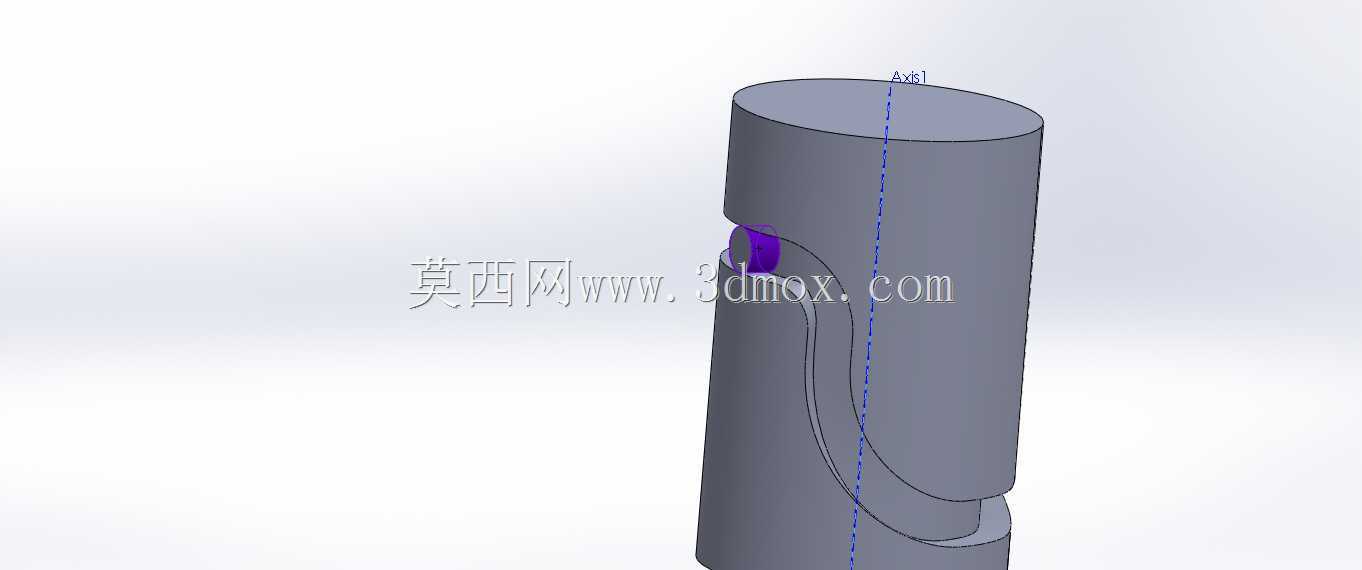

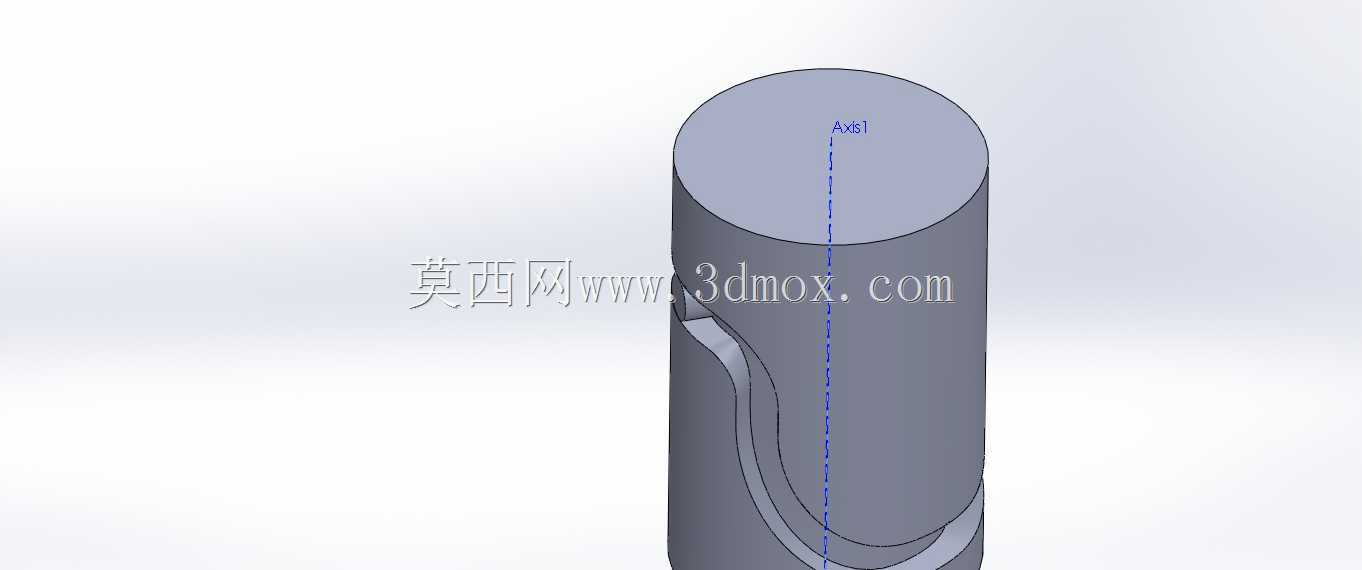

带从动件的筒形沟槽凸轮结构

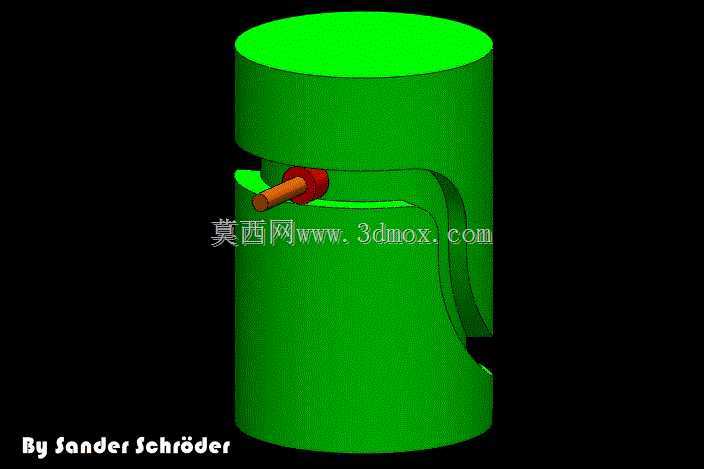

　　这类带圆柱销从动件的筒形沟槽凸轮，在轻载间歇往复传动场景中应用十分广泛，常见于小型轻武器供弹机构、小型自动化装配线的工位切换模组、纺织机械的导纱往复机构中，依靠圆柱面上加工的闭合曲线沟槽，约束从动件的运动轨迹，不需要额外的回程弹簧就能实现从动件的双向驱动，相比盘形凸轮能在更小的安装空间内实现更长行程的往复运动，结构紧凑性优势明显。

　　从实际使用的功能特性来看，该结构的从动件采用圆柱销式设计，与沟槽侧壁为线接触形式，传动过程中摩擦阻力小，不需要复杂的滚子结构就能满足中低速轻载场景的传动需求，沟槽的闭合曲线完全决定了从动件的运动规律，可根据实际工况需求设计等速运动段、停歇段、简谐运动段，满足不同工位的动作时序要求，比如在供弹机构中，可通过沟槽曲线设计实现构件的提升、回转、停歇、下降的完整动作循环，不需要额外的电控元件就能完成固定时序的机械动作，可靠性远高于电控驱动的往复机构，在油污、粉尘、强振动的恶劣工况下也能稳定运行。

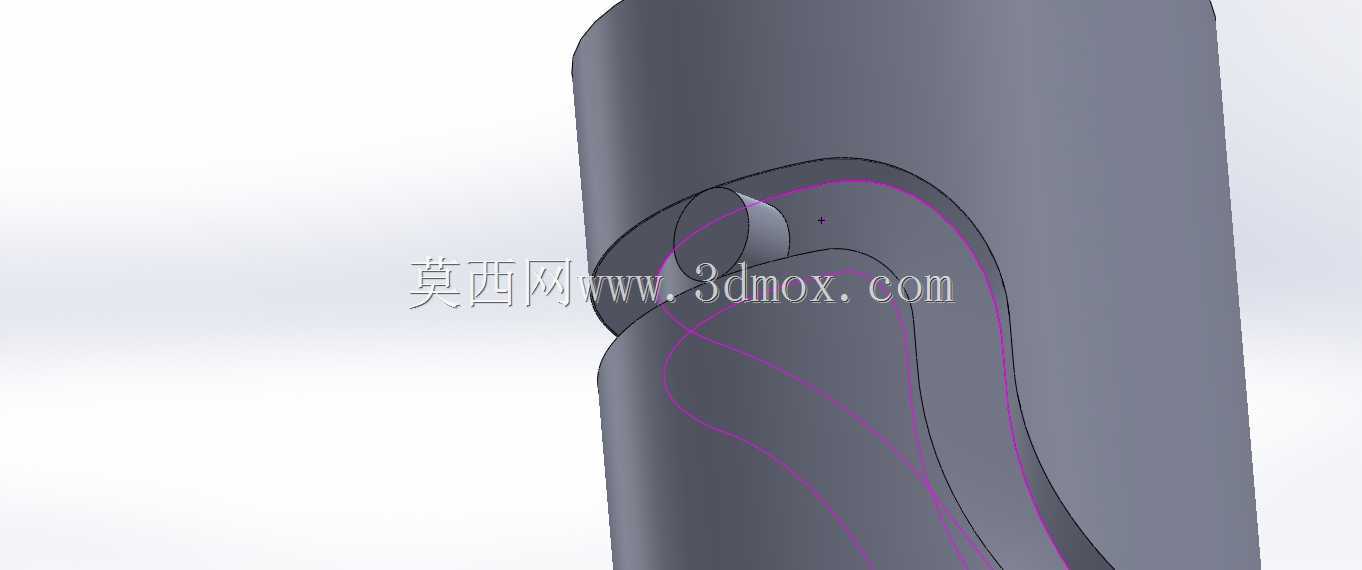

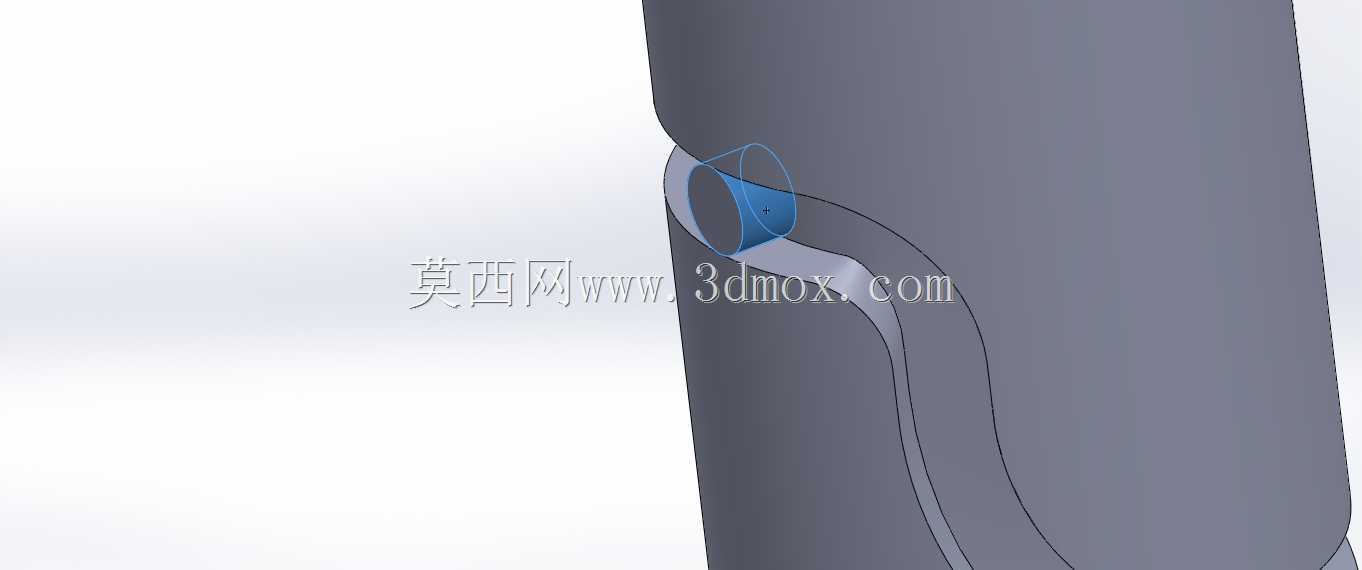

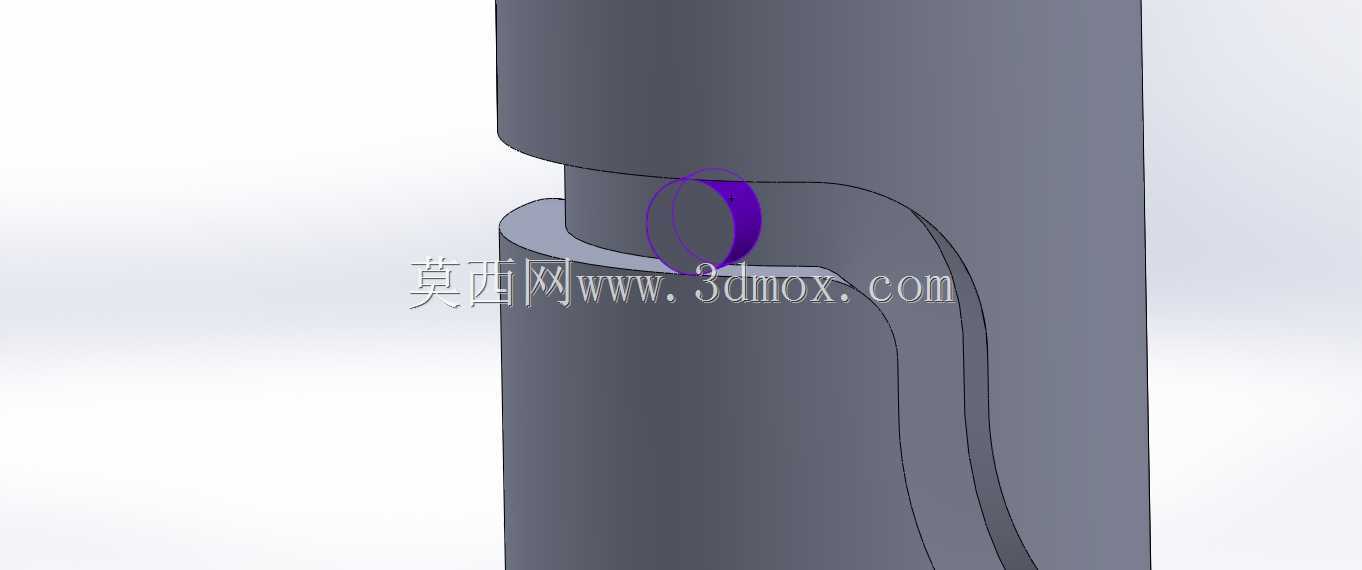

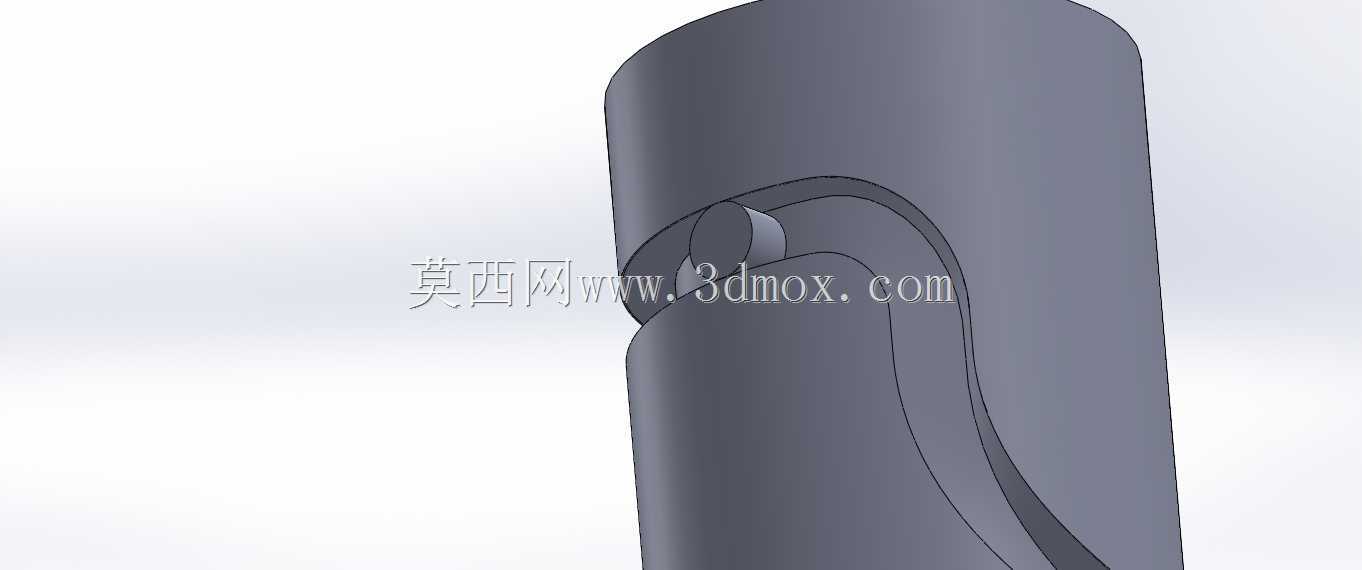

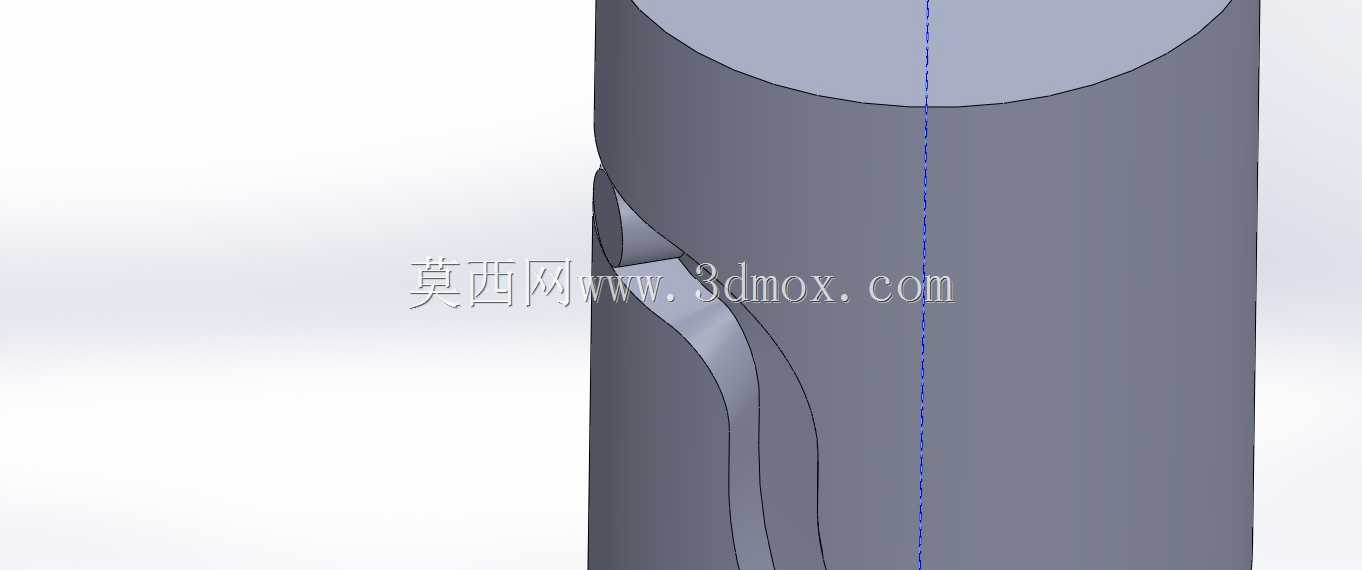

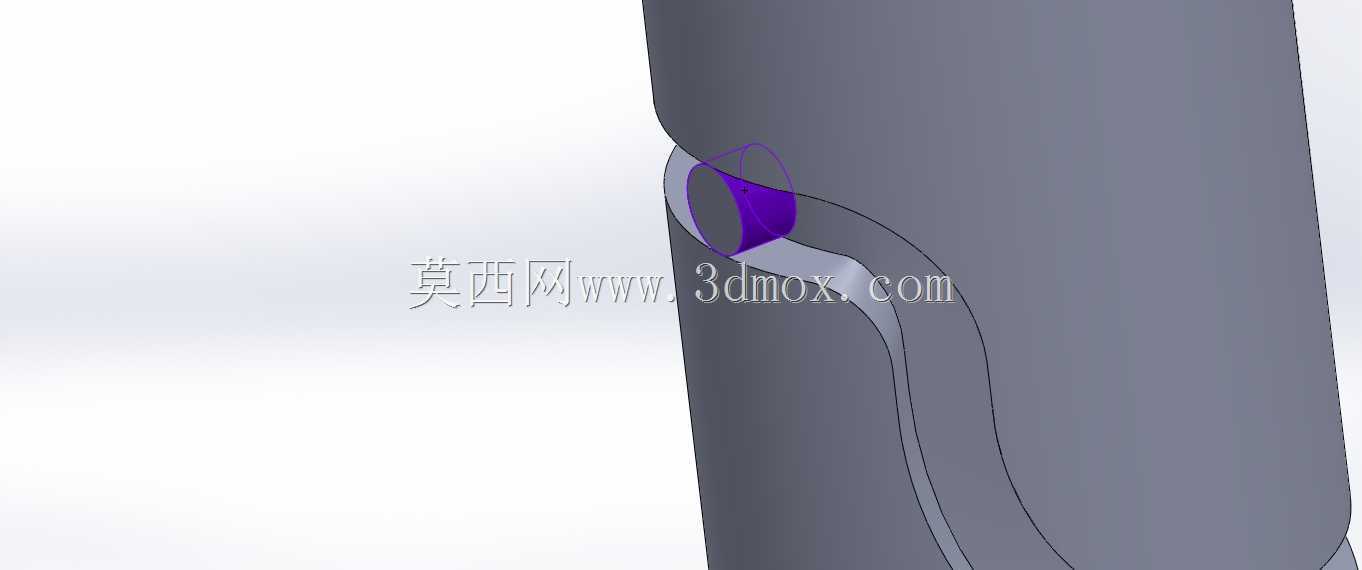

　　设计这类筒形凸轮时，首先要确定从动件的运动行程与动作时序，再根据安装空间的边界约束确定筒体的外径与轴向长度，筒体的内径需要匹配安装轴的直径，预留足够的键槽或顶丝安装空间，保证凸轮与驱动轴的连接可靠性；沟槽的宽度需要与从动件圆柱销的直径做间隙配合，间隙量控制在0.02-0.05mm之间，既要保证从动件在沟槽内滑动顺畅无卡滞，也要避免间隙过大导致的传动冲击与定位误差；沟槽的深度需要根据从动件的受力大小确定，保证侧壁有足够的接触强度，避免长期运行后沟槽侧壁出现压溃变形；沟槽曲线的过渡位置需要做圆角处理，避免锐角位置造成从动件卡滞或磨损加剧。

　　从安装边界来看，该筒形凸轮为竖直安装形式，筒体轴线与驱动轴轴线重合，从动件的运动方向垂直于筒体轴线，安装时需要保证从动件圆柱销的轴线与筒体轴线垂直且相交，避免偏载造成从动件与沟槽的单侧磨损加剧；筒体的轴向定位需要可靠，避免运行过程中出现轴向窜动导致从动件脱出沟槽；驱动端需要匹配对应的减速机构，将输入转速控制在合理区间，避免转速过高导致从动件与沟槽的冲击过大，降低运行噪音与零件磨损速度。

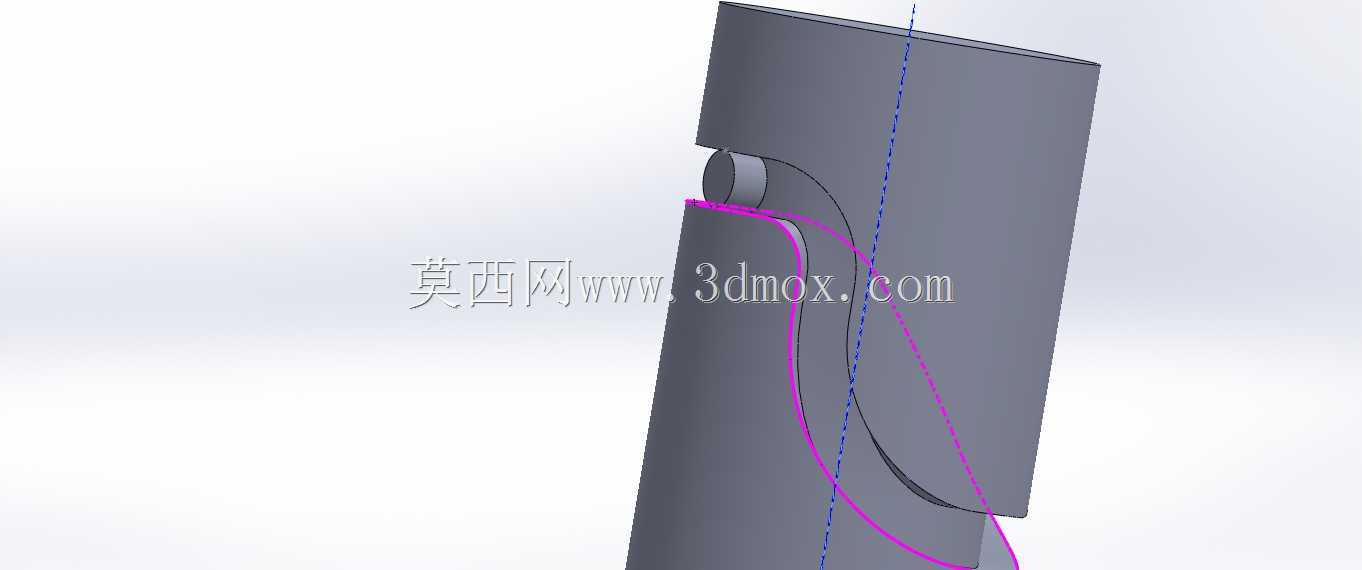

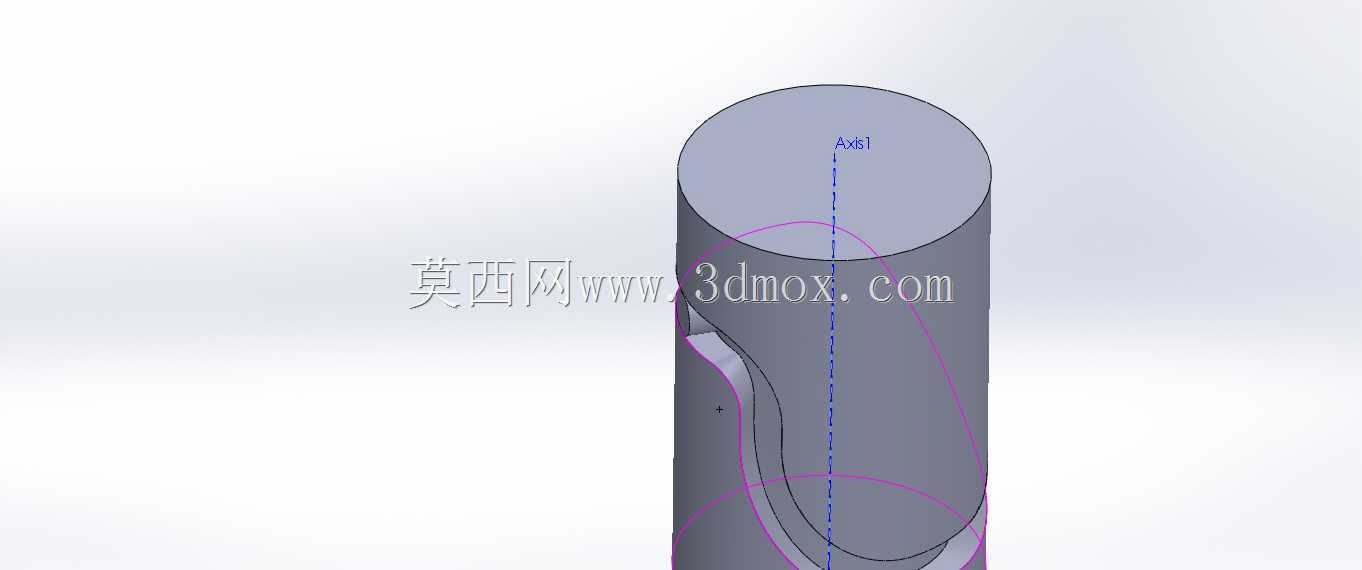

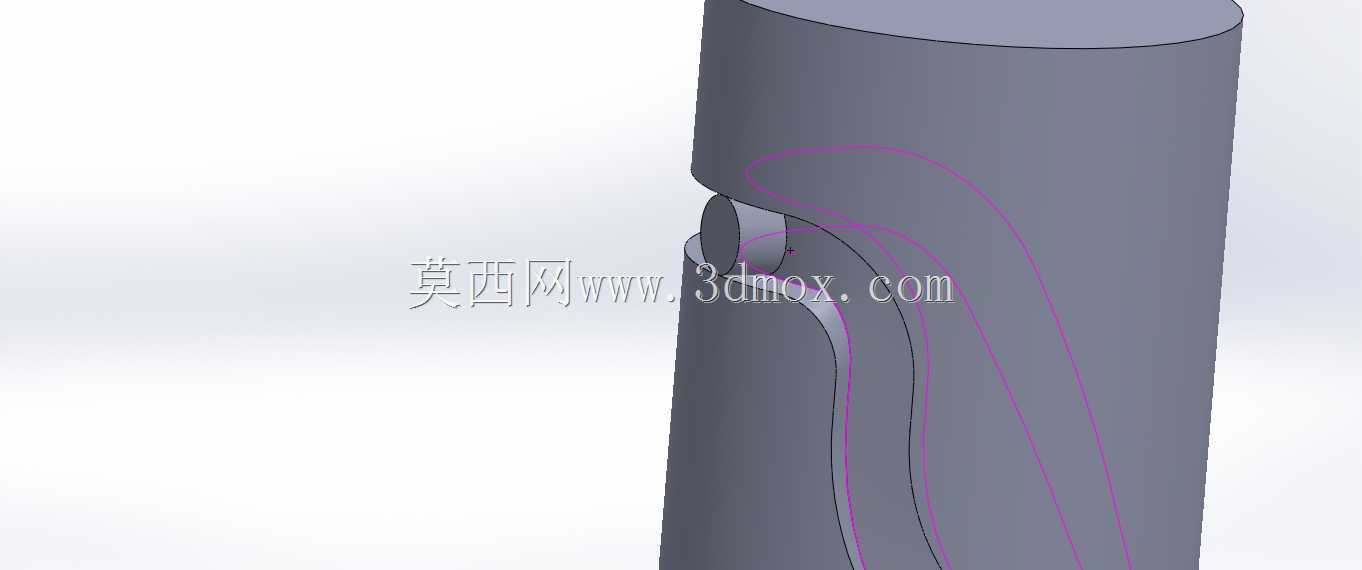

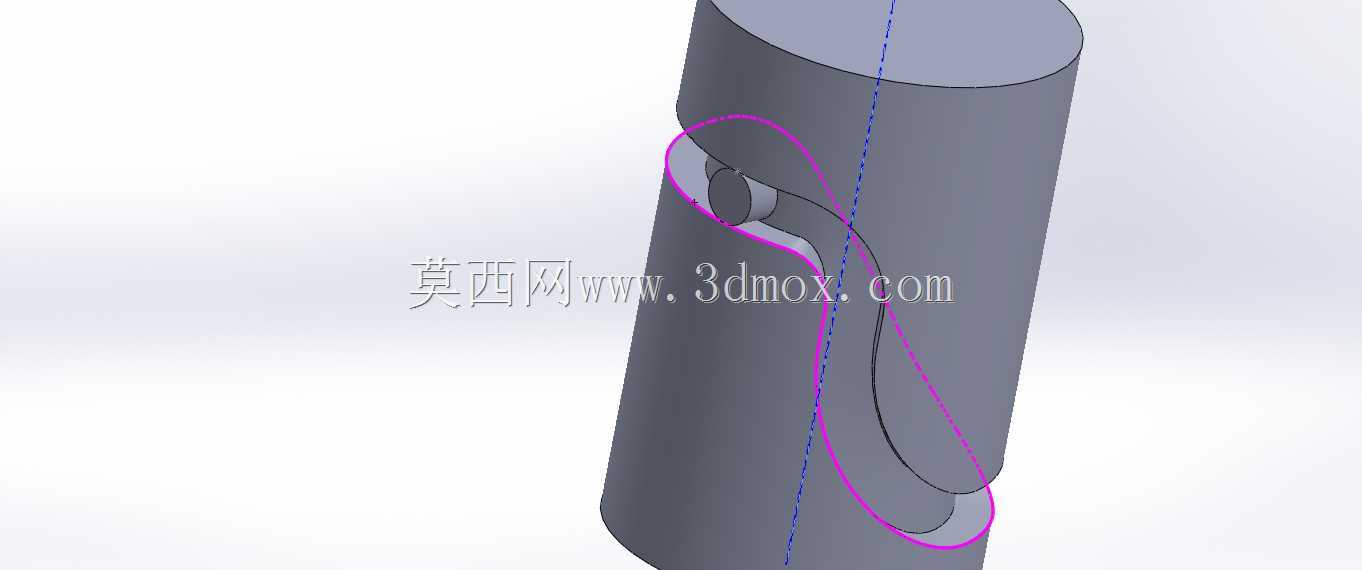

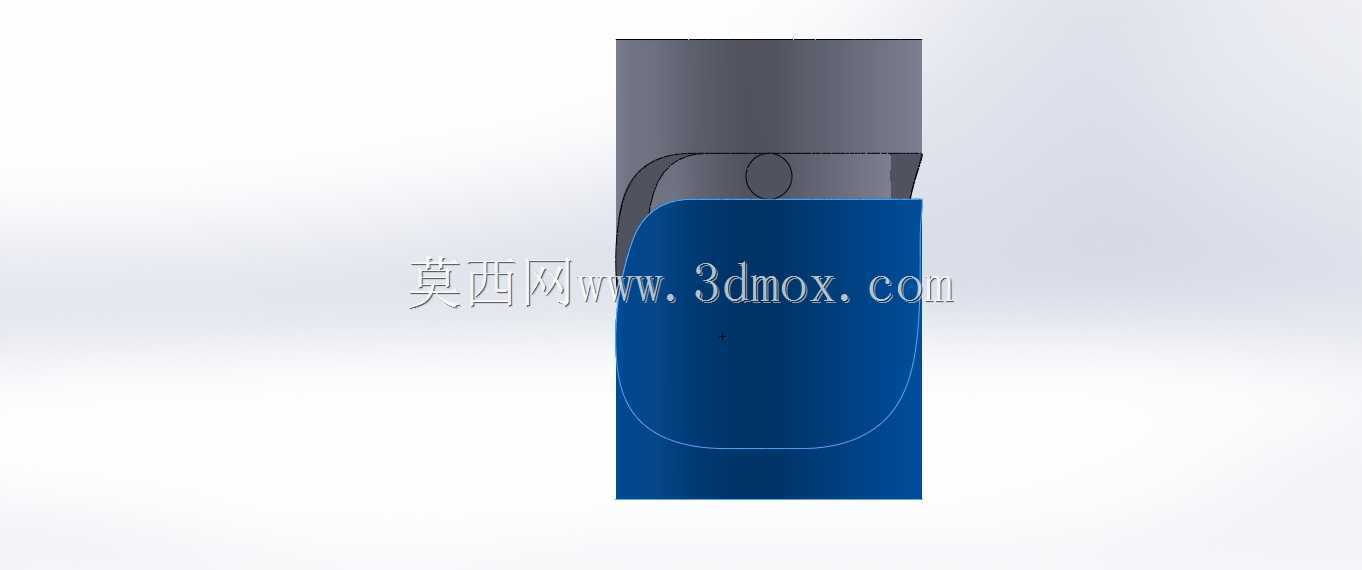

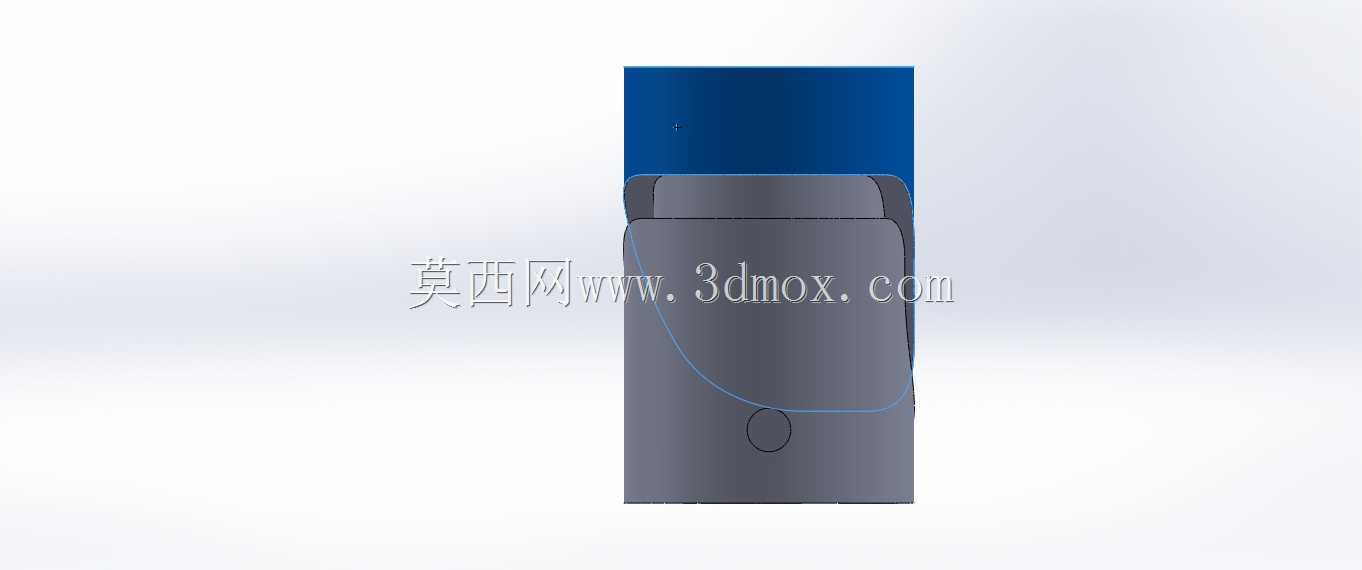

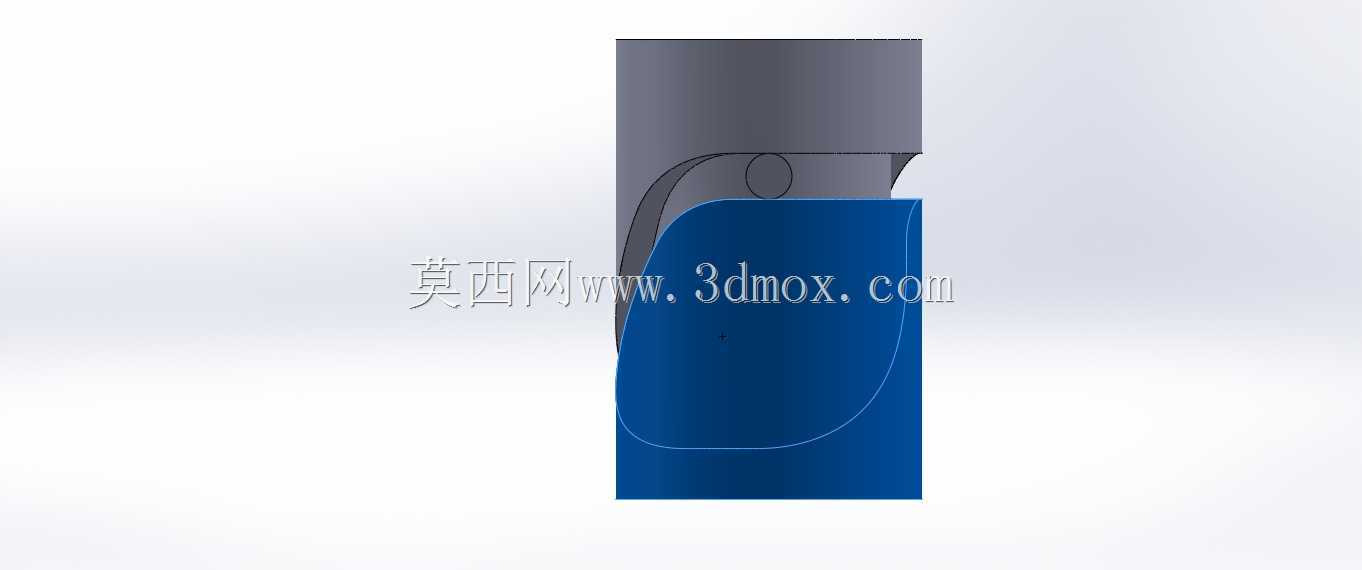

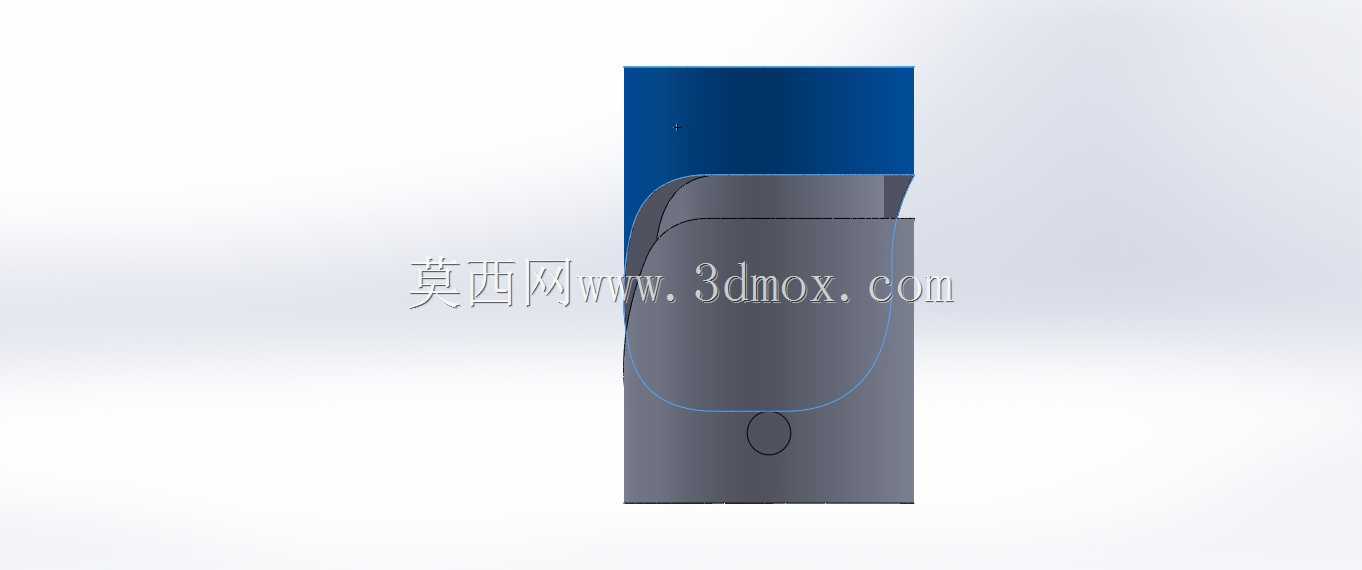

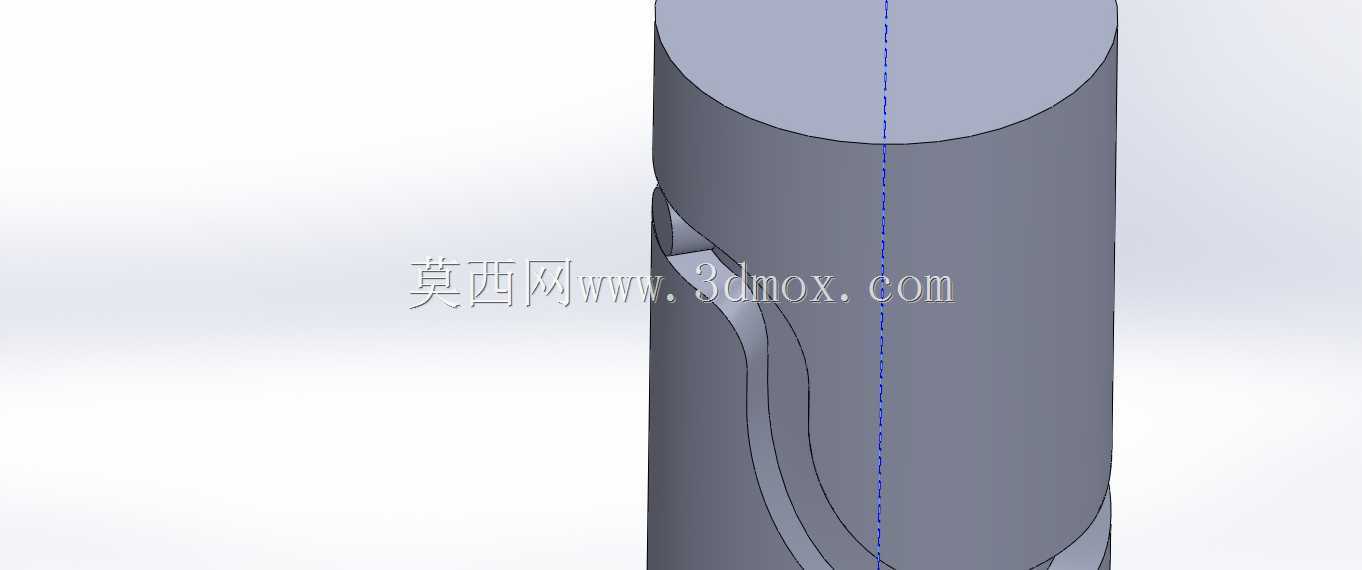

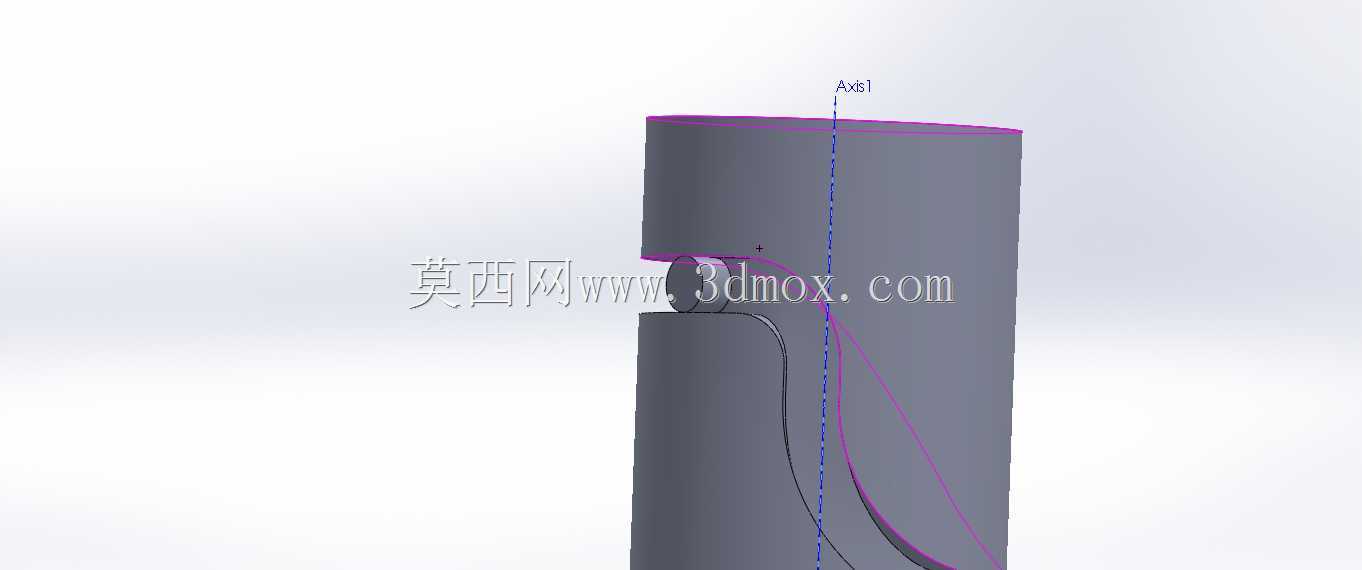

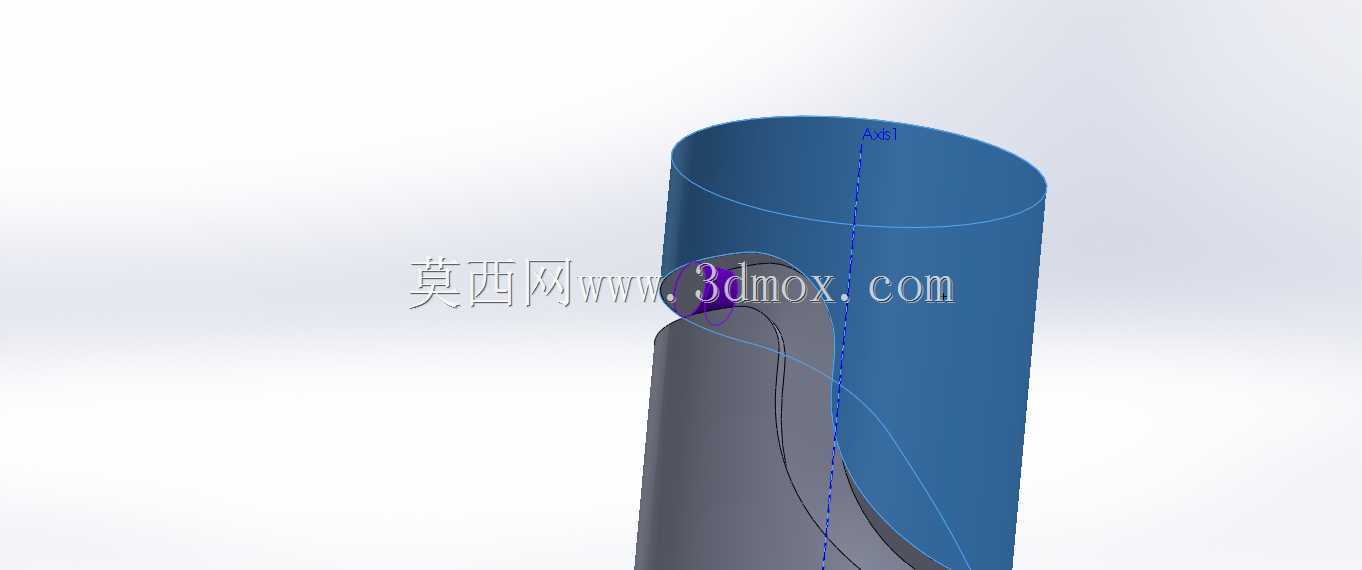

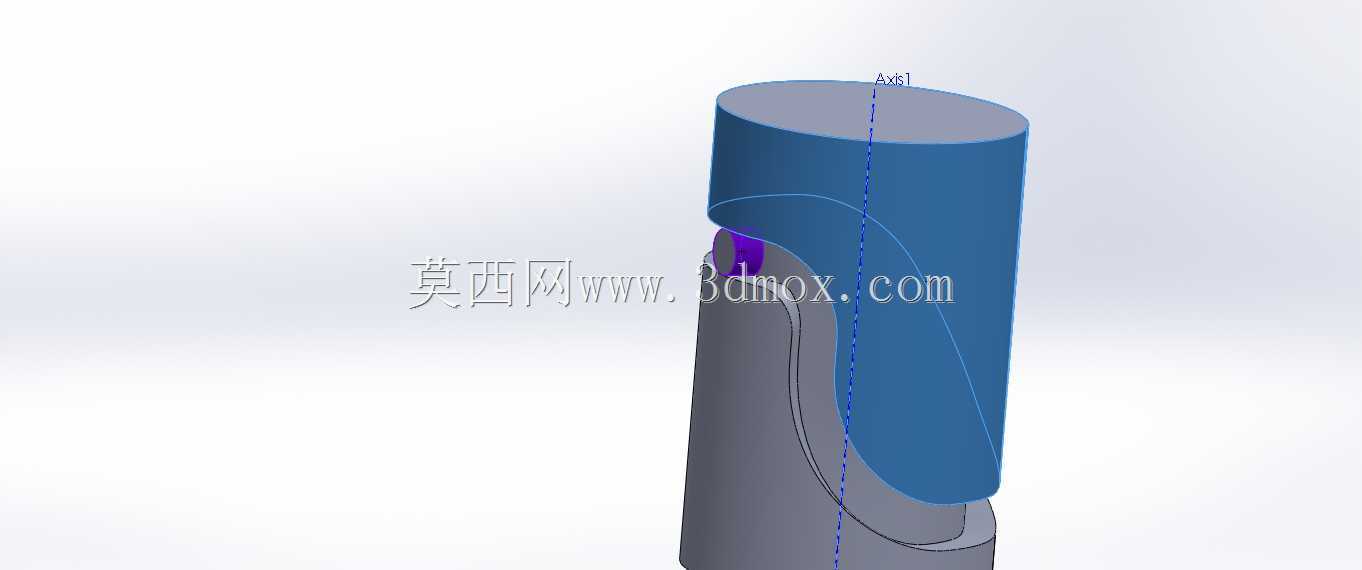

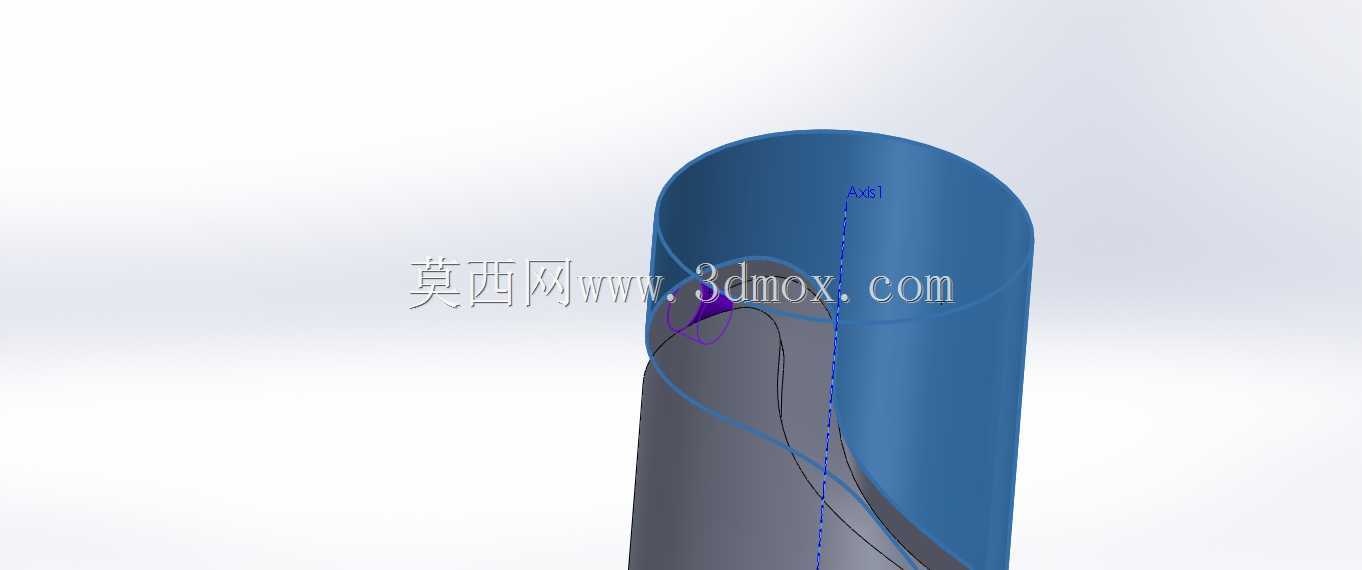

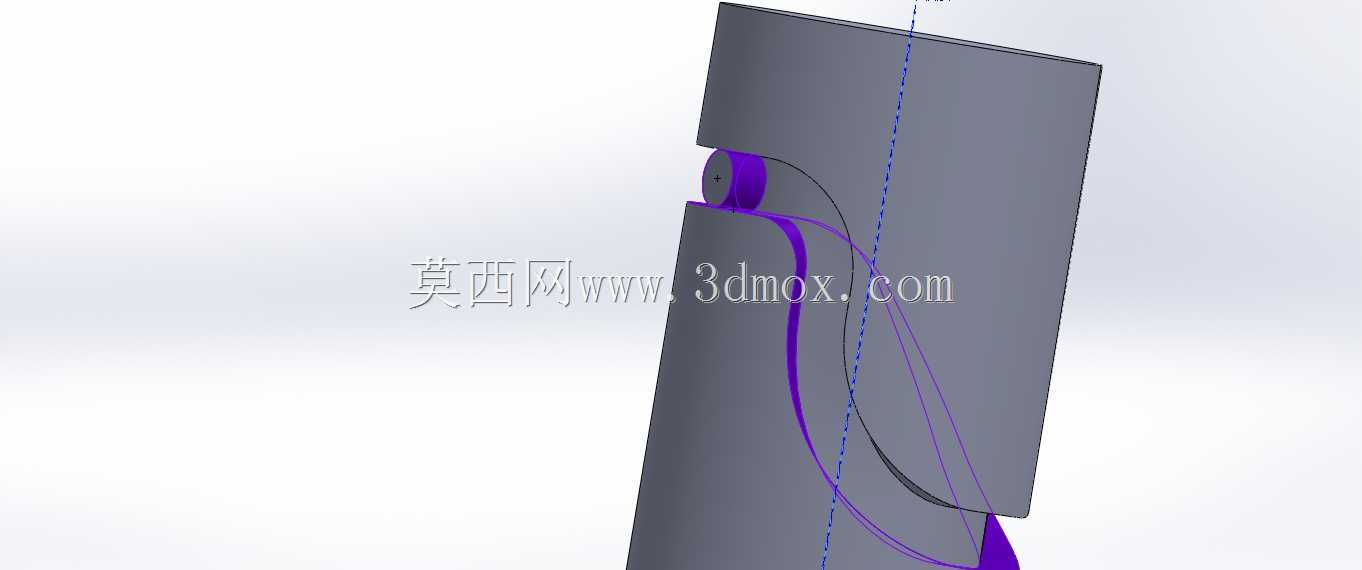

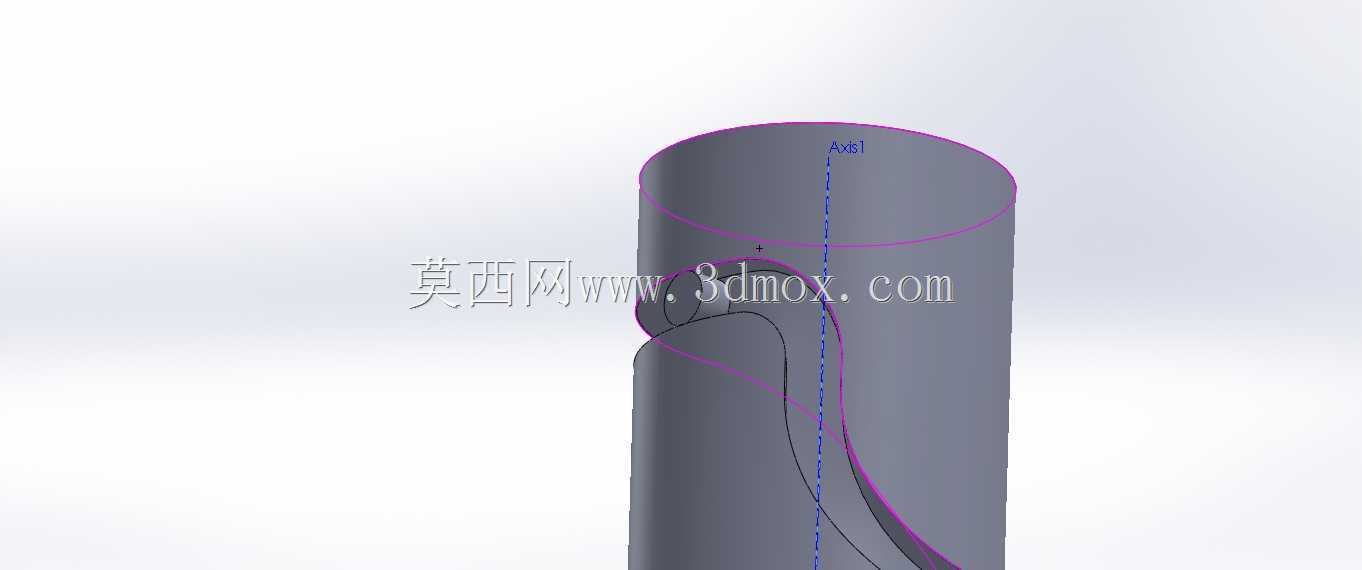

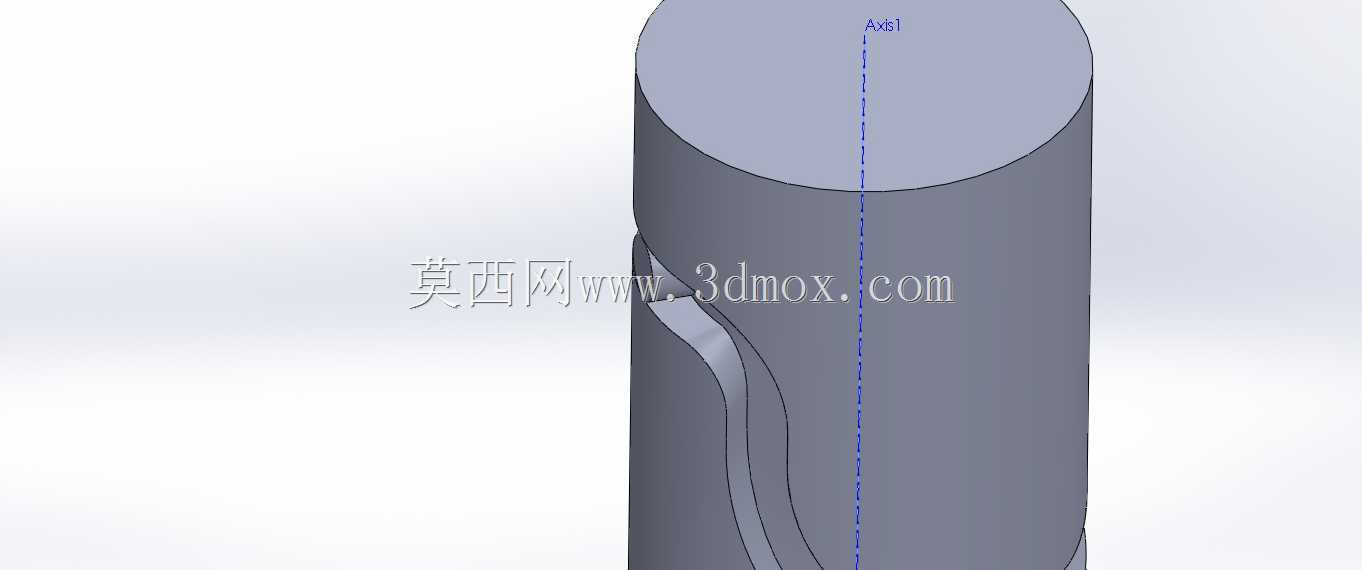

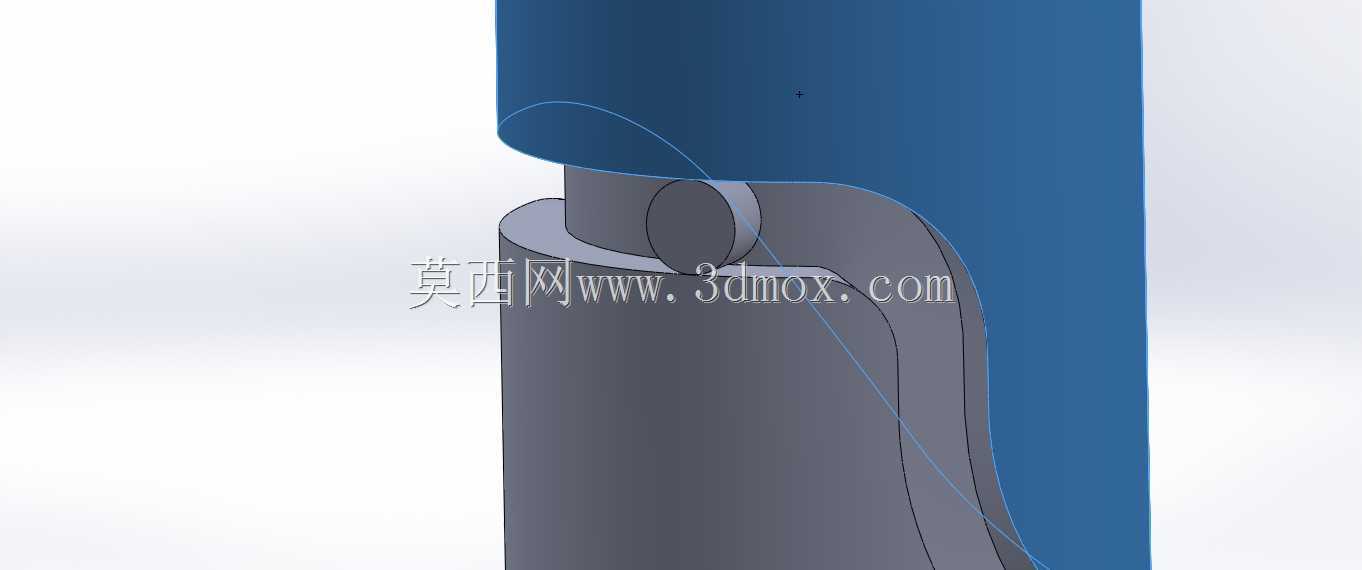

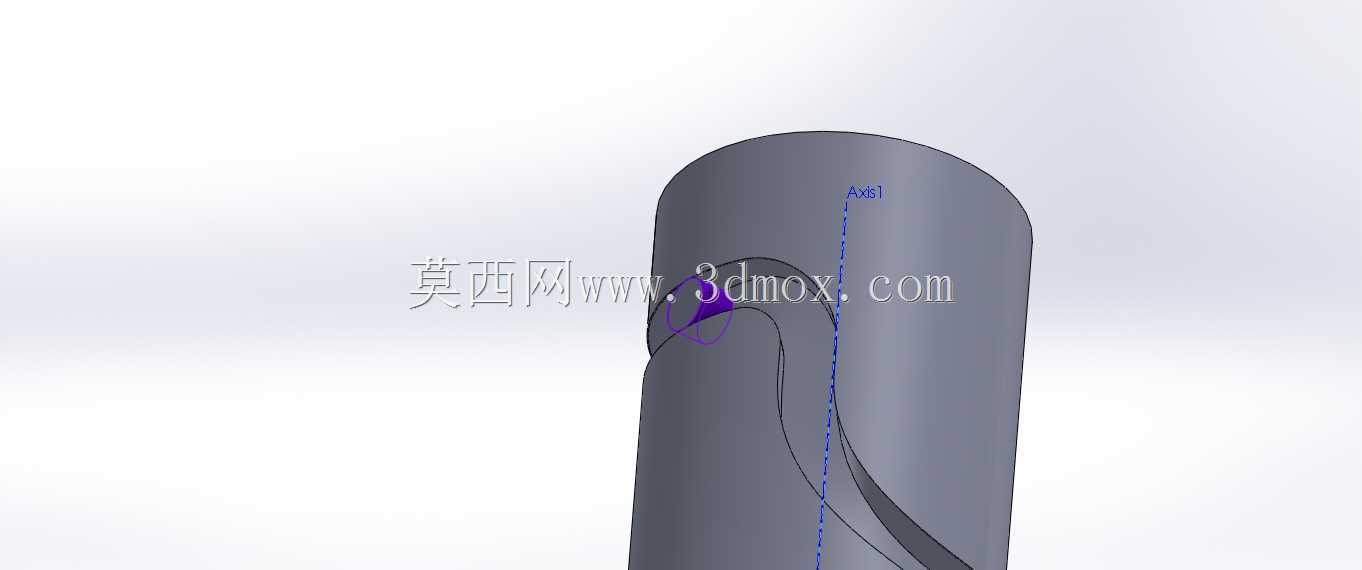

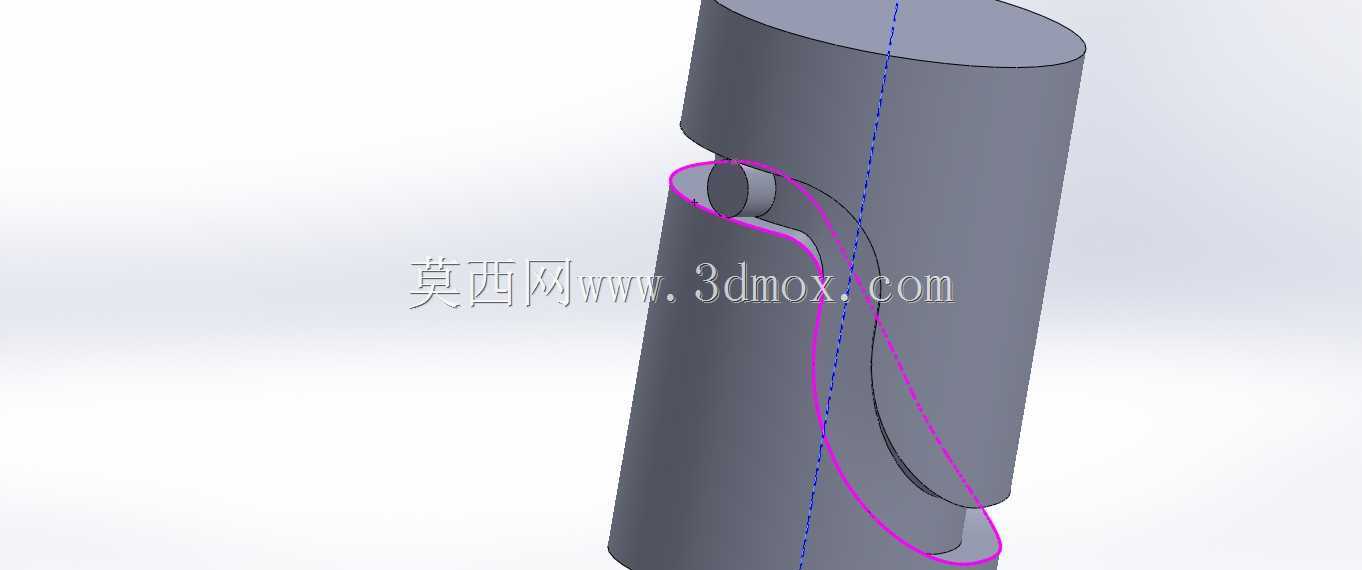

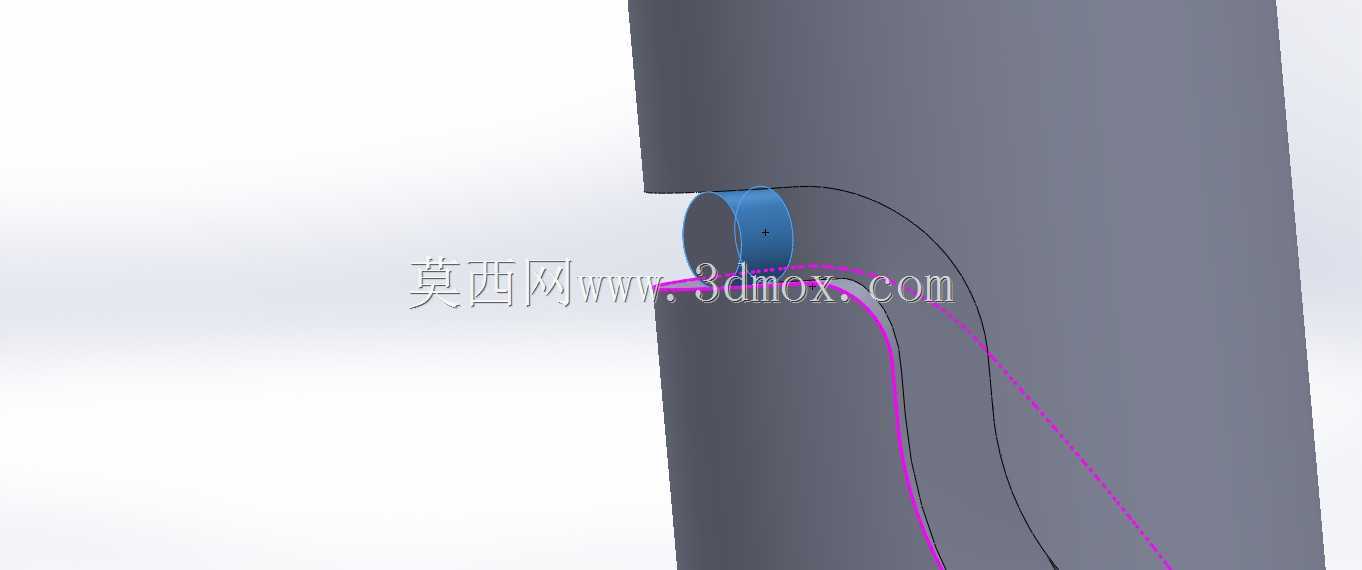

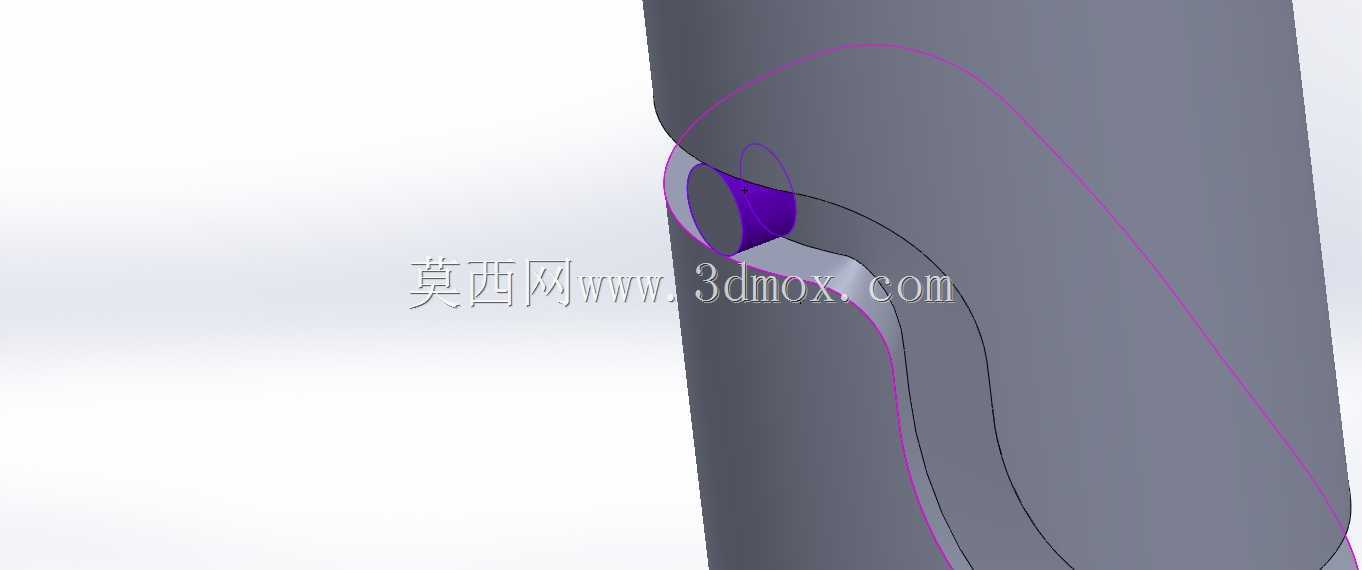

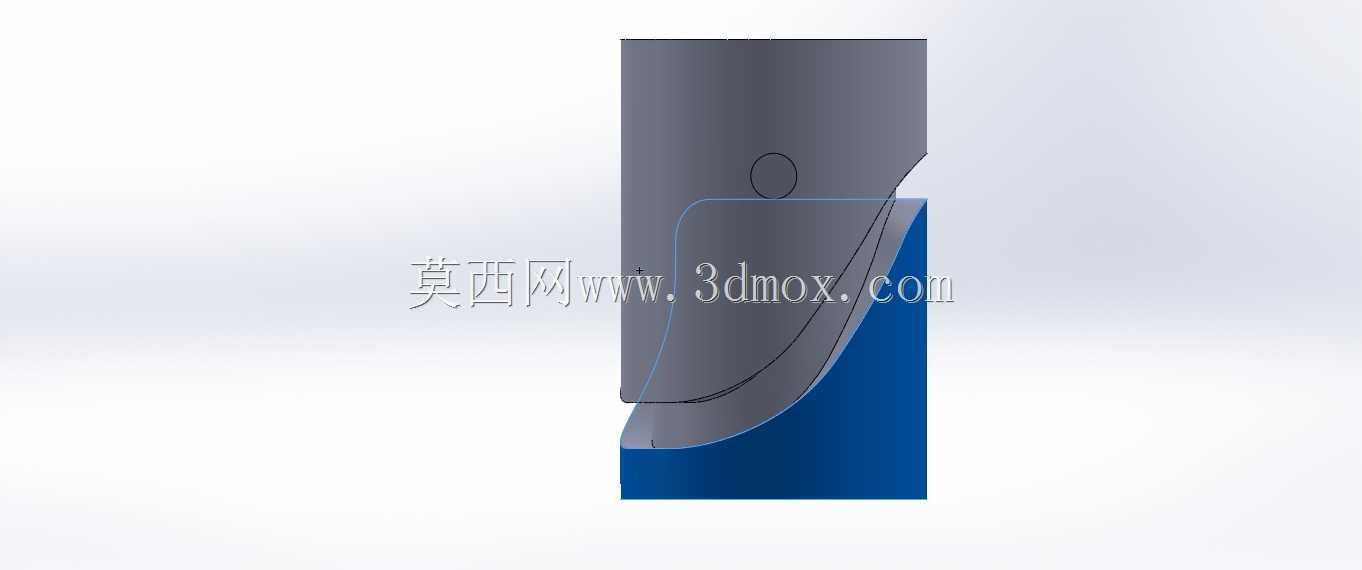

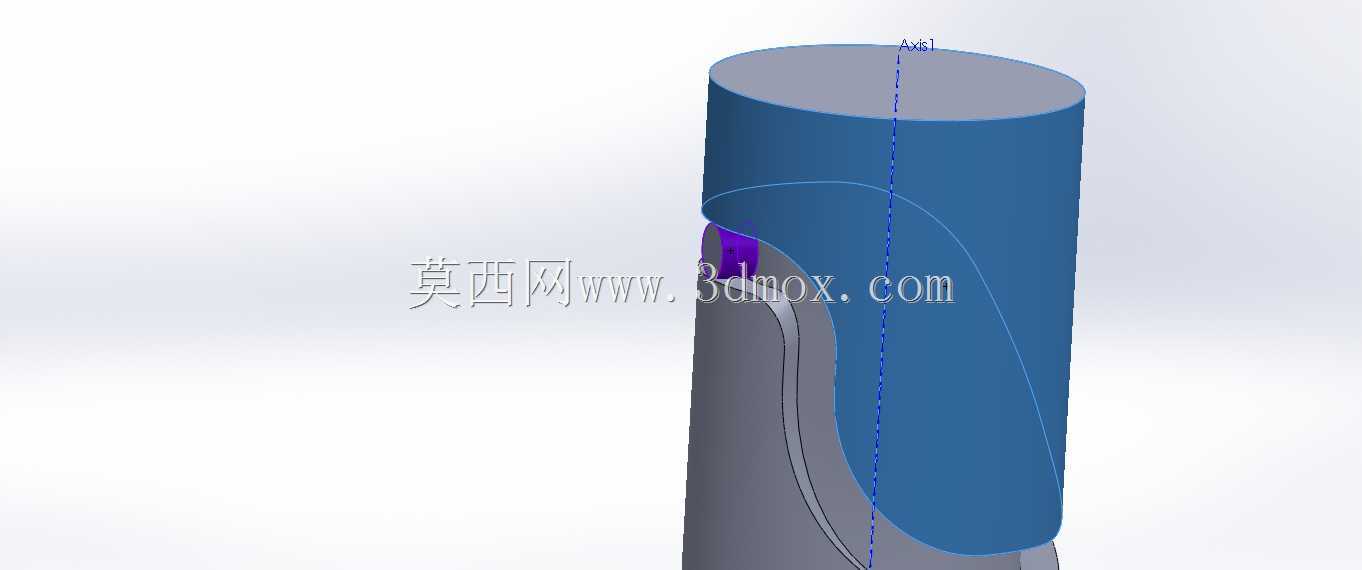

　　在实际选型应用中，这类筒形凸轮适合用于固定时序的往复传动场景，不需要复杂的控制程序就能实现稳定的动作循环，维护成本低，使用寿命长，相比连杆式往复机构，其结构更紧凑，运动规律可设计性更强，能实现复杂的动作时序；相比气动、液压驱动的往复机构，其不需要配套的气源、液压站，整体体积更小，不存在管路泄漏的问题，在小型化、高可靠性要求的设备中应用优势突出。建模过程中需要重点关注沟槽曲线的连续性，保证曲线各段的曲率平滑过渡，避免出现拐点造成从动件运动过程中的刚性冲击，同时要校验从动件在整个运动行程中与筒体其他结构的干涉情况，保证运动全程无卡滞风险。
