带周向卡槽的圆柱形遮蔽工装结构

　　这类带周向均匀卡槽的圆柱遮蔽构件，在表面处理工序的工装应用里十分常见，很多做喷涂、喷砂、阳极氧化的生产线都会用到类似结构的遮蔽件，核心作用是在工件进行表面处理时，遮挡不需要被介质覆盖的特定区域，避免非加工面被喷涂材料、喷砂磨料或者氧化液侵蚀，保证后续装配位置的尺寸精度与表面状态符合要求。

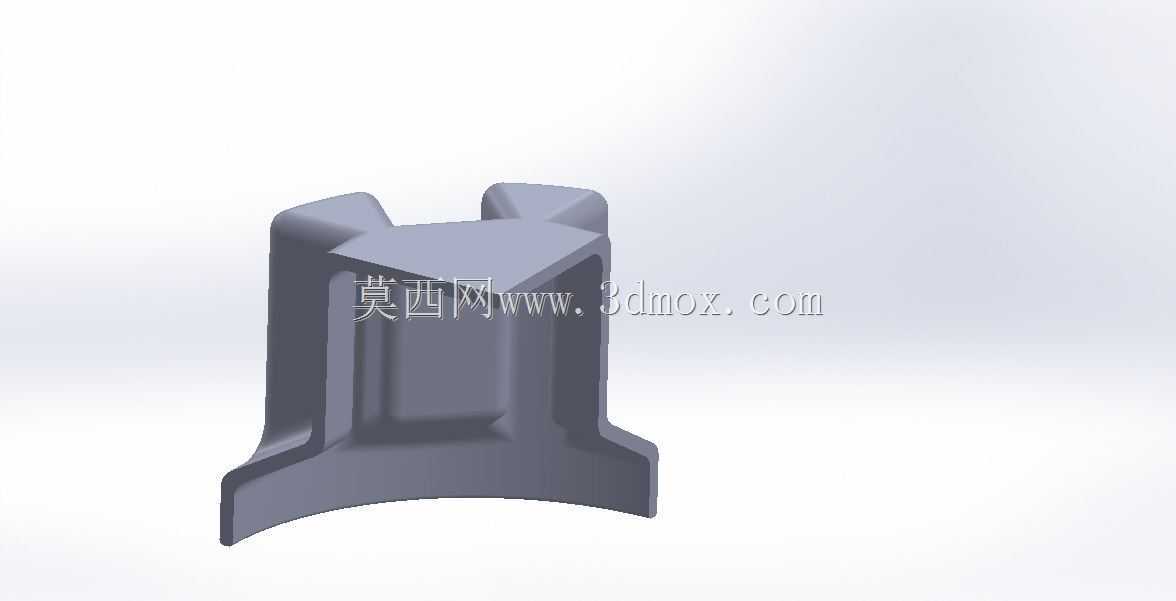

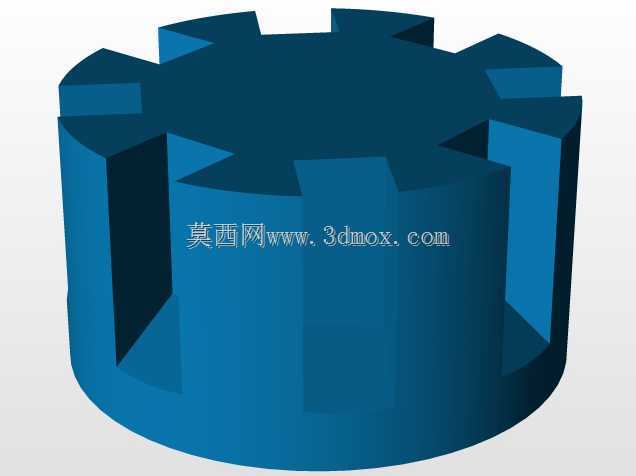

　　从结构设计逻辑来看，整体采用圆柱基体作为承载主体，周向均匀分布的矩形卡槽是核心的定位与卡接结构，这类卡槽的尺寸公差需要严格匹配被遮蔽工件上对应的凸台结构，装配时通过卡槽与工件凸台的周向啮合，实现遮蔽件与工件的周向固定，避免在表面处理的高压喷涂、喷砂冲击下，遮蔽件出现周向转动导致的遮蔽错位。圆柱基体的外径尺寸需要完全覆盖被遮蔽的圆形区域，边缘与工件表面的贴合间隙需要控制在0.1mm以内，防止喷涂介质从缝隙渗入，影响遮蔽效果。基体的轴向高度则需要根据被遮蔽区域的深度来确定，既要保证完全覆盖需要遮蔽的轴向范围，又不能超出工件表面过多，避免遮挡周边需要处理的区域，影响正常的表面加工流程。

　　在实际生产场景中，这类遮蔽件常应用于轴类零件、端盖类零件的端面局部遮蔽，比如齿轮轴的端面安装位、液压阀块的油口安装面，在进行整体表面喷涂防腐层时，就需要用这类遮蔽件盖住装配配合面，保证配合面的光洁度与尺寸精度不会被涂层破坏，避免后续装配时出现配合间隙超差、密封失效的问题。设计这类构件时，首先要确认被遮蔽工件的基准面，以工件的中心轴线作为遮蔽件的设计基准，保证周向卡槽的分度圆与工件凸台的分度圆同轴，同轴度公差需要控制在0.05mm以内，否则装配时会出现卡滞，无法顺利安装到位。卡槽的宽度尺寸要比工件凸台的宽度大0.05-0.1mm，预留出热胀冷缩的间隙，尤其是在烘干工序的高温环境下，避免因为材料热膨胀导致卡槽与凸台卡死，造成拆卸困难甚至损坏工件表面。

　　从安装边界来看，这类遮蔽件的下端面需要设计成与工件被遮蔽面完全贴合的平面，平面度公差不大于0.03mm，保证贴合紧密无间隙。周向卡槽的深度需要根据工件凸台的高度来确定，一般卡槽深度比凸台高度大0.2mm左右，避免装配时遮蔽件被凸台顶起，导致下端面与工件表面出现缝隙。外圆柱面需要做倒角处理，倒角尺寸一般为C0.5，既可以避免安装时刮伤工件表面，也能引导遮蔽件快速对准安装位置，提升装配效率。在材料选择上，这类遮蔽件一般采用聚四氟乙烯或者硅胶材质，既具备一定的结构强度，能承受喷砂、喷涂的冲击力，又具备良好的耐腐蚀性，不会被喷涂溶剂、氧化液腐蚀，同时材料有一定的弹性，能更好地贴合工件表面，提升遮蔽效果，而且可以重复使用，降低生产过程中的工装成本。

　　在实际使用过程中，这类遮蔽件的安装与拆卸都十分便捷，只需要对准卡槽与工件凸台的位置，轴向按压即可完成安装，拆卸时直接轴向拔出即可，不需要额外的工具，能大幅提升表面处理工序的上下件效率，适合批量生产的流水线作业。设计时还要考虑遮蔽件的使用寿命，卡槽的棱角位置需要做微小的圆角处理，避免反复拆装过程中出现棱角磨损，导致卡槽与凸台的配合间隙变大，出现遮蔽错位的问题。同时要根据使用场景调整材料的硬度，如果是用于高压喷砂工序，材料硬度要稍高一些，避免磨料冲击导致遮蔽件表面出现凹坑，影响贴合效果；如果是用于喷涂或者阳极氧化工序，可以选择硬度稍低的弹性材料，提升贴合的紧密性。
