带双凸台定位结构的机械连接基座

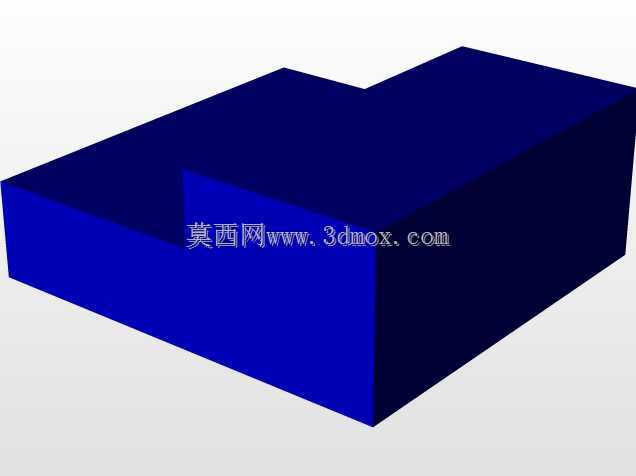

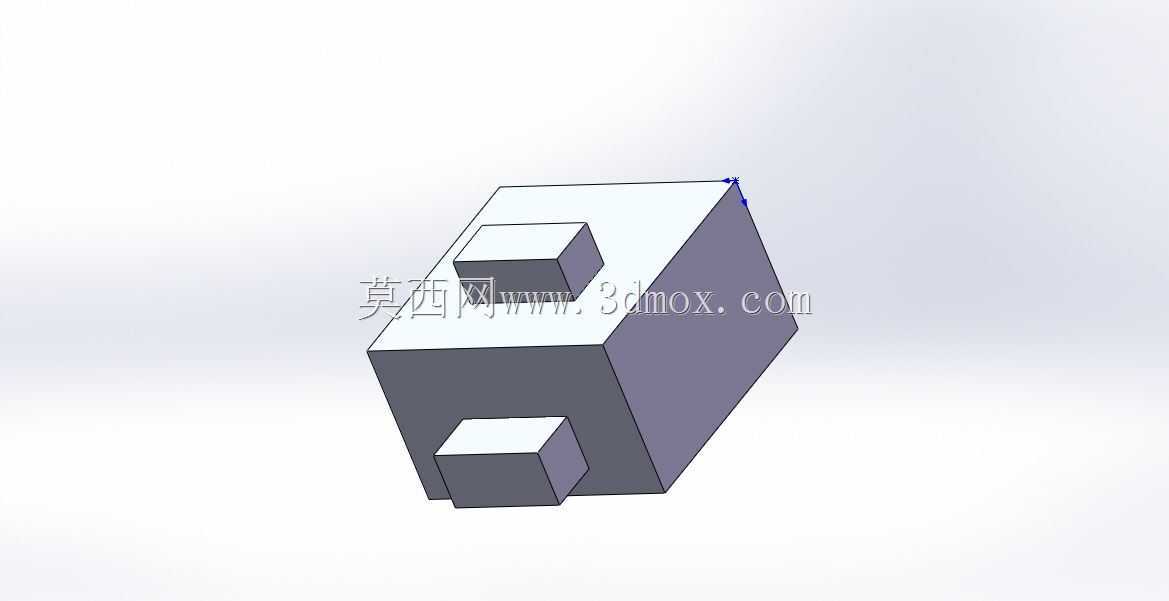

　　在工装夹具、非标自动化设备的工位定位环节，这类带双凸台的块状基座是非常常见的定位承载构件，日常做产线改造、夹具设计的时候，这类零件往往是整套工装的基准核心，所有后续的定位精度、装配公差都要围绕这个基座的加工精度来做匹配。从结构上看，主体采用矩形块作为承载基体，两个尺寸不一的方形凸台分别布置在基体相邻的两个垂直端面上，这种非对称的凸台布局本身就自带防错属性，装配的时候不会出现方向装反的问题，比对称结构的定位块省掉了额外的防错销设计，能减少装配环节的零件数量，也降低了加工时的孔位加工工作量。

　　做这类零件的三维建模的时候，首先要确定的是基体的安装边界，通常这类基座是通过螺栓固定在工装底板或者设备台面上的，所以基体的底面要保证足够的平面度，建模时要预留0.2-0.5mm的磨削余量，方便后续精加工满足安装平面的粗糙度要求。两个凸台的尺寸要和对应配合的零件凹槽做公差匹配，一般如果是做定位用的话，凸台和凹槽的配合选用H7/h6的间隙配合，既保证装配的时候能顺利导入，又不会出现过大的配合间隙导致定位偏移。凸台和基体的连接位置要做0.5-1mm的倒角过渡，避免加工的时候出现应力集中，也能防止装配时锐边刮伤配合零件的表面。

　　从实际使用场景来说，这类基座常用来做小型工件的侧向定位，或者作为气缸、传感器的安装承载座，大尺寸的端面凸台可以承受较大的轴向推压力，适合作为工装的主定位面，小尺寸的端面凸台则用来做周向的防转限位，两个凸台配合起来就能完全限制被连接件的六个自由度，不需要额外增加其他定位结构，整体结构非常紧凑，在空间受限的小型工装里适用性很强。建模的时候要注意凸台的高度不能过高，一般凸台伸出长度不超过自身截面边长的三分之二，避免承受侧向力的时候出现断裂变形，如果实际工况里侧向载荷比较大，还要在凸台和基体的连接位置做加强筋结构，不过从当前模型的结构来看，应该是用在轻载定位的场景，没有额外加加强筋，整体加工难度很低，普通的铣床、加工中心都能完成加工，不需要特殊的工装夹具来做二次装夹，一次装夹就能完成两个端面凸台的铣削加工，加工效率很高，量产的时候成本控制也比较容易。

　　做这类零件的设计时，还要提前考虑安装孔的布置位置，安装孔要尽量避开凸台的正下方位置，避免钻孔的时候和凸台的加工位置出现干涉，同时安装孔的沉头深度要和选用的螺栓长度匹配，保证螺栓拧紧之后不会高出基体的安装平面，影响后续其他零件的装配。另外两个凸台的端面也要保证和基体安装面的垂直度，一般垂直度公差要控制在0.02mm以内，不然装配之后会出现定位偏移，导致整套工装的定位精度达不到设计要求。在三维建模的过程中，要把这些公差要求在工程图里明确标注出来，同时建模的时候尽量采用参数化设计，后续如果需要调整凸台尺寸或者基体大小的时候，只需要修改对应参数就能快速更新模型，不需要重新绘制整个零件，能提高后续改型设计的效率。这类零件虽然结构简单，但是在整套设备里属于基础基准件，一旦尺寸或者形位公差出问题，后续所有的装配环节都会出现偏差，所以建模的时候要反复核对各个尺寸的配合关系，确认安装边界和周边零件没有干涉，才能输出工程图进行加工。
