三正方形组合几何结构教学演示构件

　　日常给新入职的结构设计岗同事做空间几何投影训练时，这类由三个等边长正方形按正交空间关系组合的基础构件，是绕不开的训练载体。很多刚接触三维建模的从业者，容易在多视图投影对齐上出现偏差，尤其是三个正方形分别沿X、Y、Z三个轴向垂直布置，相邻正方形共享一条等长公共边的结构，能直观训练三视图的投影对应关系，帮新人快速建立空间坐标系下的形位对应思维。

　　从实际应用场景看，这类正交组合的几何结构并非只存在于教学案例里，在模块化机架的节点设计、工装夹具的定位基准块设计、教学用几何教具的生产中都能看到它的影子。比如小型自动化设备的型材机架转角处，三个方向的安装基准面就可以参考这种正交正方形的布局逻辑，保证三个方向的安装面垂直度公差控制在合理范围内，避免后续安装导轨、气缸等标准件时出现装配干涉。做定位工装的时候，三个互相垂直的正方形基准面，可以分别作为X、Y、Z三个轴向的定位靠面，工件装夹时能快速完成三个方向的位置找正，不需要反复打表调整，能大幅缩短单件装夹的辅助时间。

　　设计这类结构的时候，首先要确定基准正方形的边长参数，这个边长不是随意设定的，要匹配实际使用场景的安装边界：如果是做教具使用，边长通常设定在100mm到150mm之间，拿取方便，投影绘制时线条比例也合适；如果是作为设备上的基准定位块，边长要匹配所定位工件的接触面尺寸，同时要预留出固定螺栓的安装空间，通常在正方形的非公共边区域设置沉头孔，沉头孔的位置距离边缘的距离要大于螺栓直径的1.5倍，避免安装时出现边缘开裂的问题。三个正方形的厚度也要根据使用场景调整，作为教具使用时厚度取8mm到10mm即可，保证结构不易变形，重量也合适；作为工业定位块使用时，厚度要根据承重需求计算，保证在工件装夹的压紧力作用下，基准面不会出现翘曲变形，平面度公差要控制在0.02mm以内，垂直度公差控制在0.015mm以内，才能满足定位精度要求。

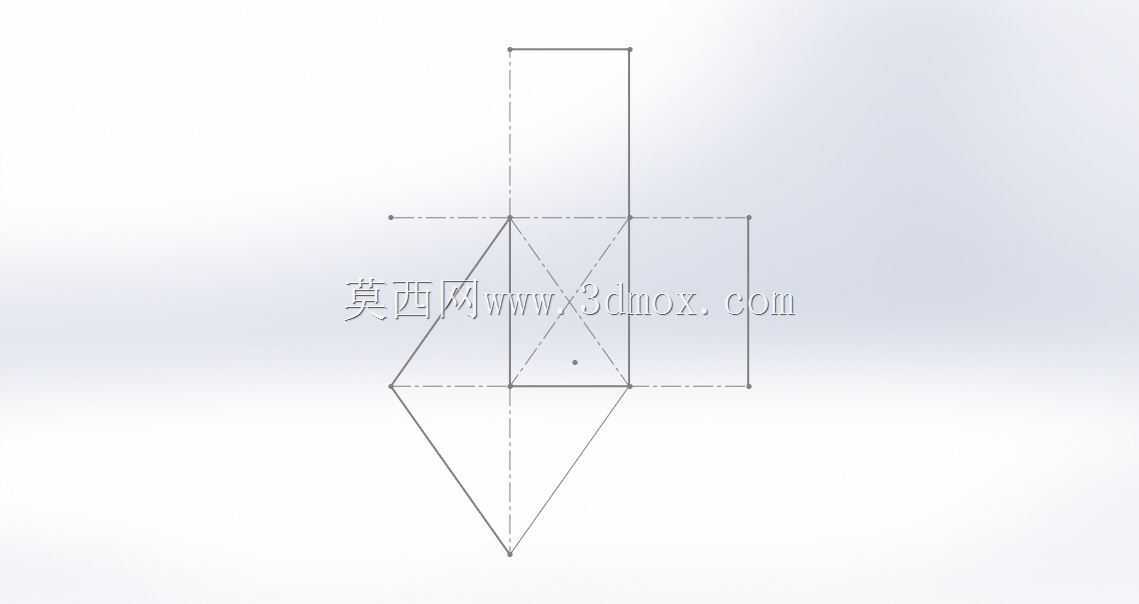

　　建模过程中要注意三个正方形的公共边对齐问题，很多新人建模时容易出现公共边错位，导致后续生成工程图时投影线条出现多余的交线，或者三个面的垂直度出现偏差。建模时要先绘制第一个基准正方形的草图，完全约束草图尺寸后再生成基体特征，之后的两个正方形要分别以第一个正方形的两条相邻垂直边作为草图的定位基准，保证两个正方形的平面分别与基准正方形平面保持90度垂直，公共边完全重合，没有缝隙或者重叠。完成实体建模后，要对三个正方形的外露棱边做0.5mm的倒角处理，避免使用过程中锐边划伤操作人员，同时也能消除应力集中点，提升构件的使用寿命。如果是作为加工用的基准块，三个工作面要做磨削处理，保证表面粗糙度达到Ra1.6以下，非工作面可以做喷砂氧化处理，提升防锈能力。

　　从安装边界来看，这类构件如果是固定在工作台面上，通常以其中一个正方形作为安装底面，底面的四个角位置设置沉头安装孔，安装孔的中心距要匹配工作台T型槽的间距，或者配套的铝型材安装孔位，保证安装时不需要额外打孔适配。另外两个垂直方向的正方形面作为工作基准面，安装时要先打表找正底面的平面度，再依次找正两个垂直面的垂直度，确认所有形位公差符合要求后再拧紧固定螺栓，避免拧紧过程中构件出现位移，影响后续使用的精度。在做投影教学演示时，这个结构能清晰展示三视图的“长对正、高平齐、宽相等”投影规则，三个正方形在不同投影视图里会分别呈现为正方形、直线、矩形的不同形态，能帮学习者快速理解空间几何结构到二维工程图的转换逻辑，避免出现视图漏线、多线的常见错误。
