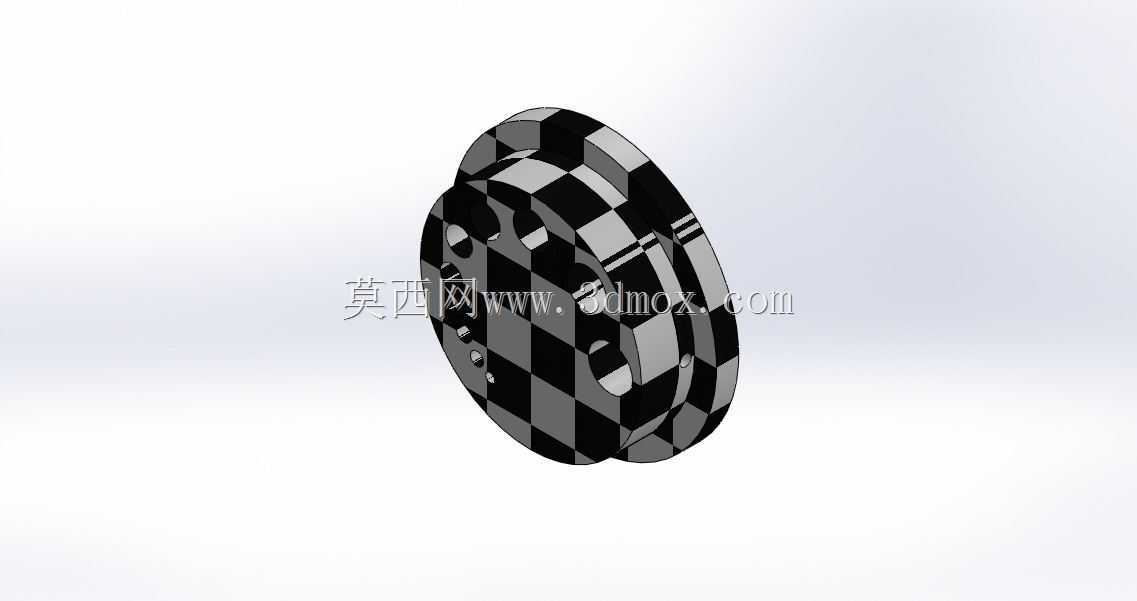

带多安装孔位的圆形法兰连接端盘结构

　　这类带多组安装孔的圆形端盘结构，在流体管路对接、旋转轴端密封固定、工装夹具定位基座场景中应用十分广泛，日常做设备改造、非标机构设计时经常会碰到这类零件的选型或建模需求。从结构设计逻辑来看，这类盘件首先要满足对接面的平面度要求，整个盘面的加工粗糙度需要控制在合理区间，避免对接后出现密封失效、定位偏移的问题，盘体上的沉头孔与通孔采用错位排布的方式，既可以兼顾不同规格紧固件的安装需求，也能在有限的盘体圆周范围内最大化布置连接点位，提升整体连接的抗剪切、抗松动能力。盘体的台阶式外缘结构，一方面是为了适配对接部件的内嵌式安装槽，安装时可以直接卡入对应槽位完成预定位，减少装配时的对齐调整工作量，另一方面台阶结构也能提升盘体自身的结构刚性，

　　在承受轴向压紧力、周向扭转力的时候，不容易出现盘面翘曲变形的问题。做这类零件的三维建模时，首先要确定核心的安装基准，也就是盘体的中心轴线，所有孔位的排布、台阶的尺寸偏移都要以这个轴线为基准来做参数化约束，方便后续根据不同的对接需求调整盘体外径、孔位数量、台阶高度这些参数。实际选型应用的时候，要注意核对安装边界尺寸：盘体的最大外径不能超过对接部件的安装面范围，避免和周边的管线、结构件产生干涉；中心通孔的尺寸要匹配穿过的轴径或者管路通径，预留合理的配合间隙，不能出现卡滞或者通径不足的问题；盘体的总厚度要和紧固件的长度匹配，确保螺栓拧紧后有足够的螺纹啮合长度，同时不会因为盘体过薄导致压紧力不足，或者盘体过厚占用过多的安装空间。

　　盘体上的小孔位除了用于穿装紧固件之外，部分位置的小孔还可以作为定位销孔使用，装配时先装入定位销完成两个对接部件的精准对位，再拧紧紧固件，能大幅提升装配效率，也能避免反复拆装之后出现对接位置偏移的问题。在承压类的管路对接场景中使用这类端盘时，还要在两个对接盘面之间加装适配厚度的密封垫片，垫片的内外径要和盘体的密封面尺寸匹配，孔位要和盘体上的安装孔一一对齐，避免垫片遮挡孔位或者密封面覆盖不全导致泄漏。做结构强度校核的时候，要重点关注孔位之间的筋位厚度，不能为了盲目减重把孔间的实体部分做的过薄，否则在承受交变载荷或者冲击载荷的时候，孔位边缘容易出现应力集中，长时间运行会产生裂纹甚至断裂失效。这类盘件的材质选择通常根据使用场景确定，

　　普通的常压常温工况可以选用常规的45号钢做表面发黑处理，有防腐需求的工况可以选用304不锈钢材质，有轻量化需求的场景也可以选用高强度铝合金做硬质阳极氧化处理，不同材质的盘件在建模时不需要调整整体结构参数，只需要对应修改材质属性，后续做工程图的时候标注对应的材质和热处理要求即可。在自动化生产线的旋转工位上，这类端盘还经常作为转盘的基座连接部件使用，背面的台阶结构可以和回转支承的内圈或者外圈配合定位，盘面上的孔位用来固定转盘工装，运行时可以承受转盘上工件的重量以及旋转时的离心力，稳定传递扭矩。
