滚动轴承实体结构三维建模设计

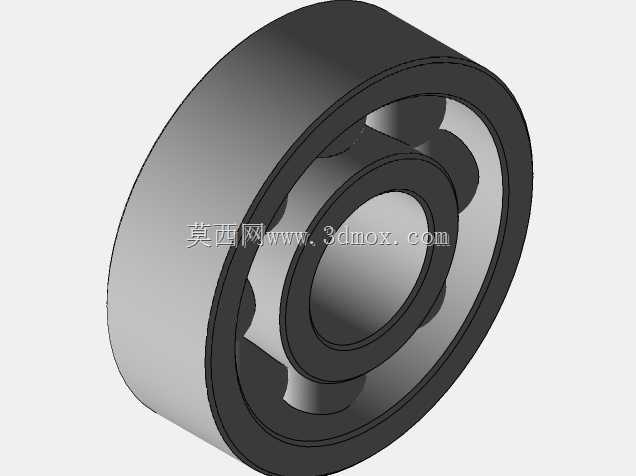

　　做机械结构设计这么多年，轴承这类基础件的建模是绕不开的基本功，别看着结构简单，真要把配合关系、安装边界做准，得结合实际装配场景反复核对参数。这类深沟球结构的滚动轴承，最常见的应用场景就是各类旋转轴系的支撑部位，小到家用电机的输出轴支撑，大到输送机辊筒、机床主轴的辅助支撑，只要是需要降低旋转摩擦阻力、保证轴系回转精度的位置，基本都能看到它的身影。它的核心功能就是在轴和轴承座之间建立滚动摩擦副，把轴运转时的滑动摩擦转化为滚动体的滚动摩擦，大幅降低运转过程中的功率损耗，同时约束轴的径向位移，部分结构也能承受一定程度的轴向载荷，保证轴系在设计的回转精度范围内稳定运行。

　　建模的时候最先要捋清楚的是各部件的配合逻辑，不能只照着外观画个样子。首先是内圈，它的内孔是和轴做过盈配合的，建模的时候内孔的圆柱度、端面的垂直度都要留好公差参考的基准面，内圈上的滚道是和滚动体直接接触的曲面，滚道的曲率半径要比滚动体半径稍大一点，既保证接触应力在材料允许范围内，也给润滑脂留出留存的空间，避免运转时出现干摩擦。然后是外圈，外圈的外圆柱面是和轴承座孔配合的，安装的时候一般是过渡配合或者小间隙配合，方便装配时的压装调整，外圈的滚道和内圈滚道是同轴的，两者的沟道位置偏差直接影响轴承的运转噪音和使用寿命，建模的时候要保证两个滚道的同轴度公差在合理范围内，不能出现沟道错位的问题。中间的滚动体是均匀排布在保持架的兜孔里的，保持架的作用就是把每个滚动体等距分隔开，避免滚动体之间直接接触摩擦，建模的时候兜孔的间隙要控制合理，既要保证滚动体能在兜孔里自由转动，也不能间隙太大导致滚动体运转时出现窜动，保持架的壁厚也要结合轴承的整体尺寸调整，不能为了省空间做太薄，不然高速运转时保持架容易出现变形碎裂的问题。

　　说到安装边界，这类轴承的轴向定位是设计时必须考虑的点，一般内圈靠轴肩定位，外圈靠轴承座的孔用挡圈或者端盖定位，建模的时候要把轴肩的高度、端盖的压紧面位置预留出来，轴肩不能太高，不然后续拆卸轴承的时候拉马没法勾住内圈端面，也不能太低，不然定位不可靠，轴运转时容易出现内圈窜动。轴承的宽度尺寸、内外径尺寸都是和安装位直接对应的，建模时要严格按照选定的轴承型号尺寸来做，比如常用的轻系列、中系列轴承，同样内径的情况下外径和宽度都有差异，不能混淆型号尺寸，不然做出来的模型导入装配体的时候会出现装不上、配合错位的问题。另外密封结构的细节也不能忽略，很多应用场景下轴承两侧是带密封圈的，用来阻挡外部的粉尘、水汽进入轴承内部，同时防止内部的润滑脂泄漏，建模的时候密封圈和内圈外圈的配合间隙要做合适，不能过紧导致密封圈磨损过快，也不能过松起不到密封作用。

　　实际选型建模的时候还要结合应用场景调整细节，比如用在高速运转场合的轴承，滚动体的精度等级要选高一级的，滚道的表面粗糙度要求也更高，建模的时候可以在模型的特征备注里标注清楚对应的精度要求，方便后续出工程图的时候直接调用；如果是用在重载低速的场合，比如矿山设备的辊轴支撑，就要考虑轴承的载荷分布，滚道的接触应力校核要留足够的安全系数，保持架的结构也要选强度更高的实体保持架，而不是冲压保持架。很多新手建模的时候容易忽略倒角和圆角的细节，其实轴承的内外圈端面边缘都是有倒角的，一方面是压装的时候起到导向作用，避免装配时刮伤轴或者轴承座的配合面，另一方面也能去除热处理后的边缘应力集中，避免边角崩裂，这些小细节恰恰是模型能不能直接用于实际生产参考的关键。还有润滑结构的考虑，部分轴承在外圈上会开注油孔和油槽，方便设备维护的时候补充润滑脂，建模的时候注油孔的位置要和轴承座上的注油通道对齐，不然维护的时候油脂打不进滚道位置，等于白做这个结构。

　　从建模的逻辑来说，这类回转类零件最适合用旋转凸台做基础特征，先画出内外圈的截面轮廓，绕中心轴旋转生成基础实体，然后做滚道的切除特征，再做单个滚动体，通过圆周阵列生成整圈的滚动体，最后做保持架的特征，把兜孔阵列出来，整个建模过程要注意特征的参数化关联，比如把轴承内径、外径、宽度、滚动体直径这些关键尺寸设为全局变量，后续如果要换同类型不同型号的轴承，只需要修改几个全局参数就能自动更新整个模型，不用从头开始画，能大幅提升设计效率。还要注意各零件之间的干涉检查，装配完成之后要转动内圈，检查滚动体和滚道、保持架之间有没有干涉，正常状态下滚动体应该能在滚道上自由滚动，保持架和滚动体之间只有小间隙的配合，没有硬干涉，不然模型导入运动仿真的时候会报错，也没法用于实际的装配指导。
