盘形沟槽凸轮精密传动结构设计

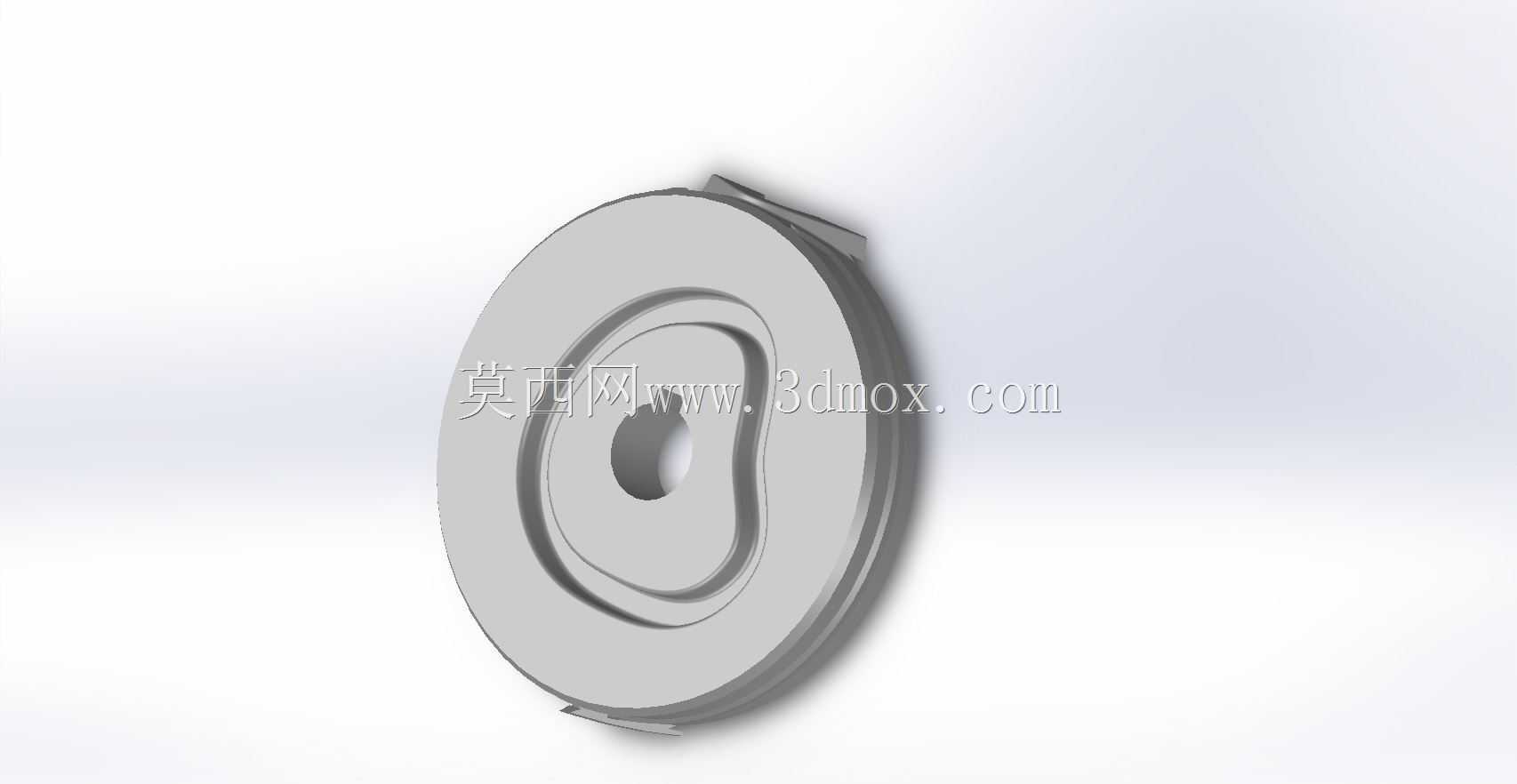

　　这类盘形沟槽凸轮是自动化传动系统里实现预设运动规律的核心执行件，常见于轻工包装、自动装配、纺织机械以及非标自动化专机的间歇送料、工位转位、时序动作触发环节，区别于普通外轮廓盘形凸轮，沟槽式结构可通过槽壁同时约束从动件的推程与回程运动，不需要额外设置回程弹簧，能在中高速运转工况下避免从动件脱开、跳位的问题，传动刚性更优，适合负载波动不大但动作时序精度要求较高的工位。从结构设计逻辑来看，该凸轮采用中心通孔安装形式，中心孔作为装配基准与设备主轴配合，端面可通过压盖或者紧定螺钉实现轴向锁紧，安装时需保证凸轮端面与主轴轴线的垂直度，避免运转过程中从动件滚轮出现偏磨、卡滞。凸轮本体的轮廓曲线是整个零件的设计核心，

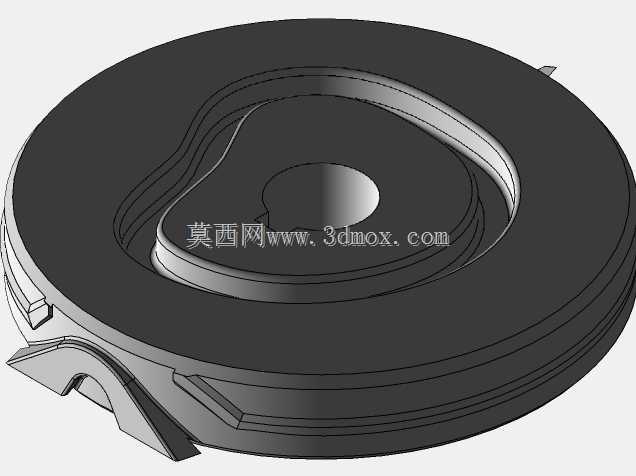

　　沟槽的宽度尺寸需与配套从动件的滚轮直径做间隙配合，单边间隙控制在0.02-0.05mm区间，间隙过大会导致传动过程存在冲击、定位精度下降，间隙过小则会加剧滚轮与槽壁的磨损，甚至在热胀工况下出现卡死。沟槽的深度需匹配滚轮的有效接触长度，保证滚轮在整个推程、回程、停歇周期内都能完全嵌入槽内，不会出现脱槽风险。凸轮的外轮廓做了等厚设计，外缘的凸起定位结构可用于安装初始位置校准，装配时可通过外缘的标记点与主轴的相位标记对齐，确保从动件的动作时序与设备其他工位的动作匹配。从安装边界来看，这类凸轮的轴向厚度需匹配安装位的轴段长度，中心孔的公差带一般选用H7级，与主轴的k6公差带形成过渡配合，既保证装配后的同轴度，也方便后期维护拆卸。

　　凸轮的基圆半径设计经过运动学校核，在保证从动件运动压力角处于许用范围内的前提下，尽可能控制整体外径尺寸，减少运转过程中的转动惯量，降低驱动主轴的负载扭矩。在实际应用场景中，这类凸轮常配套带滚轮的摆杆或者直动从动件使用，比如在自动锁螺丝机的工位切换机构中，凸轮每旋转一周即可带动摆杆完成一次抬升、转位、下压的完整动作循环，停歇阶段可配合锁付机构完成螺丝拧紧工序；在泡罩包装机的送料机构中，凸轮驱动的间歇送进机构可精准控制包装膜的送进长度，保证每一个泡罩工位都能与热封、冲切位置精准对齐。设计过程中需要重点关注轮廓曲线的过渡段处理，推程与回程段的加速度曲线需连续无突变，避免出现刚性冲击或柔性冲击，尤其是在中高速运转的设备上，

　　不合理的曲线过渡会导致整个机构产生振动、噪音，大幅缩短从动件滚轮和凸轮本身的使用寿命。沟槽的槽壁粗糙度需控制在Ra1.6以下，减少滚轮滚动过程中的摩擦阻力，降低磨损速率，凸轮本体的材料一般选用中碳钢经调质处理后表面淬火，或者采用合金结构钢做渗碳淬火处理，保证槽壁具备足够的硬度和耐磨性，同时芯部保持较好的韧性，能够承受传动过程中的交变载荷。凸轮两端面的平行度、中心孔与端面的垂直度都有严格的形位公差要求，这些公差会直接影响装配后的运转精度，若端面跳动过大，会导致从动件滚轮在槽内出现轴向窜动，加剧磨损同时产生异常噪音。在选型适配时，需要先明确设备所需的从动件运动规律，是等速运动、等加速等减速运动还是简谐运动，再根据从动件的行程、摆角或者直动距离，反推凸轮的轮廓参数，同时核算整个机构的压力角，直动从动件的推程压力角一般不超过30度，摆动从动件的推程压力角不超过35度，回程阶段因为受力较小，压力角可适当放宽到70度以内。这类沟槽凸轮相比端面凸轮、圆柱凸轮，结构更紧凑，加工难度相对更低，安装调试也更便捷，在中小行程的间歇传动场景中应用十分广泛，尤其是在多工位转盘类自动化设备中，搭配分割器使用或者单独作为时序触发元件，能够可靠实现多个动作的精准时序配合，不需要复杂的电控程序逻辑，纯机械结构的传动形式稳定性更强，在工业现场复杂电磁环境下也不会出现动作错乱的问题。
