双孔铰接式焊接连接构件结构设计

　　这类双孔铰接焊接构件，在轻工输送线、小型工装夹具、非标自动化执行端的连杆传动场景里应用十分普遍，很多做小型往复运动机构的设计人员，在做动力传递路径规划时，都会优先考虑这类结构的承载与铰接特性。从实际使用场景来看，这类构件主要承担两个相对转动部件之间的动力传递与位置约束作用，既可以作为手动工装的锁紧连杆，也可以作为小型气动执行机构的传动摆臂，在工位间的工件推送、夹具的开合联动、小型检测设备的姿态调整环节，都能看到这类结构的实际应用。

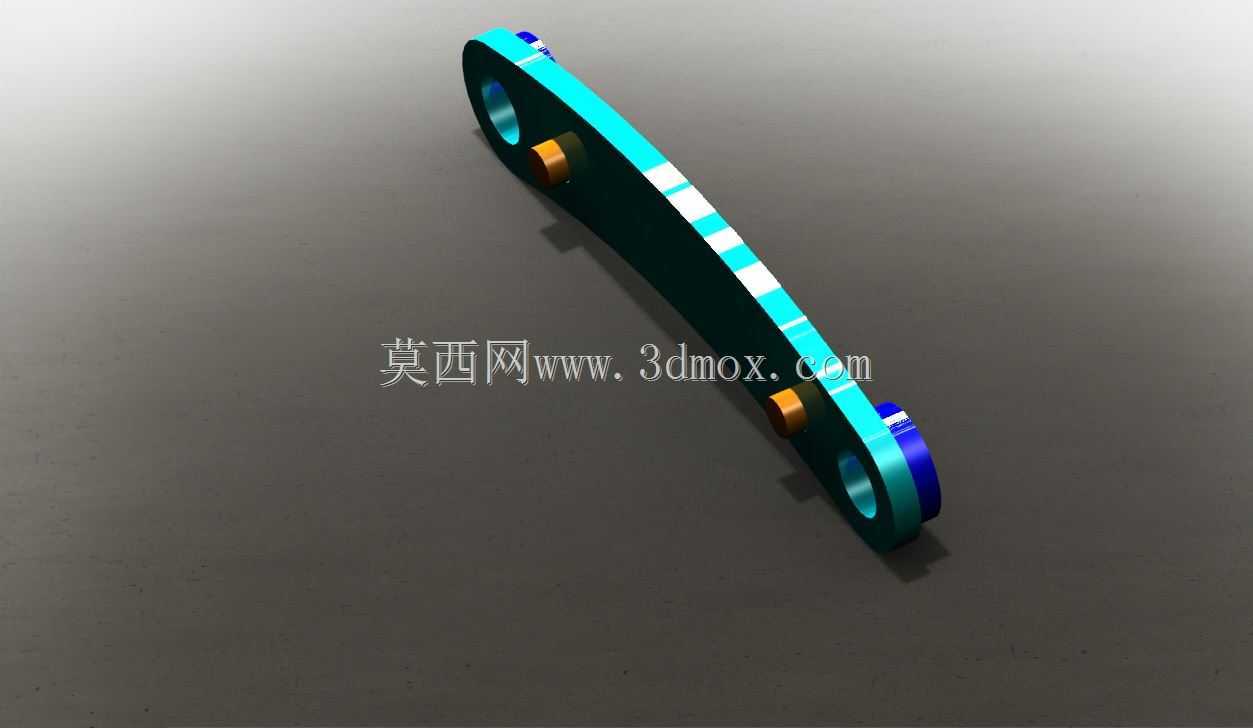

　　从功能特性上看，该构件采用长条形板状主体搭配两端铰接孔的结构形式，主体部分通过焊接工艺完成各部分的刚性连接，保证构件在承受拉压载荷时不会出现相对形变，两端的铰接孔内嵌耐磨衬套结构，能够降低铰接销轴转动过程中的磨损量，延长构件的实际使用寿命。构件上设置的两个橙色定位凸点，是装配过程中的定位基准，能够在焊接作业时快速定位各拼接板件的相对位置，避免焊接过程中出现尺寸偏移，同时也能在后期装配到整机设备时，作为安装对位的参考标记，降低现场装配的对位难度。

　　设计这类构件的时候，首先要核算的是两端铰接孔的中心距尺寸，这个尺寸直接决定了连杆机构的传动行程与摆角范围，中心距偏差过大会导致机构运动过程中出现卡滞、死点位置偏移的问题，因此建模过程中需要严格控制两孔的同轴度与中心距公差，通常中心距公差需要控制在±0.05mm以内，才能满足常规传动场景的精度要求。其次要考虑主体板件的厚度选择，板厚需要根据实际传递的最大拉压力进行核算，避免载荷过大时出现板件弯曲变形，通常这类用于小型自动化设备的连杆构件，主体板厚选择6-8mm的Q235钢板即可满足常规承载需求，如果应用在冲击载荷较大的场景，则需要更换为45号钢材质并做调质处理，提升构件的抗冲击性能。

　　焊接工艺的设计也是这类构件的核心要点，由于焊接过程会产生热变形，建模时需要提前预留焊接收缩余量，同时在焊接工序规划上，需要采用对称焊接的方式，避免单侧焊接热量集中导致板件出现翘曲变形，焊接完成后还需要做去应力退火处理，消除焊接残余应力，避免后期使用过程中构件出现缓慢形变导致尺寸精度下降。两端铰接孔的加工需要在焊接去应力完成后再进行镗孔加工，不能在焊接前预先加工孔位，否则焊接变形会导致孔位位置度超差，无法满足装配要求。

　　从安装边界来看，这类构件的安装空间需要预留足够的摆动余量，构件宽度方向需要与周边固定结构保留至少3mm的间隙，避免摆动过程中出现剐蹭，铰接销轴的直径需要与孔位做间隙配合，配合间隙控制在0.02-0.04mm之间，既保证转动灵活性，又避免间隙过大导致传动过程中出现冲击异响。构件表面做喷塑处理，主体采用辨识度较高的青蓝色涂装，既可以提升构件的防锈能力，也能在设备维护时快速识别该传动部件，方便日常巡检时快速排查构件是否出现松动、变形等异常问题。

　　在实际选型替换过程中，设计人员需要重点核对三个参数：两端铰接孔的中心距、铰接孔的内径尺寸、构件主体的厚度与宽度，这三个参数直接决定了构件是否能够适配原有机构的安装空间与传动需求，不能仅凭外观相似就直接替换，否则很容易出现机构运动干涉、承载能力不足导致构件断裂的问题。另外这类焊接构件在长期使用过程中，需要定期检查铰接孔的磨损情况以及焊接位置是否出现开焊裂纹，尤其是在有冲击载荷的应用场景下，定期巡检能够有效避免构件失效导致的设备停机甚至安全事故。
