带内螺旋油槽的液压元件衬套结构

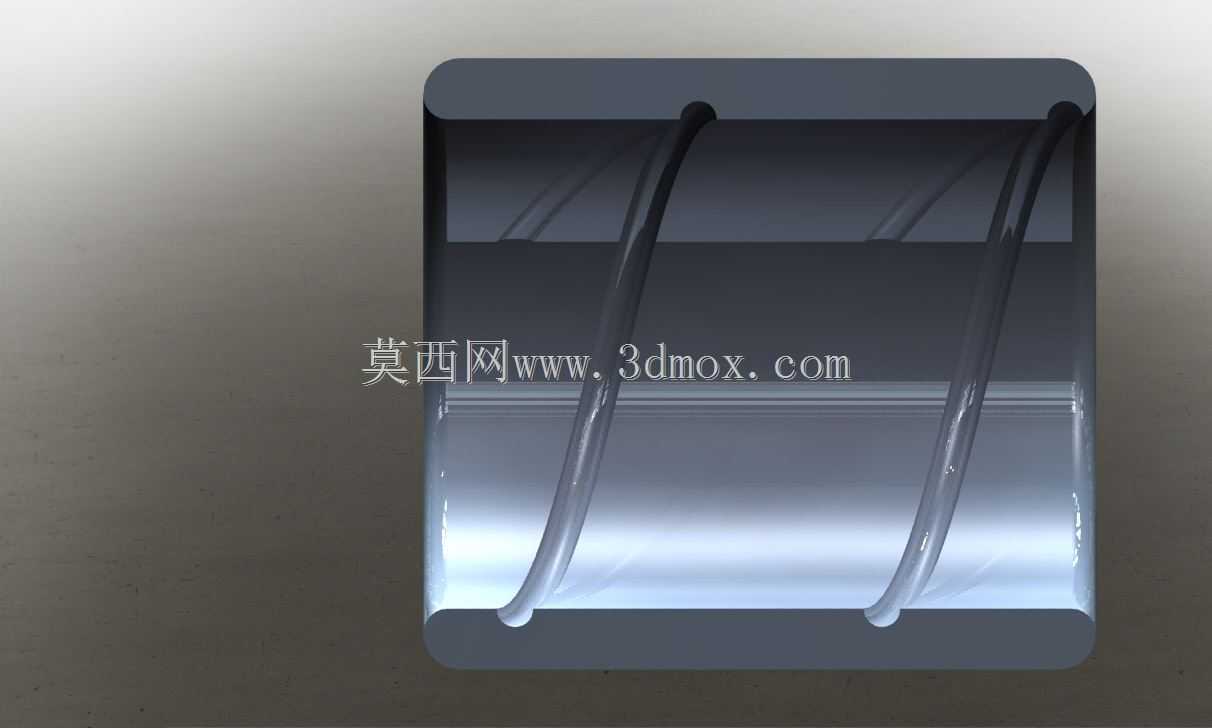

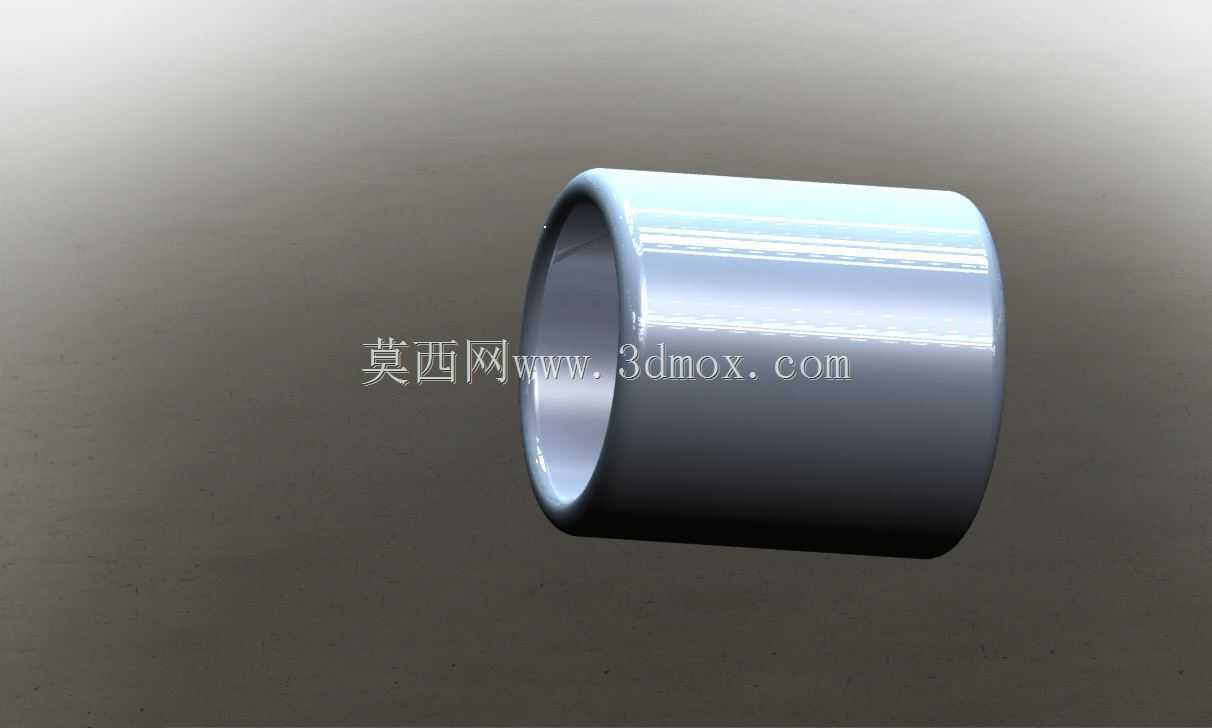

　　在液压阀组、重载滑移导轨、中小型柱塞泵的装配场景里，衬套是承担径向载荷、隔绝运动副硬摩擦的核心配套零件，很多现场运维遇到的阀芯卡滞、滑移面拉伤、运转温升过快问题，追根溯源都和衬套的结构设计、安装匹配度直接相关。这款带内螺旋油槽的衬套，在结构设计阶段就瞄准了常规直槽衬套的润滑短板，没有沿用传统的轴向直油槽布局，而是在内壁加工了连续的螺旋导油槽，当配套的轴类零件做往复或者回转运动时，能带着润滑油沿着螺旋槽在整个配合面形成均匀的油膜，不会出现直槽结构常见的油液在端部快速泄漏、中间配合段缺油干磨的问题。从安装边界来看，这款衬套采用直筒式等外径设计，没有额外的定位法兰或者止口结构，安装时可以直接压入预制的基座安装孔内，

　　对安装孔的加工要求和常规铜衬套保持一致，不需要额外改动基座的原有加工工序，适配性很强。衬套的壁厚选取经过载荷校核，在满足压装强度要求的前提下，预留了足够的精加工余量，压装完成后可以根据实际配合轴的尺寸做微量的内孔精镗，保证配合间隙控制在运动副要求的合理区间，避免间隙过大引发的振动冲击，或是间隙过小导致的运转卡滞。螺旋槽的导程设计也经过实际工况验证，槽深控制在不会削弱衬套整体结构强度的范围内，同时能保证油液在配合面的循环流速，既可以持续带走摩擦产生的热量，也能将运动过程中产生的微小金属磨屑顺着油液冲刷带出配合面，减少磨粒磨损对配合面的损伤。在实际应用中，这类衬套可以替换多种中低压液压设备、通用机床滑移部位的原有同尺寸衬套，

　　不需要改动周边的装配结构，压装后完成简单的间隙校验即可投入使用。很多设备改造场景里，原有直槽衬套的润滑周期短，在连续运转工况下每隔一段时间就需要补注润滑脂，更换为这种螺旋槽结构的衬套后，润滑油的留存时间明显延长，维护时的注脂周期可以相应拉长，也减少了因为润滑不足导致的非计划停机。设计过程中也充分考虑了不同工况的适配性，衬套的内外径同轴度公差控制在较高精度等级，压入基座后不会出现内孔偏斜的问题，避免轴件运转时出现偏磨。螺旋槽的两端做了平滑的倒角过渡，不会在轴件运动时刮伤轴的表面，也能减少油液在槽端的流动阻力，让整个润滑回路的循环更顺畅。在重载低速的工况下，这类衬套的油膜承载能力比同尺寸的直槽衬套更稳定，

　　因为螺旋槽形成的是连续的楔形油腔，轴件运转时能产生足够的动压支撑，抵消部分径向载荷，降低配合面的接触应力。从加工实现的角度，这款衬套的结构没有复杂的异形面，常规的数控车床即可完成内外圆的粗精加工，内螺旋槽可以通过车削或者专用拉削工艺加工，不需要特殊的定制刀具，批量生产的工艺性较好，加工成本也能控制在合理区间。很多现场装配的经验显示，这类直筒衬套压装时需要注意压入方向的受力均匀，避免单边受力导致衬套变形，压装前在安装孔内壁涂抹少量润滑油，也能减少压装过程中的剪切力，保证衬套安装后的形状精度。衬套的端面做了小尺寸的倒角处理，既方便压装时的导入对准，也能避免压装时衬套端面切削基座安装孔的边缘，产生多余的金属切屑掉入配合间隙。在液压系统的应用场景里，这类衬套还能兼容液压油的润滑，螺旋槽的结构可以让液压油在衬套内部形成持续的循环，配合系统的过滤装置，能持续保持配合面的清洁度，减少杂质卡滞的风险。对比无油槽的整体铜衬套，这种带螺旋油槽的结构在相同的润滑条件下，摩擦系数更低，运转时的温升也更小，能适应更高的连续运转线速度，不会因为短时间的高速运转出现油膜破裂的问题。
