带挂孔楔形切削金属零件结构设计

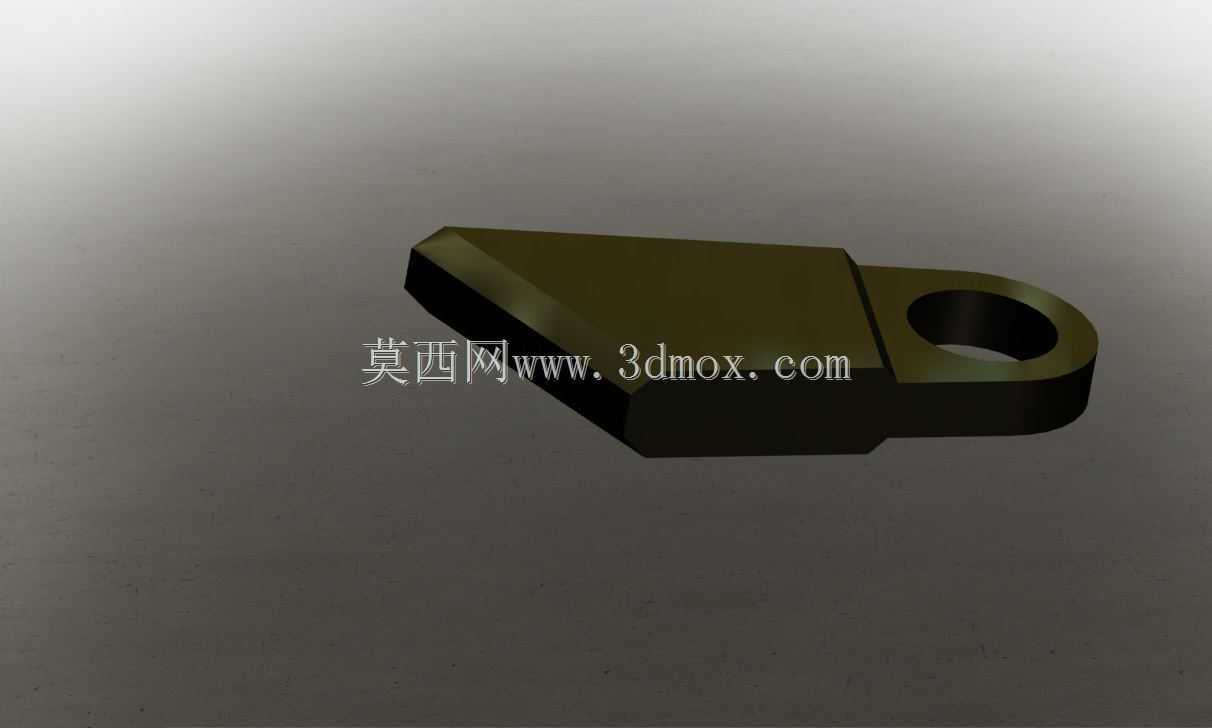

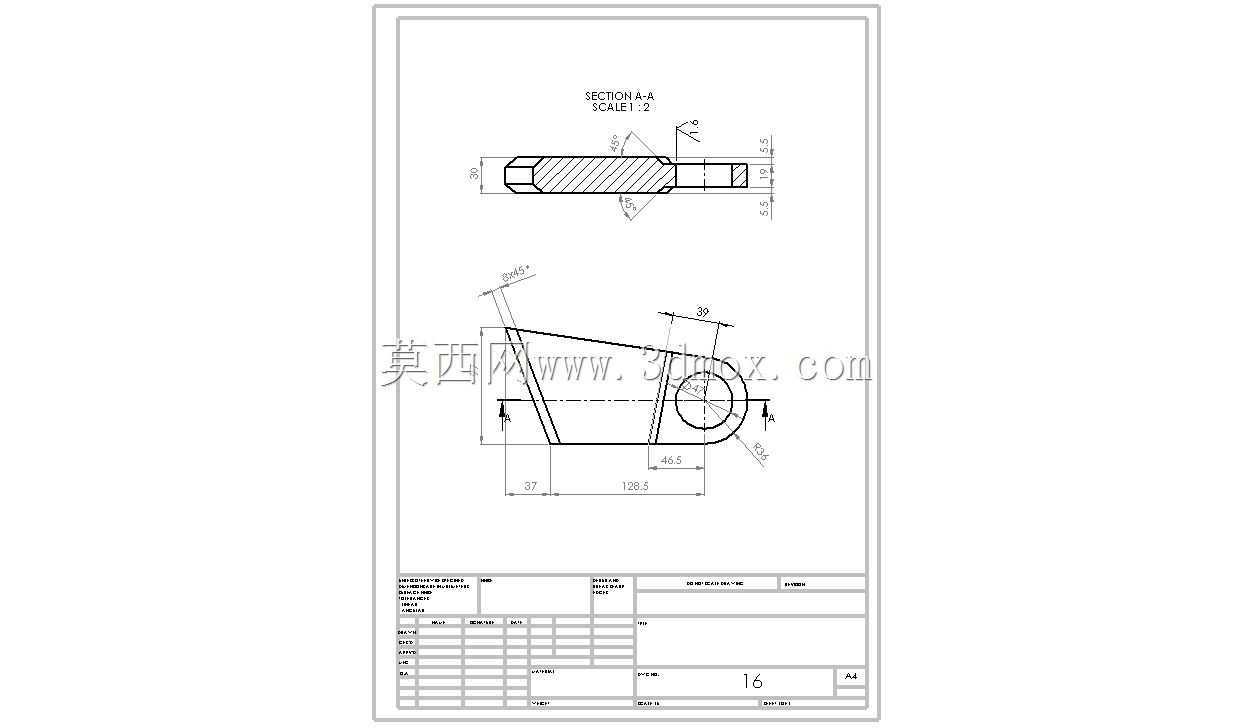

　　日常做设备维保、工装夹具改制的时候，经常会碰到需要小行程顶紧、薄料冲裁辅助定位的场景，这类带挂孔的楔形切削件，就是针对这类窄空间作业需求设计的功能零件。先从实际安装边界说，零件整体采用楔形主体加端部挂耳的一体化结构，楔形段的斜面做了15度的斜度处理，这个角度是反复校核过的，既不会因为斜度过大导致顶紧时自锁失效，也不会因为斜度过小需要过大的推进行程才能达到预设顶紧力，主体段的厚度控制在8毫米，宽度18毫米，能塞进多数工装夹具的预留安装槽里，不需要额外扩槽改造。端部的挂耳和楔形主体做了圆弧过渡，没有尖锐的应力集中角，挂耳中心的通孔直径6毫米，这个尺寸是匹配常规M6的圆柱销或者连接螺栓的，安装的时候既可以通过这个孔做铰接式的摆动限位，也可以穿入销钉把零件和驱动拨杆连在一起，跟着拨杆做直线往复的进给动作，不需要额外设计复杂的连接结构，能大幅降低配套机构的设计复杂度。

　　再看功能特性，楔形主体的切削刃口做了0.2毫米的钝化倒棱，别小看这个倒棱，要是刃口做的太尖锐，频繁冲击接触工件的时候很容易崩边，零件寿命会骤降，倒棱之后既能保持足够的切入能力，应对薄铜片、铝片这类软质金属料的裁切、顶紧定位，又能提升刃口的抗冲击性能，连续作业上千次也不会出现明显的刃口缺损。零件的两个大平面都做了平面度管控，公差控制在0.05毫米以内，安装的时候和安装槽的侧壁贴合度更好，推进的时候不会出现卡滞、偏斜的问题，楔形面的表面粗糙度做到Ra1.6，进给的时候和被接触工件之间的摩擦阻力更小，驱动需要的推力能降低三成左右。

　　设计的时候特意把挂耳的外圆做了和通孔同轴的设计，要是需要做旋转式的进给动作，挂耳的外圆可以直接作为定位轴颈，和安装座的圆弧槽配合，不需要额外加工定位轴，一体化的结构也避免了装配式零件容易出现的连接松动问题。之前给小型端子冲压模做辅助定位改造的时候，就用过类似结构的零件，当时模具的送料轨道侧边空间特别窄，放不下常规的气缸顶紧机构，就用这个楔形件配合小行程的电磁铁驱动，楔形面顶住料带的侧边定位孔，送料的时候电磁铁缩回带动楔形件退出，定位的时候电磁铁伸出把楔形件推进定位孔，整套机构占的空间还不到常规气缸顶紧机构的一半，定位精度能稳定控制在0.1毫米以内，完全满足端子冲压的精度要求。还有在做小型工装的快速夹紧结构时，这个零件的挂孔可以穿入拉簧，平时拉簧把楔形件拉回松开状态，需要夹紧的时候推动楔形件楔入工件和夹具基座之间的间隙，靠斜面的自锁力把工件压紧，不需要额外的锁紧机构，操作起来特别顺手，适合频繁拆装工件的小件加工场景。

　　从加工工艺的角度说，这个零件的结构没有复杂的曲面，常规的铣床加工就能完成外形加工，之后再做淬火处理提升整体硬度，最后平磨两个大面保证平面度，加工成本很低，替换的时候也不需要复杂的调试，拆开销钉就能把旧件取下来换上新件，维保效率很高。要注意的是安装的时候楔形面的推进方向要和受力方向匹配，要是装反了斜面的方向，不仅没法实现自锁顶紧，还会在受力的时候被挤出来，起不到应有的作用，挂孔和连接件之间建议留0.1毫米左右的间隙，避免零件摆动的时候出现卡滞，要是用在有切削碎屑的场景，最好在楔形件的上方加个简单的挡屑片，防止碎屑落到楔形面和安装槽的缝隙里，导致进给不畅。
