双耳式铰接连接固定结构件

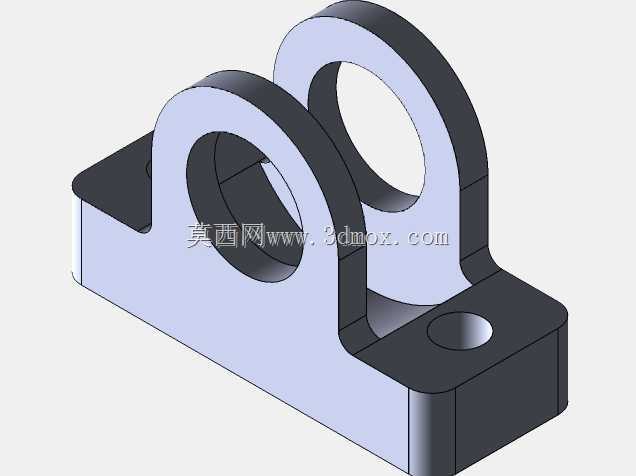

　　这类双耳式铰接连接构件，在各类需要实现转动副连接的机械结构中应用十分广泛，从常规的工装夹具定位连接，到输送设备的连杆铰接部位，再到小型工程机械的辅助支撑点位，都能见到这类结构的身影。它的核心作用是在两个相对运动的构件之间提供稳定的铰接支点，既能够传递对应方向的载荷，又可以允许连接部件围绕铰接孔轴线完成设定角度范围内的转动，避免刚性连接在设备运行过程中因形变错位产生的应力集中问题。从结构设计逻辑来看，这类构件采用对称式双耳布局，两个同轴的铰接耳板分别从基体两侧延伸而出，耳板上的通孔为铰接销轴提供安装定位基准，这种布局相比单耳铰接结构，拥有更好的抗侧向倾覆能力，销轴受力状态更均匀，能够有效降低销轴受弯变形的概率，

　　延长铰接副的整体使用寿命。基体部分采用等厚的块状结构，与耳板采用一体化成型设计，不存在拼接焊缝带来的应力薄弱点，基体的平直端面可以作为安装贴合面，在实际装配时能够与被连接件的安装面完全贴合，保证连接的刚性，不会出现安装偏斜导致的铰接卡滞问题。在尺寸设计层面，两个铰接耳板的同轴度是整个构件的核心精度控制要点，建模过程中需要严格保证两孔的轴线重合度误差控制在机械设计对应的公差等级范围内，否则装配销轴后会出现转动阻力过大、磨损加剧的问题；耳板的厚度需要根据铰接部位的额定载荷进行核算，保证在最大冲击载荷下耳板不会出现剪切断裂或者塑性形变，铰接孔的内径尺寸需要与选定的标准销轴形成间隙配合，既保证销轴能够顺利穿装，

　　又不会因配合间隙过大导致铰接部位晃动量超标。安装边界方面，构件基体的安装端面预留了足够的紧固操作空间，耳板的外侧间距与内侧开口宽度，需要匹配对应被连接件的连接端厚度，保证被连接件的连接端能够顺利嵌入两耳板之间的空隙，不会出现装配干涉；耳板外侧的圆弧过渡设计，一方面是为了去除尖锐边角避免装配过程中划伤操作人员，另一方面也能够优化耳板与基体衔接部位的应力分布，减少应力集中系数，提升构件的抗疲劳性能。在实际选型应用时，需要根据铰接部位的运动行程确认耳板的外径尺寸，避免构件转动过程中耳板边缘与周边其他零部件发生碰撞干涉；铰接孔的端面需要做轻微的倒角处理，方便销轴装配时的导入，同时也能够去除孔口的毛刺，

　　防止销轴装入过程中刮伤销轴表面影响配合精度。这类构件的材质通常根据使用场景的载荷等级选择，常规轻载工况下采用普通碳素结构钢即可满足使用需求，中重载或者存在频繁冲击载荷的工况下，则需要选用合金结构钢并进行对应的热处理，提升构件的整体强度与耐磨性能。建模过程中对耳板与基体衔接的部位做了平滑的圆角过渡处理，没有采用直角衔接的设计，就是为了避免该部位在长期交变载荷作用下产生疲劳裂纹，这也是这类承力铰接件设计过程中需要重点关注的细节，很多新手设计时容易忽略过渡圆角的设置，导致实际使用过程中构件在衔接位置率先出现断裂失效。另外，构件的整体外形没有多余的冗余结构，所有结构特征都服务于铰接连接与安装固定的核心功能，在保证结构强度的前提下尽可能控制构件的整体重量，降低运动部件的惯量，对于需要随机构做往复运动的铰接部位来说，更小的构件重量能够有效降低驱动端的负载，提升设备运行的平稳性。
