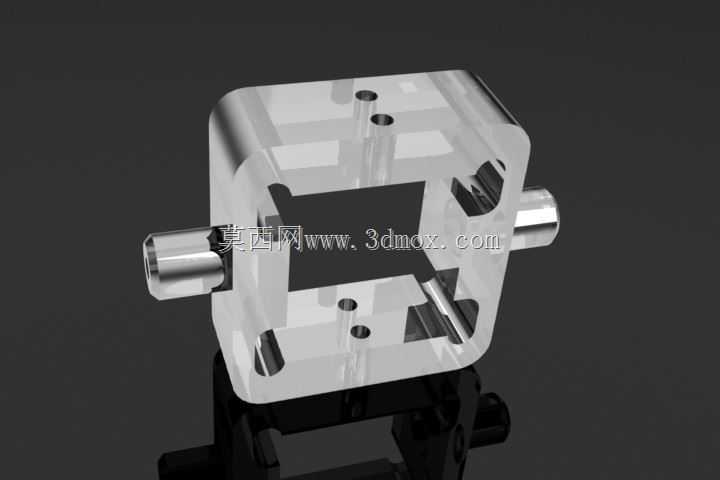

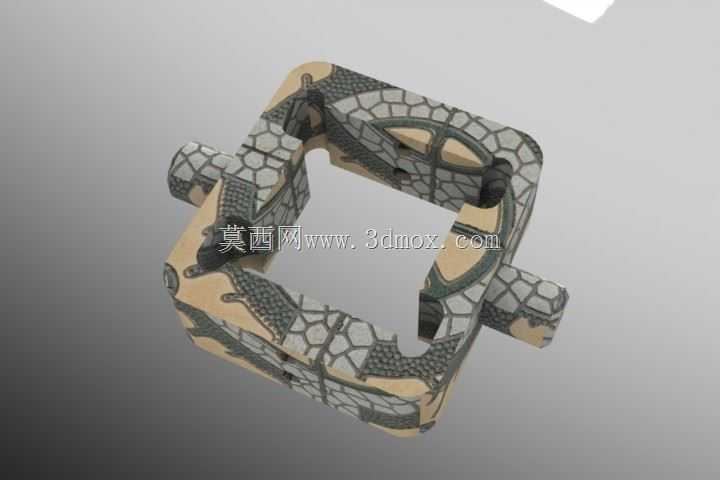

透明壳体双轴连接方形安装基座结构设计

　　这款方形双轴连接基座在小型传动模组、桌面级实验工装、精密检测夹具的搭建场景中适配性极强，日常做非标设备迭代时，这类构件常作为中间连接载体，承担两侧轴系的定位支撑、外部负载的承载传递作用，很多时候不需要额外做复杂的转接设计，就能直接把旋转输入、输出端的轴件卡入对应安装位，大幅缩短装配调试的周期。从结构设计逻辑来看，整体采用对称式方形腔体布局，没有做多余的异形曲面，一方面是方便加工阶段的装夹定位，不管是采用机加工切削还是透明材质的成型工艺，对称结构都能有效降低装夹找正的时间成本，另一方面方形外轮廓在做整机组装时，能直接贴合型材安装面，不需要额外设计弧形适配的压块，靠侧边的平面就能完成周向防转，避免运行过程中基座自身出现偏转位移。

　　腔体内部做了中空镂空设计，不是实心块结构，这部分的考量主要有两点，一是降低构件自身的重量，尤其是在对负载重量敏感的移动模组上，减重后的基座能减少轴系带动的惯量，提升传动响应速度，二是中空区域可以预留走线空间，配套的传感器线束、小型气动管路都能从腔体内部穿过，避免管线外露在运动路径上出现剐蹭磨损的问题。两侧伸出的轴段做了等径设计，同轴度公差在建模时就做了基准约束，以腔体中心平面为基准，两侧轴的同轴度偏差控制在0.02mm以内，装配时不需要反复调整垫片来找正，直接穿入对应轴承座内就能完成轴系的初步定位，轴段根部做了小圆角过渡，避免应力集中导致的断裂问题，尤其是在频繁正反转的传动场景下，圆角过渡能大幅降低轴根位置的疲劳损伤风险。

　　上下端面分布的定位小孔，是做叠层安装时的定位销孔，孔径统一采用标准销钉尺寸，不需要单独定制非标准定位件，现场装配时直接用标准圆柱销就能完成上下层构件的定位，孔位分布同样遵循对称原则，不管是正向安装还是翻转180度安装，都能和配套构件的孔位完全对齐，适配不同的安装方向需求。安装边界方面，整体外廓的方形边长控制在常规50系列铝型材的安装间距范围内，四个角部虽然没有做突出的安装耳，但可以通过侧面的压紧块直接固定在型材槽内，不需要在基座本体上额外加工安装沉孔，保留了腔体结构的完整性，两侧伸出轴的长度预留了足够的轴承安装位、联轴器锁紧位，不会出现轴段长度不足导致联轴器无法锁紧、轴承无法完全压入轴承位的问题。实际应用中，

　　这类透明材质的基座还常被用在教学演示设备、产品结构展示样机上，透明的壳体能直观看到内部的传动件运行状态，不需要额外开设观察窗口，就能清晰展示内部的运动逻辑，做设备原理演示时能让观察者直接看到动力传递的路径，比金属材质的封闭壳体展示效果更好。设计阶段还特意做了壁厚的均匀化处理，所有位置的壁厚偏差不超过1mm，避免透明材质成型时出现缩痕、气泡等外观缺陷，同时均匀的壁厚也能保证整体结构的强度一致性，不会出现局部壁厚过薄导致受力破裂、局部壁厚过厚导致材料浪费的问题。腔体内部的边角位置都做了清根处理，装配内部的配套构件时，不会因为边角的残留凸起导致零件无法安装到位，轴段和腔体连接的位置做了加厚处理，这部分是整个构件受力最集中的区域，加厚之后能承受更大的径向负载，就算轴端承受偏载力，也不会出现连接位置开裂的问题。
