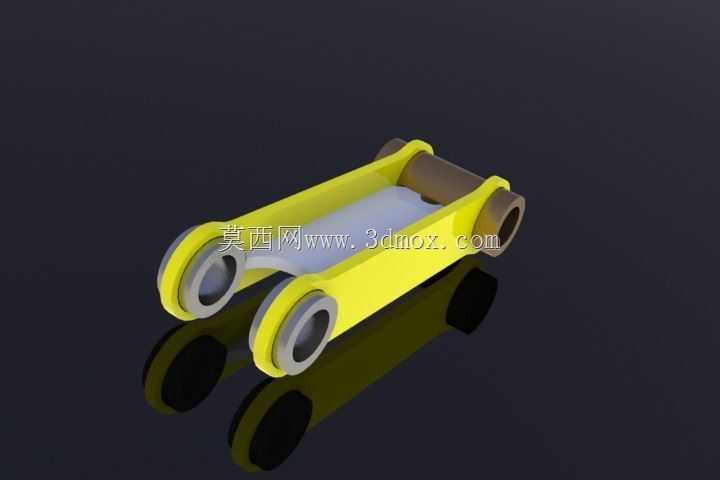

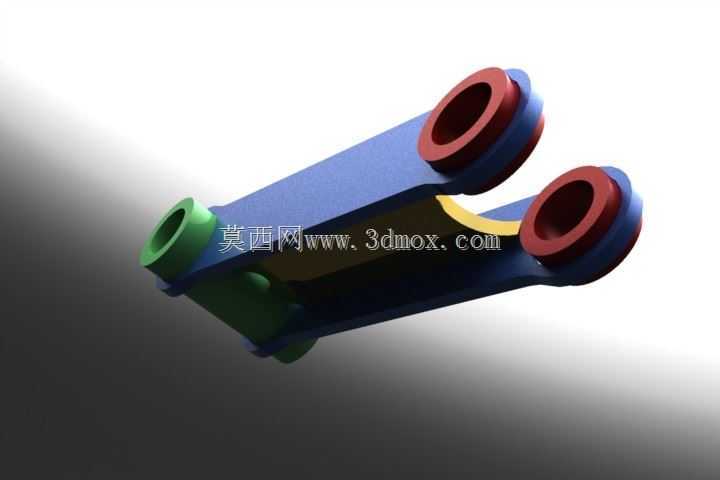

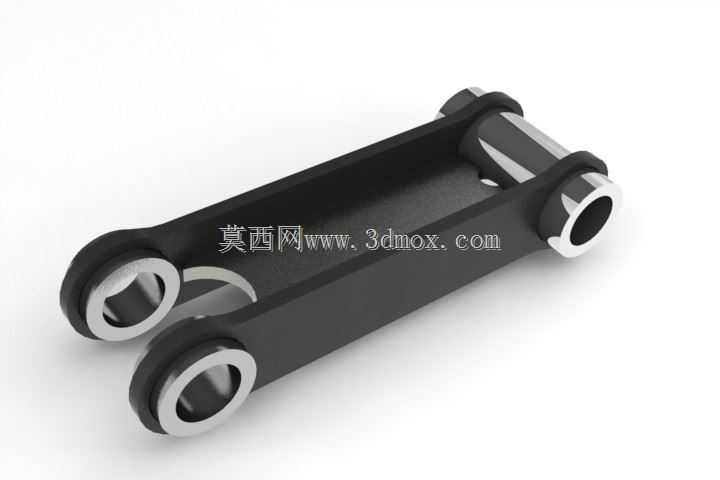

这类双铰耳焊接连杆构件,常见于各类需要往复力传递、铰接联动的机械结构中,在工程机械的工作装置联动、输送设备的张紧调节机构、农用机械的悬挂传动组、工业自动化生产线的摆臂联动单元里都能见到它的身影,核心作用是在两个存在相对摆动的铰接点位之间传递拉压载荷,同时适配两端铰接点的角度偏转需求,避免刚性连接带来的结构卡滞或应力集中问题。从结构设计来看,构件采用双侧板平行布置的形式,两端分别设置同轴的铰接套筒,中间通过连接腹板将两侧板焊接为整体,这种结构形式在保证整体抗弯、抗扭刚度的同时,能最大化降低构件自身重量,相比整料切削加工的同尺寸连杆,焊接结构的材料利用率更高,生产工序更短,适合中小批量的非标设备配套使用。

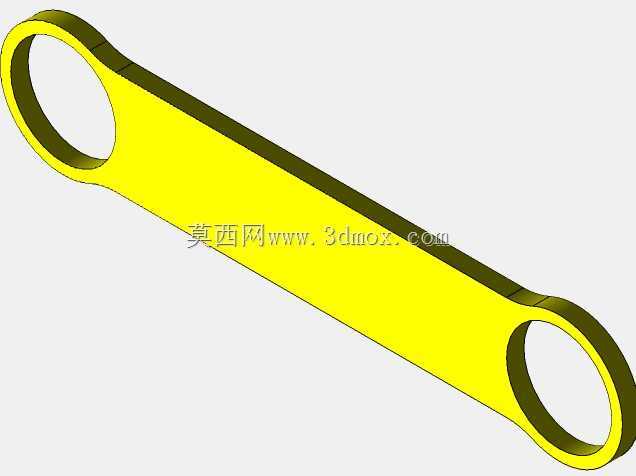

设计过程中首先要明确两端铰接点的中心距,这个尺寸是整个连杆的核心安装边界,直接决定了联动机构的运动行程与传动比,两端铰接套筒的内孔尺寸需要匹配配套的铰接销轴直径,套筒的壁厚要根据传递的最大拉压载荷计算确定,既要保证销轴配合面的接触强度,避免长期受载出现套筒变形、销轴抱死的问题,也要控制壁厚避免整体重量超标。两侧的连接侧板采用等厚度钢板下料,边缘做倒角处理后与两端套筒、中间腹板组焊,焊接时需要设计专用的组焊工装来保证两端套筒的同轴度,以及两侧板的平行度,一旦同轴度超差,安装后会出现销轴卡滞、铰接转动阻力过大的问题,长期运行还会造成单侧侧板偏载,引发焊缝开裂或者结构变形。中间腹板的设置是为了提升两侧板的整体稳定性,
避免连杆受压力时出现侧板外张失稳的情况,腹板的厚度不需要过大,只要能满足侧向支撑刚度即可,过厚的腹板反而会增加不必要的重量。焊接完成后需要对焊缝进行去应力处理,消除焊接热影响区的残余应力,防止后续使用过程中出现应力释放导致的尺寸变形,之后还要对两端铰接套筒的内孔进行二次精加工,保证内孔的圆柱度以及两端内孔的同轴度,同时处理焊接飞溅、焊瘤等表面缺陷,对锐边做倒钝处理。在实际安装使用时,两端的铰接套筒内通常会配套安装自润滑轴套或者滚针轴承,根据工况的载荷特性、摆动频率选择合适的铰接副形式,重载低速的工况可以选用铜基自润滑轴套,配合定期注脂润滑就能满足长周期运行需求,摆动频率较高的场景则需要配置滚动轴承来降低铰接部位的摩擦阻力,
减少磨损量。这类焊接连杆相比铸造连杆,生产周期更短,结构调整灵活性更高,不需要开模就能适配不同的中心距需求,非常适合非标设备的定制化设计场景,在结构校核时需要重点验算两端焊缝的剪切强度、侧板的拉压强度、以及连杆受压时的整体失稳临界载荷,同时还要核算铰接部位的比压,确保接触面的压强在配套轴套或轴承的许用范围内,避免出现过早磨损。在一些有冲击载荷的应用场景中,还可以在连杆的合适位置设置缓冲限位结构,或者选用强度更高的低合金钢板作为母材,提升构件的抗冲击性能,安装过程中要保证两端销轴的轴向固定可靠,避免运行过程中销轴窜出引发结构失效,同时要保证连杆的运动平面与机构的传动平面重合,避免出现侧向附加载荷。
