开口夹紧式轴用定位轮缘结构设计

　　在常规轴系传动与定位结构的设计场景中，这类开口夹紧式轮缘常被用于替代传统过盈配合的轴套类定位件，解决频繁拆装调整位置时轴面易划伤、定位精度衰减的问题。从实际产线的应用反馈来看，这类结构多部署在中小型输送设备的辊筒端部、轻工机械的导辊定位端、小型传动模组的轴向限位位置，相比紧定螺钉直接顶触轴面的固定方式，它的抱紧接触面更大，长期运行下不会因为振动出现螺钉松脱、轴面压痕过深导致拆卸困难的问题。

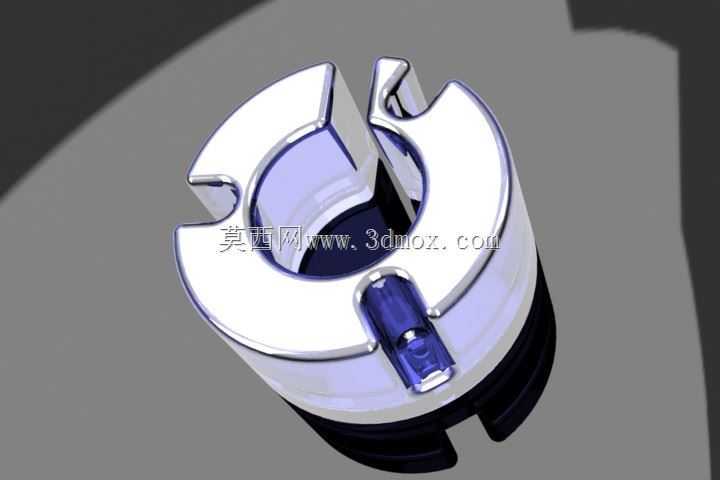

　　设计这类结构时，首先要考虑的是安装边界的适配性：整体采用环形剖分结构，单侧预留夹紧开口，开口侧设计有贯通的锁紧孔位，配套的锁紧件穿过孔位后收紧，就能让内孔产生均匀的弹性形变抱紧轴面，不需要对轴面做额外的键槽加工，也不用加热套装，现场装配时只需要普通内六角扳手就能完成固定，对现场运维的工具要求极低。内孔的尺寸公差通常取H7配合精度，抱紧后的径向跳动可以控制在0.02mm以内，能够满足大部分中低速传动场景的同轴度要求，不会因为偏心带来额外的振动载荷。

　　从结构细节来看，轮缘的外侧带有凸起的定位挡边，这个挡边的作用是对轴上安装的轴承、滚轮或者同步带轮做轴向限位，挡边的高度要根据被限位零件的内圈倒角尺寸做匹配，避免挡边高度不足导致零件窜动，或是过高干涉零件的转动端面。开口处的缝隙宽度设计要兼顾抱紧行程和结构强度，缝隙过窄会导致锁紧行程不足，无法适配轴径的上偏差尺寸，缝隙过宽则会降低整体的结构刚性，在承受轴向推力时容易出现形变，通常缝隙宽度取1.5-3mm区间，根据轮缘的整体外径做对应调整，外径小于50mm时取小值，外径超过80mm时适当加大缝隙宽度，保证足够的收缩量。

　　锁紧孔的位置设计也有讲究，不能距离开口端面过近，否则锁紧时开口处的应力集中会导致端部崩裂，也不能距离开口过远，否则抱紧力会集中在孔位附近，远离孔位的半圈内孔无法有效贴合轴面，导致抱紧力不足。通常锁紧孔的中心距离开口端面的距离取轮缘径向厚度的1.2倍，让收紧的力能够均匀传递到整个环形内孔面，保证360度方向都有足够的抱紧摩擦力。轮缘的端面做了倒角处理，不仅是为了装配时的导向，也能去除加工后的锐边，避免安装时划伤操作人员，同时减少应力集中的风险。

　　在材质选择上，这类轮缘通常采用铝合金或者中碳钢加工，铝合金材质的重量轻，适合对转动惯量有要求的高速轻载场景，表面做阳极氧化处理后耐磨性能也能满足使用需求；中碳钢材质的刚性更好，适合重载或者轴向推力较大的场景，表面做发黑或者镀锌处理就能满足常规车间环境的防锈要求。内孔表面不需要做过高的光洁度处理，Ra1.6的粗糙度就足够，过于光滑的表面反而会降低抱紧时的摩擦力，容易出现打滑移位的问题。

　　实际选型时，需要先确认被安装轴的直径公差，再匹配对应内孔尺寸的轮缘，同时要核算需要承受的轴向推力，根据推力大小选择合适外径和厚度的规格，避免选型过小导致抱紧力不足，运行时出现轴向窜动。安装时要注意先将轮缘套在轴上调整到预设位置，再交替拧紧锁紧件，不要一次性将一侧的螺钉拧死，否则会导致轮缘出现偏斜，内孔无法均匀贴合轴面，影响抱紧效果和同轴度。这类结构相比传统的轴肩定位，最大的优势是可以在轴的任意位置做固定，不需要在轴加工时预留轴肩，能够降低轴的加工复杂度，也方便后期调整轴上零件的位置，在非标自动化设备的定制化设计中，这类结构的应用占比正在逐年提升，尤其是在需要频繁调整工位、更换易损件的设备上，它的拆装便捷性优势非常明显。
