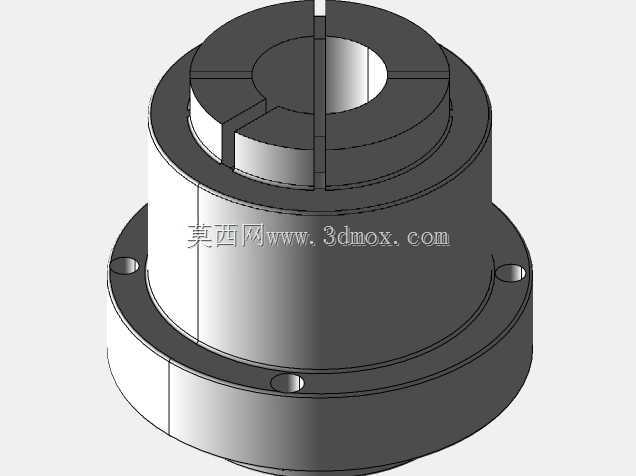

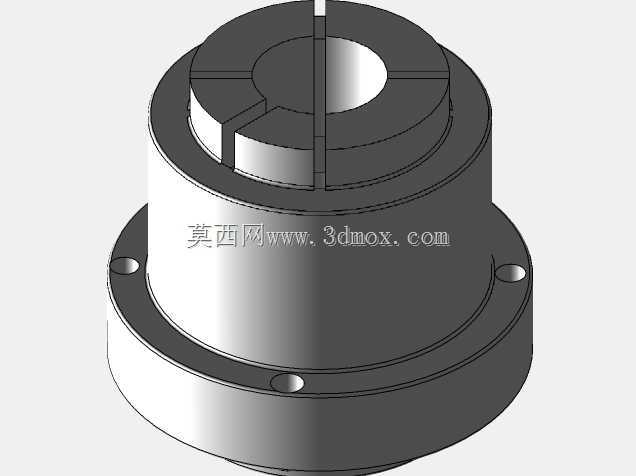

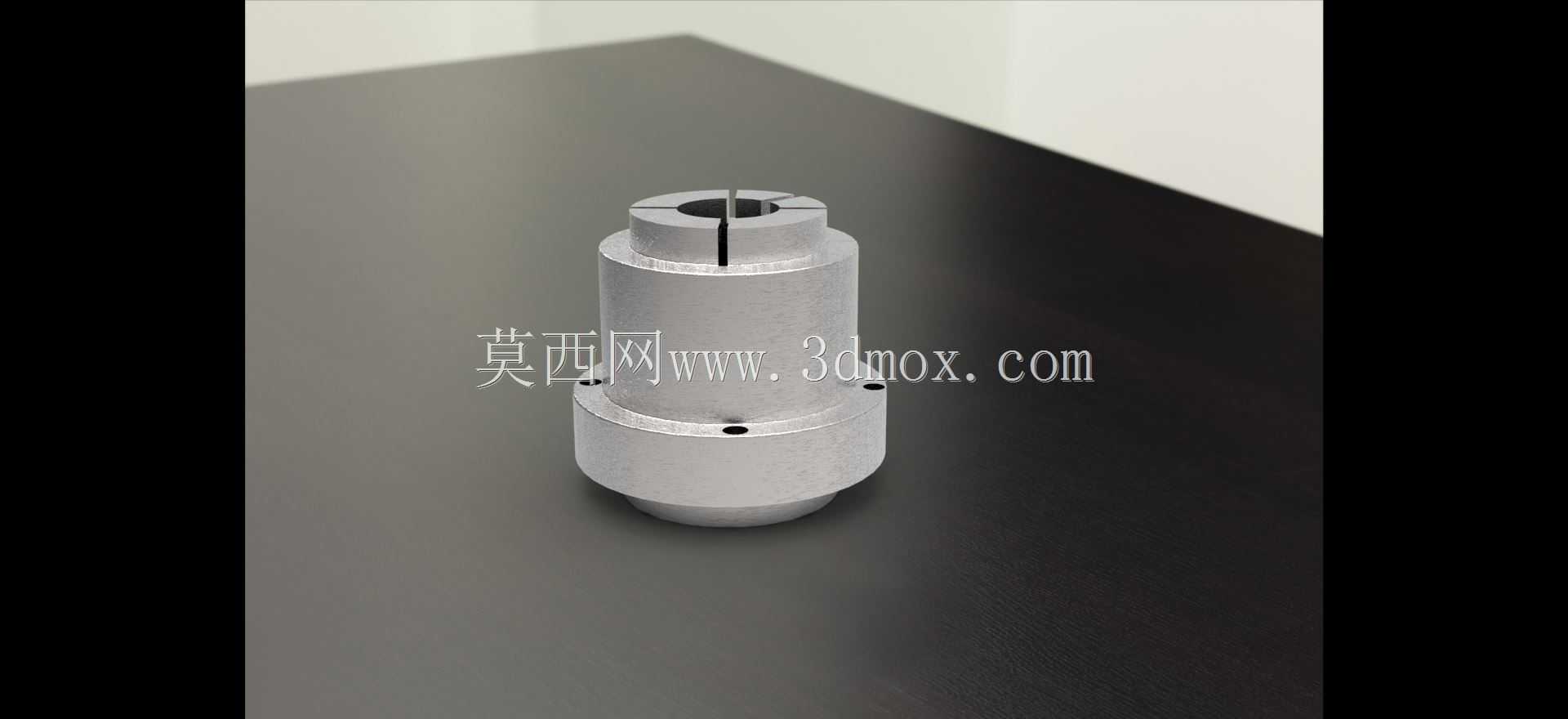

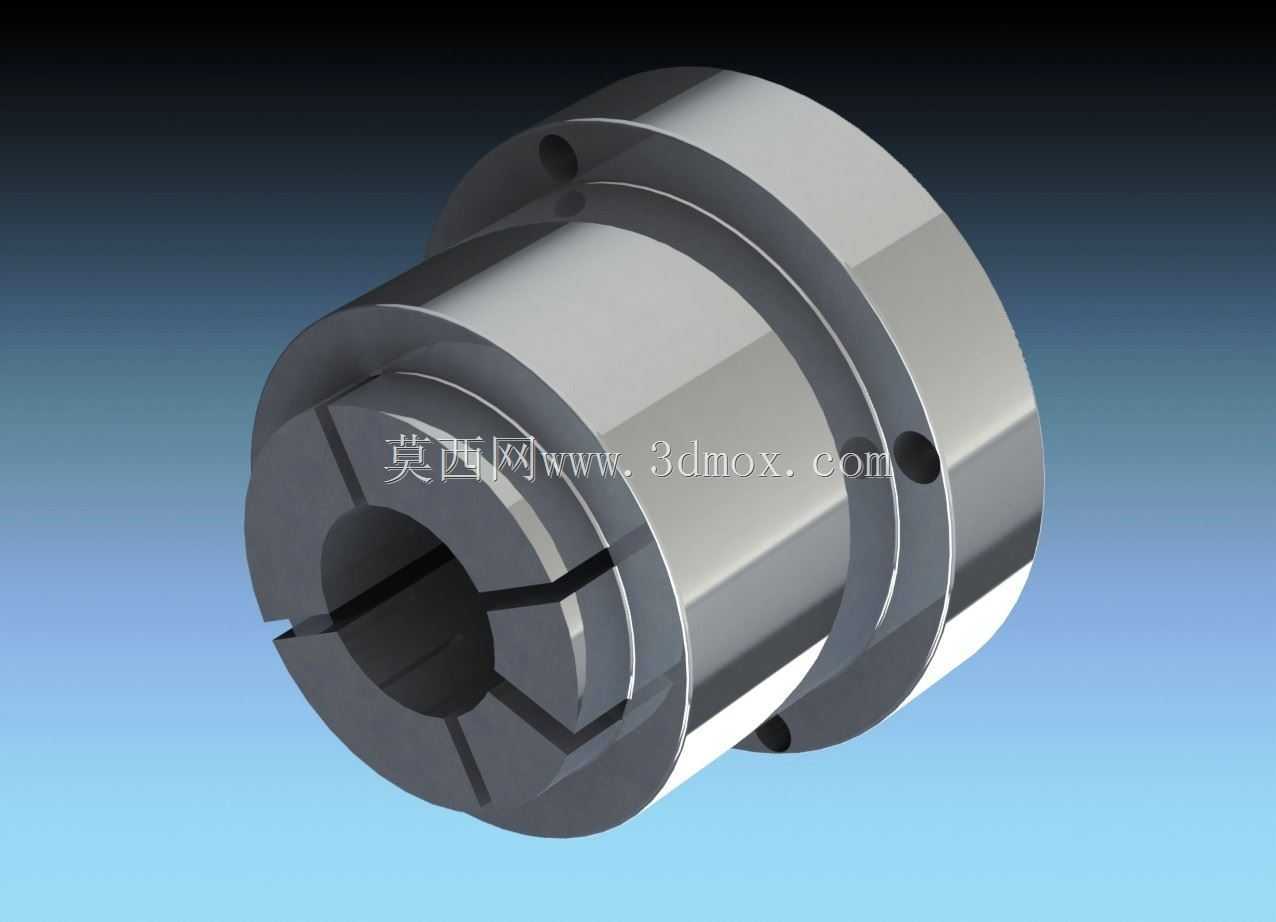

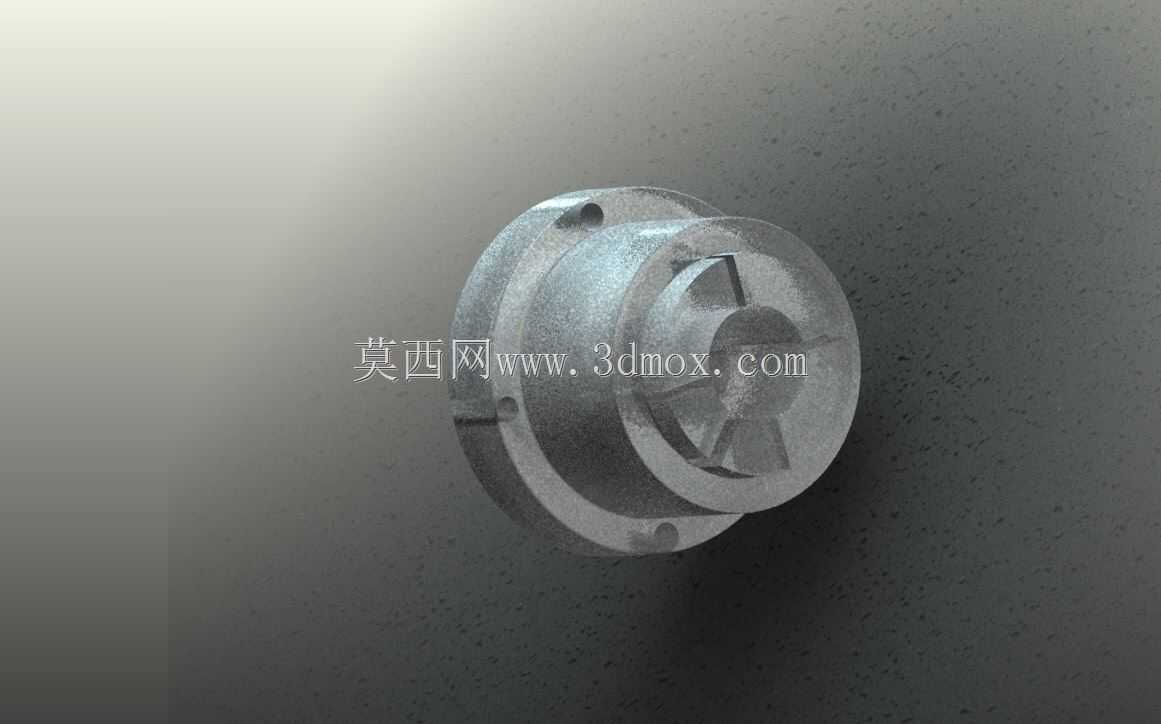

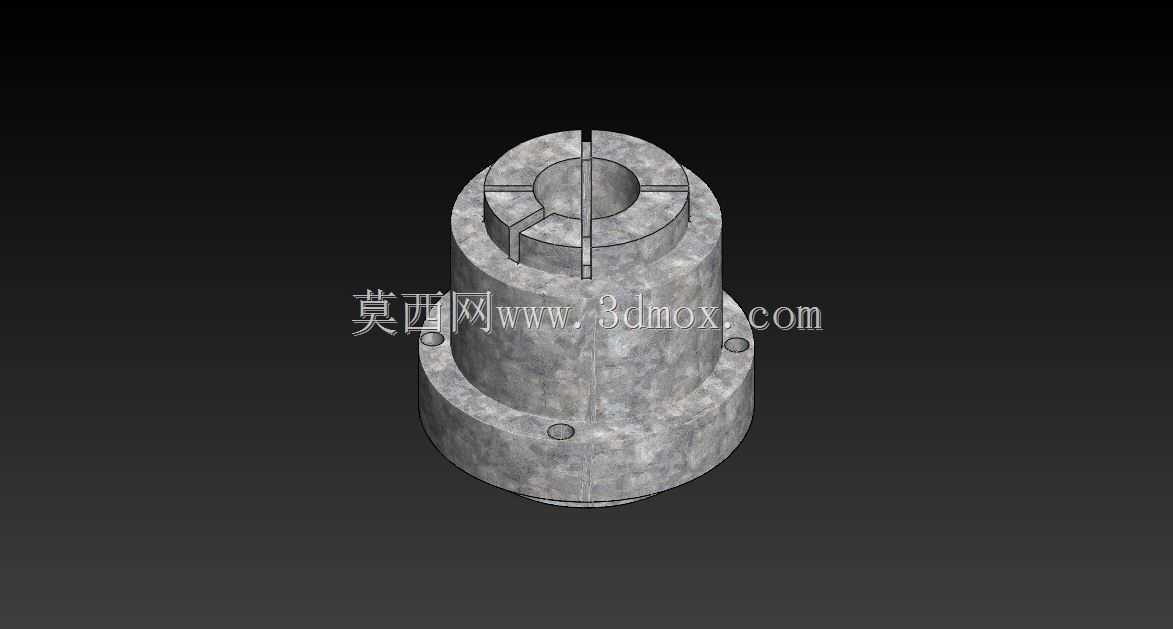

法兰连接轮缘机械结构三维建模

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417350
  • 法兰连接轮缘机械结构三维建模
  • 法兰连接轮缘机械结构三维建模
  • 法兰连接轮缘机械结构三维建模
  • 法兰连接轮缘机械结构三维建模
  • 法兰连接轮缘机械结构三维建模
  • 法兰连接轮缘机械结构三维建模

  这类带法兰结构的轮缘零件,常应用在回转类传动设备的端部连接位置,比如中小型输送设备的从动轮端、轻工机械的辊系连接部位,还有部分小型动力输出轴的端盖式连接场景,核心作用是实现回转部件与固定基座或者相邻传动件的可靠衔接,同时承担径向定位与周向扭矩传递的功能。从结构设计来看,主体采用回转体构型,外侧法兰盘上均匀分布的安装孔,是用来穿设连接螺栓的,孔位的分度圆直径需要匹配对接件的安装孔位,保证装配时螺栓能顺利穿入,不会出现别劲的情况,法兰盘的厚度需要根据传递的扭矩大小核算,避免螺栓预紧后法兰出现翘曲变形,影响连接的同轴度。轮缘的主体筒身部分,内孔是和轴类零件配合的关键部位,配合公差通常根据传动精度要求选择,要是有定心要求的场合会选过渡配合,

  仅做轴向定位的场景可以选间隙配合,内孔的键槽结构是用来传递扭矩的,键槽的宽度、深度以及对称度都要符合对应轴径的键槽标准,避免装配时键无法装入或者出现侧隙过大导致传动冲击的问题。轮缘的外圆面如果是和传动带、滚轮接触的工作面,表面粗糙度需要控制在合理范围,既不能太粗糙加快接触件磨损,也不能太光滑导致摩擦力不足出现打滑,外圆的圆柱度公差也要严格控制,防止回转时出现径向跳动,带来设备振动、噪音过大的问题。设计这类零件的时候,首先要明确安装边界,也就是对接轴的直径、法兰对接面的安装空间、相邻部件的避让距离,比如轮缘外侧不能和设备的护罩、机架等固定件发生干涉,筒身的长度要匹配轴端的伸出长度,保证装配后轮缘不会出现轴向窜动。其次要考虑受力情况,

  轮缘在工作时会承受径向的载荷,还有扭矩传递带来的周向剪切力,法兰连接部位的螺栓要能承受预紧力和工作载荷的复合作用,所以在建模时要对法兰根部做圆角过渡,避免应力集中导致零件在交变载荷下出现疲劳断裂,圆角的半径不能太小,否则起不到缓解应力集中的作用,也不能太大,否则会影响和对接面的贴合面积。另外,零件上的减重孔或者工艺孔的设置,要在不影响结构强度的前提下布置,不能在应力集中的区域开孔,避免削弱零件的整体刚性。从实际装配的角度出发,建模时要考虑加工工艺性,比如法兰上的安装孔要设计成通孔,方便螺栓穿装,孔口可以做小倒角去除毛刺,避免装配时划伤操作人员或者影响螺栓垫片的贴合;内孔和外圆的加工基准要统一,

  通常选内孔或者一端的法兰端面作为主要基准,保证各形位公差的基准重合,减少加工时的定位误差。这类轮缘零件在日常维护中,需要定期检查法兰连接螺栓的预紧力,避免螺栓松动导致轮缘偏心回转,还要检查轮缘工作面的磨损情况,如果磨损量超过允许值就要及时更换,防止出现传动失效的问题。在三维建模过程中,要优先保证各配合面的尺寸精度,比如安装孔的位置度、内孔与外圆的同轴度、法兰端面与轴线的垂直度,这些形位公差直接影响零件的装配性能和工作稳定性,建模时可以通过参数化关联的方式,将孔位分度圆、配合直径等关键尺寸设置为可调整参数,方便后续根据不同的安装需求做变型设计,不需要重新绘制整个模型,提升设计效率。还要注意零件的拔模斜度,如果是采用铸造工艺做毛坯,非加工面要设置合理的拔模角度,方便毛坯脱模,加工面要预留足够的加工余量,余量大小根据零件尺寸和加工工艺确定,避免余量不足导致加工后出现黑皮,或者余量过大增加加工成本。
