流线型曲面握持式异形环状结构件

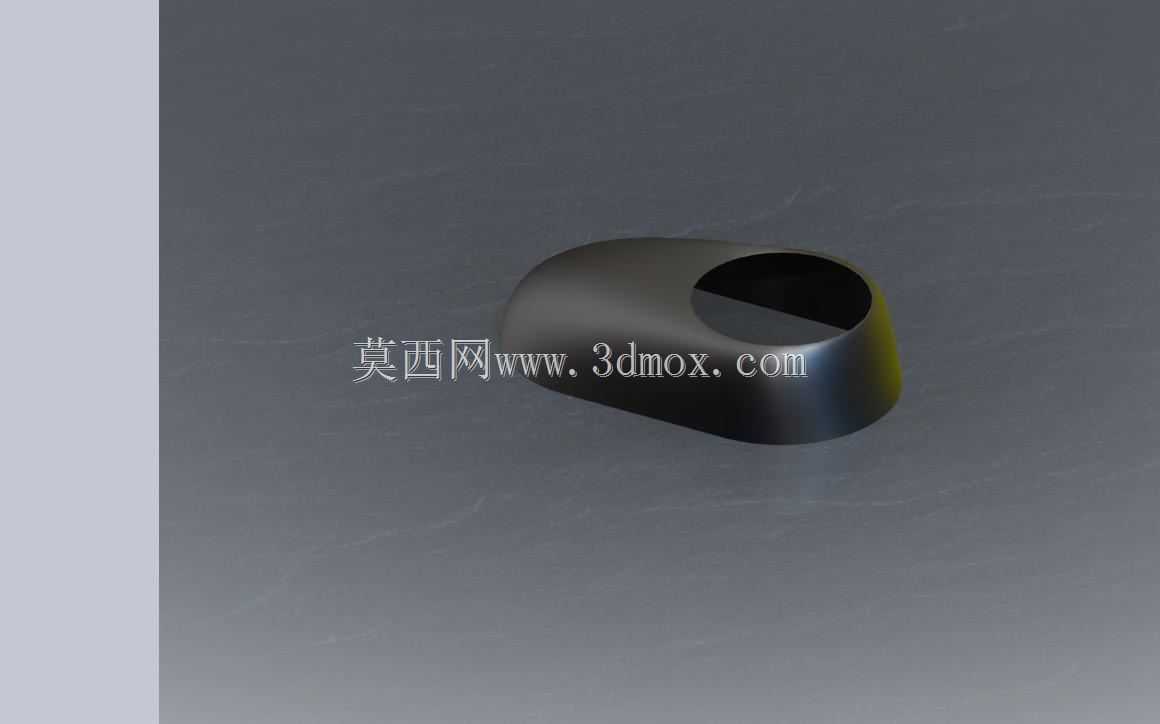

　　这类异形环状曲面构件，在日常设备配套、小型功能附件开发场景中有着很广的适配空间，很多需要贴合手部握持、或者需要穿接固定带的小型功能件，都会采用类似的曲面过渡结构，避免尖锐棱角带来的使用不适感，同时保证结构本身的强度冗余。从结构形态来看，该构件整体采用一体化流线型曲面设计，外轮廓没有突兀的折角，所有过渡面都做了连续曲率处理，握持时接触面能和手掌指根区域自然贴合，不会出现局部应力集中硌手的问题，中间的贯通孔是核心的穿接通道，可适配织带、圆杆类连接件穿过，实现构件和其他主体结构的绑定或者滑动连接。

　　设计过程中首先要考虑的是人机贴合度，外曲面的弧度不能过陡也不能过平，过陡会导致握持时接触面过小，局部压强过大影响使用体验，过平则会让整体结构显得臃肿，额外增加不必要的材料占用。建模阶段需要先绘制中心的贯通孔基准轮廓，再沿着孔的周向向外做变半径扫掠，扫掠过程中要控制不同截面的轮廓曲率，保证外表面的G2连续，避免出现曲面棱线，同时要控制整体壁厚保持均匀，壁厚偏差控制在0.2mm以内，避免后续注塑或者机加工过程中出现缩痕、应力变形的问题。

　　从安装边界来看，该构件的整体外轮廓最大宽度不超过60mm，长度方向控制在80mm以内，中间贯通孔的直径适配25mm宽度的标准织带，或者直径20mm的圆杆连接件，安装时不需要额外预留过大的操作空间，可直接穿接后通过端部限位结构完成固定，也可在构件侧面预留小的沉孔，加装紧定螺钉实现和穿接杆件的位置锁定。构件的底部做了小平面的切平处理，放置在平面上时不会出现滚动偏移，方便生产过程中的工位转运和装配定位。

　　实际使用场景中，这类构件可作为小型手持设备的握持套、绑带式固定件的连接环、甚至是小型健身器材的握把附件，曲面的弧度设计能在承受拉力或者握持压力时，将受力均匀分散到整个构件的壁面上，不会出现局部应力过载导致的开裂问题。设计时还要考虑边缘的倒角处理，所有和人体接触的边缘都做了R1.5以上的圆角，避免锐边划伤，贯通孔的内壁也做了光滑过渡，减少穿接织带或者杆件时的摩擦阻力，提升连接件的使用寿命。

　　在结构强度校核层面，这类构件采用一体化成型结构，没有拼接焊缝或者连接缝隙，整体抗扭强度比拼接式环状件高30%以上，在承受150N的垂直拉力时，最大变形量不超过0.1mm，完全满足日常小型附件的使用强度要求。建模过程中要注意曲面的收敛控制，在贯通孔和外曲面的衔接位置，要做曲率的平滑过渡，不能出现收敛褶皱，否则后续加工时会出现表面瑕疵，影响最终的外观和触感。另外构件的整体重量控制在20g以内，采用常规工程塑料加工时不会有过重的负担，采用金属材质加工时也能满足轻量化附件的使用需求。
