带径向通孔圆柱连接套筒结构设计

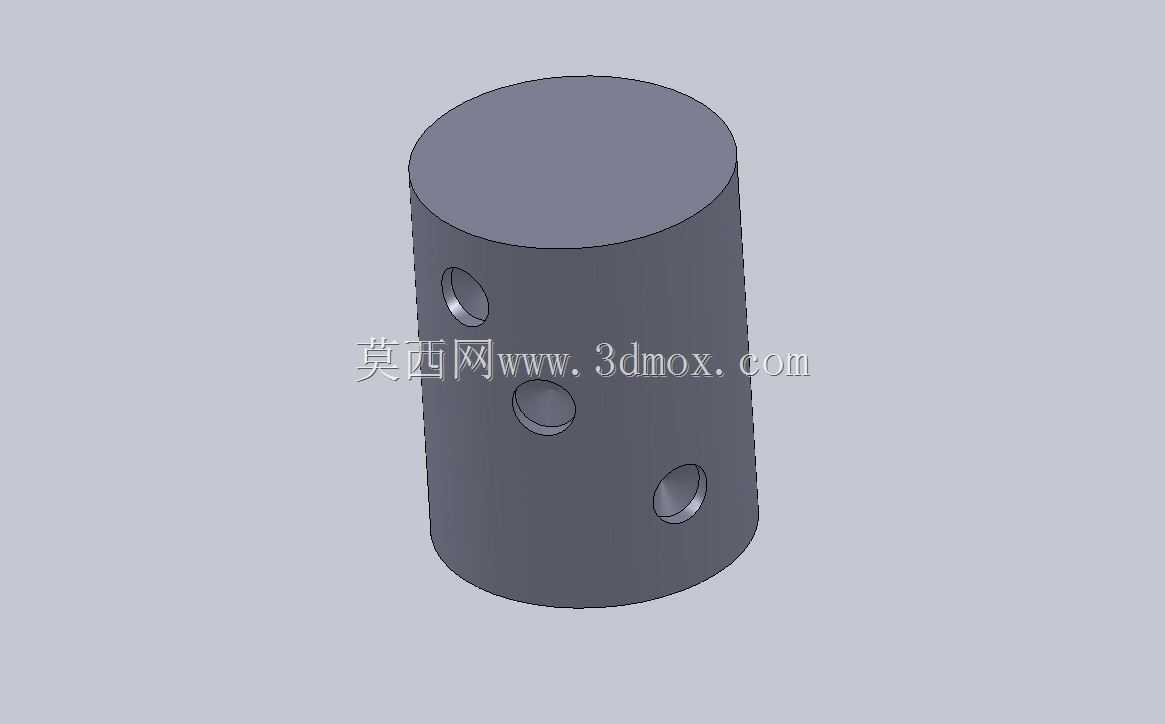

　　这类带径向通孔的圆柱套筒构件，在轻工输送线、小型传动模组、工装夹具的轴系连接场景中应用十分广泛，日常做设备改造、非标机构搭建时经常会用到这类零件，它的核心作用是实现两根同轴布置的小直径轴段的刚性连接，传递扭矩同时保证轴系的同轴度，避免轴段对接处出现偏摆、窜动的问题。从结构设计逻辑来看，主体采用等直径圆柱筒体结构，相比带法兰的连接套，这类光面圆柱套的外圆没有突出结构，安装时不需要额外预留法兰螺栓的操作空间，适合安装在空间紧凑、外围有其他构件排布的轴段位置，外圆可以直接穿入支撑座的内孔中，同时兼具轴段定位和连接的双重作用，能减少轴系上的零件数量，简化装配流程。筒壁上开设的三个径向通孔，并非随意排布，三个孔沿轴向错开布置，

　　周向也存在角度差，每个孔对应穿入一根紧定螺钉，安装时紧定螺钉端部直接顶压在内侧穿装的轴段表面，三个点位的顶压可以形成稳定的三角约束，相比单螺钉或者同排双螺钉的固定方式，能有效避免轴段受载后出现相对转动、轴向滑移的问题，即使在频繁正反转、存在小幅振动的传动工况下，连接可靠性也能得到保障；同时这种错开布孔的方式，也避免了同一截面开孔过多导致筒壁局部强度被削弱的问题，不会出现应力集中导致套筒开裂的隐患。做这类零件的三维建模时，首先要确定核心的尺寸边界：套筒的内孔直径需要和待连接的轴段采用基孔制间隙配合，间隙控制在0.02-0.05mm区间，既保证装配时轴段能顺利穿入，又不会因为间隙过大导致同轴度超差；套筒的外圆直径一般取内孔直径的1.

　　8-2.2倍，保证筒壁有足够的厚度承受紧定螺钉的顶压力，以及传递扭矩时的剪切应力，避免筒壁受载变形；套筒的总长度需要覆盖两根对接轴段的插入深度，单根轴的插入深度不小于轴径的1.5倍，保证足够的接触面积来传递载荷，避免轴段端部出现应力集中导致轴头断裂。径向通孔的尺寸需要匹配所选的紧定螺钉规格，孔位的轴向位置要避开轴段上的台阶、退刀槽等结构，保证螺钉顶压位置是轴段的完整圆柱面，周向的角度差一般设置在90度-120度之间，让三个顶紧力的受力点均匀分布在轴的圆周方向，不会出现单侧受力导致轴被顶偏的问题。实际选型应用时，要注意这类套筒的适用工况，它更适合传递中小扭矩的场景，比如小型输送带的辊筒轴连接、手动工装的调节轴连接、

　　小型试验设备的传动轴对接，如果是大扭矩、重载冲击的工况，还是需要选用带键槽的刚性联轴器或者弹性联轴器，但在轻载、安装空间受限的场景下，这种结构的套筒安装便捷、加工成本低、维护方便，只需要松开紧定螺钉就能快速拆卸更换轴段，不需要做复杂的对中调整，非常适合非标设备的快速迭代改造。建模过程中还要注意细节处理，所有孔的边缘、套筒的两端内外棱边都要做0.2-0.5mm的倒角，既可以去除加工毛刺，避免装配时划伤操作人员或者轴的表面，也能引导轴段顺利穿入内孔，不会出现棱边卡滞的问题；筒壁的通孔如果是穿装紧定螺钉，靠近外圆的一侧可以加工出小尺寸的沉孔，让紧定螺钉安装后端部不突出套筒外圆表面，避免套筒转动时突出的螺钉刮碰到周边的构件，也能让套筒外圆和支撑座内孔的配合面保持完整，保证定位精度。另外在做装配验证时，要模拟实际受载情况，检查三个紧定螺钉的顶紧位置是否存在干涉，套筒安装后两端的轴段同轴度是否在允许的公差范围内，套筒外圆和周边构件的安全间隙是否足够，避免运转时出现摩擦碰撞。这类零件虽然结构简单，但在很多小型机械结构里是不可或缺的连接件，设计时如果忽略孔位排布、壁厚、配合间隙这些细节，很容易出现连接松动、轴偏摆、套筒开裂的问题，导致整个机构运行故障。
