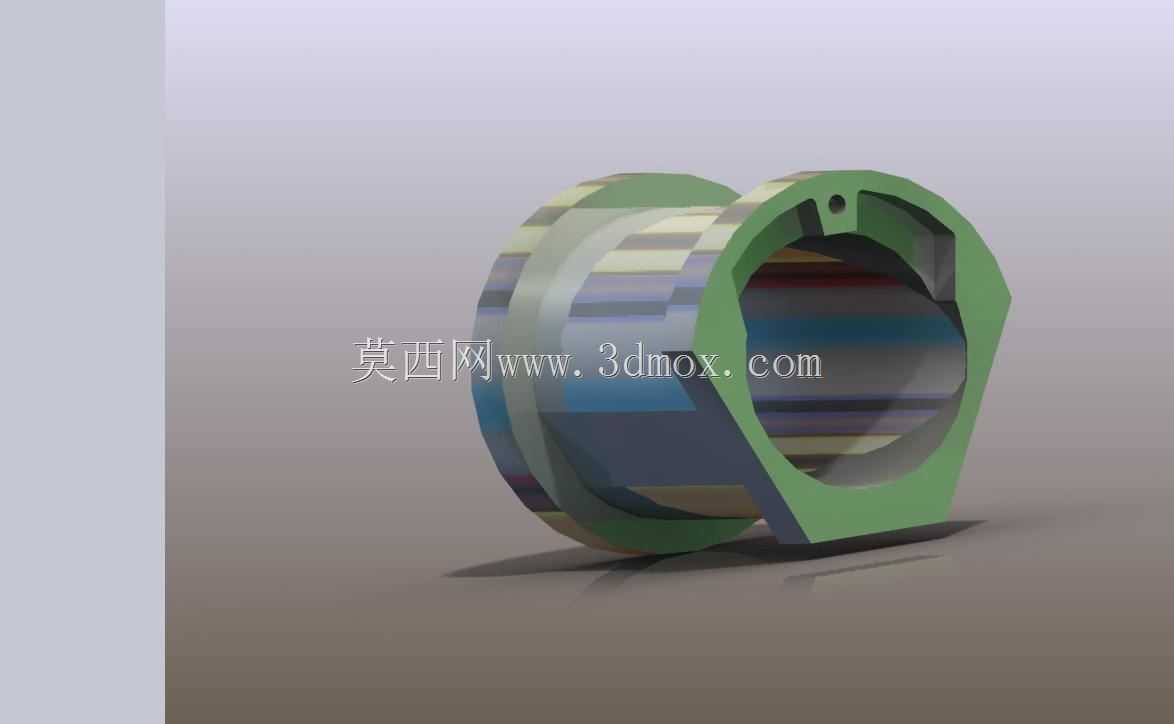

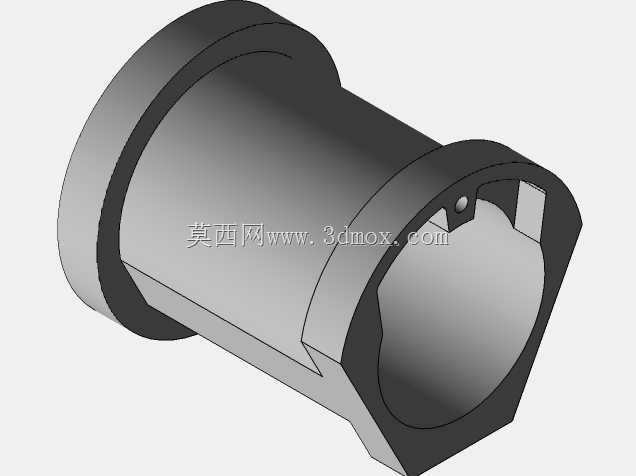

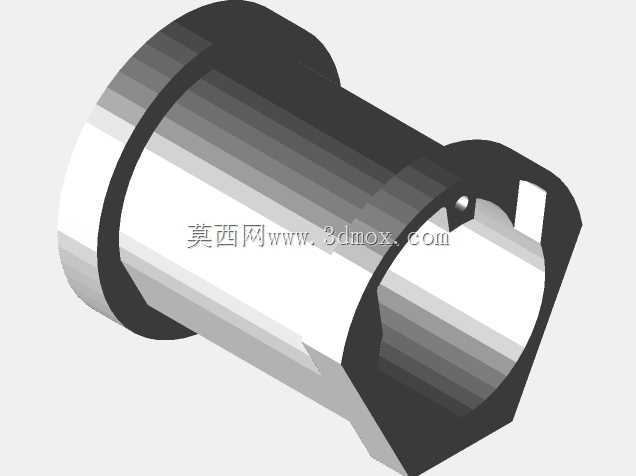

电机定子带法兰安装结构三维设计

　　该结构为电机核心静止部件与安装法兰的集成设计，在各类旋转电机的装配场景中承担着固定绕组、形成闭合磁路、提供整机安装基准的多重作用，是中小型伺服电机、微型驱动电机、特种工业电机中常见的结构形式。从实际使用场景来看，这类带法兰安装边的定子结构，多用于需要端面定位安装的设备场合，比如自动化生产线的小型驱动单元、医疗设备的精密传动电机、小型泵类的动力端部件，安装时法兰端面直接贴合设备的安装基准面，通过法兰上的预留孔位完成紧固件锁附，相比直筒式定子的抱紧安装方式，端面定位的同轴度更容易保证，装配后整机的径向跳动量更容易控制在设计公差范围内。

　　从功能特性上看，该结构的内孔为定子铁芯的内腔，用于容纳转子组件，内腔的型面精度直接决定定转子之间的气隙均匀度，而气隙的均匀性是影响电机运行效率、振动噪声、输出扭矩稳定性的核心因素，建模时内腔的圆柱度、与法兰安装端面的垂直度都需要严格按照公差要求设定，避免装配后出现气隙不均导致的扫膛问题。外侧的法兰边为一体化结构，相比后续焊接、过盈装配的分体法兰，一体化结构的刚度更好，在电机长期运行产生的振动工况下，不会出现法兰松动、定位偏移的问题，同时法兰上的安装孔位置度需要匹配对应设备的安装孔位，设计时需要考虑紧固件的安装空间，避免螺栓装配时与定子绕组端部、机壳其他部件产生干涉。

　　设计思路上，该结构首先需要匹配对应功率等级电机的定子铁芯叠厚尺寸，确定直筒段的轴向长度，保证铁芯压装后有足够的轴向定位面，不会在运行过程中出现轴向窜动；其次法兰的外轮廓采用了带切边的异形结构，并非整圆设计，这种设计一方面可以在满足安装强度的前提下减少结构的整体重量，降低材料消耗，另一方面切边的平面可以作为装配时的周向定位基准，方便安装时调整定子的周向角度，匹配绕组出线的位置，避免出线方向与设备其他部件产生干涉。结构外侧的阶梯轴段是用于与机壳或者端盖配合的定位面，不同直径的阶梯段分别对应不同的配合公差，与机壳配合的段采用过渡配合保证同轴度，与端盖配合的段采用间隙配合方便装配时的导入。

　　从安装边界来看，该结构的最大外轮廓尺寸由法兰的切边外圆决定，设计时需要预留足够的径向安装空间，避免法兰边缘与设备安装腔的内壁产生干涉；轴向尺寸需要考虑绕组端部伸出的长度，不能仅计算金属结构本身的轴向长度，要给绕组的端部绝缘、接线端子预留足够的空间，防止装配后端盖压到绕组造成绝缘破损。法兰上的小孔为接地或者定位销预留的孔位，并非主安装孔，主安装孔分布在法兰的实体区域，保证锁附时的压紧力均匀作用在法兰端面上，不会因为压紧点不对称导致定子安装倾斜。内孔的异形段是为了匹配定子铁芯的冲片定位结构，防止铁芯在筒体内发生周向转动，导致绕组位置偏移，影响电机的电磁性能。整个结构的壁厚设计需要兼顾刚度与散热需求，壁厚过薄会导致结构刚度不足，压装铁芯或者运行振动时产生变形，壁厚过厚则会增加整体重量，同时影响铁芯的散热效率，设计时需要根据电机的发热功率、安装工况的振动等级来调整壁厚参数，平衡各项性能需求。
