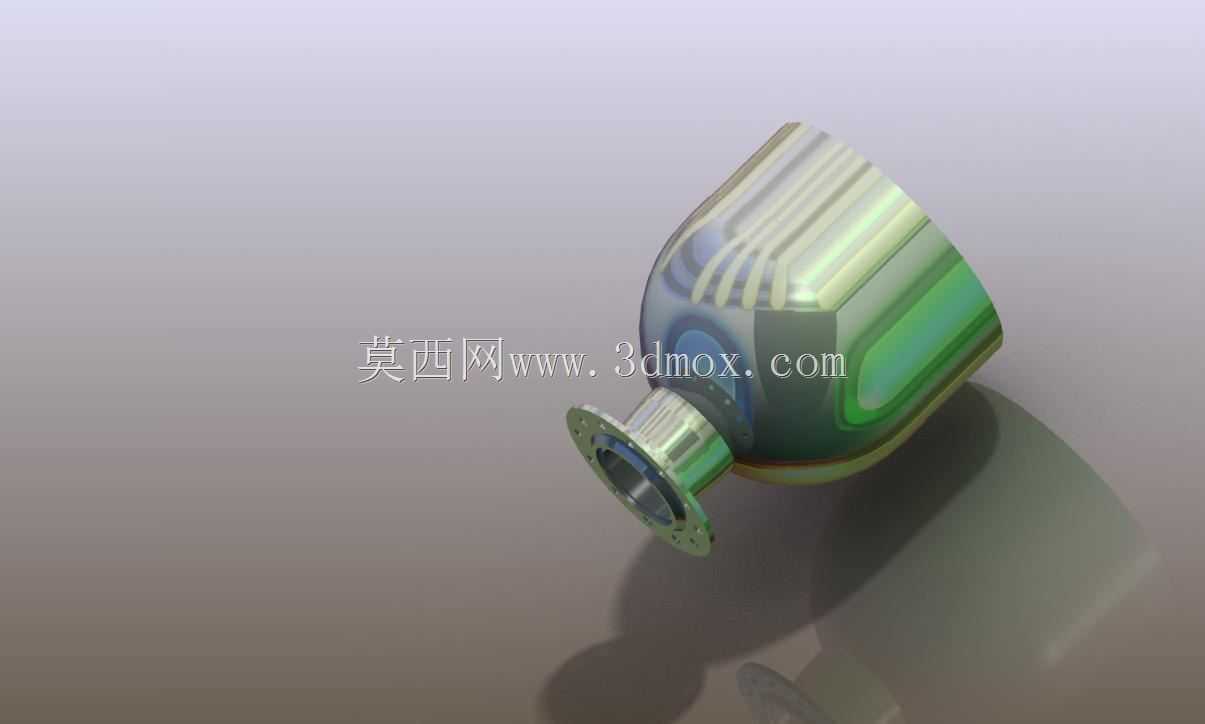

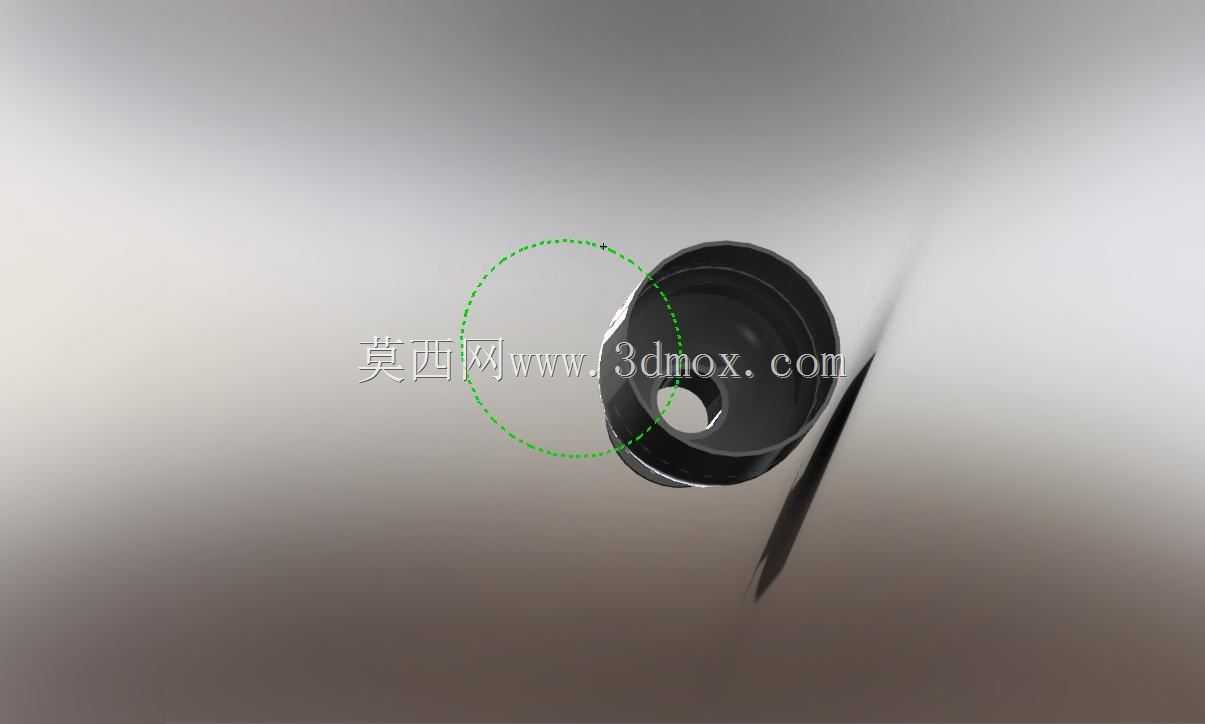

带法兰接口的承压焊接罐体构件

　　这类带法兰接口的焊接罐体构件，多应用在中小型流体输送、介质暂存的管路系统中，常见于轻工流体处理、小型化工试验装置、净水处理设备的支路单元，也会配套在液压站的旁路储油、气动系统的气液分离段作为核心承压连接件使用。从实际工况出发，这类构件的核心作用是实现管路与腔体的刚性连通，同时承担短距离的介质缓冲、流向过渡功能，相比一体铸造成型的同类构件，焊接结构的生产周期更短，针对小批量定制场景的适配性更强，不需要开模即可快速调整腔体容积、接口朝向，适配不同设备的安装空间需求。

　　设计这类构件时，首先要明确安装边界的约束条件：法兰端的安装孔位需要匹配对接管路的标准法兰参数，孔位分度圆直径、螺栓孔径、密封面形式都要和对接件完全契合，避免现场安装时出现孔位错位、密封面不匹配导致的泄漏问题；腔体部分的外形采用圆弧过渡的变径结构，一方面是为了降低流体在腔体内的沿程阻力，减少介质流动时的紊流与冲蚀，另一方面圆弧结构的承压能力远优于直角折边结构，在同等壁厚条件下能承受更高的工作压力，降低焊缝位置的应力集中系数。焊接工艺的设计是这类构件的核心要点，法兰与腔体筒体的连接位置采用开坡口的熔透焊结构，焊接前需要对法兰密封面做防飞溅保护，避免焊渣飞溅损伤密封面导致后期密封失效；筒体的拼接焊缝采用连续满焊，焊接后需要做焊缝打磨处理，去除焊瘤、余高过高的部位，一方面降低流体在腔体内的流动阻力，另一方面避免焊缝位置的介质残留，针对有洁净要求的应用场景，还需要对内焊缝做抛光处理，满足卫生级介质输送的要求。

　　从安装适配性来看，这类构件的法兰端为标准连接接口，可直接对接同规格的管路、阀门或者泵体端口，腔体的封闭端可根据实际需求加装压力检测、温度检测或者排污接口，不需要额外做结构改动即可适配不同的功能拓展需求。外形尺寸设计上，腔体的最大外径需要预留足够的安装操作空间，法兰端的螺栓拧紧操作需要预留扳手的活动空间，避免安装时因为空间不足导致螺栓无法拧紧；构件的整体长度需要匹配管路的安装间距，避免出现过长导致管路强行对位产生装配应力，或者过短导致无法对接的问题。在实际建模过程中，需要重点控制焊接位置的尺寸公差，法兰端面与腔体轴线的垂直度公差需要控制在合理范围内，避免对接后出现管路偏斜，导致密封垫片受力不均出现泄漏；腔体的壁厚需要根据工作压力、介质腐蚀裕量做合理选取，焊接位置的壁厚要和母材保持一致，避免出现焊接烧穿或者强度不足的问题。这类焊接构件相比一体成型的零件，在后期维护上也更具优势，若法兰密封面出现损伤，可通过车削修复密封面或者更换法兰段的方式快速维修，不需要整体更换构件，降低设备的后期维护成本。针对不同的应用场景，还可以通过调整焊接材料、腔体壁厚来适配不同的介质特性，比如输送腐蚀性介质时可选用对应的耐腐蚀板材与法兰材质，输送高温介质时可选用耐高温的焊材并做相应的焊后热处理，消除焊接残余应力，避免长期高温工况下焊缝出现开裂失效。
