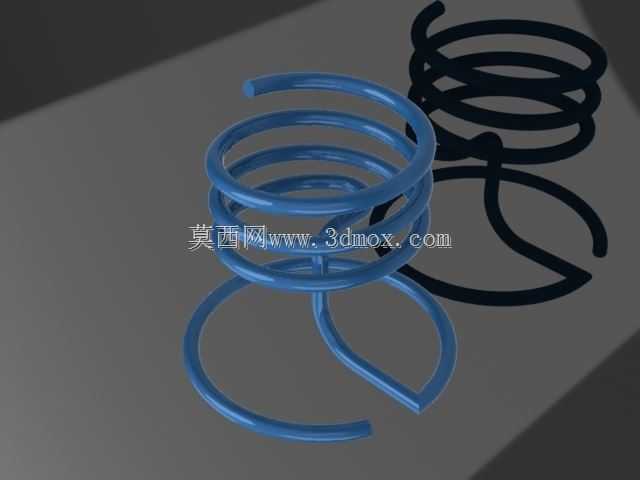

异形扭转螺旋弹簧结构设计展示

　　这类异形扭转螺旋弹簧，在日常的机械结构设计场景里，常出现在需要提供周向复位扭矩、小角度往复回弹的工位上，和常规圆柱压簧、拉簧的受力方向完全不同，它的载荷是沿着弹簧圈的切线方向施加，靠簧圈的扭转变形储存弹性势能，很多做夹具、小型复位机构、电器触点组件的工程师，在选型时经常会碰到这类非标的簧件设计需求。从结构上看，这个弹簧没有采用常规扭簧的直臂扭臂结构，而是将两端的受力臂做成了弧形环圈结构，这种设计的核心考量是适配安装空间内的弧形接触面，避免常规直臂在扭转过程中与周边安装座发生剐蹭干涉，同时弧形臂的接触面积更大，在和配套构件接触传力时，不会出现应力集中导致的臂部断裂问题，很多时候在狭小安装腔体内，直臂扭簧的扭臂转动行程会超出腔体边界，这种弧形端臂的设计就能把转动行程的活动范围控制在簧体外径的投影区间内，大幅压缩安装所需的预留空间。设计这类弹簧的时候，首先要确认的是工作扭转角的范围，常规等节距圆柱螺旋扭簧的刚度计算，要结合簧丝直径、弹簧中径、有效圈数来核算，这个模型的有效圈数为4圈，簧圈之间预留了微小的间隙，避免扭转过程中相邻簧圈发生摩擦磨损，影响扭矩输出的稳定性，很多新手设计师在做扭簧设计时容易忽略圈间间隙，实际装配后扭转时圈与圈贴死摩擦，不仅会导致实际刚度比设计值偏大，长期往复工作还会出现簧丝表面磨损，提前出现疲劳断裂的问题。从安装边界来看，这类弹簧的安装通常需要配套芯轴，芯轴的直径要比弹簧内径小10%左右，给弹簧扭转时内径收缩留出余量，

　　避免工作过程中簧圈抱紧芯轴，导致扭矩传递卡滞；两端的弧形臂在安装时，是卡入对应构件的弧形卡槽内，不需要额外做挂孔或者销轴固定，这种安装方式的优势是装配效率高，不需要额外的紧固件，在小尺寸的消费电子结构、小型手动工具的复位结构里，这种无销轴的安装方式能减少零件数量，降低整体装配成本。在实际应用场景里，这类异形扭簧常出现在翻盖结构的复位组件、按压式锁扣的回弹机构、小型线束固定夹的夹紧结构里，和常规直臂扭簧相比，它的弧形端臂可以顺着安装基座的曲面布置，不会突出到结构外部，在做外观要求较高的消费类产品结构设计时，能避免弹簧臂外露影响外观完整性。设计过程中还要考虑簧丝的走向，这个模型的两端弧形臂是沿着簧圈的切线方向平滑延伸，没有出现锐角弯折，

　　所有弯折处都做了圆弧过渡，这是因为扭簧在工作时，弯折处是应力集中的高发位置，如果弯折半径过小，反复扭转后很容易在弯折位置出现裂纹，平滑的圆弧过渡能把局部应力分散到更长的臂段上，大幅提升弹簧的疲劳寿命。另外，这类弹簧的旋向选择也需要结合实际安装的受力方向，要保证工作时弹簧是沿着旋向收紧的方向加载，这样能避免簧圈在加载时出现松散错位的问题，很多工程师在选型时不注意旋向匹配，装上去之后工作几圈就出现簧圈错位，扭矩输出完全偏离设计值。从尺寸适配的角度，这类弹簧的外径尺寸可以根据安装腔体的内径做调整，簧丝直径的选择要结合所需的工作扭矩来核算，在相同中径和有效圈数的前提下，簧丝直径每提升一个规格，扭转刚度会呈三次方比例提升，所以在做刚度匹配时，

　　优先调整有效圈数来适配刚度需求，尽量不要随意更改簧丝直径，避免和周边的安装槽尺寸不匹配。在做三维建模的时候，要特别注意端臂和簧圈衔接位置的曲率连续，不要出现建模时的硬边，否则后续做工程图出图、或者导入有限元分析软件做应力仿真时，会在硬边位置出现应力奇异点，导致仿真结果失真，无法准确判断实际工作时的应力分布情况。实际生产中，这类异形扭簧通常采用数控弹簧机一次卷绕成型，不需要后续的二次弯折加工，成型后经过低温回火消除卷绕过程中产生的内应力，保证弹簧的扭矩稳定性，表面处理可以根据使用场景选择镀锌、镀镍或者喷塑，适配不同的防腐和外观需求。很多时候在做小型设备的开盖复位结构时，常规扭簧的直臂会在开盖过程中突出到壳体缝隙外，不仅有夹手的风险，还容易和内部的线束发生剐蹭，磨破线束绝缘层导致短路风险，这种弧形端臂的扭簧在整个转动行程里，端臂始终在弹簧外径的圆周范围内活动，不会超出安装腔体的边界，完美解决了这类狭小空间内的复位扭矩提供问题。
