异形金属掩蔽冲压件结构设计

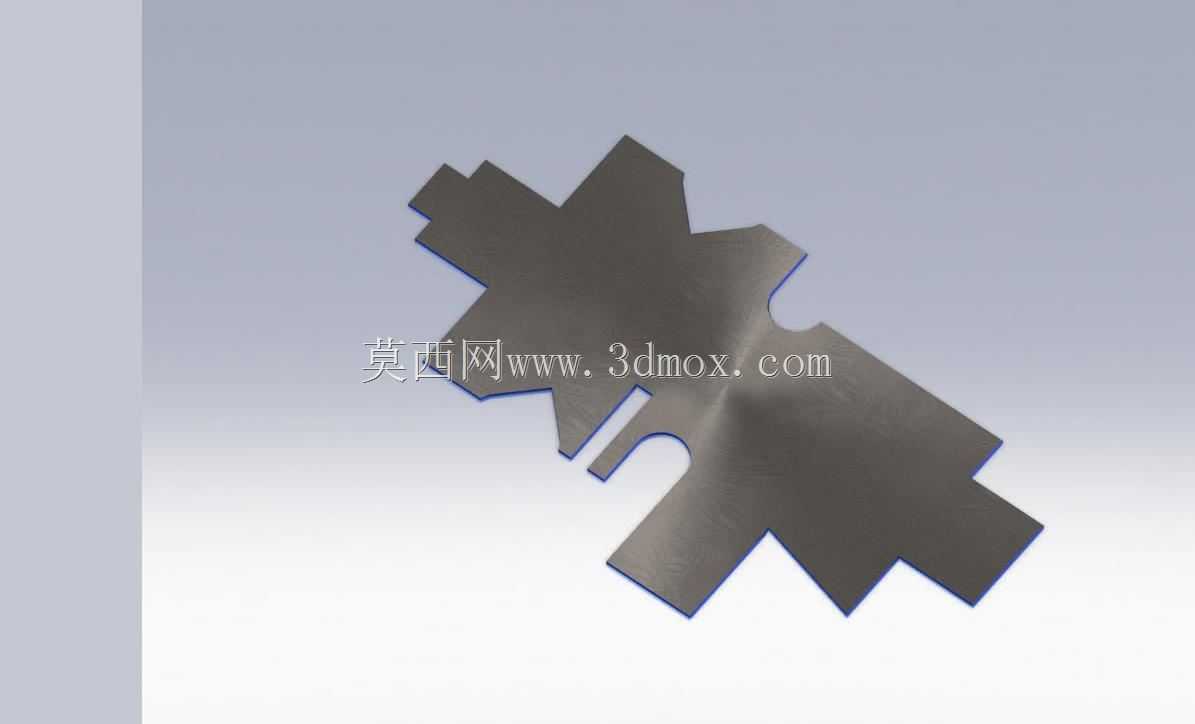

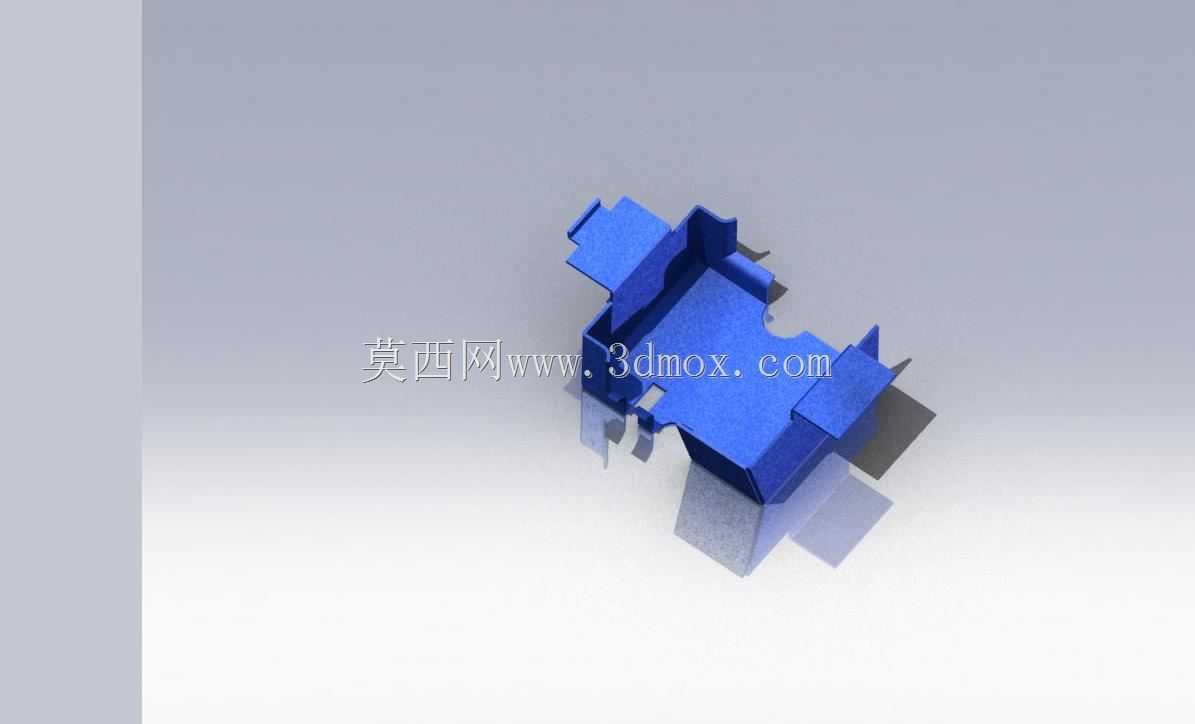

　　这类异形金属掩蔽件，多应用在表面处理工序的遮蔽防护场景，比如喷涂、电泳、阳极氧化作业中，需要对工件特定区域进行遮挡，避免处理介质覆盖到非加工面，保证后续装配、导电或者外观面的精度要求。从结构上看，该零件采用薄金属板材冲压成型，整体轮廓为对称式异形结构，两侧延伸出的凸耳结构，主要用于定位卡接，在遮蔽作业时可以快速嵌入工件对应的卡槽内，不需要额外的工装夹具固定，拆装效率比传统的胶带遮蔽提升数倍，也不会出现胶带残留胶渍影响工件表面质量的问题。零件中部的缺口结构，是为了避让工件上的凸起特征，避免遮蔽件安装后与工件产生干涉，保证遮蔽面完全贴合待保护区域，不会出现漏喷、漏镀的问题。设计这类掩蔽件的时候，首先要匹配被遮蔽工件的对应轮廓尺寸，

　　安装边界需要比待遮蔽区域单边大0.2到0.5毫米，既保证完全覆盖保护区域，又不会遮挡相邻的需要处理的表面，避免影响表面处理的作业范围。板材厚度的选择要结合使用场景的重复使用需求，如果是一次性遮蔽场景可以选用0.1到0.2毫米的薄铜片或者铝片，冲压成型难度低，成本也更低；如果是需要反复使用的场景，一般选用0.3到0.5毫米的弹簧钢片或者不锈钢片，保证多次拆装后不会出现变形，贴合度不会下降，延长使用寿命。零件的边缘都做了微小的倒角处理，避免冲压后的锐边划伤操作人员，也防止刮花工件的已加工表面。在实际产线应用中，这类掩蔽件往往和对应的工件配套使用，不同的工件轮廓对应不同形状的掩蔽片，相比传统的硅胶遮蔽塞、高温胶带，

　　金属掩蔽件的耐高温性能更好，在粉末喷涂、高温烤漆这类需要200摄氏度以上固化的工序中，不会出现软化、变形、残留的问题，适配的表面处理工艺范围更广。建模过程中，首先要提取被遮蔽区域的轮廓曲线，再结合避让特征、定位卡接结构的需求调整外轮廓，之后添加板材厚度参数，再对边缘做倒钝处理，最后验证安装时的干涉情况，确保掩蔽件安装后和工件表面完全贴合，没有缝隙，避免表面处理的介质从缝隙渗入保护区域。这类零件的冲压模具结构也相对简单，属于单工序落料模即可生产的零件，批量生产的成本极低，适合产线大规模配套使用。在日常维护中，这类金属掩蔽件使用后只需要清理表面附着的涂料、镀层残留，就可以重复投入使用，正常工况下重复使用次数可以达到上百次，

　　综合使用成本远低于一次性的遮蔽耗材。另外，零件表面没有多余的凸起或者孔洞，整体为平面式结构，堆叠存储的时候占用空间小，也不容易出现变形，方便产线的物料管理和取用。在定位结构的设计上，两侧的凸耳尺寸和工件卡槽的配合公差选用H7/g6的间隙配合，既保证安装时可以顺畅卡入，又不会因为间隙过大导致遮蔽件移位，保证遮蔽位置的精度，避免出现偏移漏护的问题。中部的避让缺口尺寸要比工件对应凸起的尺寸单边大0.3毫米，防止安装时因为零件公差累积出现卡滞，也方便作业人员快速对位，降低安装的操作难度。
