汽车车身连接用塑料卡扣结构设计

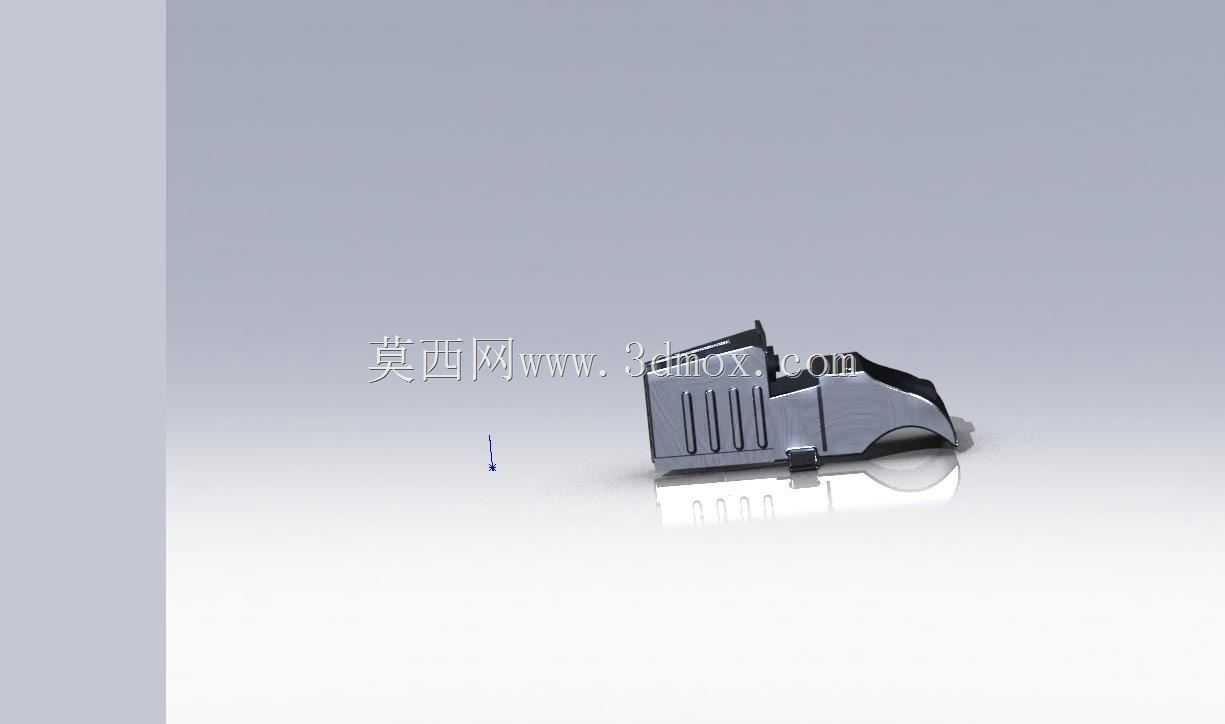

　　在汽车白车身及内外饰装配环节，这类塑料卡扣是应用频次极高的快装连接件，主要承担内饰板、线束护板、导流罩等薄壁覆盖件与车身钣金的无焊连接任务，相比传统螺栓紧固方案，它无需在钣金上预制螺纹，也不用额外配套垫片、防松件，单工位装配耗时能压缩到两秒以内，适配整车流水线的快节拍生产需求。从实际使用场景来看，这类卡扣常年工作在-40℃到85℃的车舱环境温差区间，还要耐受车辆行驶带来的持续振动、路面飞溅的泥水侵蚀，以及部分区域的油污接触，因此结构设计上做了多维度的可靠性考量。卡扣的插入端做了鹰嘴式导向翘边，翘边根部预留了0.8mm的弹性变形余量，对准钣金上的对应方孔推入时，翘边会顺着导向斜面自动收束，穿过孔位后在自身材料弹性作用下自动弹开，

　　倒扣面牢牢贴住钣金背面，实现轴向的防脱限位；插入端两侧还做了两道平行的加强筋，既提升了翘边的抗疲劳强度，避免反复拆装后出现弹性衰减断裂，也能在插入过程中起到导向定位作用，减少装配时的卡滞概率。卡扣的主体段采用方槽式结构，槽体内壁做了1°的脱模斜度，槽腔尺寸刚好匹配常用的3mm厚度内饰板安装边，槽口边缘做了R0.5的圆角过渡，装配时不会刮伤内饰板的表皮层，也能避免应力集中导致的槽口开裂；主体外侧的竖向加强筋从槽底一直延伸到倒扣根部，既提升了整个卡扣的侧向抗挤压能力，也能在卡扣插入钣金孔后，填充孔位与卡扣主体之间的间隙，减少车辆行驶过程中卡扣与钣金孔碰撞产生的异响。安装边界方面，这类卡扣要求钣金上的安装孔为12mm×8mm的方孔，

　　孔位边缘的毛刺高度不能超过0.1mm，否则会刮伤卡扣表面导致应力开裂；卡扣安装后，内饰板与钣金之间的预留间隙需要控制在2mm到5mm之间，间隙过小会导致装配压合时卡扣被过度挤压断裂，间隙过大则会让内饰板存在松动旷量，行驶中容易产生共振异响。设计过程中还做了反复的拆装验证，这类卡扣的有效拆装次数不低于5次，能满足整车生产线下线返修、售后维修的拆装需求，不会因为一次拆卸就出现断裂失效；卡扣的外露面做了哑光皮纹处理，和周边内饰件的表面质感保持一致，不会在可见区域出现突兀的亮面瑕疵。从受力特性来看，单个卡扣的轴向拉脱力不低于80N，侧向承载力不低于30N，按照常规内饰板的布置密度，每间隔150mm布置一个该款卡扣，

　　就能完全覆盖内饰板的固定需求，哪怕车辆在颠簸路面持续行驶，也不会出现内饰板脱落、翘边的问题。结构上还做了防错设计，卡扣的非对称鹰嘴结构只有在方向对准的时候才能顺利插入钣金孔，反向装配时翘边会被孔位边缘挡住无法推入，能有效避免流水线工人装反导致的返工问题。
