铃木GSXR系列摩托车燃油箱结构设计

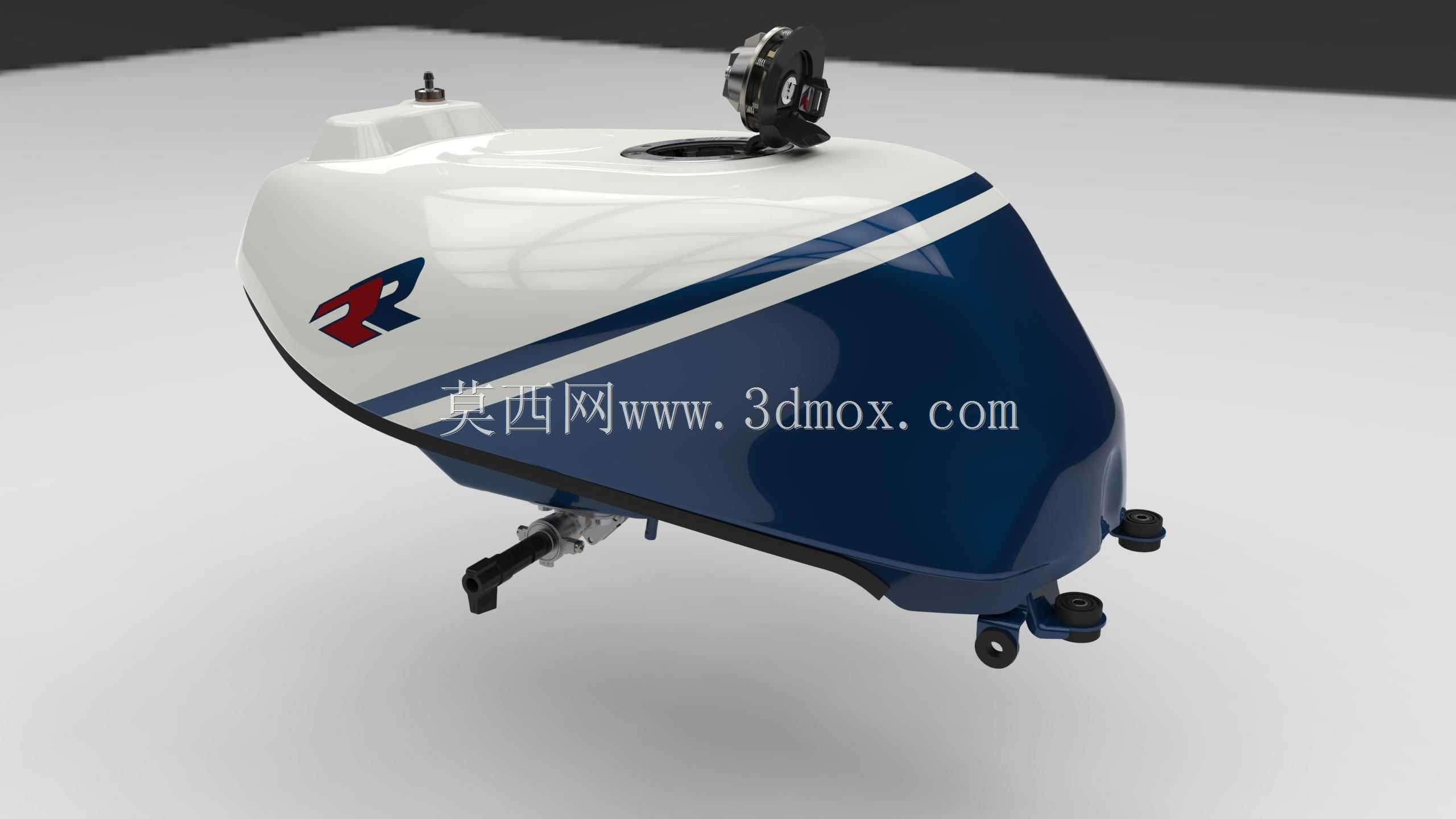

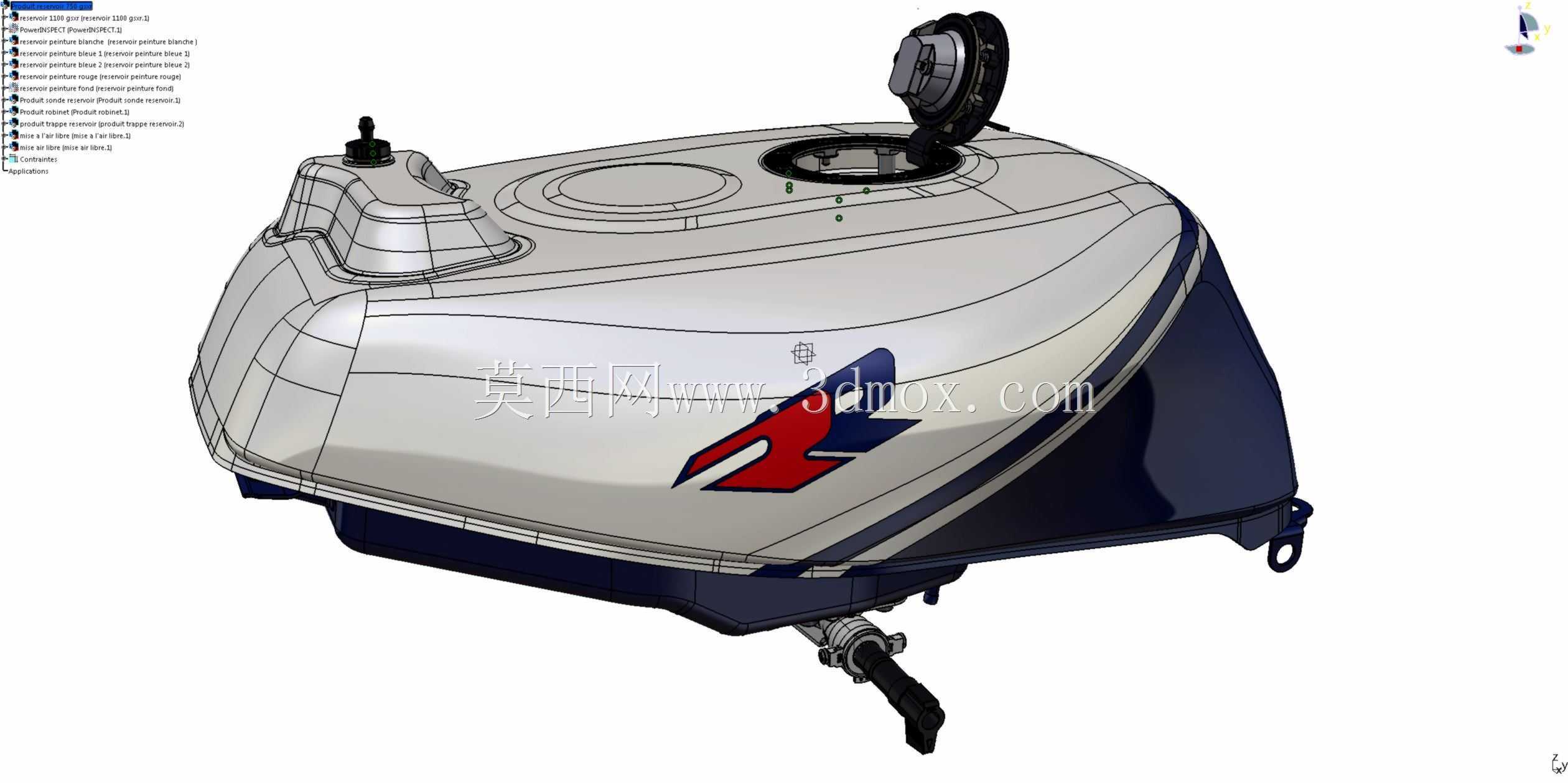

　　这款针对GSXR系列运动摩托开发的燃油箱，在整车布局中承担着多重核心作用，绝非单纯的燃油储存容器。日常赛道驾驶与山路骑行场景下，骑手俯身压弯时，油箱上表面的弧度会直接贴合大腿内侧，提供足够的支撑力，帮助骑手稳定重心，减少长时间骑行的体力消耗，这也是运动型摩托油箱和通勤车型油箱在外形设计上最核心的差异点。从结构设计逻辑来看，整个油箱采用冲压焊接式薄钢板结构，主体壳体分为上下两个冲压半体，边缘通过滚焊工艺实现密封连接，壳体表面的折线造型一方面是为了匹配整车的运动化外观设计语言，另一方面冲压形成的棱线也能提升薄钢板壳体的结构刚度，避免车辆行驶过程中因振动产生的壳体共振，同时在车辆发生轻微侧滑倾倒时，凸起的棱线可以先接触地面，

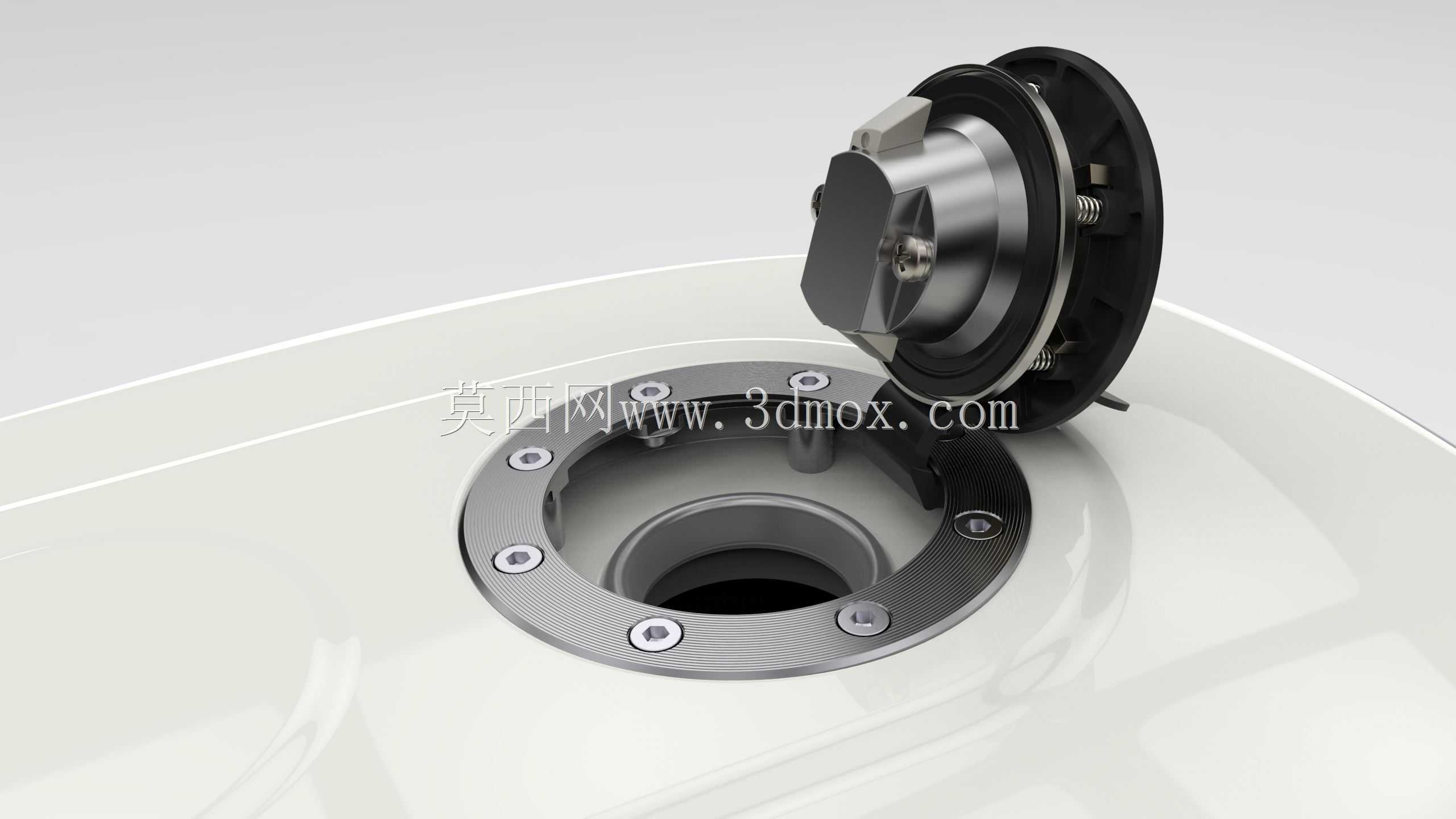

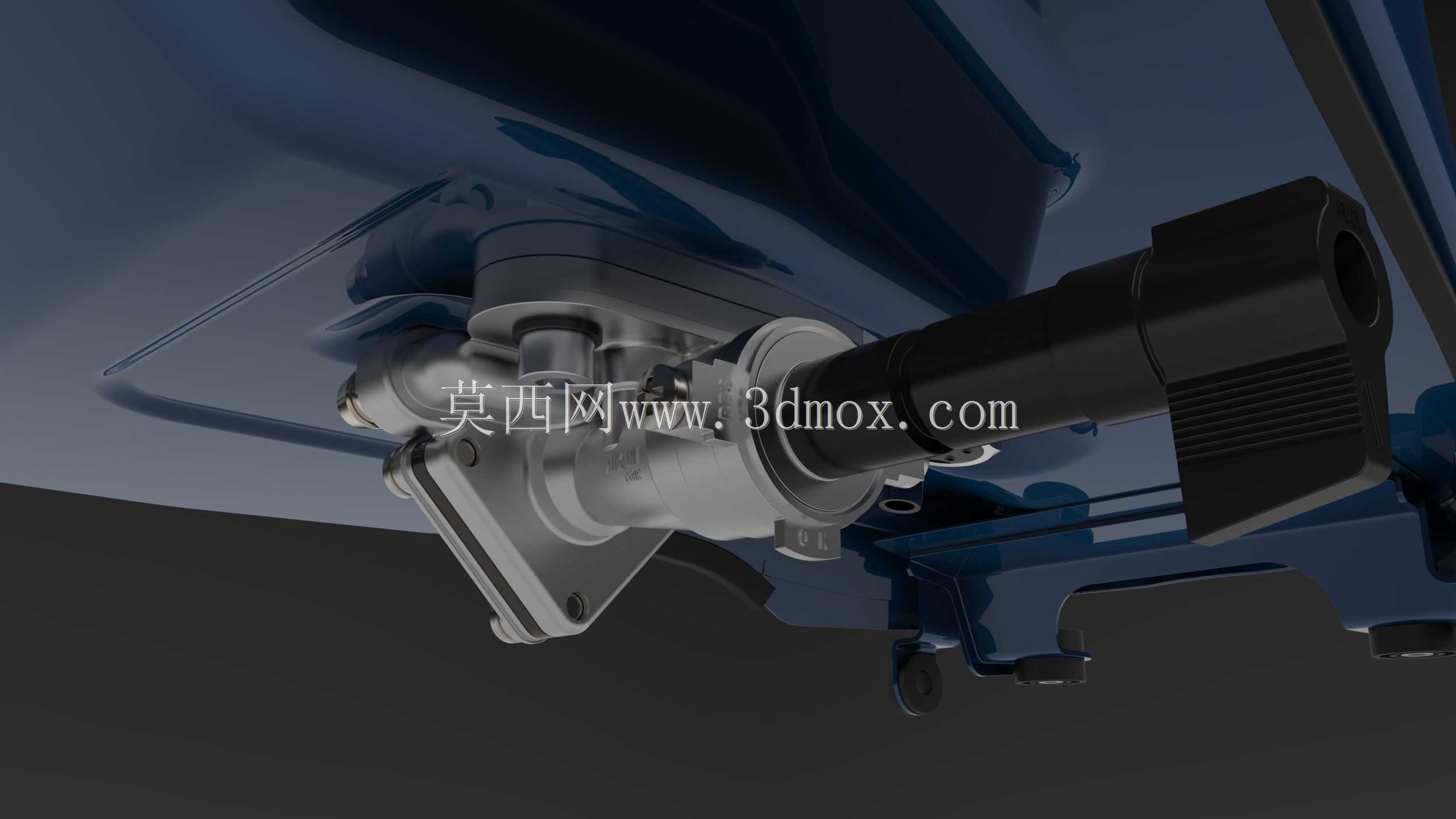

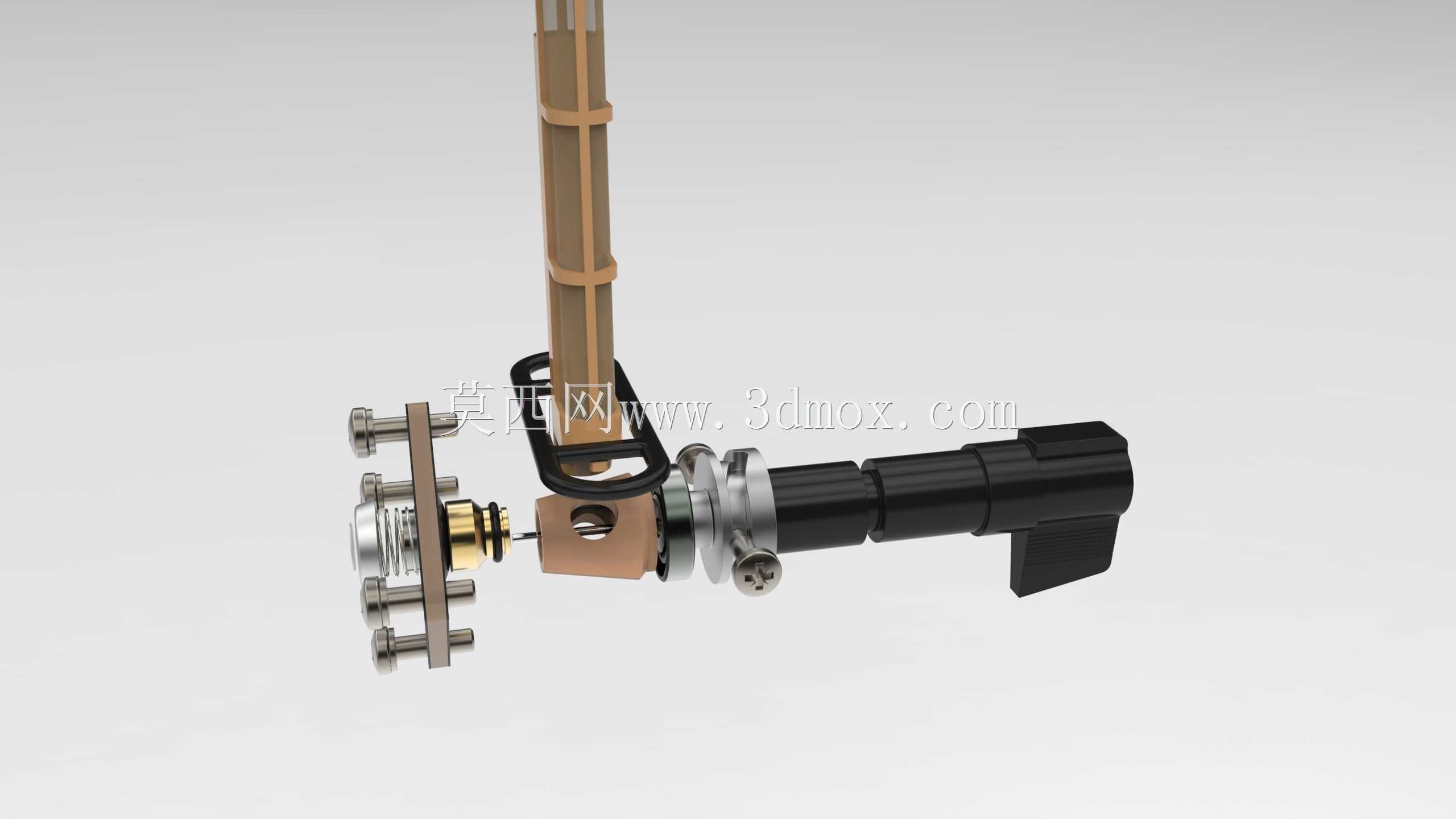

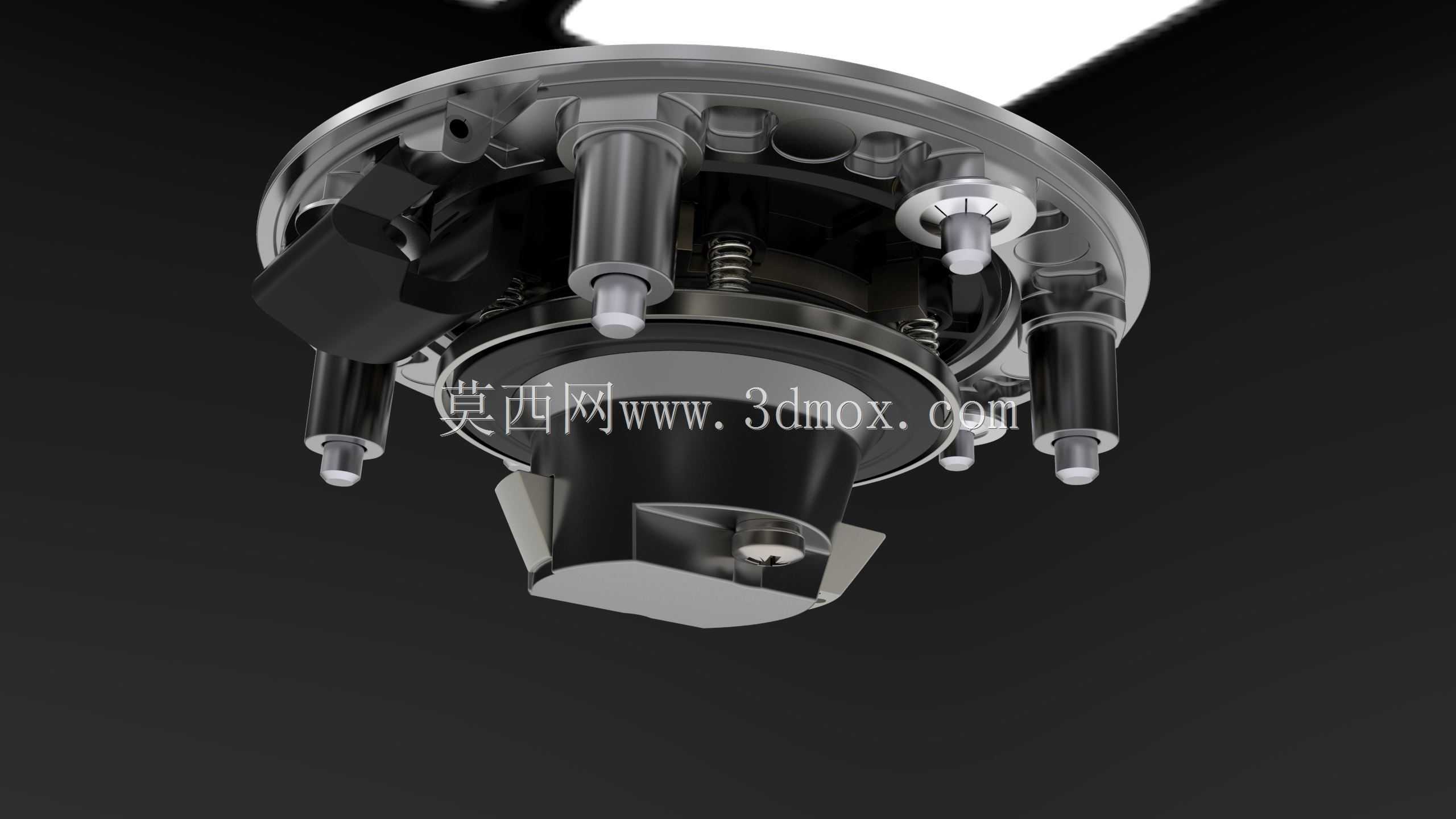

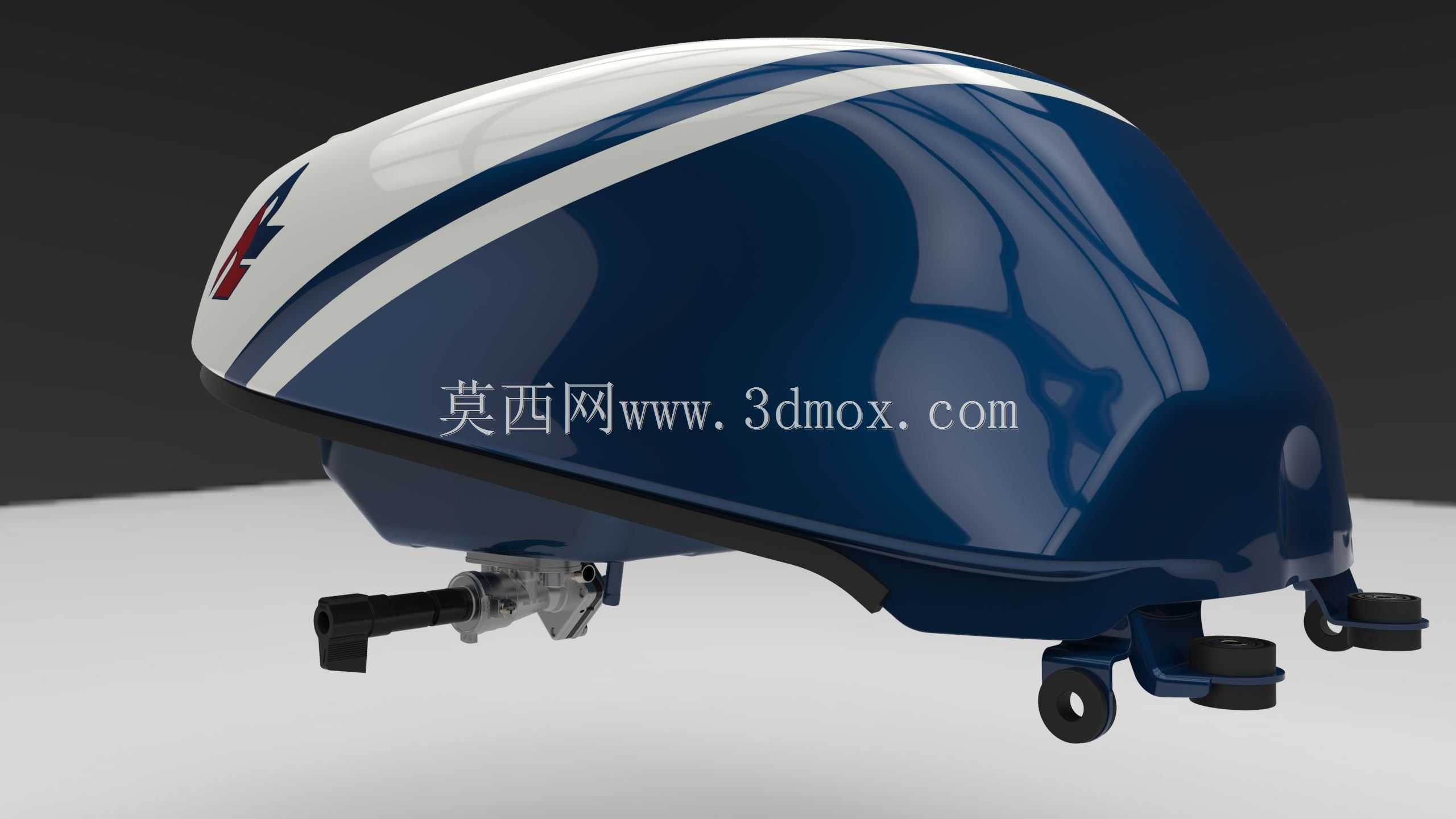

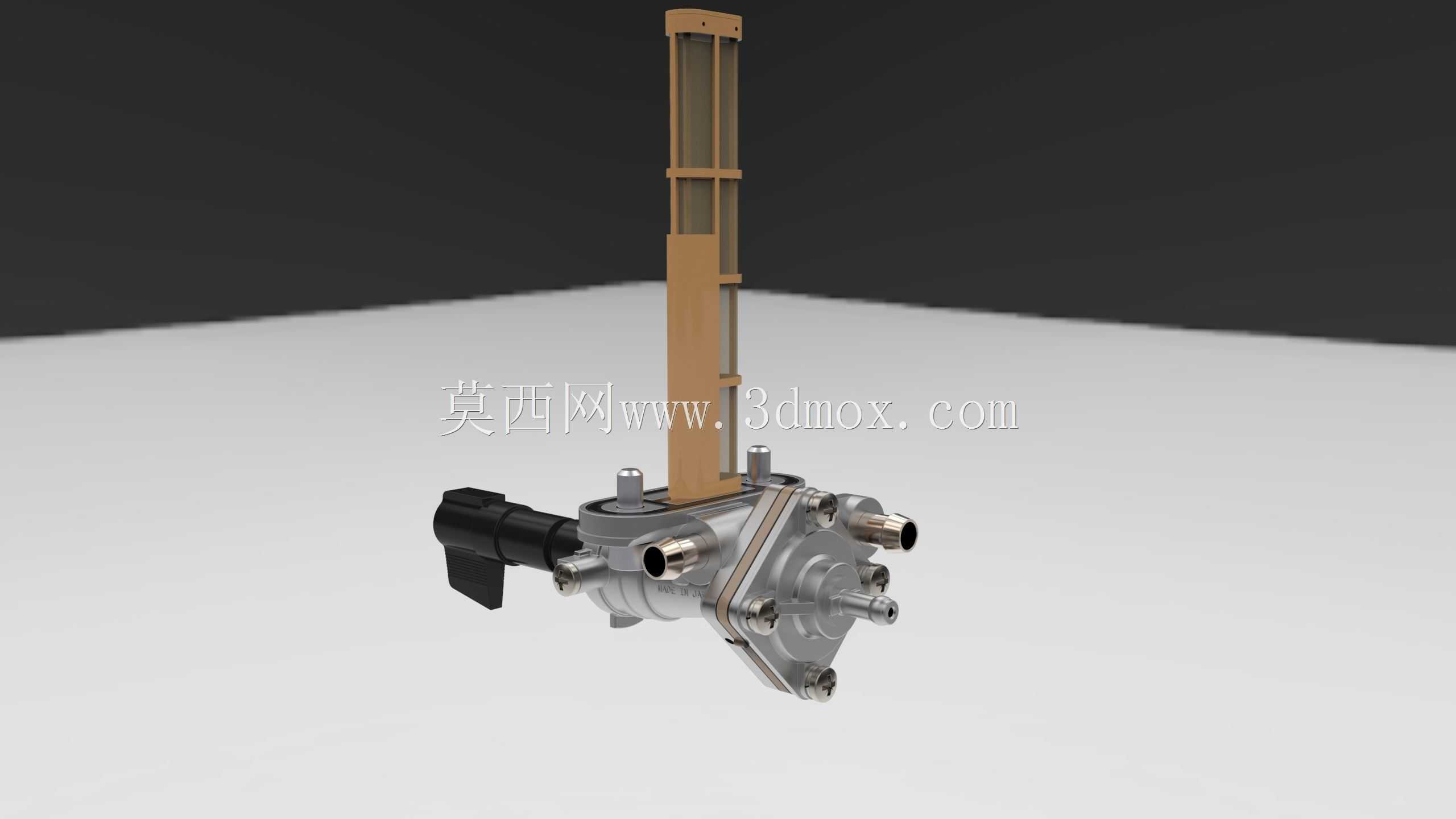

　　减少壳体主体被磨穿漏油的风险。油箱顶部的加油口采用偏心布局，位置靠近骑手一侧，日常加油时无需探身过多就能操作，加油口的密封盖带锁止结构与通气阀，既可以防止行驶过程中燃油溢出，也能平衡油箱内部的气压，避免燃油泵工作时箱内形成负压影响供油顺畅度。油箱前侧下方布置的燃油开关与出油接头，直接对接整车的燃油管路，出油口位置设置在壳体最低点，保证箱内燃油可以最大限度被燃油泵抽取，减少残余燃油量；油箱后侧下方的安装吊耳，通过橡胶缓冲衬套与车架主梁连接，缓冲衬套可以过滤发动机传递到车架的高频振动，避免焊缝长期受交变载荷出现开裂渗漏。在安装边界的尺寸控制上，油箱前端的轮廓完全避让开方向柱的最大转向角度，左右打死方向时，

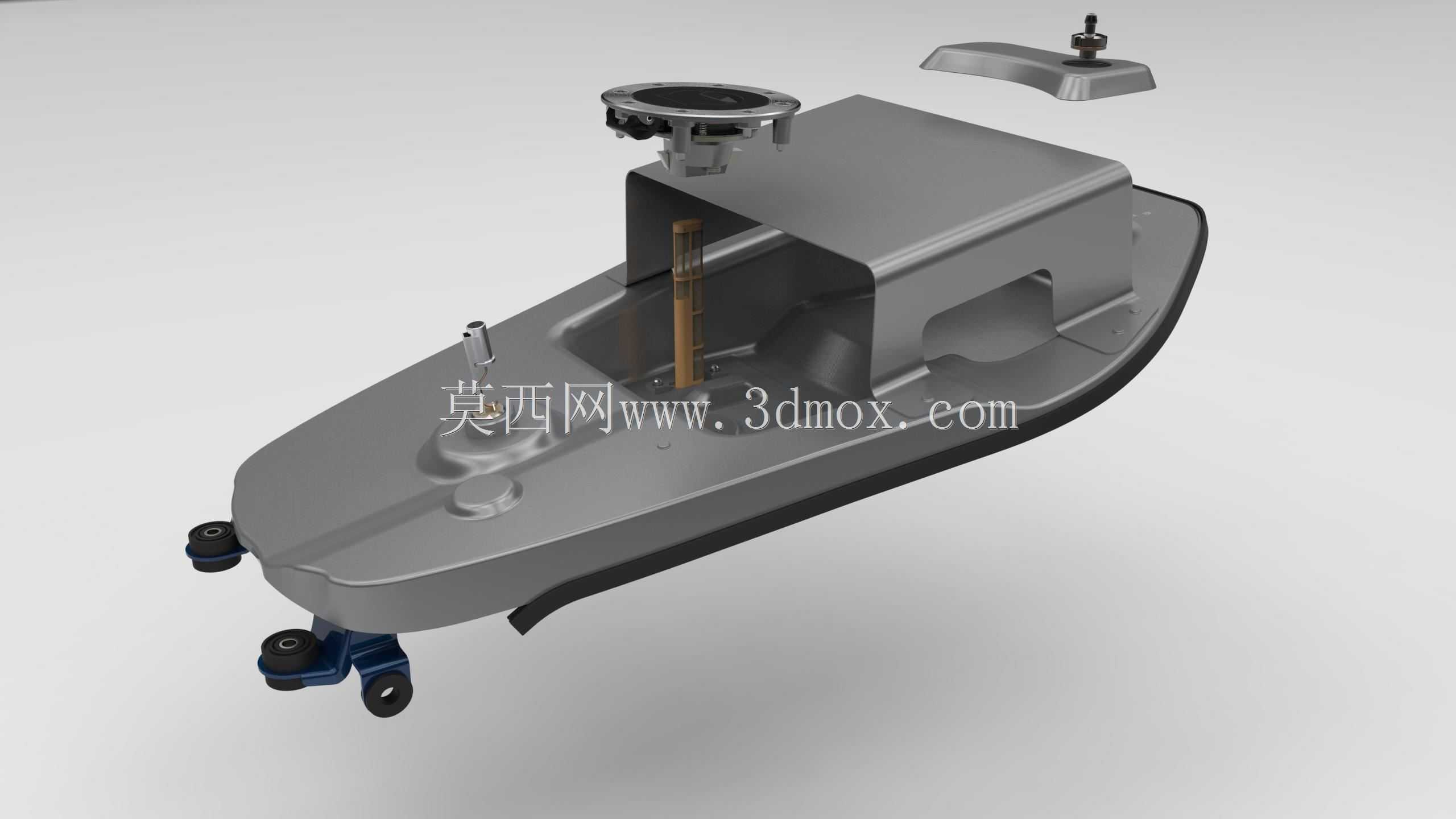

　　车把与转向拉杆都不会和油箱壳体发生干涉；油箱下部的内凹造型，预留出了空滤总成与车架主梁的安装空间，壳体和周边线束、管路的最小间隙控制在8mm以上，避免行驶过程中相对位移产生的摩擦破损。壳体表面的涂装分区设计，除了视觉上的运动化效果，不同区域的涂层厚度也有区分，骑手腿部经常接触的上表面区域采用耐磨的哑光涂层，减少长期摩擦产生的掉漆问题，下部靠近发动机的区域则采用耐高温涂层，抵御发动机辐射的高温，避免涂层变色脱落。油箱顶部预留的圆形凹陷区域，是为后期加装油箱贴、骑行导航固定座预留的安装平面，用户后期加装配件时不需要额外打磨壳体，直接粘贴即可获得足够的粘接强度。内部结构上，油箱壳体内部设置了多块防浪板，防浪板上开有大小不一的通油孔，

　　车辆急加速、急减速或者连续变向时，防浪板可以抑制箱内燃油的剧烈晃动，减少燃油晃动产生的重心偏移对车辆操控稳定性的影响，同时也能降低燃油晃动撞击壳体产生的异响。加油口内部的滤网结构，可以阻挡加油时带入的杂质进入油箱，避免杂质堵塞燃油泵或者喷油嘴，提升供油系统的工作可靠性。整个油箱的容积设定匹配车型的续航需求，在保证整车轻量化的前提下，兼顾了日常通勤的续航里程与赛道驾驶时的重量控制，不会因为油箱过大增加不必要的簧上质量，影响车辆的操控灵活性。
