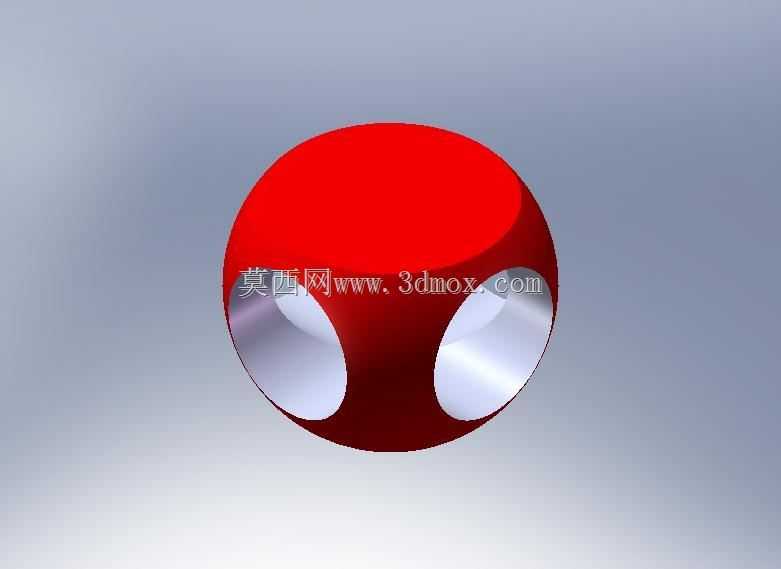

外方内圆异形通孔球面连接构件

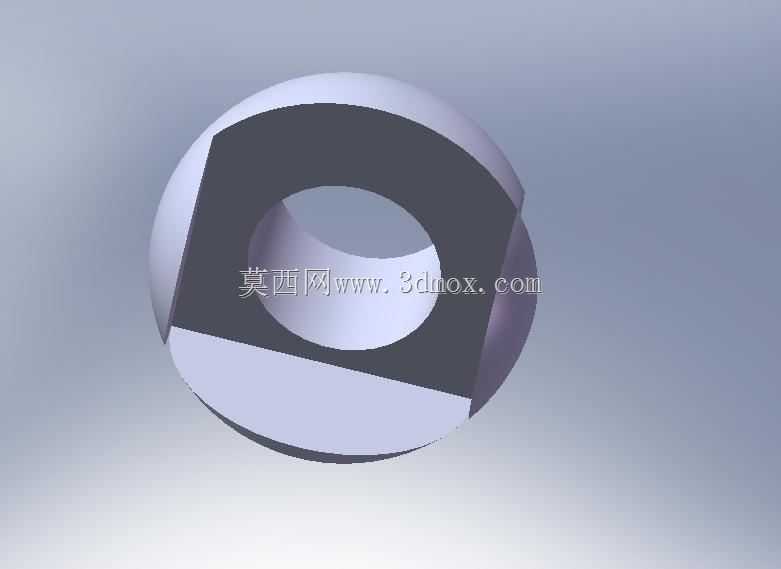

　　在流体管路连接、铰接支撑机构、快换工装定位等场景中，这类外球面内异形孔的构件常作为核心转接零件使用，区别于常规的圆柱面铰接件，球面外形可适配一定角度的偏转补偿，在安装存在同轴度误差、工作过程中存在小幅角度摆动的工况下，能有效避免连接部位出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，该构件外部采用整球面加工成型，球面的轮廓度公差需要控制在合理区间，保证与配套的球座配合时，偏转过程中接触面始终保持均匀贴合，不会出现局部点接触导致的压溃磨损。内部的异形通孔采用外方内圆的贯通结构，方段主要用于传递扭矩，当配套的方形轴段插入后，可实现周向的旋转动力传递，避免相对转动打滑，而内部的圆孔段则用于穿装紧固件、流体通道或者定位芯轴，两种孔型的衔接处做了平滑过渡处理，减少应力集中系数，避免交变载荷下在衔接位置萌生疲劳裂纹。

　　从安装边界来看，该构件的球面直径决定了配套球窝的加工尺寸，设计时需要保证球面与球窝的接触包角在合理范围，包角过小会导致连接刚性不足，受径向载荷时容易脱出，包角过大则会限制构件的偏转角度，无法满足角度补偿的需求。内部方孔的对边尺寸需要与配套的方轴做公差配合，通常采用间隙较小的过渡配合，既保证装配时能顺利插入，又能减少传动过程中的回程间隙，避免冲击载荷下的异响与磨损。内圆孔的直径需要根据穿装件的尺寸确定，孔壁的表面粗糙度要满足使用要求，如果作为流体通道使用，还需要控制孔壁的粗糙度来降低流体阻力，减少压力损失。

　　在实际应用中，这类构件常被用在工程机械的铰接管路接头、自动化设备的浮动定位机构、工装夹具的自适应压头部位。比如在工程机械的液压管路布置中，车架与工作装置之间存在相对摆动，常规的硬管连接会因为反复弯折出现疲劳破裂，采用这种带球面结构的转接件，可允许管路随工作装置摆动时自动调整角度，补偿安装与运动过程中的位置偏差，延长管路的使用寿命。在自动化设备的浮动压装机构中，该构件的球面结构可让压头自动适应工件的表面倾斜，保证压装力始终垂直于工件压装面，避免压装过程中出现工件偏斜、压装力不均导致的装配不良问题。

　　设计建模过程中，需要先确定球面的基准球心位置，所有结构的尺寸基准都要与球心重合，保证球面加工时的基准统一，避免出现球面壁厚不均的问题。内孔的方段与圆段需要保证同轴度，方孔的相邻面垂直度要控制在公差范围内，避免方轴插入后出现卡滞。构件的壁厚需要根据实际承受的载荷计算确定，球面最薄处的壁厚要满足强度要求，在承受额定扭矩与径向载荷时，不会出现塑性变形。同时，球面的表面需要做相应的硬化处理，提高表面耐磨性，延长构件的使用寿命，与球座配合的部位需要添加润滑脂槽，保证工作过程中摩擦面有充足的润滑，减少磨损量。

　　在装配环节，该构件装入配套球窝后，需要设置相应的限位结构，防止构件在大角度偏转时从球窝中脱出，限位结构不能干涉构件的正常偏转角度，要保证在设计允许的最大摆角范围内，构件可以灵活转动无卡滞。如果用于流体输送场景，球面与球窝的配合面需要设置密封结构，密封件的材质要适配输送流体的特性，避免出现流体泄漏的问题，同时密封件的压缩量要控制在合理范围，既保证密封效果，又不会因为摩擦力过大导致构件偏转阻力增加。
