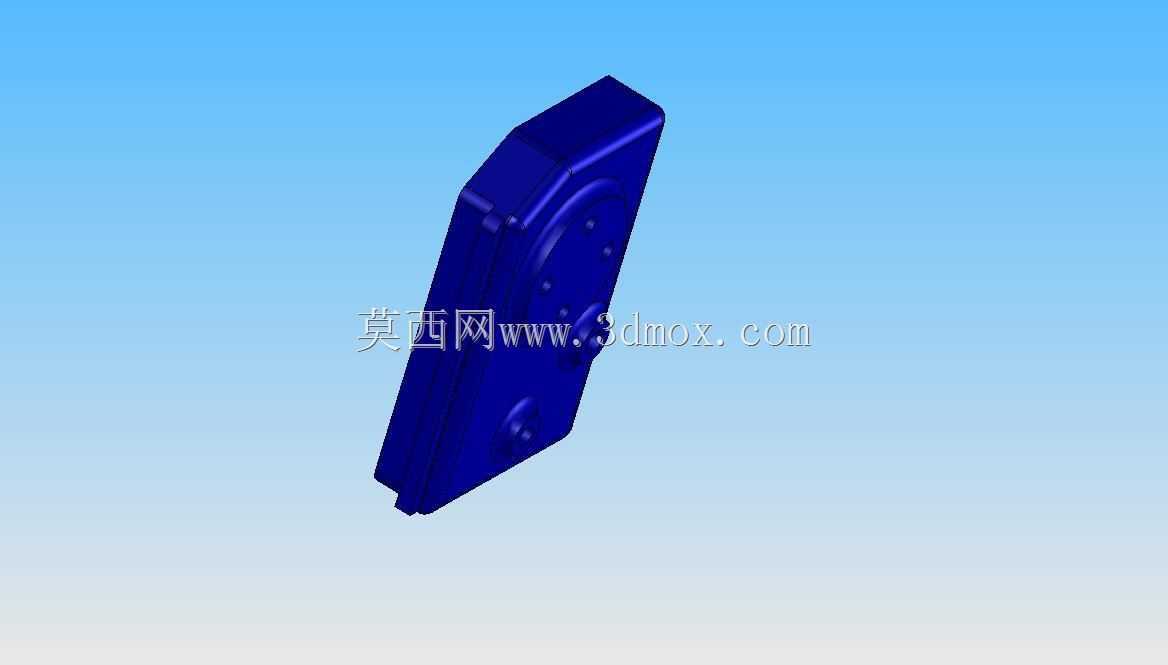

深蓝色异形安装固定支撑支架结构

　　在各类工业设备的装配体系中，支撑固定类构件往往是决定整机运行稳定性的核心基础零件，这类异形支架的设计，需要同时兼顾安装空间适配、载荷传递路径优化、周边部件避让等多重工程需求，并非简单的块状结构拼接。从实际应用场景来看，这类支架多部署在动力传输单元与设备机架的衔接位置，一侧通过平面贴合机架安装基准面，依靠均布的安装孔完成螺栓锁紧，另一侧的异形曲面轮廓则用于匹配被支撑部件的外形，避免运行过程中出现部件晃动、位移偏差的问题。

　　设计这类支架时，首先要梳理清楚安装边界的约束条件：支架的整体厚度需要适配设备内部的预留安装间隙，不能突出到周边运动部件的行程范围内，否则会造成运动干涉，引发设备卡滞甚至部件损坏。支架本体的非安装面做了圆弧过渡处理，一方面是为了消除应力集中隐患，毕竟支架在设备运行过程中需要持续承受被支撑部件传递的振动载荷，直角棱边位置很容易在长期交变载荷下出现疲劳裂纹，圆弧过渡可以让应力传递更平缓；另一方面也能减少装配过程中尖锐棱边划伤操作人员、刮破相邻部件线束防护层的风险。

　　从功能特性上看，支架上分布的多个沉头安装孔，位置精度需要控制在合理公差范围内，沉头结构可以让螺栓锁紧后头部完全没入支架表面，不会出现凸起占用额外空间，同时每个安装孔周边都做了局部加厚处理，提升螺栓锁紧位置的结构强度，避免长期受振后螺栓孔出现滑牙、支架局部开裂的问题。支架一侧的曲面轮廓是完全匹配被支撑部件的外形做的仿形设计，安装时可以起到预定位的作用，降低装配对位的难度，同时增大支架与被支撑部件的接触面积，让支撑力分布更均匀，不会出现局部压强过大导致部件变形的情况。

　　在实际选型适配过程中，这类支架的安装面平面度需要满足装配要求，否则锁紧螺栓后会出现支架翘曲，导致被支撑部件的安装位置出现偏差，影响后续的传动精度。设计建模阶段就需要提前考虑加工工艺的可行性，支架的主体结构适合采用一体铣削加工成型，避免拼接结构带来的强度不足问题，所有的棱边都做了小尺寸倒角处理，既方便加工时的工件装夹，也能去除加工毛刺，减少后续装配的预处理工序。

　　很多一线结构设计人员在做这类支撑件设计时，容易忽略支架本身的固有频率匹配问题，如果支架的固有频率和设备运行时的振动频率接近，很容易引发共振，放大设备的振动幅度，不仅会产生额外的运行噪音，还会加速连接螺栓的松动，缩短周边部件的使用寿命。这款支架在结构设计时通过调整本体厚度、增设局部加强筋的方式，把固有频率调整到设备常用运行转速对应的频率区间之外，从结构根源上规避共振风险。另外支架表面做了深蓝色的表面处理，除了基础的防锈防腐蚀作用外，也能在设备维护时快速识别该部件的安装位置，提升检修排查的效率。

　　从安装流程的实际需求出发，支架的其中一个端面设计了小尺寸的定位凸台，装配时可以先把凸台卡入机架上对应的定位槽内，完成支架的初步定位，不需要操作人员全程手扶支架对准螺栓孔，大幅降低装配的操作难度，尤其是在设备内部狭窄空间的安装场景下，这种预定位结构能明显缩短装配耗时，降低人工操作的强度。支架上的安装孔位置排布，也充分考虑了扳手的操作空间，每个螺栓孔周边都预留了足够的工具操作间隙，不会出现螺栓锁紧时扳手被周边结构挡住、无法达到规定锁紧扭矩的问题。
