正交双通孔球形结构件三维设计

　　在机械结构设计领域，这类带正交双通孔的球形构件常出现在流体换向节点、多管路连接枢纽、教具演示结构以及特殊工装的定位组件中，不同于常规的圆柱类、方块类连接件，球形基体的曲面特性让其在多方向管路对接时拥有更灵活的角度适配空间，不需要额外加装角度调整接头就能实现正交方向的介质导通或者杆件穿接。从实际使用场景来看，这类结构如果应用在流体管路系统中，球形外壁可以和配套的密封弧面形成紧密贴合，配合内部正交的通孔实现两路介质的垂直导通，相比直角弯头类零件，球形结构的流道过渡更顺滑，能减少介质在转角处的压损，同时球形外壁的转动特性还能在一定范围内调整出口朝向，适配安装现场的管路排布偏差。如果是作为机械连接的铰接构件使用，两个正交的通孔可以分别穿接不同方向的销轴，实现两个垂直平面内的转动自由度，相比常规的单轴铰接结构，这类球形铰接件的活动范围更大，同时受力点分布在球面的接触区域，单位面积的承压更小，能提升铰接部位的使用寿命。

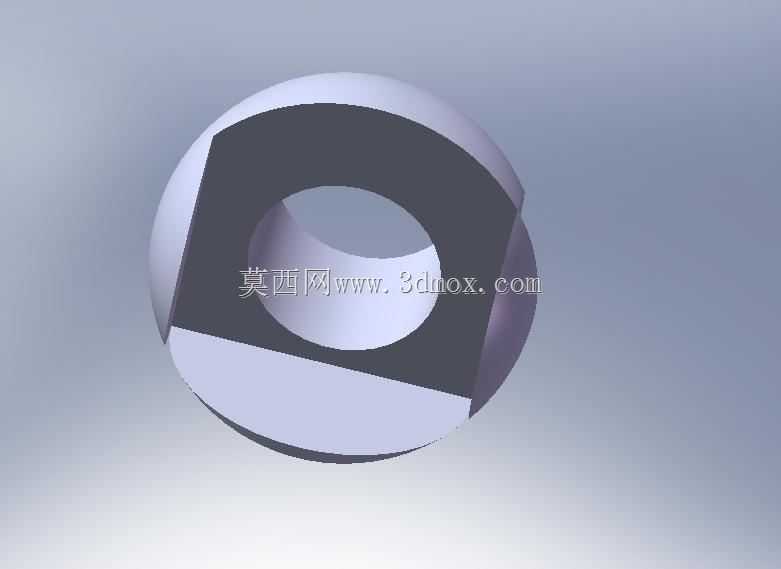

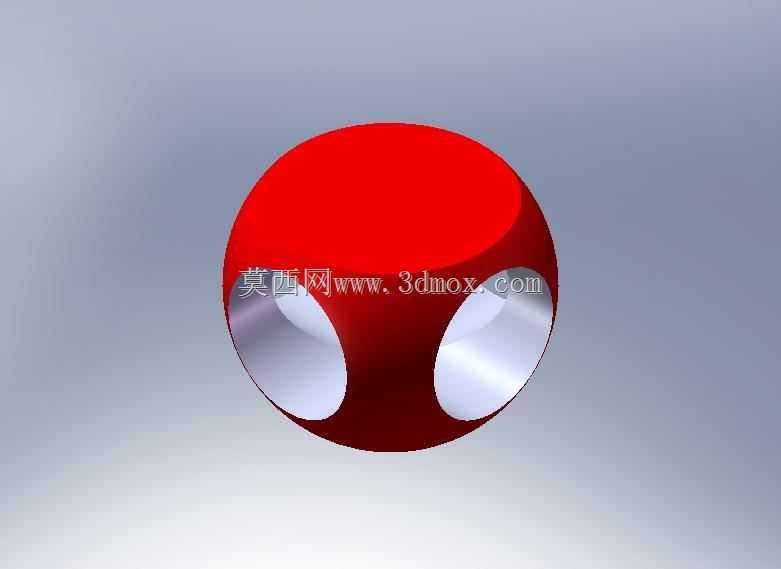

　　从设计思路层面拆解这个构件，首先要确定球形基体的基准直径，这个尺寸直接决定了整个构件的安装边界，球面的加工精度会直接影响和配合件的贴合效果，建模时需要先以原点为球心创建基础球体，之后确定两个通孔的轴线位置，两个通孔的轴线需要保持严格的空间垂直，且同时穿过球心，避免出现通孔偏心导致的安装错位或者流道偏移。通孔的直径设计需要匹配对应的管路通径或者销轴直径，同时要保证通孔边缘和球面相交处的壁厚满足强度要求，不能因为开孔过大导致球面剩余壁厚过薄，在承压或者受载时出现变形。建模过程中需要重点处理通孔和球面的相贯线区域，这个区域是应力集中的高发位置，如果是用于承压场景，需要在相贯线位置做微小的圆角过渡，降低应力集中系数，避免长期受载后出现裂纹。

　　从安装边界来看，整个构件的最大外轮廓就是球体的直径，安装时需要预留足够的球面转动空间，不能和周边的固定结构发生干涉，两个通孔的端面需要根据配合件的形式做对应的处理，如果是和管路对接，通孔端面可以加工出密封槽或者对接倒角，如果是穿接销轴，通孔内壁需要保证足够的圆柱度和表面粗糙度，降低销轴转动时的磨损。这类结构的建模难点在于球面和圆柱孔的布尔运算精度，很多新手建模时容易出现相贯面扭曲、曲面不连续的问题，实际建模时可以先绘制两个正交的圆柱拉伸体，和基础球体做求差运算，之后对相交的棱边做统一的圆角处理，再检查整个实体的曲面连续性，确保没有碎面、破面，方便后续导入工程图模块生成加工图纸，或者导入仿真模块做受力分析。

　　在实际生产加工环节，这类球形构件如果采用金属材质，通常会先锻造出球形毛坯，之后采用数控车削加工球面，再使用加工中心或者专用工装定位，加工两个正交的通孔，加工过程中需要严格保证两个孔的轴线垂直度，以及孔轴线相对于球心的位置度，否则安装后会出现对接错位、密封失效的问题。如果是用于教学演示的几何模型，也可以采用3D打印的方式制作，这时候建模时需要适当增加通孔边缘的壁厚，避免打印过程中出现薄壁破损。这类结构虽然几何形态不算复杂，但对尺寸精度的要求并不低，尤其是球面的圆度、通孔的同轴度、两孔的垂直度这几个形位公差，会直接影响构件的实际使用效果，设计时需要根据具体的使用场景给出合理的公差范围，避免过度加工提升成本，或者精度不足影响使用。
