减速器齿轮箱带法兰安装输出轴结构

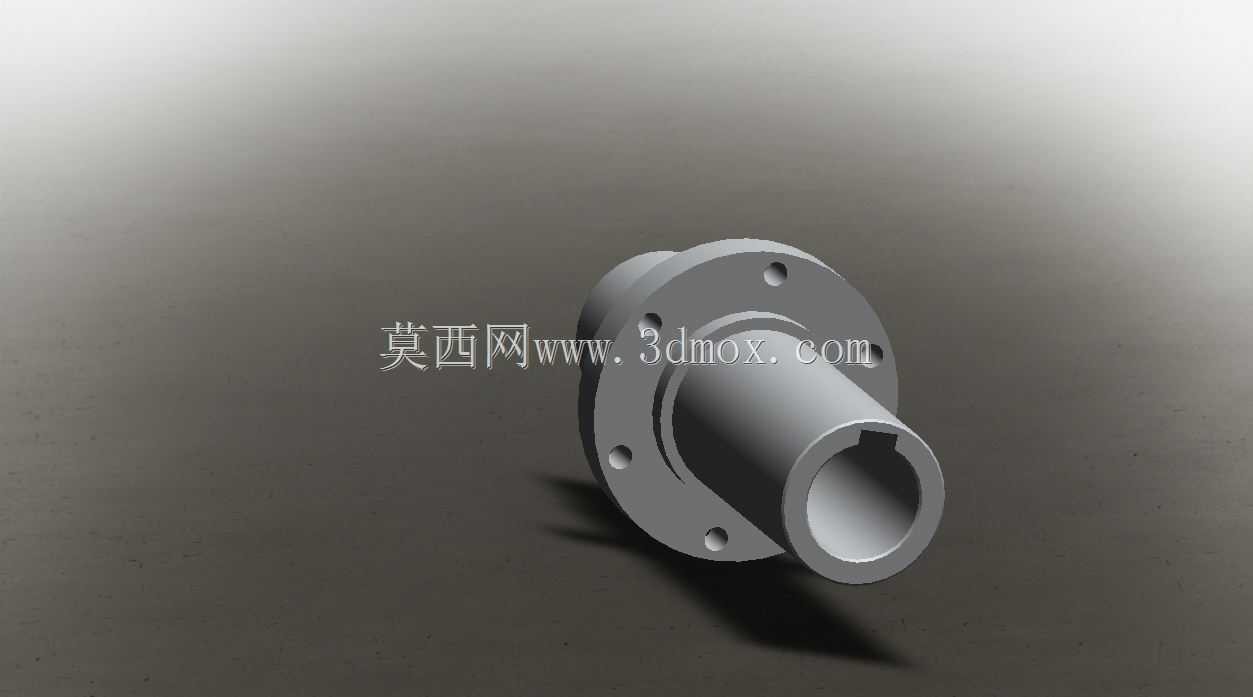

　　在工业传动系统的布局里，这类带法兰结构的输出轴，是减速器齿轮箱动力输出端的核心承载零件，日常会在冶金输送线的减速单元、轻工包装设备的主传动箱、小型工程机械的行走减速机构里见到它的身影，它的核心作用是把齿轮组啮合传递来的扭矩，平稳输出到外接的联轴器、链轮或者执行轮系上，同时要承受传动过程中产生的径向载荷、轻度轴向冲击，还要保证和外接部件的同轴度偏差控制在允许范围内，避免运行中出现偏磨、振动超差的问题。从结构设计的逻辑来看，这个轴采用了一端带安装法兰的阶梯轴构型，法兰端均布的安装孔是用来和齿轮箱内的从动齿轮端面做刚性连接的，靠螺栓预紧力把轴和齿轮锁为一体，相比传统的键连接单轴结构，这种法兰连接的形式能传递更大的扭矩，

　　同时在齿轮箱装配的时候，不需要额外做轴肩的轴向定位调整，法兰端面贴合齿轮端面就能直接确定轴的轴向安装位置，能有效降低装配环节的累计误差。轴身的阶梯段是按照不同功能做的直径区分，靠近法兰的大直径轴段是用来套装支撑轴承的，这个位置的轴径公差要和轴承内圈的过盈量匹配，既要保证轴承内圈和轴同步转动不出现跑圈，又要避免过盈量太大导致轴承装配后游隙过小出现发热抱死；往输出端延伸的轴段做了逐级收径的设计，一方面是为了减轻轴的整体重量，降低转动惯量，让减速器启停的时候动力响应更灵敏，另一方面不同直径的轴肩可以作为油封、隔套的定位面，靠近输出端的轴段加工有键槽，用来和外接传动件做周向固定，传递扭矩的时候不会出现相对打滑。从安装边界的尺寸来看，

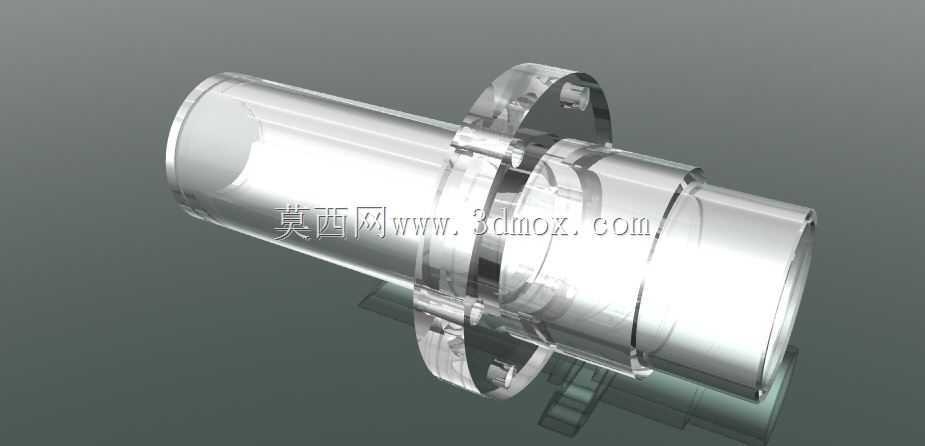

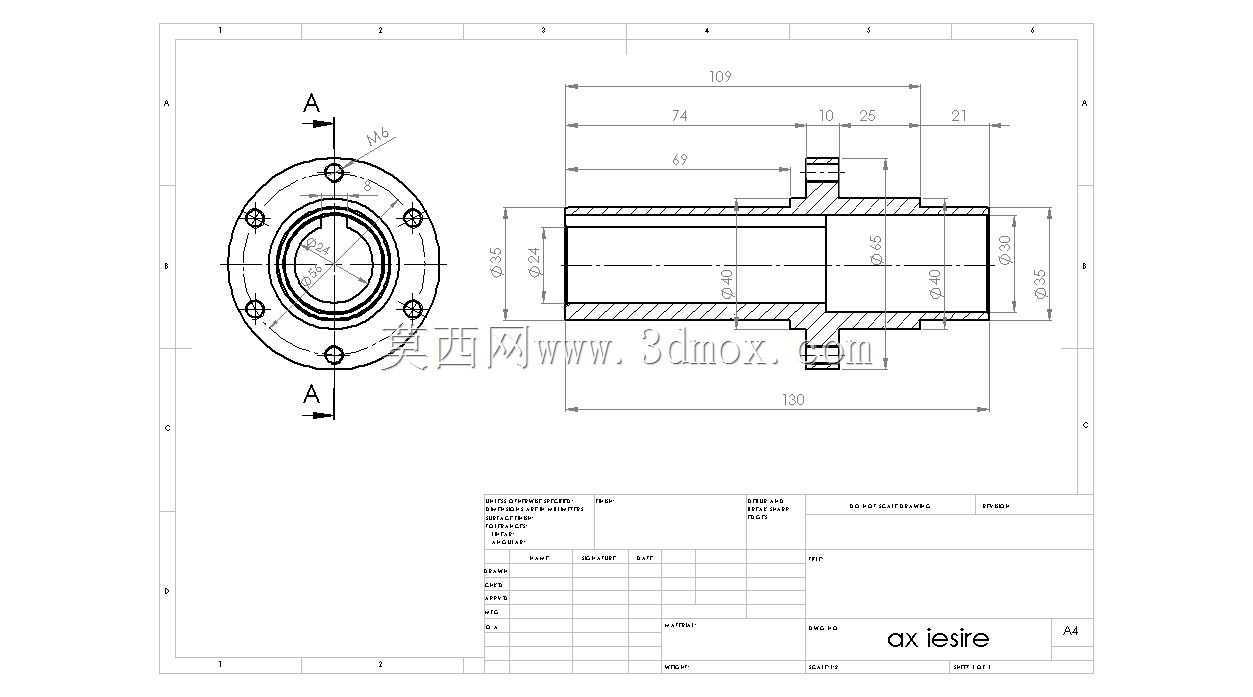

　　整根轴的轴向总长度控制在130mm，法兰端的最大外圆直径为95mm，法兰上的安装孔分布圆直径为74mm，这个尺寸规格的输出轴，适配的是中心距在100mm左右的单级或者两级圆柱齿轮减速器，轴承安装位的直径为35mm，对应的是常用的深沟球轴承或者圆锥滚子轴承的安装尺寸，输出端的轴径为25mm，适配标准孔径的联轴器或者链轮，不需要额外做轴径的改制就能直接匹配市面上的通用传动配件。设计的时候在轴的内部做了贯通的内孔，这个结构不是单纯为了减重，一方面是可以在部分需要穿线、通润滑介质的特殊应用场景里预留走管空间，另一方面空心轴的结构在同等重量下，抗扭截面系数比实心轴更有优势，能在满足强度要求的前提下降低材料消耗。

　　轴上的密封位做了表面粗糙度的特殊要求，和油封唇口接触的位置粗糙度要控制在Ra0.8以内，避免长期运行的时候磨坏油封唇口造成齿轮箱润滑油渗漏，法兰端的端面和轴的中心线垂直度公差要控制在0.02mm以内，不然和齿轮连接之后会出现轴的径向跳动超差，运行的时候产生异常振动和噪音。在实际选型替换的时候，要注意核对法兰安装孔的数量和位置尺寸，还有输出端键槽的宽度和深度，避免出现买回来的轴装不上齿轮，或者外接传动件无法固定的问题，另外轴的材质一般选用40Cr调质处理，表面硬度控制在HB240-280之间，承载大冲击载荷的工况下还可以对轴承位和键槽位置做高频淬火处理，提升表面耐磨性能，延长零件的使用寿命。这类轴的结构设计没有多余的复杂构型，所有的阶梯、倒角、退刀槽都是按照机械加工的工艺性做的优化，比如轴肩的过渡圆角要和相配零件的倒角尺寸匹配，既保证零件能靠紧定位面，又不会出现应力集中导致轴在交变载荷下出现断裂，螺纹退刀槽和砂轮越程槽的尺寸都符合通用机械加工的标准，不需要定制特殊刀具就能完成加工，能有效降低零件的制造成本，也方便后期设备维护的时候快速加工替换件，减少停机等待的时间。
