工业设备用限位开关安装固定块结构

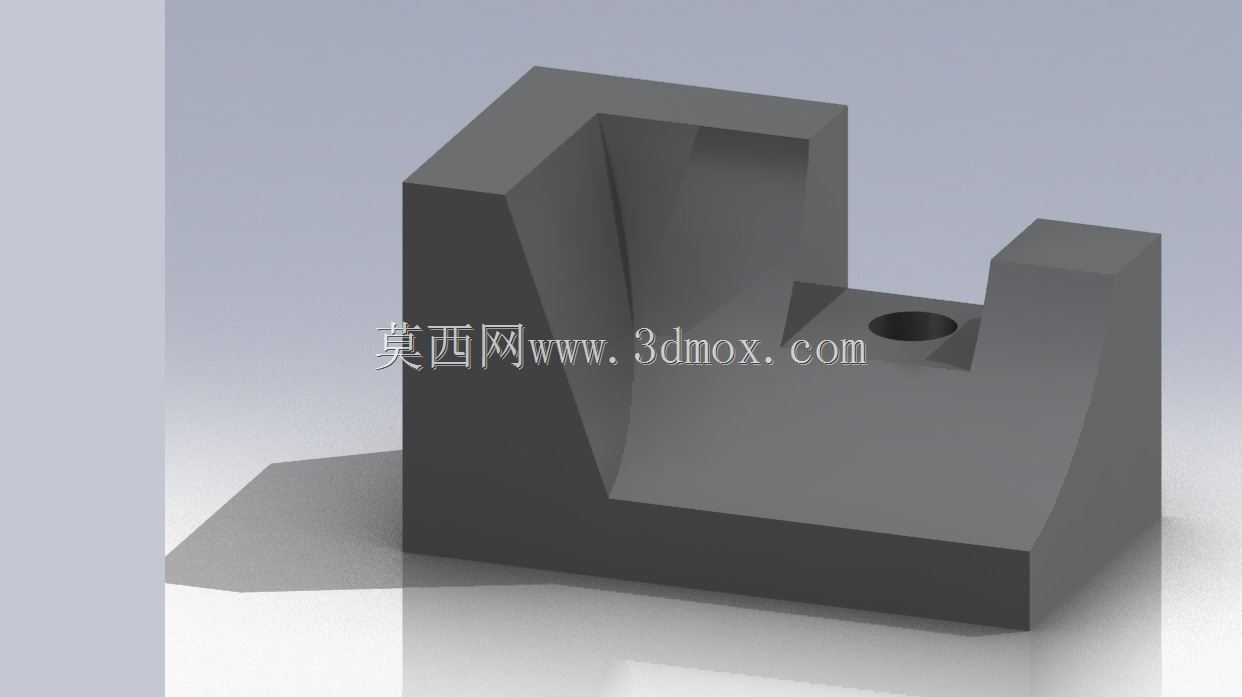

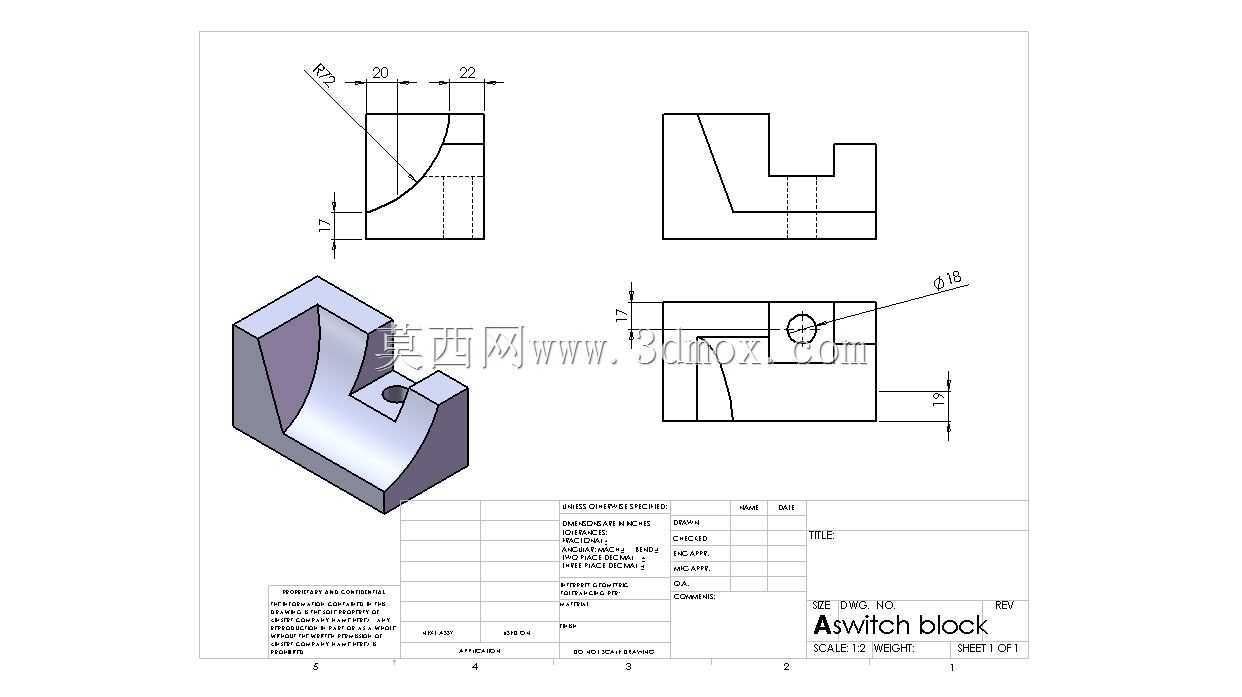

　　在工业自动化生产线、机床操作工位、输送线防护段等场景中，这类开关固定块是行程触发、位置限位环节里不起眼但容错率极低的基础结构件，很多现场调试时出现的开关误触发、撞坏触点、位置偏移问题，追根溯源往往是固定块的结构设计没贴合实际安装边界，或是受力角度没算准导致的。从结构本身来看，这个块体采用一体式铣削成型的L型主体结构，高立边部分主要承担开关的安装承载与侧向受力，低平段则是贴合设备安装基面的固定区域，中间预留的沉孔是用来穿装固定螺栓的，孔位做了沉头处理，避免螺栓头突出块体表面干涉开关拨片的动作行程。立边内侧做了斜向让位结构，这个细节是很多新手建模时容易忽略的点——现场安装时，开关的尾部接线端、线缆弯折空间都需要这个斜角让位，要是做成直角结构，线缆会被块体棱边长期摩擦，轻则绝缘层破损，重则短路触发设备急停，反而增加运维成本。平段的上表面做了小范围的凸台定位结构，这个凸台刚好能卡入安装基面的预加工定位槽里，安装时不用反复打表找正，只要把凸台卡进槽里，块体的前后位置就基本到位，只需要微调左右方向的开关触发间隙就行，能大幅缩短现场安装的调试时间。从安装边界来看，这个块体的底面是全平面加工，粗糙度要求控制在Ra1.6以内，保证和设备基面贴合时没有翘曲间隙，避免设备运行时的振动传导到块体上导致固定螺栓松脱。立边的安装孔位是按照常用行程开关的安装孔距设计的，孔位周边做了0.5mm的凸台，用来垫平开关安装面，就算开关本体的安装面有轻微注塑变形，

　　也能通过这个凸台保证开关安装后处于垂直状态，不会因为安装倾斜导致拨片受力角度偏移，长期运行后出现磨损不均、触发位置漂移的问题。在实际使用场景里，这类块体大多安装在设备的运动行程端点，比如气缸伸出的极限位置、滑台移动的硬限位前侧、安全门的闭合位置，块体的边角都做了R2的圆角处理，不是为了美观，而是避免运动部件上的触发撞块在快速移动时刮到块体棱边，产生金属碎屑掉落到设备导轨面里，造成导轨磨损、滑块卡滞的问题。斜向让位结构的角度是按照线缆最小弯折半径设计的，常规的RVV控制线缆弯折半径不能小于线缆直径的6倍，这个斜角刚好能让线缆顺着斜面自然弯折，不会出现死折导致线芯断裂。平段的固定孔采用长圆孔设计？不对，看模型上的是圆孔？哦不对，

　　仔细看模型上的孔是单圆孔？不对，实际这类固定块如果是单孔的话，会搭配侧面的紧定螺钉防转，哦对，立边侧面应该预留了紧定螺纹孔，用来顶住安装螺栓的侧面，防止设备长期振动下螺栓回转松脱，这个细节在建模时要注意螺纹孔的深度不能穿透立边，不然会影响开关的安装平面度。从受力角度分析，块体的立边和平段衔接处做了加厚的圆角过渡，因为开关被触发时，撞块的冲击力会直接作用在立边上，要是衔接处做直角，应力集中系数会达到3以上，长期受冲击载荷容易在拐角处出现裂纹，做了R5的过渡圆角后，应力集中系数能降到1.2以下，就算是高频触发的工位，块体也不会出现疲劳断裂的问题。选材方面，这类块体一般采用45号钢调质处理，表面做发黑防锈，要是用在腐蚀环境的工位，也可以换成304不锈钢材质，但建模时的结构尺寸不用调整，只需要更改材料属性就行。安装时要注意，块体的固定螺栓要采用弹垫加平垫的组合，平垫要完全覆盖块体的沉孔台阶面，保证压紧力均匀分布，不会因为局部压紧力过大导致块体变形。另外，块体的触发面（也就是立边朝向运动部件的侧面）要做淬火处理，硬度达到HRC40-45，因为长期被撞块摩擦，要是硬度不够，用几个月就会磨出凹槽，导致开关的触发位置偏移，需要重新调整位置，增加运维工作量。在三维建模过程中，要特别注意各个特征的加工工艺性，比如斜向让位结构要采用铣削加工能一次走刀成型的角度，不要设计成需要多轴加工的复杂曲面，不然会大幅增加加工成本；所有的棱边除了特意保留的触发接触面，

　　都要做倒角或者圆角处理，避免加工后留下锋利的飞边，安装时划伤操作人员。还有，沉孔的深度要和所选螺栓的头部高度匹配，保证螺栓头完全沉入沉孔内，不会突出表面，不然开关安装时会被螺栓头顶住，没法贴紧安装面，导致开关倾斜。在设备选型配套时，这个固定块可以适配市面上绝大多数的机械式行程开关、接近开关的安装尺寸，只需要根据所选开关的具体尺寸微调立边上的安装孔位就行，主体结构不用做大的改动，通用性很强。很多设计人员在做这类小零件时，往往随便画个方块打个孔就完事，到了现场安装时才发现各种干涉、受力不足的问题，反而要重新加工零件，耽误设备调试周期，这类基础结构件的设计恰恰最能体现结构工程师的现场经验积累，每一个倒角、每一个让位、每一个孔位的深度，都是从无数次现场问题里总结出来的。
