工业用金属板链水平输送设备结构

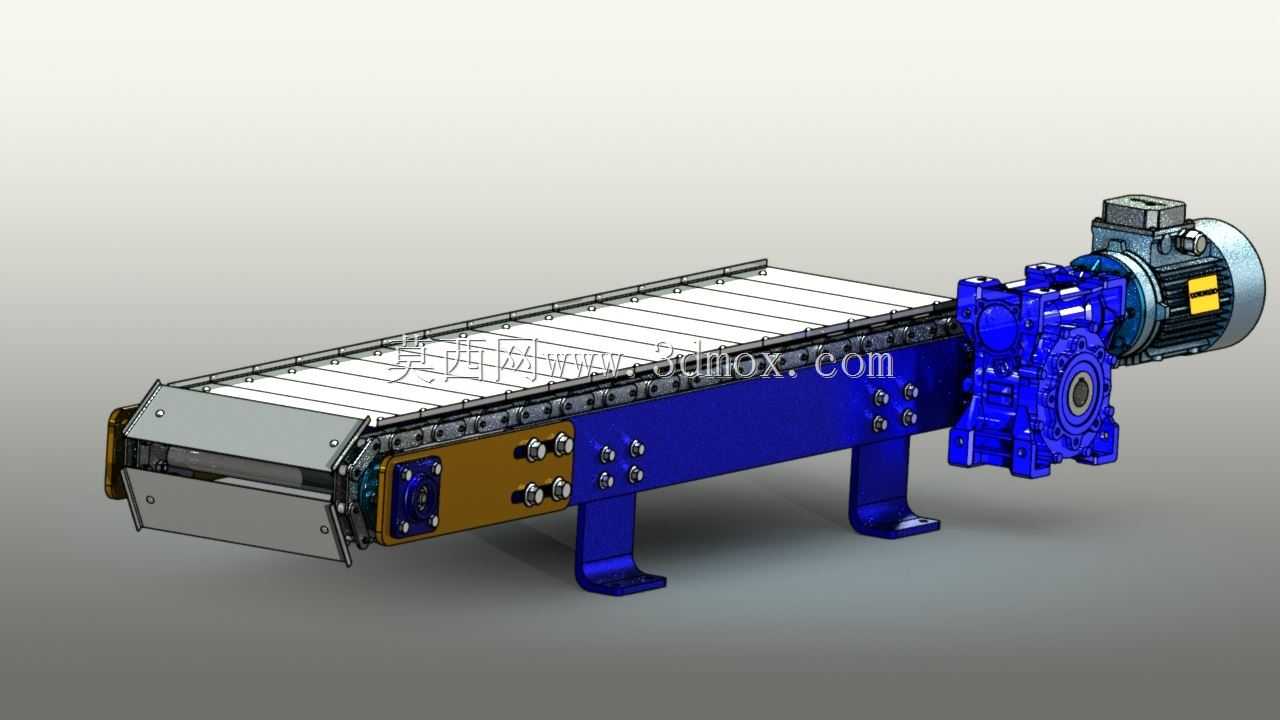

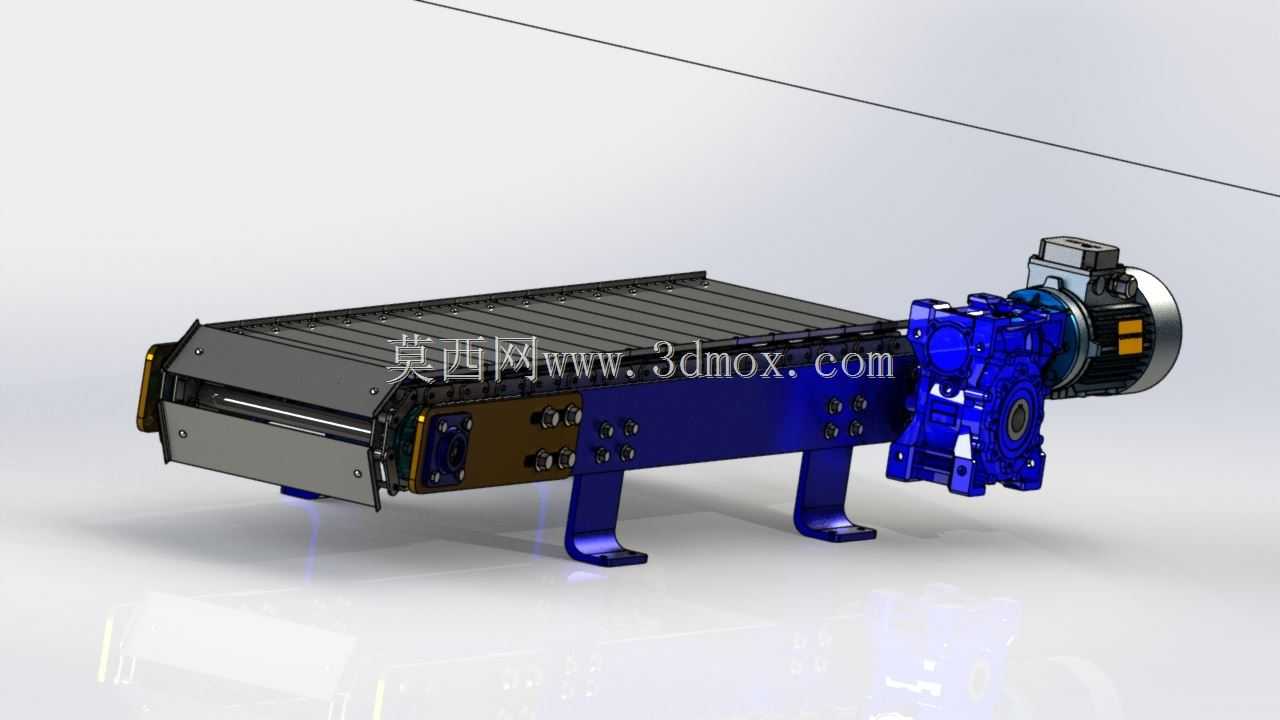

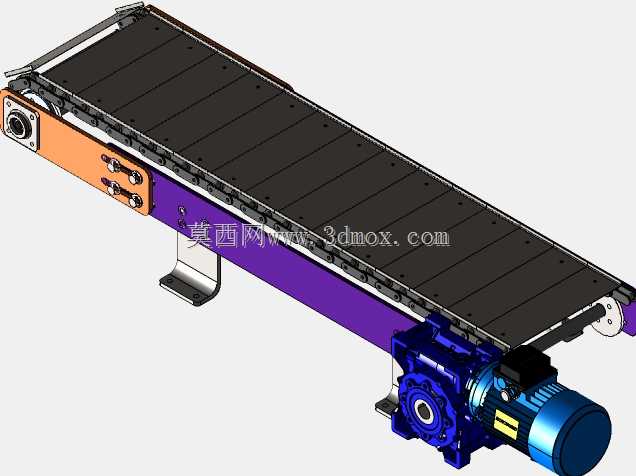

这款金属板链输送设备主要面向工业生产环节的短距离刚性物料输送场景，常见于机械加工车间的工件工序转运、五金冲压线的成品件输送、食品加工行业的耐高温物料传输以及包装生产线的前段供料工位，可承载带一定重量、表面存在棱角或温度较高的块状、板状物料，弥补了皮带输送机无法输送尖锐、高温重物的短板，适配多类有刚性承载需求的连续生产动线。设备采用水平布置的平直输送结构，整体由驱动单元、传动减速单元、板链承载面、机架支撑结构、首尾张紧换向组件五部分构成，驱动端搭配蜗轮蜗杆减速结构，可将电机输出的高转速低扭矩动力转化为适配输送场景的低转速大扭矩动力，保证板链运行过程平稳无卡顿，启停阶段不会出现物料滑移错位的问题。承载面采用拼接式金属平板链结构，单块链板之间通过铰接销轴连接，相邻链板拼接间隙控制在极小范围内，可避免细小颗粒物料卡入传动缝隙，同时金属板面具备耐磨、抗冲击、耐高温的特性，可直接承接加工后带余温的金属工件，无需额外铺设防护垫层。机架部分采用折弯钢板拼焊成型的一体式梁体结构，侧面预留有传动部件的安装定位孔位，两支腿采用下宽上窄的支撑结构，底部预留地脚安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需保证机架整体水平度偏差在允许范围内，避免板链运行出现跑偏磨损的问题。设计阶段优先考虑了设备的维护便捷性，首尾端的张紧结构采用可调式螺栓设计，当链板长期运行出现拉伸松弛时，无需拆解整体机架，仅通过调整首尾端的张紧螺栓即可完成链板张紧度调节；驱动单元与减速结构采用法兰直连的安装方式，减少了中间传动环节的动力损耗，同时侧装式的驱动布置可压缩设备整体宽度方向的安装空间，适配车间内狭窄的动线布置需求。设备的输送面高度可根据对接生产线的高度调整支腿尺寸，常规状态下输送面距离地面的高度适配多数人工操作工位与自动化设备的上下料高度，无需额外搭建过渡接料结构；板链运行速度可通过搭配调速驱动单元实现调节，可根据不同生产节拍的需求调整输送速度，匹配从慢节拍人工分拣到快节拍自动化冲压线的不同输送要求。设备整体的传动部件均设置有可拆卸的防护盖板，可避免生产过程中碎屑、灰尘落入传动啮合部位，延长传动部件的使用寿命，同时防护盖板采用快拆式固定结构，日常维护时无需借助专用工具即可快速拆卸，完成传动部位的清洁与润滑作业。
