雅马哈R1摩托车发动机机架扫描逆向结构

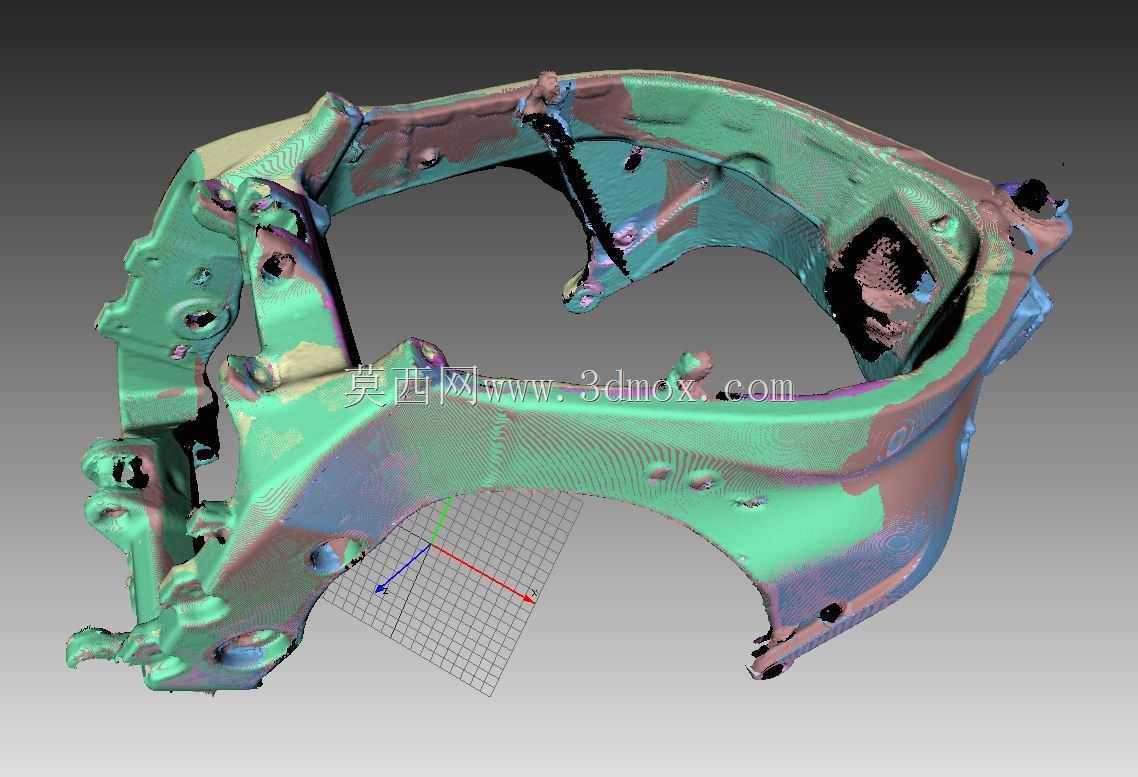

　　在大排量运动机车的改装、维修以及逆向研发场景中，原厂车架的三维数据获取一直是核心难点，尤其是雅马哈YZF-R1这类公升级仿赛车型，其发动机机架作为承载动力总成、连接前后悬挂与车身覆盖件的核心受力构件，曲面弧度、安装点位的精度直接决定了整车装配的贴合度与行驶可靠性。本次获取的机架三维数据，是通过三维扫描设备对实车部件进行全尺寸采集得到的，完整还原了铸件本体的所有结构细节，包括发动机悬置安装位的凸台厚度、焊接加强筋的走向、线束固定卡扣的卡槽尺寸，以及与主车架连接的螺栓孔位坐标偏差控制在0.1mm以内，完全满足后续结构改装、替换件开模、碰撞修复的数据参考需求。

　　从实际工程应用角度看，这类扫描得到的实体数据，区别于正向设计的参数化模型，它完整保留了量产铸件的工艺特征，比如铸造过程中留下的拔模斜度、局部壁厚的不均匀性、安装面的机加工余量区域，这些细节是正向建模时容易被忽略，但在实际生产装配中直接影响零件适配性的关键要素。比如发动机与机架连接的三个主悬置点，扫描数据清晰呈现了每个安装面的平面度特征，以及螺栓孔周边的加强筋布局，在做动力改装更换大排量发动机时，可以直接基于该数据调整安装位的偏移量，不需要反复对实车进行打孔试装，大幅缩短改装周期。

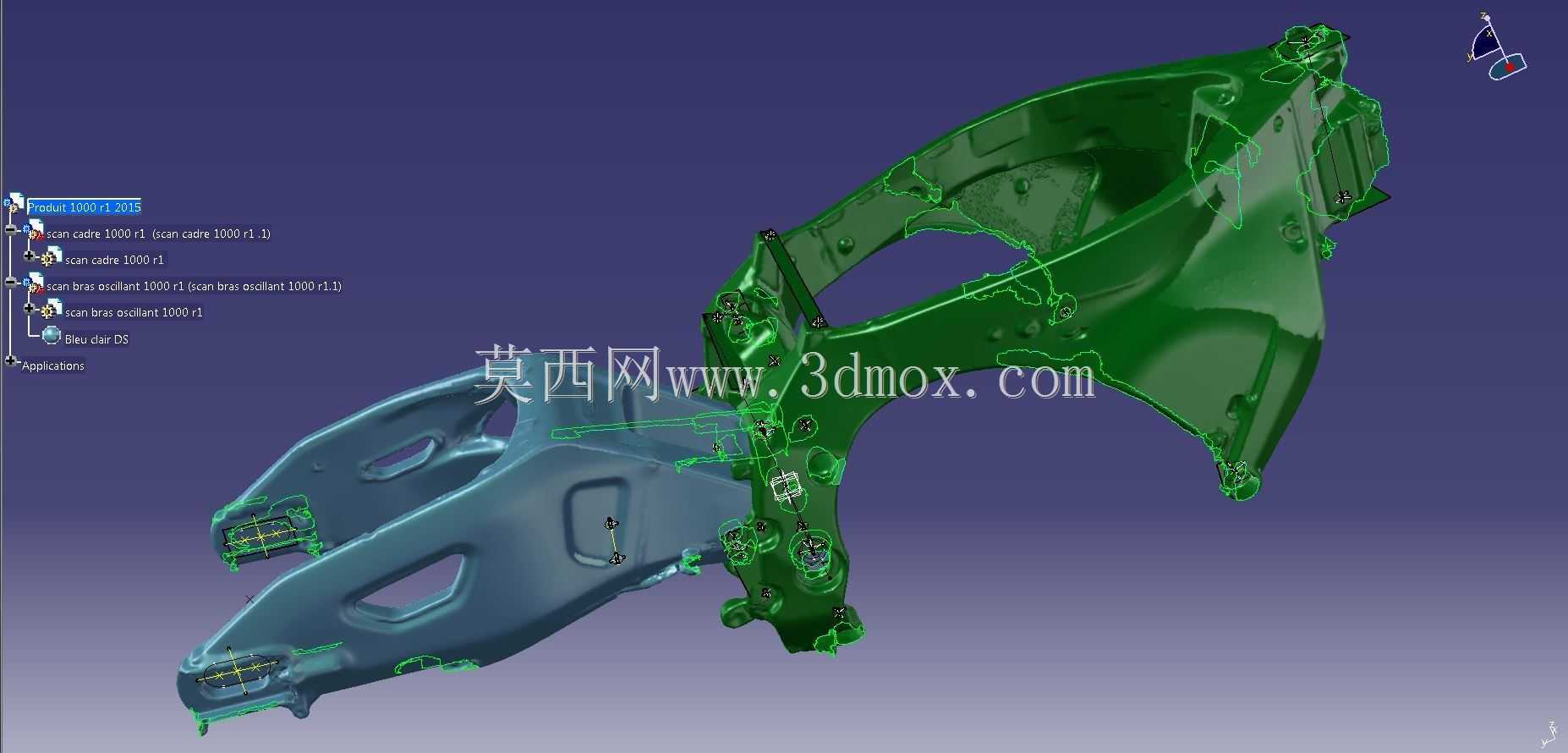

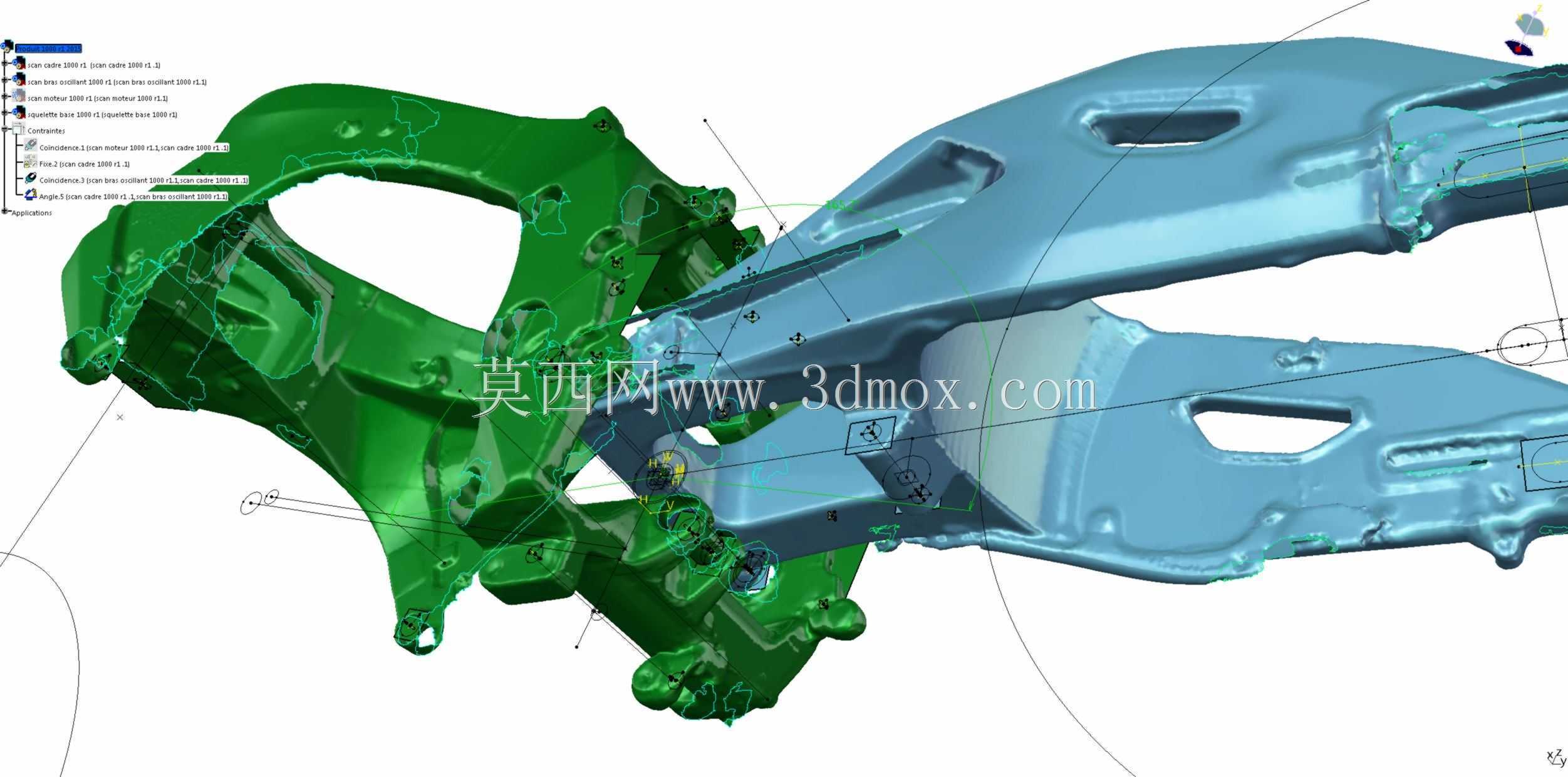

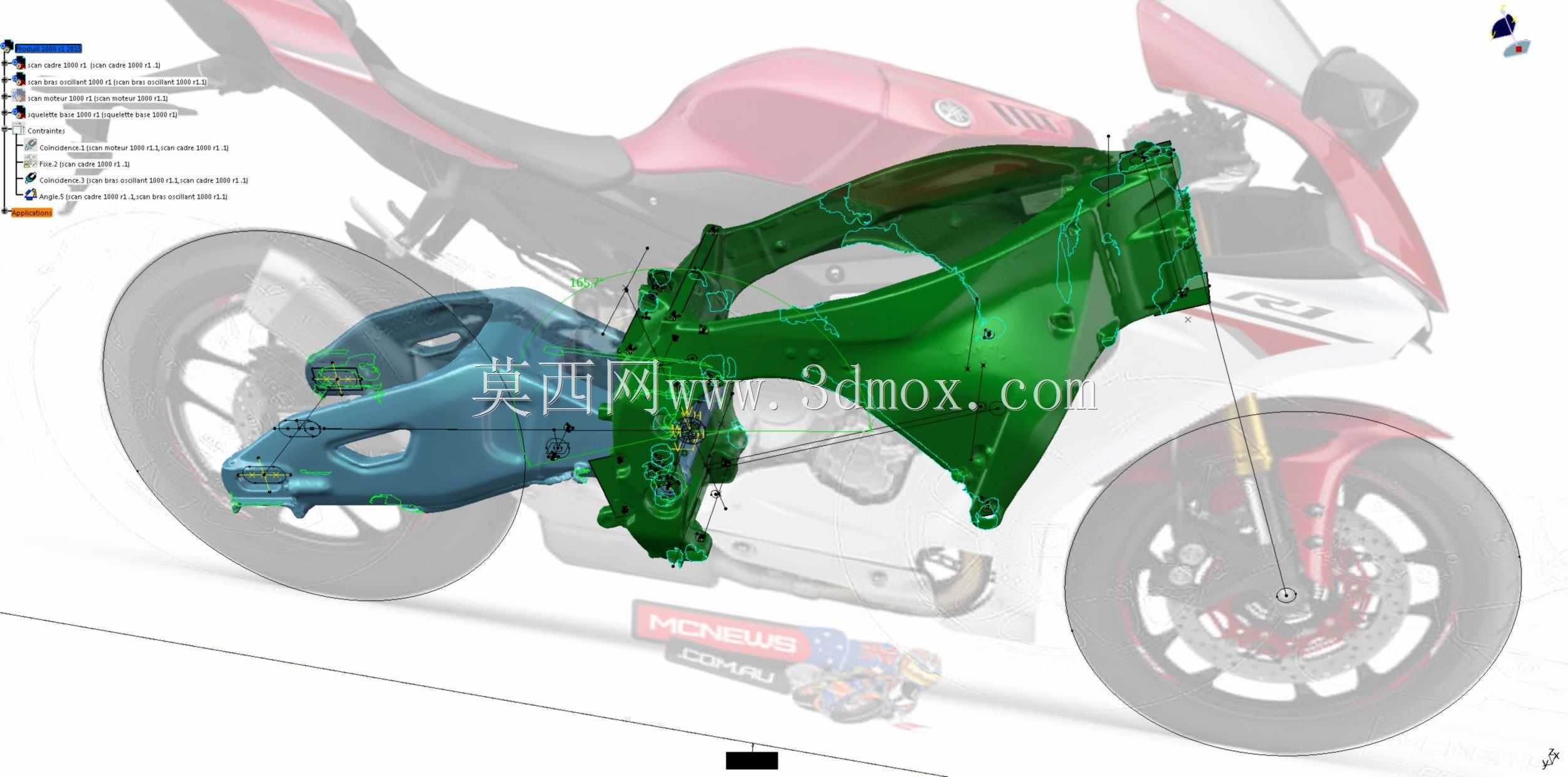

　　在结构设计层面，该机架采用了分体式铸铝结构，前部蓝色区域为发动机前悬置支架，直接承接发动机前端的重量与前轮传递的路面冲击，后部绿色区域为车架主连接段，集成了后摇臂枢轴安装座、油箱固定点以及侧覆盖件的安装卡扣位。两个部件之间通过螺栓连接形成整体，安装边界的配合面为阶梯式定位结构，既保证了装配时的定位精度，又能在承受侧向加速力时分散连接螺栓的剪切应力。从外形尺寸来看，整个机架的横向宽度控制在320mm以内，刚好适配R1车型的两侧导流罩内部空间，纵向长度从转向柱下方延伸至后摇臂前端，总长度约680mm，安装点位的高度差经过精准匹配，保证发动机装入后曲轴中心与后摇臂枢轴中心处于同一水平高度，这也是大排量摩托车传动系统布置的核心要求，能有效降低加速时的链条张紧力波动，提升传动效率。

　　针对维修场景，很多事故车的机架会出现局部变形，单纯依靠钣金校正很难恢复到原厂尺寸，通过该扫描数据与变形部件的点云数据做偏差比对，可以快速定位变形区域，制定针对性的校正方案，或者直接基于扫描数据加工替换件，不需要依赖原厂配件的供货周期。而在定制改装领域，不少玩家会更换碳纤维覆盖件、调整发动机安装角度来优化重心分布，这套完整的扫描数据可以作为整个改装设计的基准，所有新增部件的安装点位都可以与现有机架的坐标系统一，避免出现装配干涉。比如在加装发动机防护杠时，可以直接在数据上选取受力合理的安装点，模拟防护杠受力时对机架强度的影响，提前优化连接结构，避免实际骑行中出现安装位断裂的问题。

　　另外，该扫描数据完整保留了部件表面的所有细节特征，包括铸造标识的位置、表面粗糙度的差异区域，在做复刻生产时，可以直接基于点云数据生成铸造模具的型腔，不需要再对实物进行二次测绘，能有效降低开模前的测绘成本。对于三维建模从业者来说，这类实车扫描的零部件数据也是很好的参考素材，可以直观学习量产摩托车车架的结构设计逻辑，比如受力集中区域的加强筋布置方式、安装位的冗余强度设计、不同部件之间的避让间隙控制，这些都是书本上很难系统学到的工程实践经验。不同于理想化的教学模型，真实量产部件的每一处结构设计都经过了长期的市场验证，比如在发动机排气侧的机架位置，特意预留了25mm的隔热间隙，避免高温排气长期烘烤导致铝制机架强度下降，这类细节设计在做同类产品开发时具备很高的参考价值。
