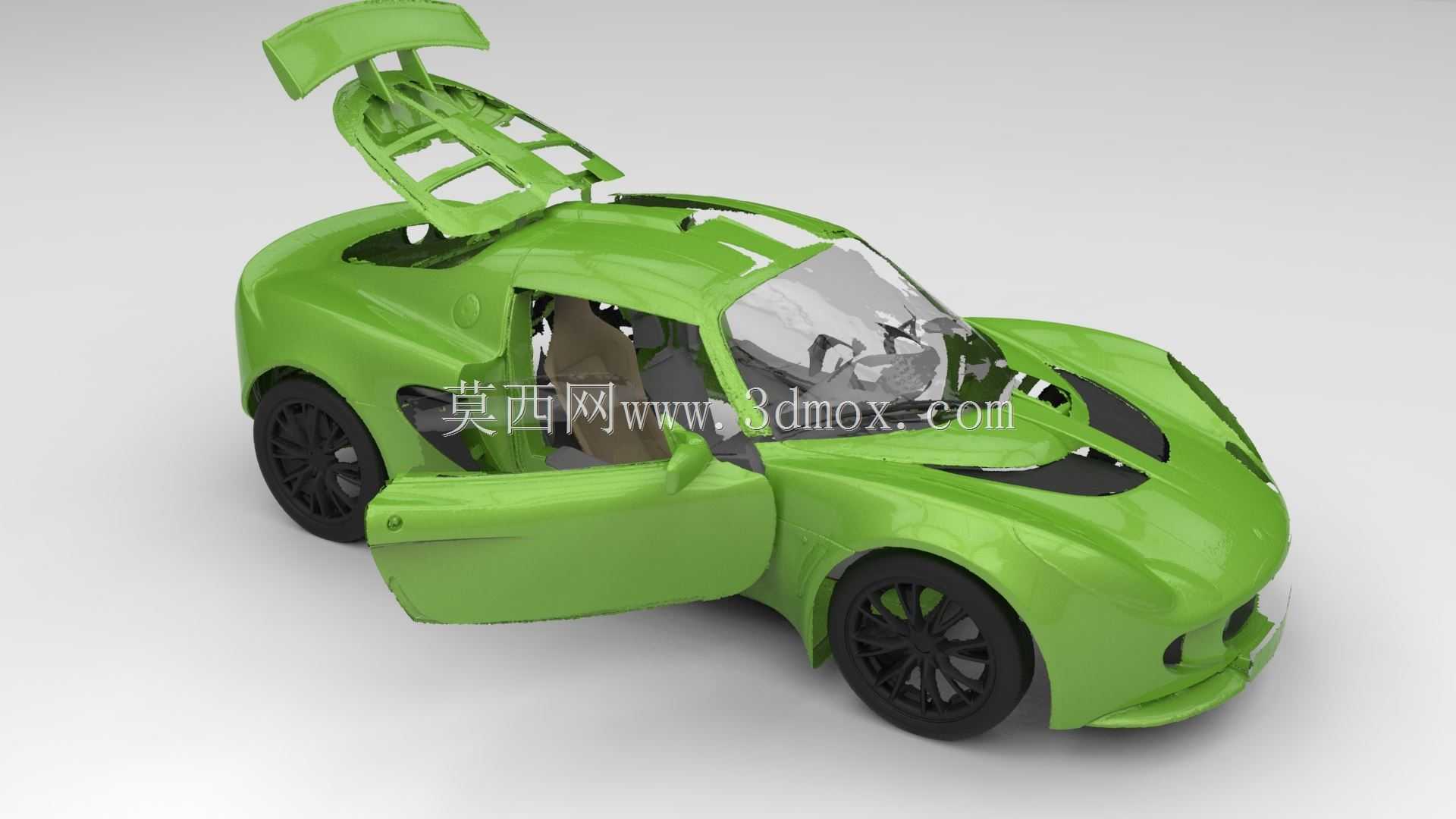

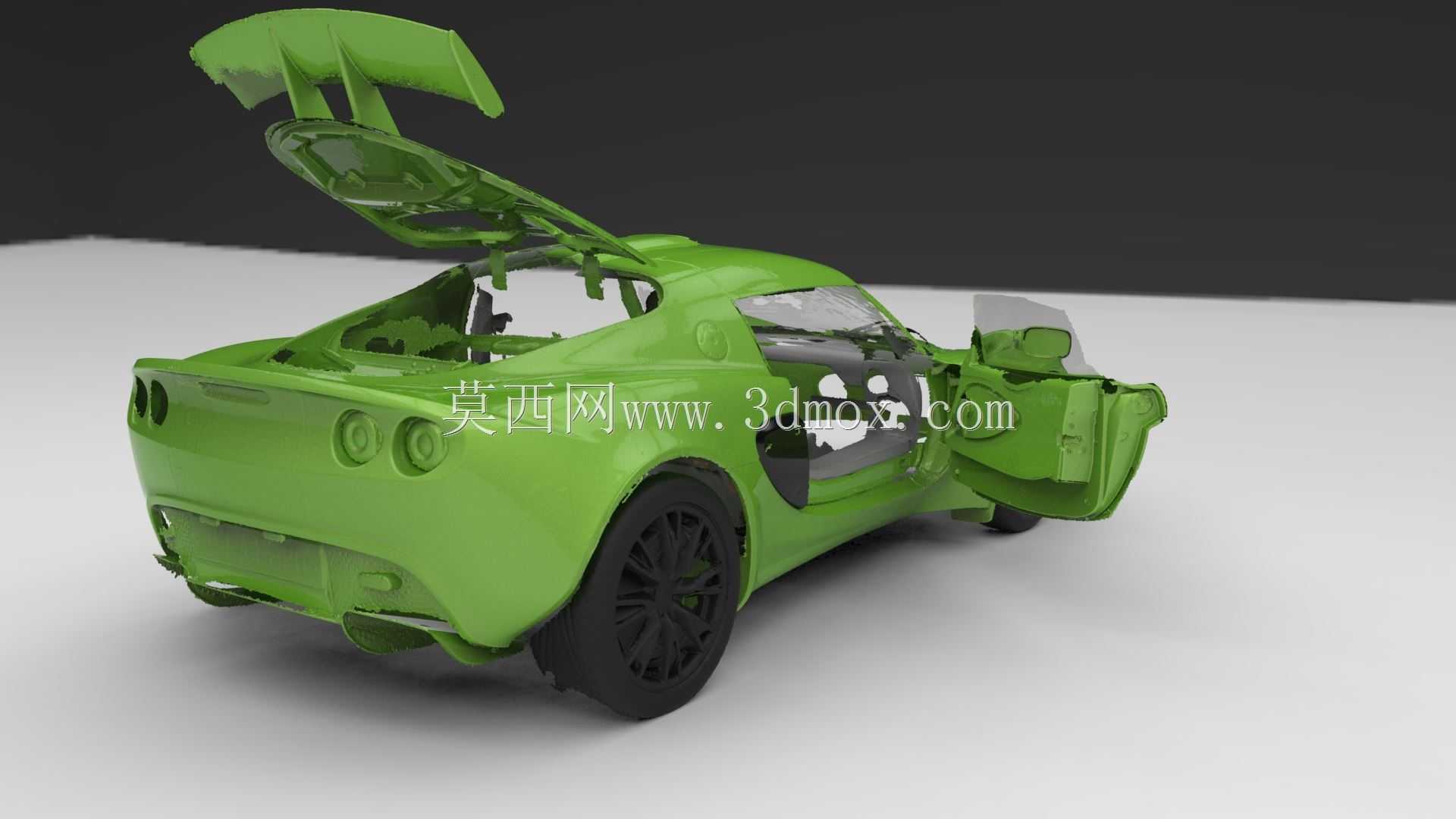

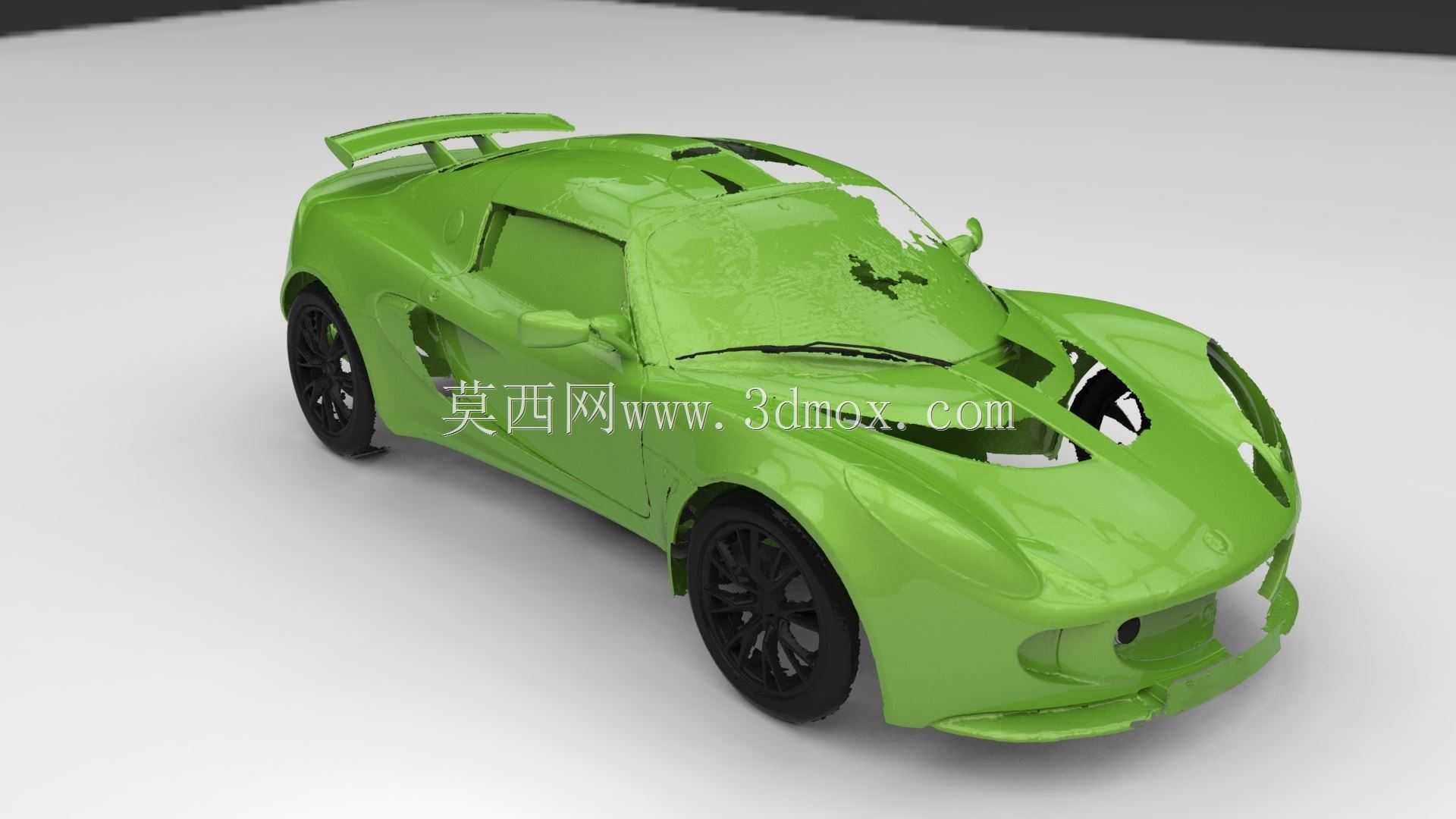

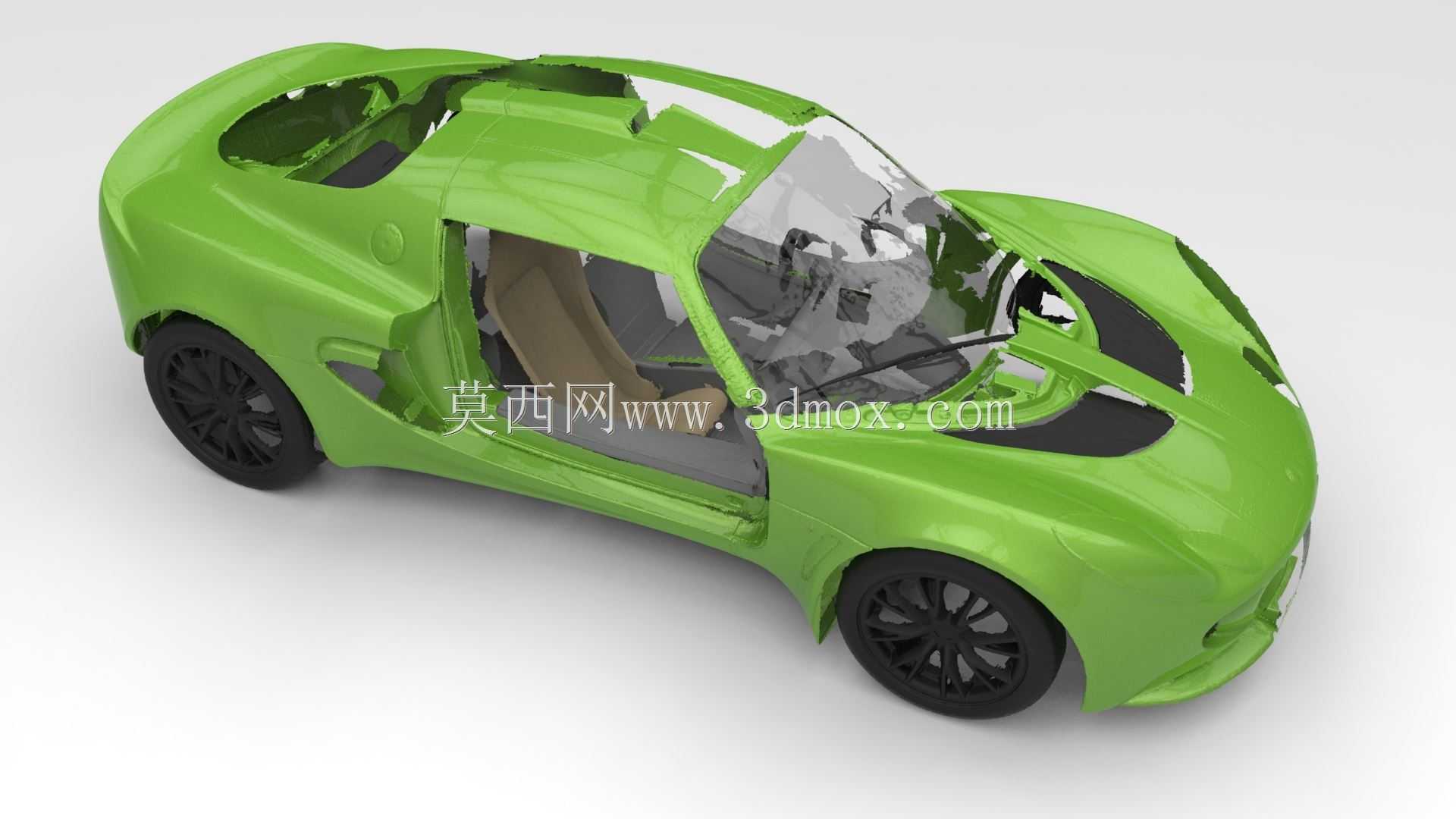

路特斯Exige跑车逆向扫描结构模型

　　本次逆向建模的对象为轻量化双门运动跑车，在实车扫描阶段采用高精度结构光扫描设备完成外覆盖件、开启件的全尺寸点云采集，针对车门铰链安装位、尾翼固定点、侧围进气口这类曲面曲率变化大、装配公差要求高的区域，额外搭配接触式测量臂完成关键特征点的坐标校核，确保点云拼接精度控制在车身制造允许的公差范围内，避免后续曲面重构出现装配错位问题。从实际应用场景来看，这类高精度扫描得到的整车数模，可用于改装部件的适配开发——比如针对该车型的轻量化碳纤维替换件设计，设计师可以直接在数模上匹配安装孔位、校核部件与周边覆盖件的间隙，省去反复上车试装的工序；也可用于赛车化改装的空气动力学仿真，数模完整保留了原车的前脸进气道走向、侧围通风口结构、

　　尾部扩散器与尾翼的相对位置，仿真时能准确还原原车行驶状态下的气流走向，为空气动力学套件的优化提供可靠的数模基础。从产品功能特性来看，该车型作为中置引擎的轻量化跑车，数模完整还原了其前后悬短、轴距紧凑的布局特征，车门采用无框设计，铰链安装位的点云数据完整保留了原车开启角度的限位结构，尾翼为固定式高架设计，安装点位于后围上部的加强结构位置，扫描数据清晰呈现了尾翼支架与后覆盖件的贴合面形态，能为后续尾翼的改装替换提供准确的安装边界。在曲面重构的思路上，针对车身外覆盖件的A级曲面，采用多段曲率连续的曲面拼接方式，严格遵循原车的光影反射特征，避免出现曲面不光顺导致的渲染失真；针对车门、前舱盖、后尾门这类开启件，单独拆分出独立的结构层级，

　　还原了开启状态下的内部接缝形态，数模中可清晰看到车门开启后露出的侧围门槛结构、座椅侧安装位的轮廓特征，能满足改装设计时对内部空间边界的校核需求。从安装边界的尺寸逻辑来看，该车型轮拱内部的空间数据完整保留，可直接用于适配不同尺寸的改装轮圈、刹车套件，校核转向时轮胎与轮拱内衬的间隙；侧后方的进气口通道直接连通中置引擎的散热区域，数模还原了进气口的截面尺寸与走向，能为散热系统的改装升级提供流道分析的基础；前保险杠下部的进气区域对应前部散热器的安装位置，扫描数据准确呈现了保险杠进气格栅与散热器安装框架的相对位置，可用于前铲、前部导风板的改装设计，避免出现导风结构与散热部件干涉的问题。不同于正向设计的参数化数模，

　　这类基于实车扫描得到的逆向数模，最大的价值在于完全贴合实车的实际装配状态，不会出现正向数模与量产实车存在制造公差偏差的问题，对于汽车改装、外观复刻、赛事零部件开发这类需要与实车完全匹配的场景，能大幅降低设计阶段的试错成本，设计师无需反复到现场测量实车尺寸，直接在数模上就能完成大部分结构匹配与间隙校核工作。在数模的细节处理上，针对车身表面的标识安装位、门把手凹陷、车灯安装接缝这类小特征，都保留了扫描得到的真实轮廓，没有做过度的曲面简化，确保数模用于渲染、3D打印等场景时，能还原实车的细节质感；轮圈的辐条造型、轮胎的胎壁轮廓、刹车卡钳的外形特征也都完整保留，可直接用于整车外观展示、宣传素材渲染等场景，无需额外做细节补全工作。
