NEMA23规格集成断路功能步进电机结构

　　在自动化产线的点位驱动、小型数控设备的进给传动、3D打印设备的轴系驱动这类常规应用场景里，NEMA23规格步进电机一直是中小扭矩驱动需求的主流选型，而这款集成断路功能的步进电机结构，正是针对常规步进电机在过载、绕组异常升温时容易出现绕组烧毁、驱动回路短路的痛点做的结构优化。从实际设备运行的角度看，常规开环步进电机在负载卡滞、指令脉冲异常的工况下，很容易出现长时间堵转，绕组电流持续超过额定值，若驱动侧保护响应不及时，轻则电机退磁报废，重则波及驱动板甚至整个设备的供电回路，这款结构在电机本体的出线端集成了断路触发结构，当绕组温度、电流达到阈值时能直接切断电机绕组回路，不需要依赖外部驱动的保护逻辑，能大幅降低设备故障后的连带损坏概率。

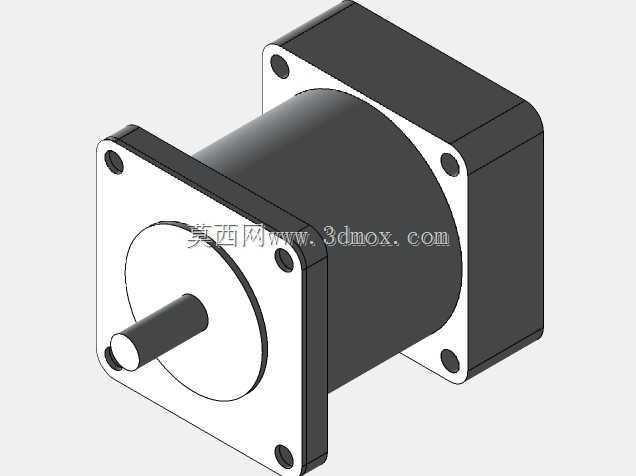

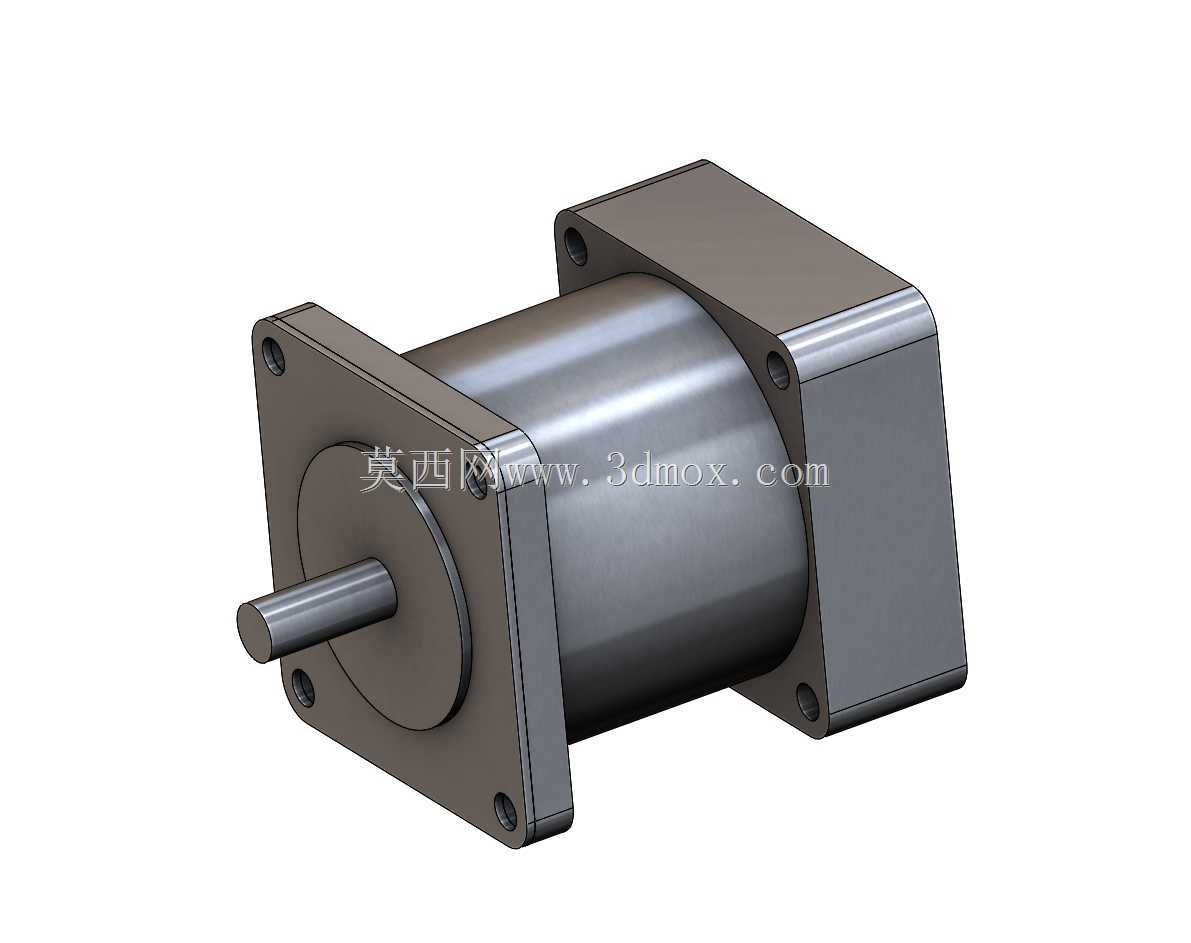

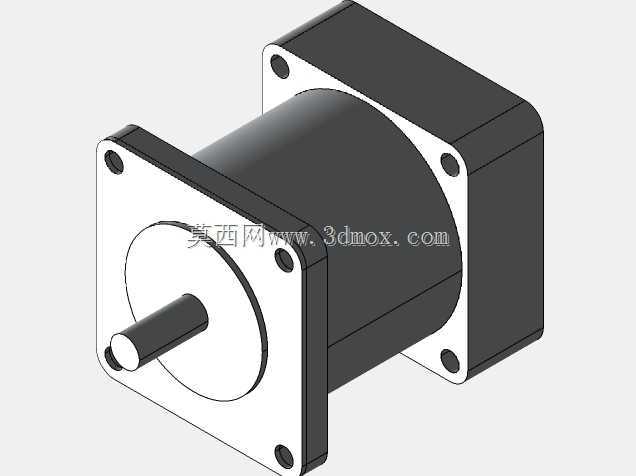

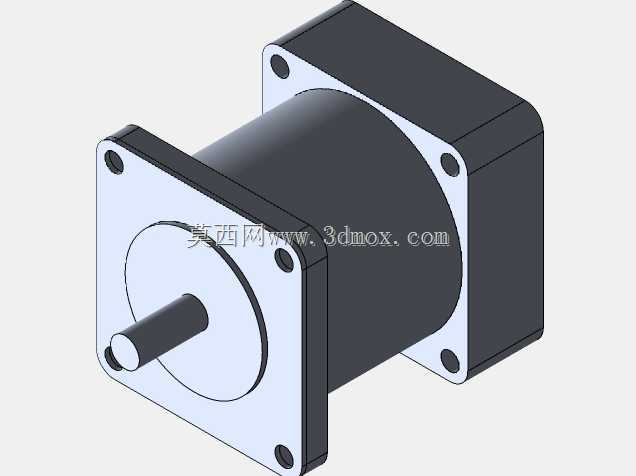

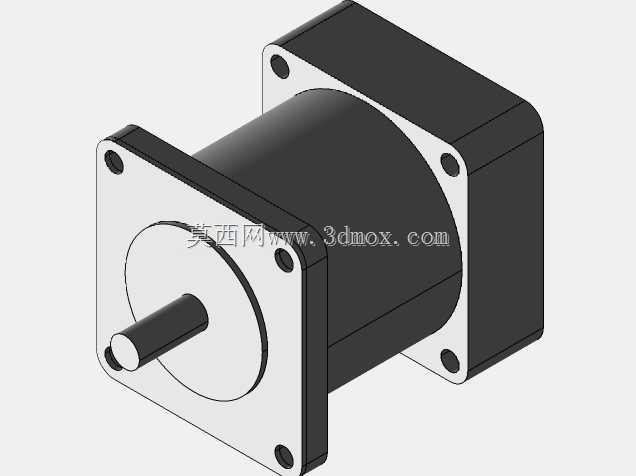

　　从结构设计思路来看，这款电机沿用了NEMA23标准的安装法兰接口，法兰安装孔的孔位、止口尺寸完全符合行业通用规范，不需要对现有设备的安装位做任何修改就能直接替换同规格常规步进电机，这一点在设备改型、旧件替换场景里能大幅降低设计和加工成本。电机本体的主体采用方形端盖配合圆柱形机壳的结构，前端输出轴采用标准直径的光轴输出，轴伸长度匹配常规的联轴器、同步带轮安装尺寸，不需要额外加工轴头就能直接适配市面上绝大多数的传动连接件。机壳侧面的安装基准面做了精加工处理，能保证电机安装后输出轴和设备传动系的同轴度，避免因为安装偏斜导致的轴承磨损、传动噪音增大问题。

　　在安装边界的设计上，这款电机的总长度控制在同扭矩常规步进电机的尺寸范围内，不会因为集成断路结构额外增加轴向长度，对于设备内部安装空间局促的场景，比如桌面型数控雕刻机的Z轴驱动、小型自动化分拣设备的摆臂驱动，不需要重新调整设备内部的布局空间就能直接安装。前端法兰的四个安装孔采用通孔设计，既可以从法兰侧穿螺丝固定到设备安装板上，也可以配合螺柱从安装板后侧锁紧，适配不同设备的安装操作空间。输出轴的轴肩位置做了定位台阶，安装传动件时能直接靠到台阶面保证轴向定位精度，不需要反复测量调整传动件的轴向位置，能提升装配环节的效率。

　　从功能特性的细节来看，集成的断路结构采用和电机绕组热耦合的安装方式，能直接感知绕组的实际工作温度，比靠驱动侧电流采样做保护的方式响应更直接，不会出现因为电流采样误差导致的保护误触发或者触发滞后的问题。电机的后端盖预留了标准的出线孔位置，能适配常规的航空插头、直出电缆两种出线方式，满足不同防护等级设备的接线需求。端盖和机壳的配合面做了止口定位，装配时能保证前后轴承的同轴度，降低电机高速运转时的径向跳动，提升输出轴的运转精度。轴承选用常规的深沟球轴承，属于行业通用标准件，后期维护更换时不需要定制特殊规格的配件，能降低设备全生命周期的维护成本。

　　在实际选型适配的时候，这款结构的安装尺寸完全对标通用NEMA23步进电机，不管是新设备设计阶段做驱动选型，还是旧设备故障替换，都可以直接匹配对应的安装孔位、轴伸尺寸，不需要额外加工转接板或者修改传动连接件。断路结构的触发阈值和电机绕组的耐温等级匹配，正常额定负载运行时不会触发断路，只有当堵转、过载导致绕组温度超过安全阈值时才会动作，动作后只需要断电复位就能恢复正常使用，不需要更换额外的配件，对于长时间连续运行的自动化设备来说，能大幅降低停机维护的时间成本。
